Descripción

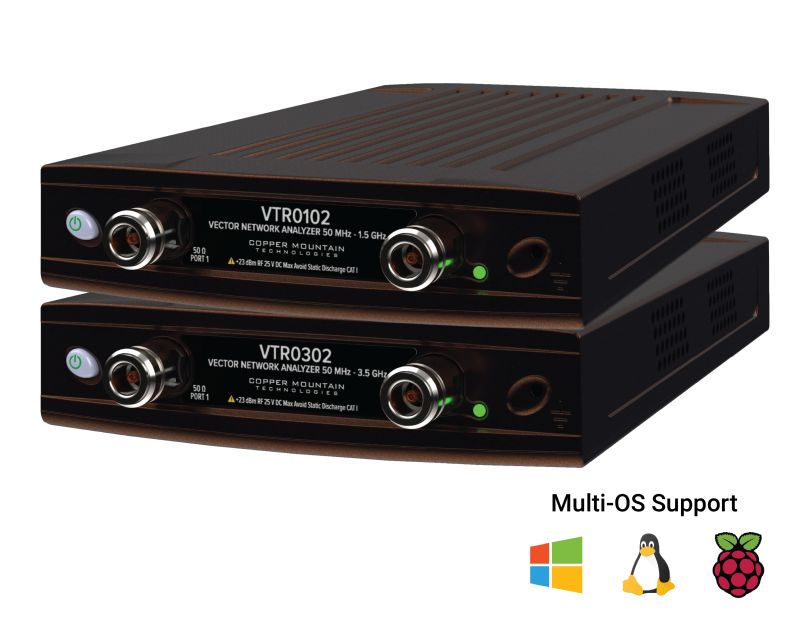

El VTR0302 es un Analizador de Redes Vectoriales (VNA) USB de Copper Mountain Technologies (USA), de 2 puertos y 1 trayectoria, con un rango de hasta 3.5 GHz, que ofrece las siguientes características:
Formato robusto y compacto con conexión vía USB al PC. El VTR0302 No incluye pantalla, por lo que su tamaño lo hace compatible para uso en mesón o en terreno.
Rango de frecuencia desde 50MHz hasta 3,5GHz.
Rango dinámico de 120dB típico (10Hz IF BW).
Rango de potencia desde -25dBm hasta 0dBm.
Número de puntos de medición: hasta 200.001.
Alimentación 12VDC.
Diseñado para medir acoplamiento de entrada (S11) y Ganancia o pérdida de transmisión (S21), ideal para pruebas de antenas, filtros, amplificadores, líneas de transmisión y cables.
La aplicación de software CMT VNA, que se ejecuta en sistemas operativos Windows o Linux en una PC, laptop, Tablet se descarga sin costo desde la página de CMT.
Software CMT VNA puede desplegar 16 canales, 16 trazos y 16 marcadores en pantalla.
