Descripción

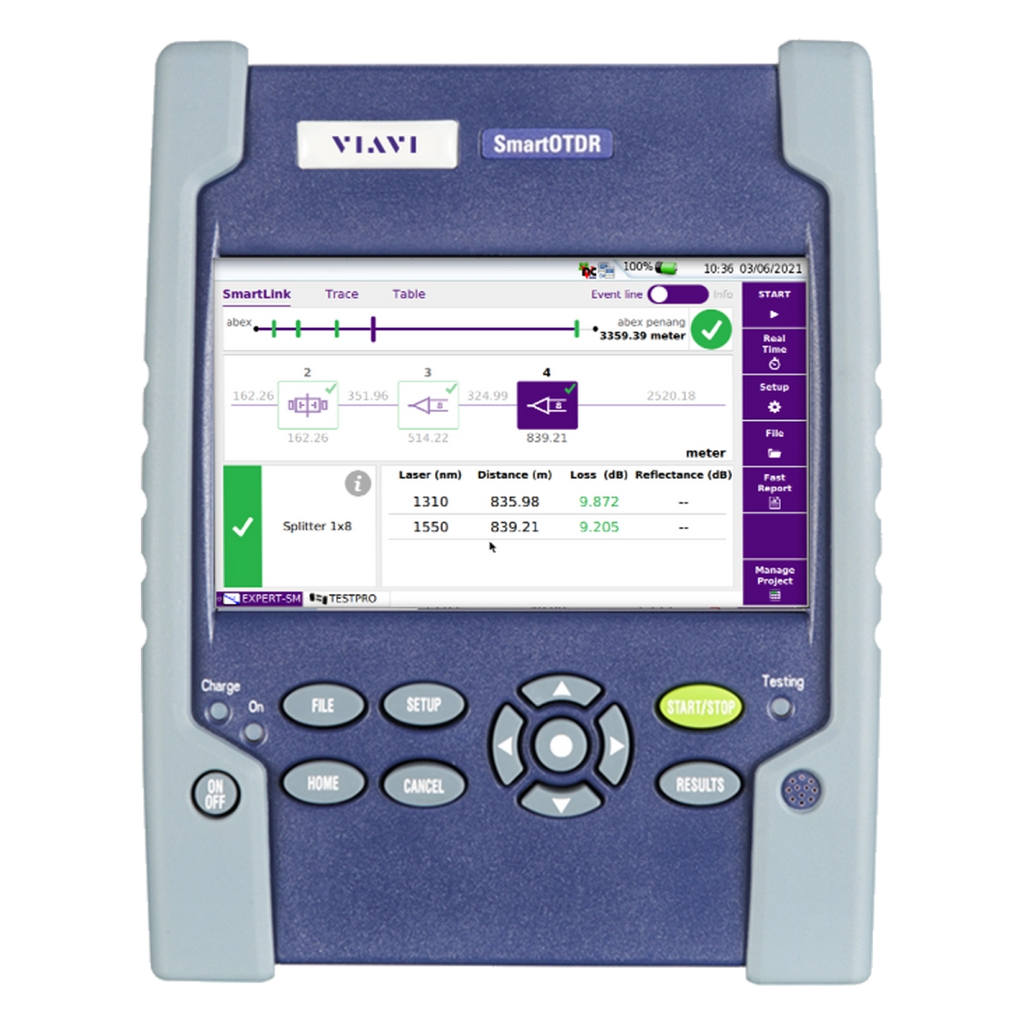

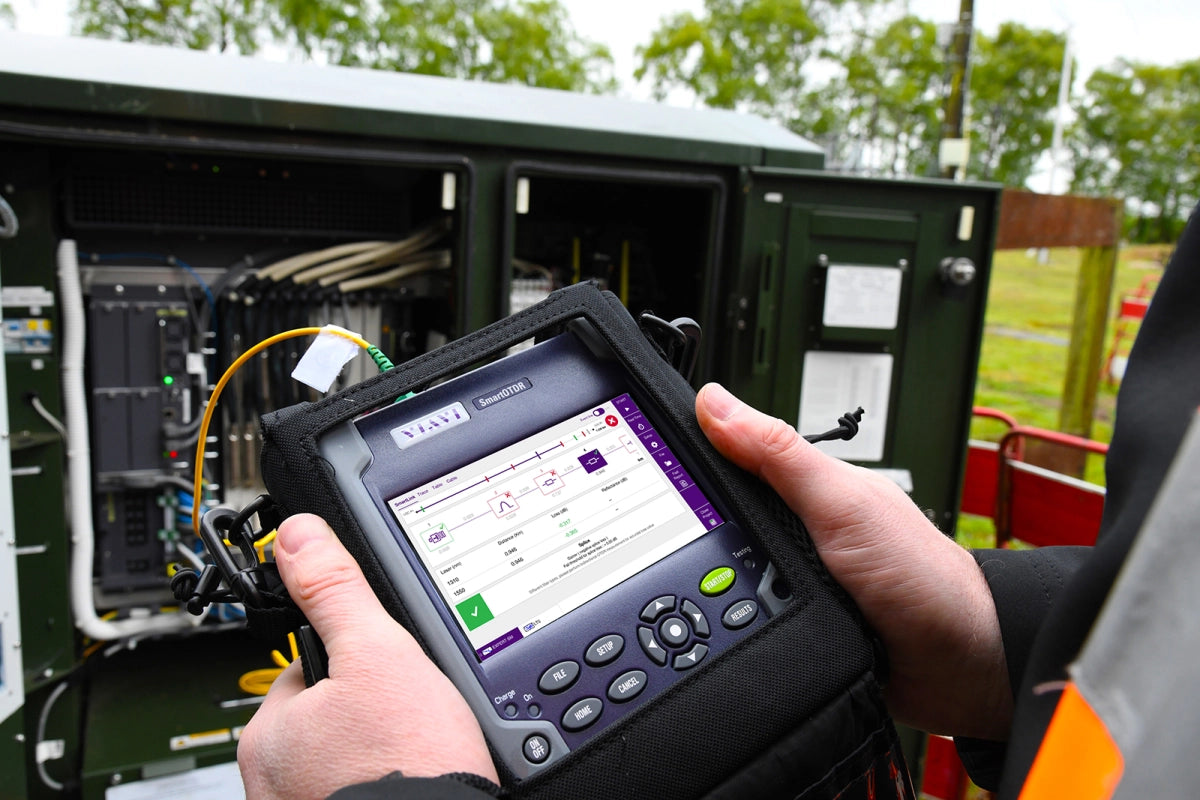

El SmartOTDR 100B E138FB es un OTDR de mano de tres longitudes de onda, para el equipo que certifica y repara fibra en terreno. Mide en 1310, 1550 y 1650 nm filtrada, con 40/40/41 dB de rango dinámico RMS y zona muerta de evento de 0,8 m. Pesa menos de 0,9 kg con la batería puesta y rinde hasta 17 horas de jornada.
Para qué lo usas
- Certificar tendidos nuevos con umbrales pasa/falla ISO/IEC y TIA integrados, y guardar la configuración de prueba para que todos los técnicos midan igual.

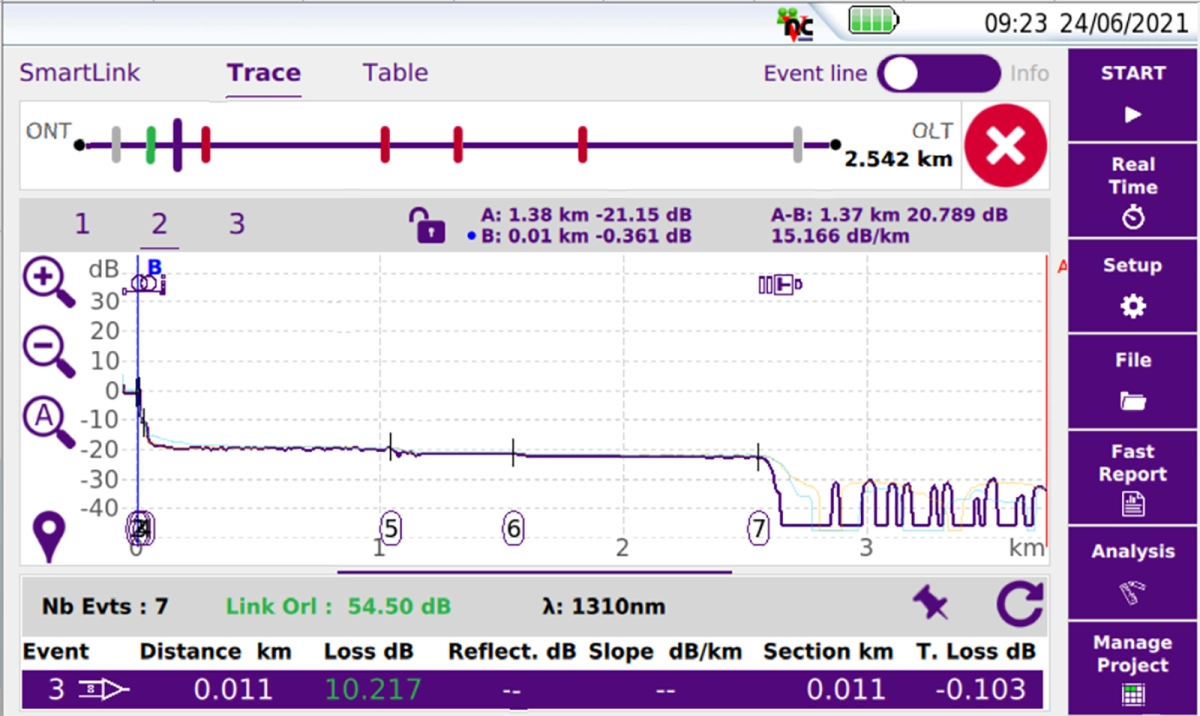

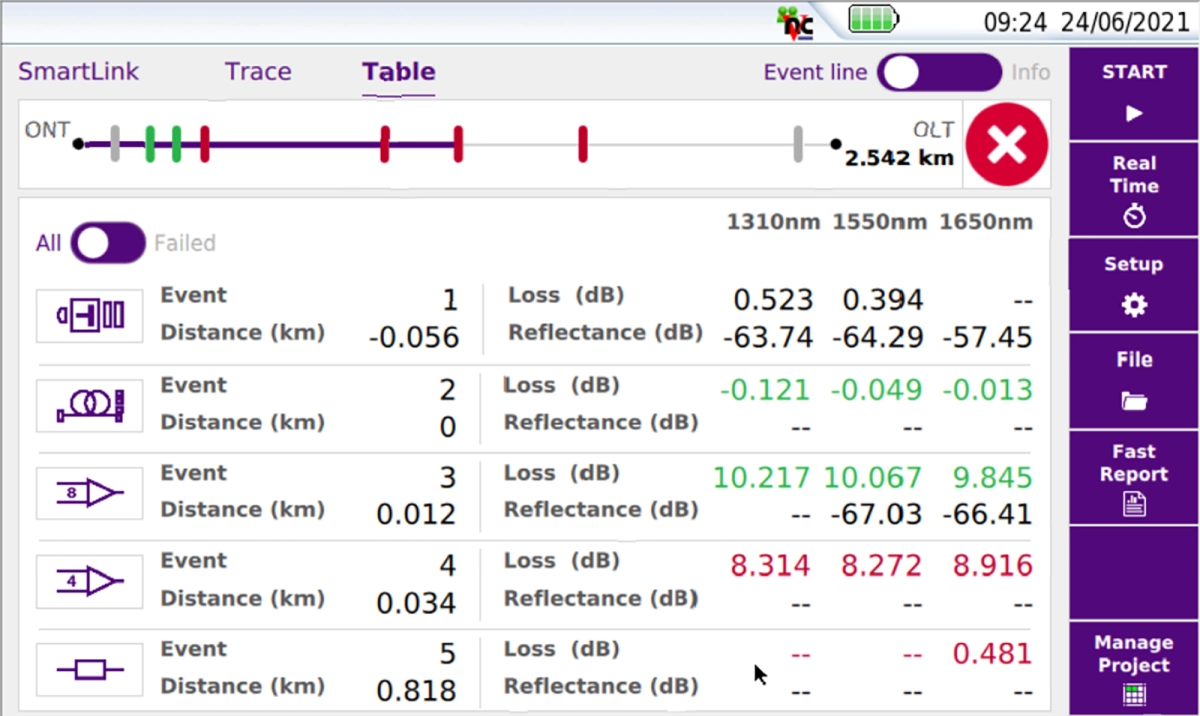

- Probar enlaces PON a través de splitter, hasta 1x128 con la aplicación FTTH-SLM, incluidas arquitecturas distribuidas con splitters no equilibrados, cónicos e indexados.
- Medir sobre fibra con tráfico en 1650 nm filtrada, sin sacar el enlace de servicio. Un solo puerto combina las tres longitudes de onda, así que no cambias de puerto para pasar de construcción a prueba en servicio.
- Ubicar cortes, empalmes fuera de umbral y macrocurvaturas, con rango de visualización de 0,1 a 260 km y resolución de muestreo de 4 cm.
- Confirmar que un tendido queda listo para operar en banda C o L (xWDM).
- Cerrar el trabajo en terreno: informe .pdf con FastReport, traza .sor (Telcordia) y archivo .json, más una licencia de un año de StrataSync para gestionar resultados y configuraciones desde la nube.
El software SLM básico y la adquisición automática multipulso (SmartAcq) vienen de serie.
Qué lo diferencia dentro de la serie
La serie SmartOTDR 100B se vende con dos longitudes de onda filtradas, y esa es la única diferencia entre este modelo y el E136FB. Este equipo filtra en 1650 nm, la longitud de onda estándar para probar y supervisar redes FTTH/PON en servicio, porque queda fuera de la banda de tráfico, que en algunas arquitecturas llega hasta 1625 nm. Su aislamiento es mayor a 45 dB entre 1260 y 1620 nm.
El otro modelo de la serie, el SmartOTDR 100B E136FB, filtra en 1625 nm y su aislamiento es mayor a 45 dB entre 1290 y 1580 nm. También permite prueba en servicio, y es la elección habitual donde el operador ya normó 1625 nm o donde no hay tráfico sobre 1580 nm.
Cómo elegir
Si supervisas PON en servicio y quieres el margen más ancho sobre la banda de tráfico, va este modelo. Si tu norma interna o el equipamiento de la red ya trabaja en 1625 nm, va el E136FB. El resto del equipo es idéntico en los dos: rango dinámico, zonas muertas, pantalla, batería y software.
Qué incluye
Se entrega como kit completo de terreno, armado sobre el instrumento SmartOTDR 100B E138FB.
- Instrumento SmartOTDR 100B E138FB, con adaptador/cargador de CA, batería de iones de litio y conectores SC/APC
- Bluetooth 4.2 y Wi-Fi 802.11b/g/n integrados, con el software de control remoto del instrumento (SmartAccess Anywhere)
- Fuente de luz de onda continua
- Aplicación OTDR de pruebas Smart Test
- Medidor de potencia óptica
- Aplicación de OTDR especializado
- Localizador visual de fallos (VFL)
- Funda de transporte manos libres GLOVE2, con bolsillo para la bobina de lanzamiento
- Bobina de lanzamiento de 20 metros
- Aplicación FTTH-SLM Base
La bobina de lanzamiento hace dos cosas: deja medir el primer conector del enlace, que sin ella queda dentro de la zona muerta inicial del instrumento, y evita que el conector del OTDR se dañe con las conexiones repetidas en terreno. Viaja en su propio bolsillo dentro de la funda.
El medidor de potencia mide de −55 a −5 dBm, con precisión de ±0,5 dB. El localizador visual de fallos emite a 650 nm en modo CW y 1 Hz, con láser Clase 2.
Con el software de control remoto, un técnico puede tomar el instrumento desde un computador o un teléfono, transferir archivos y apoyar al que está en terreno.
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Longitudes de onda centrales | 1310 / 1550 / 1650 nm filtrada, ±20 nm |
| Rango dinámico RMS | 40 / 40 / 41 dB |
| Aislamiento de longitud de onda en tiempo real | Mayor a 45 dB, de 1260 a 1620 nm |
| Zona muerta de evento | 0,8 m |
| Zona muerta de atenuación | 2,5 m |
| Zona muerta de atenuación tras splitter | 45 m tras una pérdida de splitter de 15 dB, a 300 ns |
| Anchos de pulso | 3 ns a 20 µs |
| Rango de visualización | 0,1 km a 260 km |
| Puntos de muestreo | Hasta 256.000 |
| Resolución de muestreo | 4 cm |
| Precisión de distancia | ±1 m ± resolución de muestreo ± (1 x 10⁻⁵ × distancia), sin considerar la incertidumbre del índice de grupo |
| Resolución de atenuación | 0,001 dB |
| Linealidad de atenuación | ±0,04 dB/dB |
| Prueba a través de splitter | Hasta 1x128 con FTTH-SLM |
| Fuente de luz de onda continua integrada | −3,5 dBm en modo CW; tonos de 270 Hz, 330 Hz, 1 kHz y 2 kHz; estabilidad de ±0,05 dB en 8 horas |
| Pantalla | Táctil capacitiva a color de 5 pulgadas (12,5 cm), 800 x 480 WVGA |
| Interfaces | 2 x USB 2.0, 1 x mini-USB 2.0; Bluetooth 4.2 y Wi-Fi 802.11b/g/n integrados; conectividad 4G/5G a través de USB |
| Almacenamiento | 1 GB, unas 20.000 trazas |
| Batería | Iones de litio recargable, hasta 17 horas de funcionamiento (Telcordia GR-196-CORE) |
| Peso y tamaño | Menos de 0,9 kg con batería; 175 x 138 x 57 mm |
| Temperatura de funcionamiento | −20 a +50 °C; humedad de 5 a 95 % sin condensación |
| Seguridad del láser | Clase 1, conforme a IEC 60825-1:2014 y FDA 1040.10 |
| Modelo | SmartOTDR 100B E138FB |
Respaldo en Chile
Avantec representa oficialmente a Viavi en Chile. Laboratorio propio de calibración y servicio técnico, en Chile. El repuesto se pide a la fábrica que representamos.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
Equipo incluye certificado de calibración
El kit se entrega con garantía de 1 año.
Consulta disponibilidad y plazo de entrega. Si no tienes claro cuál de los dos modelos de la serie cubre tu red, pide asesoría técnica antes de cotizar.
