Descripción

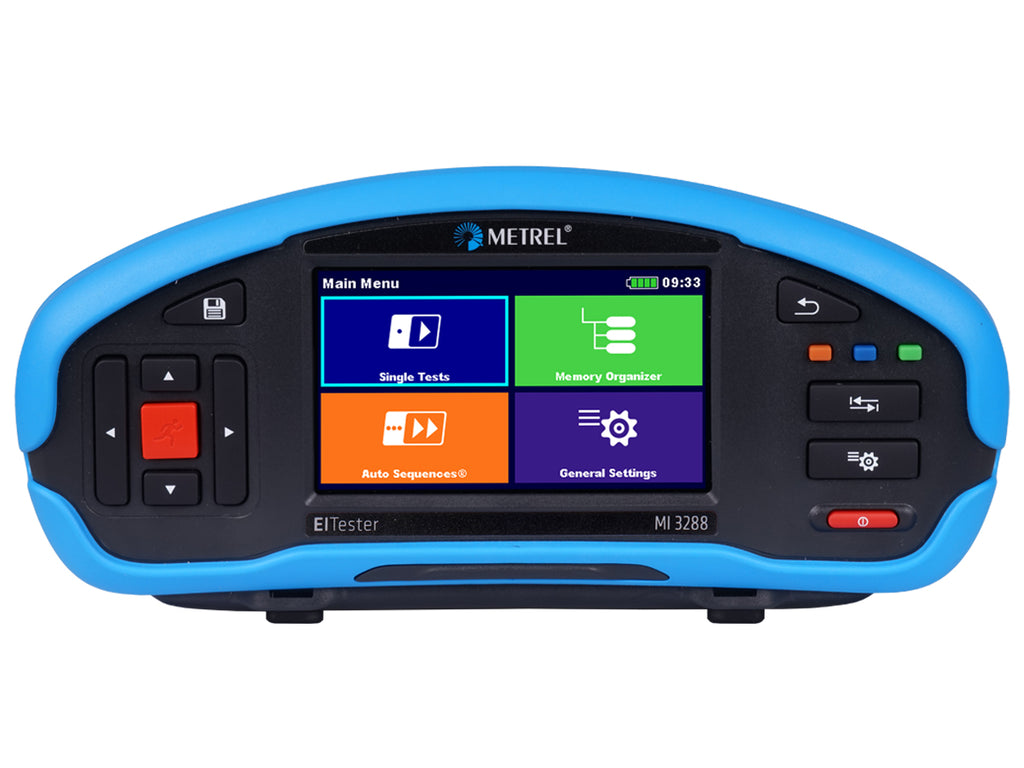

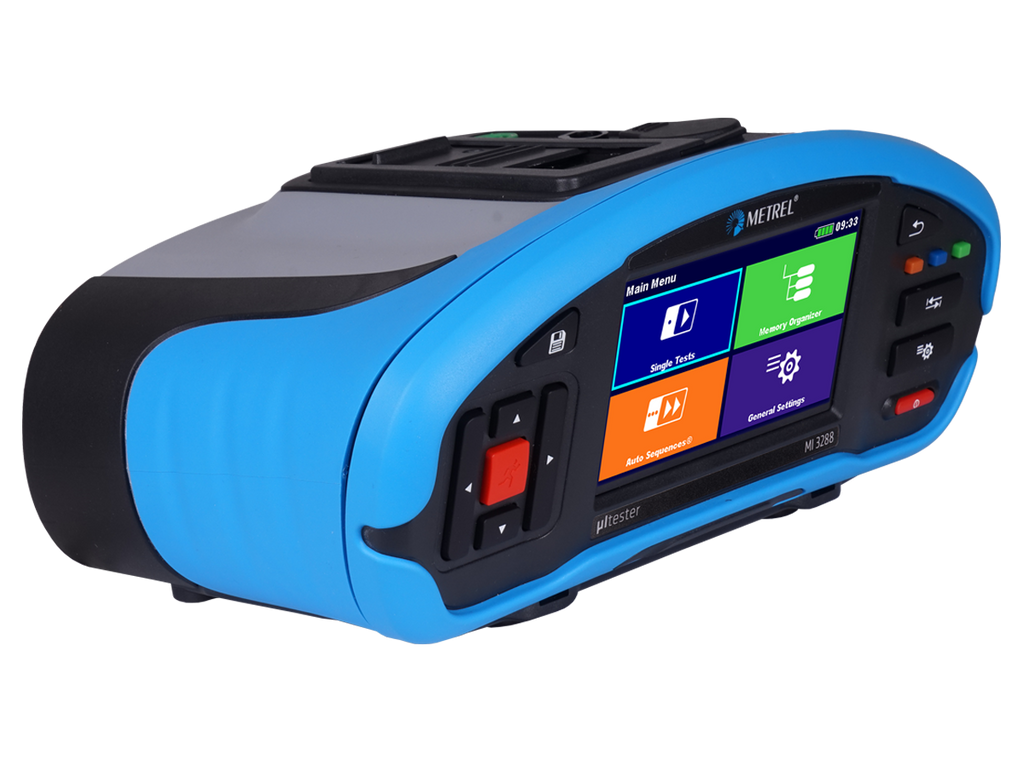

El comprobador de aislamiento a tierra MI 3288 es un instrumento de prueba portátil, alimentado por batería. Posee una excelente protección IP y está diseñado para su uso en altitudes elevadas (300 V CAT III a 4000 m). Está destinado a la medición de resistencia de tierra, resistividad, potencial de tierra, tensión de paso y contacto, resistencia de aislamiento y continuidad de conductores de protección de diversos dispositivos, ya sean energizados o sin energizar. El comprobador del aislamiento a tierra MI 3288 también admite el método de medición de resistencias de tierra con 4 cables en combinación con una pinza, la medición de resistencia de tierra con dos pinzas, la medición de resistividad con 4 cables y la medición de corriente TRMS.
Funciones de medición
- Resistencia de tierra de 4 polos;
- Resistencia selectiva de tierra con 1 pinza;
- Resistividad con el método de Wenner y Schlumberger;
- Resistencia de tierra con 2 pinzas;
- Potencial de tierra;
- Medición de tensión de paso y contacto con sonda P/S externa;
- Resistencia de aislamiento con DC de entre 50 V y 2500 V, y el cálculo del índice de polarización (PI) y de la relación de absorción dieléctrica (DAR);
- Prueba de varistor de 2,5 kV;
- Mediciones de AC y DC con pinzas;
- Mediciones de tensión y frecuencia TRMS;
- Mediciones de baja resistencia con DC de prueba de 7 mA y 200 mA;
Nuevas pruebas y mediciones compatibles
- Medición de continuidad a cuatro hilos: una medición de µOhmios con una corriente de prueba de 2 A y una resolución de 1 micro Ohmio que puede configurarse para medir en modo simple, continuo o inductivo.
- Medición de Aislamiento con saltos de tensión: de 50 V a 2500 V con pasos de 50 V o 100 V y una duración y un promedio ajustables.
- Medición de rigidez: de 50 V a 2500 V con opciones para configurar la tensión inicial y final, la duración de la tensión inicial y final, la velocidad de la rampa de tensión y la corriente de fuga de activación
Características clave
- Posibilidad de realizar las principales mediciones de tierra con un solo instrumento.
- Señal de prueba multifrecuencia para una mejor inmunidad al ruido.
- Rango de aislamiento: amplio rango de tensiones de prueba de aislamiento, de 50 V a 2500 V, rango de medición de resistencia hasta 100 GΩ.
- Categoría de sobretensión de 600 V CAT II y 300 V CAT III; a 4000 m sobre el nivel del mar.
- Pantalla LCD táctil a color de 4,3 pulgadas.
- SECUENCIAS AUTOMÁTICAS programables.
- Alto grado de protección.
- Medición de la resistencia de DC con 4 cables a 200 mA.
- Compatibilidad para mediciones simples o automatizadas.
- Cargador integrado y baterías de iones de litio recargables como accesorio estándar.
- Comunicación BT con ordenadores, tabletas y teléfonos inteligentes Android, a través del sistema de BT integrado.
- Software para PC Metrel ES Manager, para el procesamiento previo y posterior de las mediciones: preparación de la estructura de la prueba, descarga de resultados, vista de árbol, vista de tabla y vista gráfica, almacenamiento e impresión.
Qué incluye el set

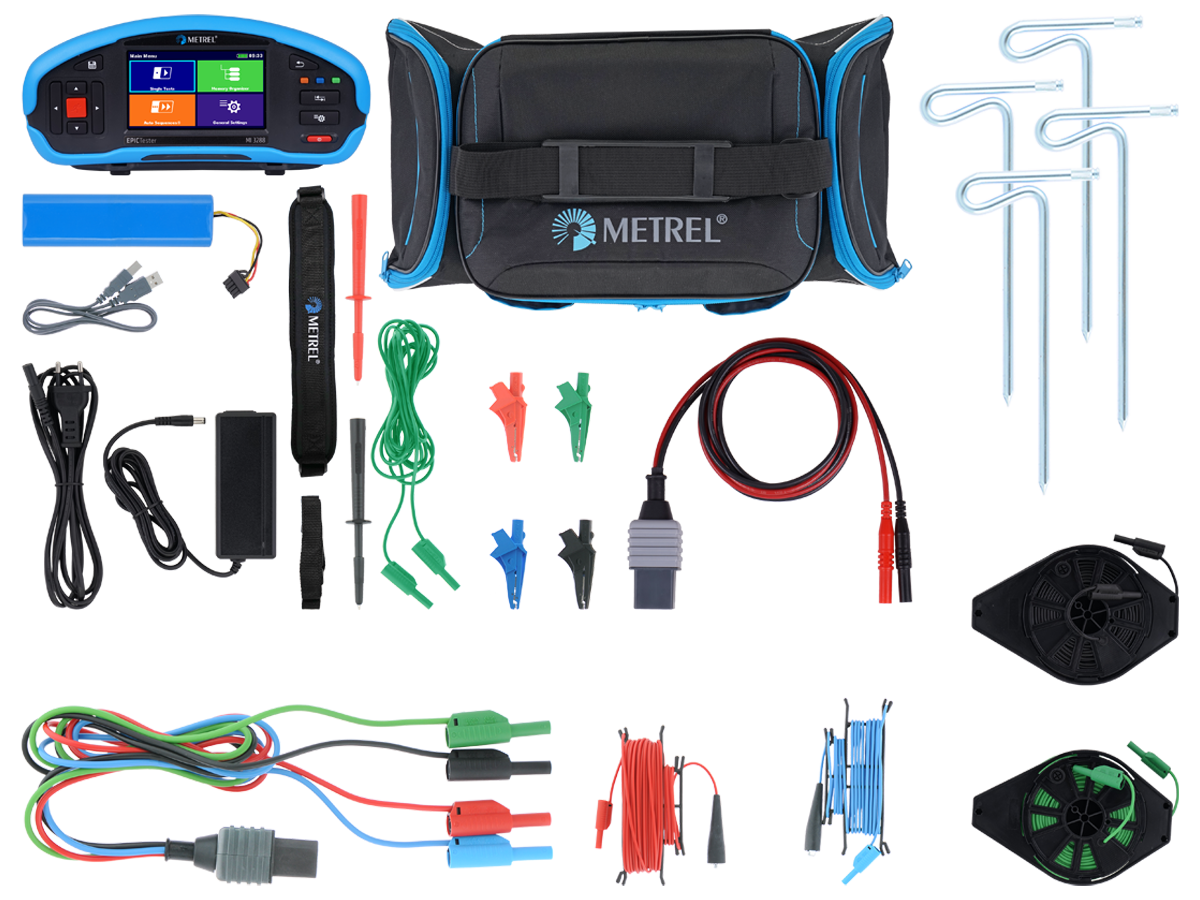

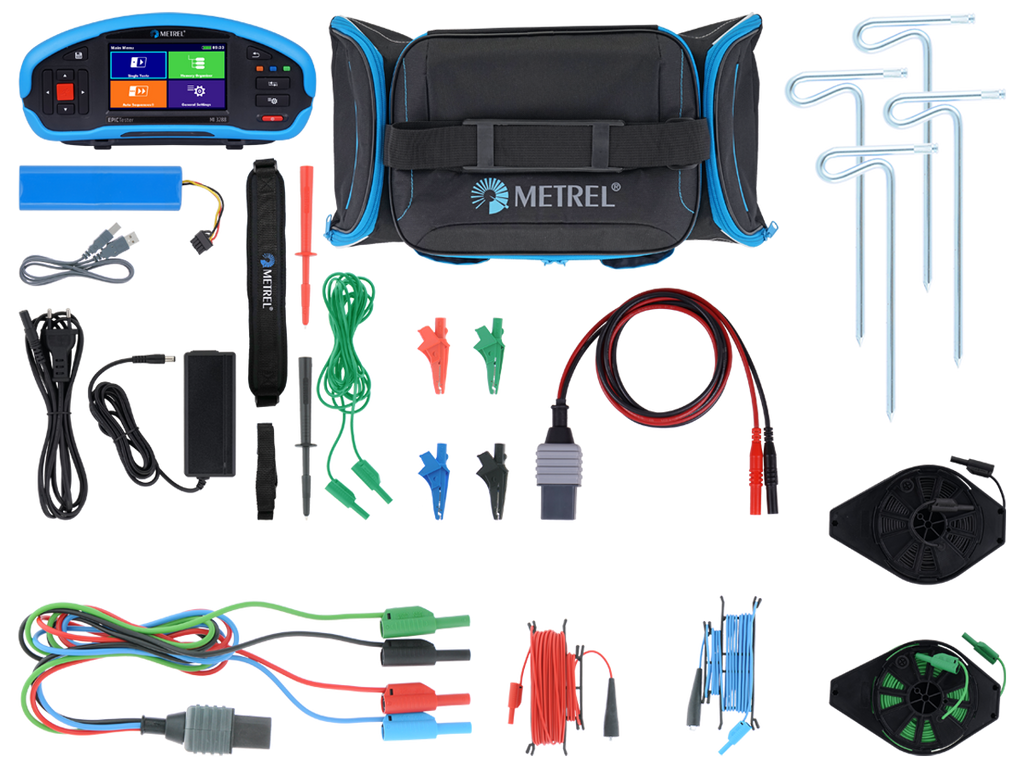

Esta ficha corresponde al MI 3288 Standard set 50 m. El set trae:
- Telurómetro y medidor de aislación MI 3288;
- Batería de 7,2 V, 4400 mAh;
- Adaptador de alimentación de 12 V / 3 A;
- Cable de prueba de 2,5 kV, 2 x 1,5 m;
- Set de puesta a tierra de 50 m: 2 cables de prueba de 50 m, 2 cables de prueba de 4,5 m y 4 jabalinas;
- Cable de prueba verde, 1,5 m;
- Cable de prueba 4 x 1 m;
- Puntas de prueba, 2 unidades (roja y negra);
- Pinzas cocodrilo, 4 unidades (negra, azul, verde y roja);
- Bolso de transporte blando y correa de cuello;
- Cable USB;
- Licencia BASIC del software para PC Metrel ES Manager;
- Manual de instrucciones breve y manual de instrucciones;
- Certificado de calibración.
Los accesorios opcionales de Metrel no vienen en el set.
