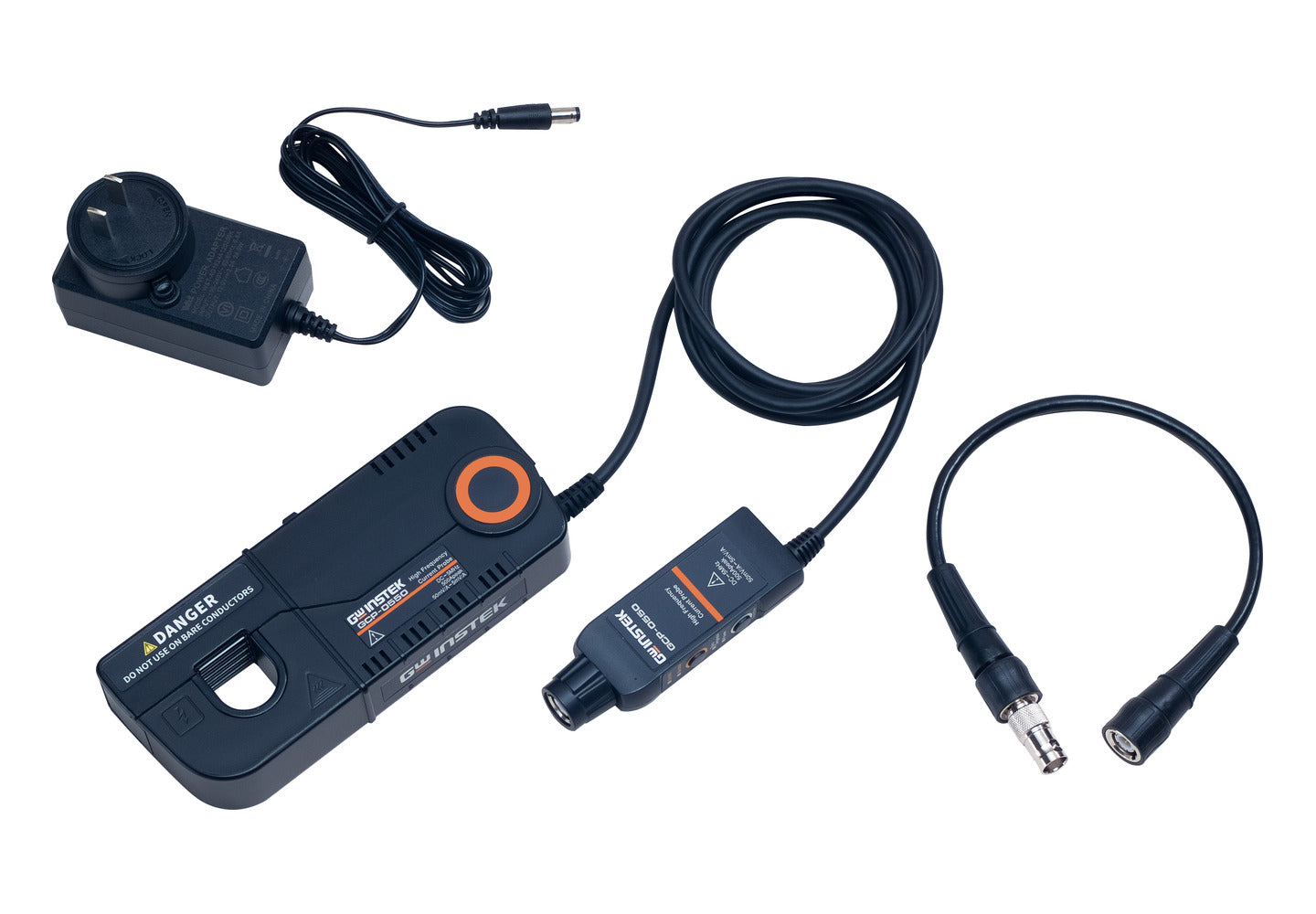

Sonda de corriente de alta frecuencia GW Instek GCP-0550 con su cabezal de pinza partida, la caja de control en línea, el cable BNC con terminación de 50 ohm y el adaptador de poder que la alimenta.
Sonda de corriente GW Instek GCP-2525 de DC a 25 MHz, con el cabezal de pinza partida de 20 milímetros, la caja de control con selector de relación y el cable de salida enrollado.
Sonda de corriente GW Instek GCP-0550 de DC a 5 MHz, con el cabezal de pinza partida de 20 milímetros, la caja de control con selector de relación y el cable de salida enrollado.
Haz clic para agrandar la imagen
Sonda de corriente de alta frecuencia GW Instek GCP-0550 con su cabezal de pinza partida, la caja de control en línea, el cable BNC con terminación de 50 ohm y el adaptador de poder que la alimenta.Sonda de corriente GW Instek GCP-2525 de DC a 25 MHz, con el cabezal de pinza partida de 20 milímetros, la caja de control con selector de relación y el cable de salida enrollado.Sonda de corriente GW Instek GCP-0550 de DC a 5 MHz, con el cabezal de pinza partida de 20 milímetros, la caja de control con selector de relación y el cable de salida enrollado.

Instek GCP-0275 / GCP-0550 / GCP-2525 · Sonda de corriente para osciloscopio

InstekModelo: GCP-0275 / GCP-0550 / GCP-2525SKU: 2190
Precio:
$0 CLP+ IVA
Stock:
Consultar disponibilidad
Descargar ficha técnica (PDF)

Descripción

El GCP es la familia de sondas de corriente de alta frecuencia de Instek para osciloscopio. Son tres modelos y se eligen por dos números: hasta dónde llegan en frecuencia y cuánta corriente miden en régimen continuo. La GCP-0275 mide hasta 500 Arms continuos y llega a 2 MHz; la GCP-0550 mide hasta 350 Arms y llega a 5 MHz; la GCP-2525 mide hasta 170 Arms y llega a 25 MHz. Las tres tienen cabezal partido con abertura de 20 mm, así que se cierran sobre el conductor sin cortar el circuito ni desconectar nada.

En el cuerpo de la sonda hay otro número, más grande, y conviene entenderlo antes de comprar: la GCP-0550 viene serigrafiada 500Apeak y la GCP-2525, 250Apeak. Ese valor es la corriente de pico que la sonda tolera en un pulso de hasta 30 µs, no la corriente que puede medir de forma continua. La corriente de trabajo, la que manda para tu medición, es la continua en valor eficaz: 500, 350 y 170 Arms según el modelo. Los dos números vienen del fabricante y los dos son correctos. Miden cosas distintas, y lo decimos acá para que no lo descubras comparando la foto con la ficha.

Compatibilidad

  • La sonda entrega su señal por BNC, con terminación de 50 Ω, y se conecta directamente a la entrada del osciloscopio. No necesita módulo ni ranura de sonda activa.
  • Osciloscopios Instek que el fabricante declara compatibles: GDS-2000HD y GDS-2000HG, GDS-2000A, GDS-2000E, GDS-1000B, la serie GDS-900 (GDS-912 y GDS-912G), MPO-2000, MSO-2000EA, MDO-2000A y MDO-2000E.
  • Si tu osciloscopio Instek no está en esa lista, escríbenos con el modelo antes de comprar y lo confirmamos con el fabricante.
  • Los tres modelos comparten cabezal, cable y conector. Lo que cambia entre ellos es el ancho de banda y la corriente, así que el criterio de elección es la medición, no el montaje.
  • Cada sonda trae dos relaciones de conversión conmutables desde la caja de control. Cambias de rango sin cambiar de sonda ni recablear el ensayo.
  • La sonda se alimenta con su propio adaptador de 12 V, incluido, con enchufes intercambiables. No toma alimentación del osciloscopio.

Especificaciones técnicas

  • Modelos: GCP-0275, GCP-0550 y GCP-2525
  • Ancho de banda (-3 dB): de continua a 2 MHz (GCP-0275), de continua a 5 MHz (GCP-0550) y de continua a 25 MHz (GCP-2525)
  • Corriente continua máxima de medición: 500 Arms (GCP-0275), 350 Arms (GCP-0550) y 170 Arms (GCP-2525)
  • Corriente de pico máxima, continua más alterna: 750 A (GCP-0275), 500 A (GCP-0550) y 250 A (GCP-2525), con ancho de pulso menor o igual a 30 µs
  • Corriente mínima medible: 50 mA (GCP-0275) y 20 mA (GCP-0550 y GCP-2525)
  • Tiempo de subida: 175 ns o menos (GCP-0275), 70 ns o menos (GCP-0550) y 14 ns o menos (GCP-2525)
  • Relación de conversión, conmutable: 2 mV/A (×500) y 20 mV/A (×50) en la GCP-0275; 5 mV/A (×200) y 50 mV/A (×20) en la GCP-0550; 10 mV/A (×100) y 100 mV/A (×10) en la GCP-2525
  • Exactitud típica: 1 % ±1 mV, en el rango alto
  • Ruido en valor eficaz: 50 mA (GCP-0275) y 20 mA (GCP-0550 y GCP-2525)
  • Cabezal: partido, con abertura de pinza de 20 mm
  • Carga de salida prevista: 1 MΩ
  • Aislación respecto de la línea: 600 V CAT II y 300 V CAT III
  • Alimentación: 12 V continua, 2 A, con adaptador incluido
  • Condiciones de operación: de 0 a 50 °C, con 20 a 75 % de humedad relativa
  • Dimensiones: 62,28 × 151,85 × 26,4 mm
  • Peso: 390 g (GCP-0275), 380 g (GCP-0550) y 370 g (GCP-2525)
  • Incluye: sonda, adaptador de poder con enchufes intercambiables para CN, US, UK y EU, cable BNC a BNC con terminación de 50 Ω y lista de empaque

Garantía y respaldo

Este accesorio tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.

Avantec es representante oficial de Instek en Chile y opera desde 1992. El respaldo se gestiona acá: el accesorio no cruza la frontera y no tienes que tramitar con el fabricante.

La calibración del equipo con el que se usa esta sonda se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos. Si necesitas el certificado de calibración junto con la entrega, indícalo al cotizar.
