Descripción

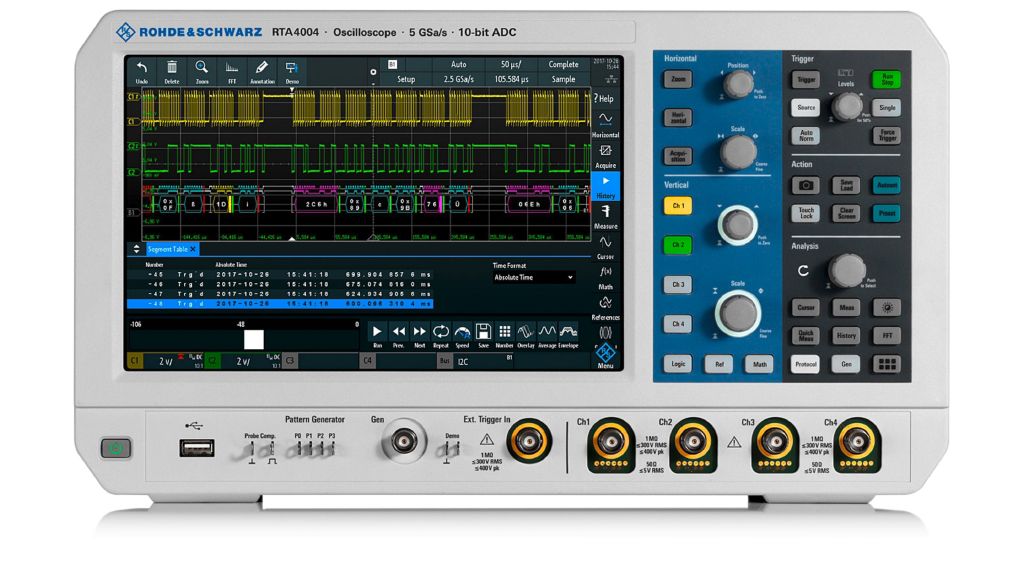

Osciloscopio de 5GS/s máx, 4 canales de entrada, Resolución 10bit, display táctil de 10,1” WXGA color. Opcionales: Análisis de Espectro y Espectrograma, Análisis de Potencia, Analizador lógico 16 canales, Análisis de Respuesta de Frecuencia (Diagrama de Bode), Generador de formas de onda y Analizador de Protocolos.
CARACTERÍSTICAS TÉCNICAS
Osciloscopio
Ancho de banda
- RTA4004: 200 MHz
- RTA4004 con opción B243: 350 MHz
- RTA4004 con opción B245: 500 MHz
- RTA4004 con opción B2410: 1 GHz
- Canales de entrada: RTA4004 es 4 canales
- Muestreo máximo: 5GS/s
- Sensibilidad de entrada (1MΩ): de 0,5 mV/div a 10 V/div
- Voltaje de entrada máximo: 300 V
- Base de tiempo: 0,5ns/div y 500s/div
- Variados modos de trigger: Edge, Pulso, Video, etc.
- Mediciones automáticas de formas de onda
- Mediciones de Cursores
- Voltmetro Digital: Mediciones DC, AC DC y AC (RMS)
- Contador de Frecuencia: Frecuencia y Período
- Prueba de Máscaras
- Matemáticas de Formas de Onda, FFT, Funciones de búsqueda
- OPCIONALES
- RTA-B1: Señales Mixtas: 16 canales lógicos MSO
- RTA-B6: Generador de Formas de Ondas y Generador de Patrones 4-bits
- RTA-K1: Analizador de Protocolos: I2C, SPI
- RTA-K2: UART/RS-232/RS-422/RS-485
- RTA-K3: CAN / LIN
- RTA-K5: Audio (I2S, LJ, RJ, TDM)
- RTA-K6: MIL-STD-1553
- RTA-K7: ARINC 429
- RTA-K31: Análisis de Potencia
- RTA-K36: Análisis de Respuesta de Frecuencia (Diagrama de Bode)
- RTA-K37: Análisis de Espectro y Espectrograma
- GENERAL
- Interfaces: USB Host, USB drive, Ethernet
- Menú en pantalla en español y otros idiomas
- Display táctil de 10,1 pulgadas WXGA color, 1280 x 800 pixeles
- Peso 3.3Kg, dimensión 39 cm x 22 cm x 15 cm.
