Descripción

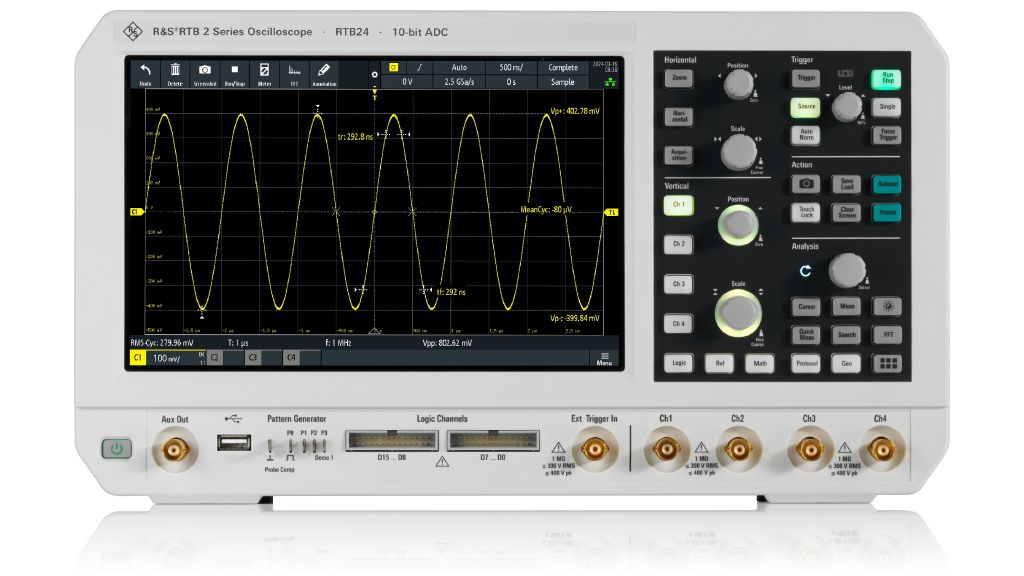

Osciloscopio de 2.5GS/s máx, 2 a 4 canales de entrada, display táctil de 10,1” WXGA color, Opcionales: Analizador lógico 16 canales, Análisis de Respuesta de Frecuencia (Diagrama de Bode), Memoria Segmentada, Generador de formas de onda y Analizador de Protocolos.
CARACTERÍSTICAS TÉCNICAS
Osciloscopio
Ancho de banda
- RTB22 y RTB24: 70 MHz
- RTB22 con opción B221 y RTB24 con opción B241: 100 MHz
- RTB22 con opción B222 y RTB24 con opción B242: 200 MHz
- RTB22 con opción B223 y RTB24 con opción B243: 300 MHz
- Canales de entrada: RTB22 es 2 canales y RTB24 es 4 canales
- Muestreo máximo: 2,5GS/s
- Sensibilidad de entrada: de 1 mV/div a 5 V/div
- Voltaje de entrada máximo: 300 V
- Base de tiempo: 1ns/div y 500s/div
- Variados modos de trigger: Edge, Pulso, Video, etc.
Mediciones automáticas de formas de onda
- Mediciones de Cursores
- Voltmetro Digital: Mediciones DC, AC DC y AC (RMS)
- Contador de Frecuencia: Frecuencia y Período
- Prueba de Máscaras
- Matemáticas de Formas de Onda, FFT
- Funciones de búsqueda
- OPCIONALES
- RTB2-B21 Señales Mixtas: 16 canales digitales MSO con 2 sondas lógicas
- RTB2-B6 Generador de Formas de Ondas y Generador de Patrones
Analizador de protocolos
- RTB-K1: I2C, SPI
- RTC-K2: UART/RS-232/RS-422/RS-485
- RTC-K3: CAN, LIN
- RTB-K15: Memoria Segmentada e Historial
- RTB-K36: Análisis de Respuesta de Frecuencia (Diagrama de Bode)
- GENERAL
- Interfaces: USB Host, USB drive, Ethernet
- Menú en pantalla en español y otros idiomas
- Display táctil de 10,1 pulgadas WXGA color, 1280 x 800 pixeles
- Peso 2.5Kg, dimensión 39 cm x 22 cm x 15 cm.
