Descripción

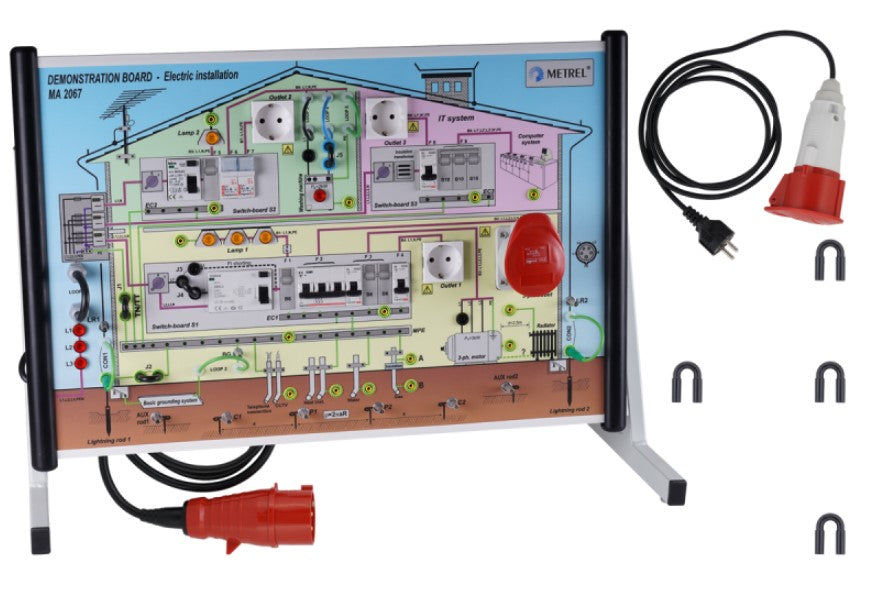

El panel de demostración MA 2067 es una herramienta de enseñanza excepcional que simula condiciones reales en instalaciones eléctricas de baja tensión. Consta de todos los elementos importantes de las instalaciones eléctricas, como RCD de diferentes tipos, fusibles, barras de ecualización de PE, enchufes monofásicos y trifásicos, diversos consumidores de energía eléctrica y varios sistemas de puesta a tierra (TT, TN, IT).
El panel de demostración MA 2067 permite realizar 65 mediciones diferentes de acuerdo con la norma EN 61557, incluyendo resistencia de aislamiento, continuidad de conductores PE, resistencia de tierra, resistencia de tierra específica, impedancia de línea y bucle, rotación de fases, corriente de fuga, prueba de RCD, voltaje y frecuencia.
También permite simular 19 errores diferentes en un distribuidor bloqueable. Además, se integran diferentes tipos de RCD para medir el tiempo de disparo, la corriente de disparo y el voltaje de contacto.
El panel de demostración MA 2067 también permite simular sistemas de tierra TT, TN e IT. Además, se puede conectar a un sistema de alimentación monofásico o trifásico.
El conjunto estándar del panel de demostración MA 2067 incluye un folleto con teoría y ejercicios para escuelas y centros de formación.
Características clave del panel de demostración MA 2067:
Simula condiciones reales en instalaciones eléctricas de baja tensión
Consta de todos los elementos importantes de las instalaciones eléctricas
Permite realizar 65 mediciones diferentes de acuerdo con la norma EN 61557
Permite simular 19 errores diferentes
Integra diferentes tipos de RCD para medir el tiempo de disparo, la corriente de disparo y el voltaje de contacto
Permite simular sistemas de tierra TT, TN e IT
Se puede conectar a un sistema de alimentación monofásico o trifásico
Incluye un folleto con teoría y ejercicios para escuelas y centros de formación
Aplicaciones del panel de demostración MA 2067:
Enseñanza de estudiantes de especialidades electrotécnicas
Enseñanza y formación práctica de instaladores eléctricos sobre mediciones en instalaciones eléctricas de baja tensión
Demostración sobre cómo utilizar diferentes instrumentos de medición por parte del personal de ventas
Estándares del panel de demostración MA 2067
- Compatibilidad electromagnética: IEC/EN 61326
- Seguridad: IEC/EN 61010 -1
- Conjunto estándar del panel de demostración MA 2067:
- Panel de demostración
- Puentes de prueba, 4 piezas
- Soporte de placa para uso vertical
- Adaptador de tres fases a una fase
- Cable de alimentación monofásico
- Manual de instrucciones
- Folleto con ejercicios
- Certificado de calibración
Modelo oficial: MA 2067 Demonstration Board
