Descripción
El GDS-2000HD y el GDS-2000HG son las dos sublíneas de osciloscopios digitales de 12 bits de Instek. Son seis modelos y los seis tienen cuatro canales más entrada de disparo externo, con 250, 350 o 500 MHz de ancho de banda. Los tres modelos HG agregan un generador arbitrario de dos canales y 50 MHz por el frente; los HD no lo traen, y esa es la diferencia entre las dos sublíneas: mismo chasis, misma pantalla, mismos canales. Los seis muestrean a 2,5 GSa/s con medio canal activo y a 1,25 GSa/s con todos los canales encendidos.
Características principales
- Doce bits de resolución vertical en los seis modelos. Es el campo que separa esta serie de un osciloscopio de banco de 8 bits.
- Cuatro canales más entrada de disparo externo, en los seis modelos. En esta serie no existe variante de dos canales, así que no hay que elegir por ahí.
- Los 500 MHz del GDS-2504HD y del GDS-2504HG se entregan con un solo canal habilitado en cada par, CH1/CH2 y CH3/CH4. Con los cuatro canales encendidos al mismo tiempo el equipo no entrega ese ancho de banda. Va acá arriba y no en la letra chica, porque es la condición que decide si el modelo sirve para tu medición.
- 2,5 GSa/s con medio canal activo y 1,25 GSa/s con todos los canales encendidos. El número que aplica a tu medición depende de cuántos canales tengas prendidos, y por eso van los dos.

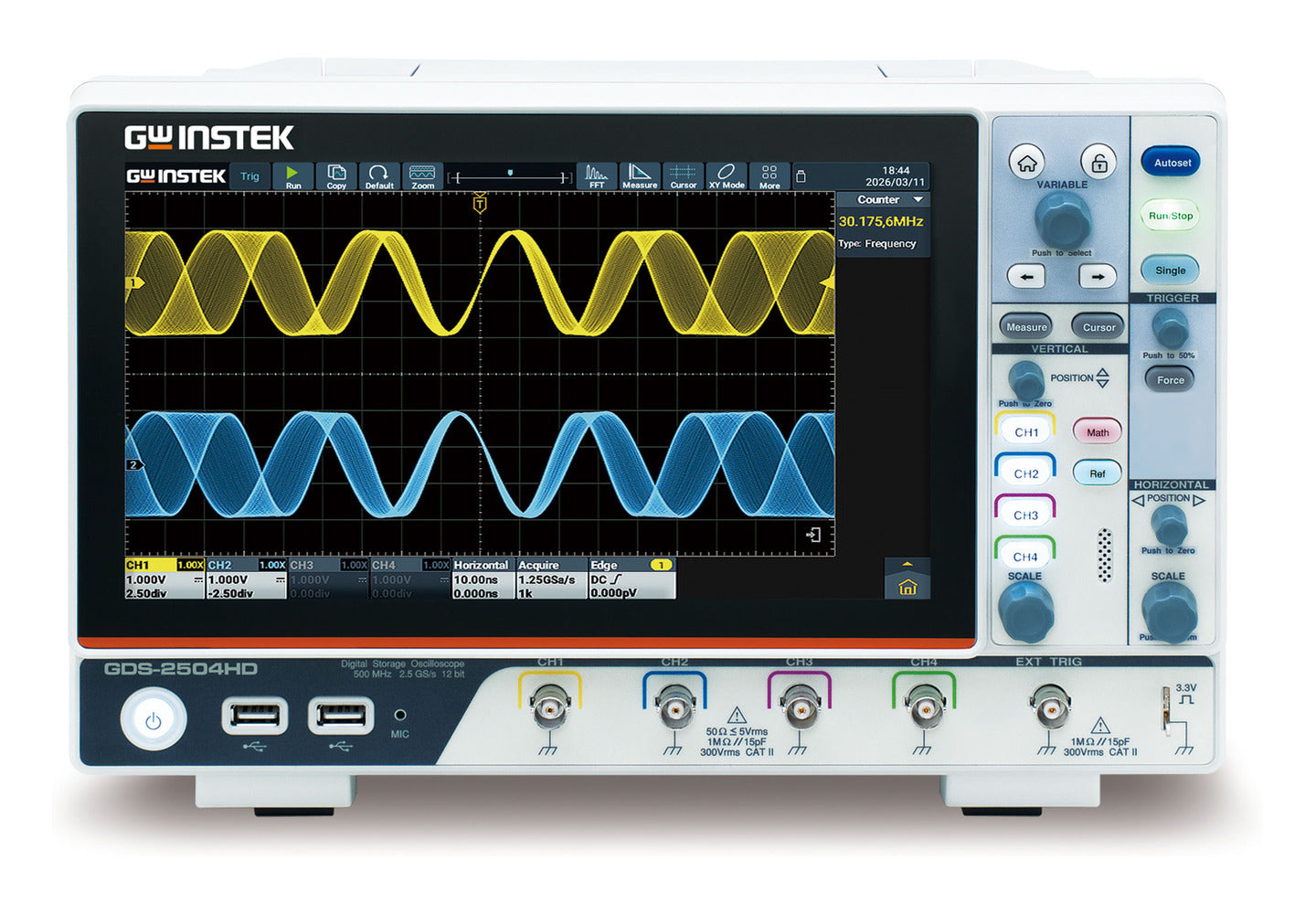

- Sobre lo que vas a ver en la foto del equipo: el frente del GDS-2504HD imprime 500 MHz y 2.5 GS/s, y en esa misma imagen la pantalla marca Acquire 1.25GSa/s. No es un error ni una foto trucada. El frente lleva el máximo de la serie y la pantalla muestra lo que el equipo está entregando en ese momento, con los canales que tiene encendidos.
- 500 Mpts de memoria por canal en los modelos de 350 y 500 MHz, y 100 Mpts en los de 250 MHz. Capturas una ventana larga sin bajar la frecuencia de muestreo.
- 50.000 formas de onda por segundo en tiempo real y 500.000 en modo segmentado. Es la combinación que atrapa el evento que aparece una vez cada mil.

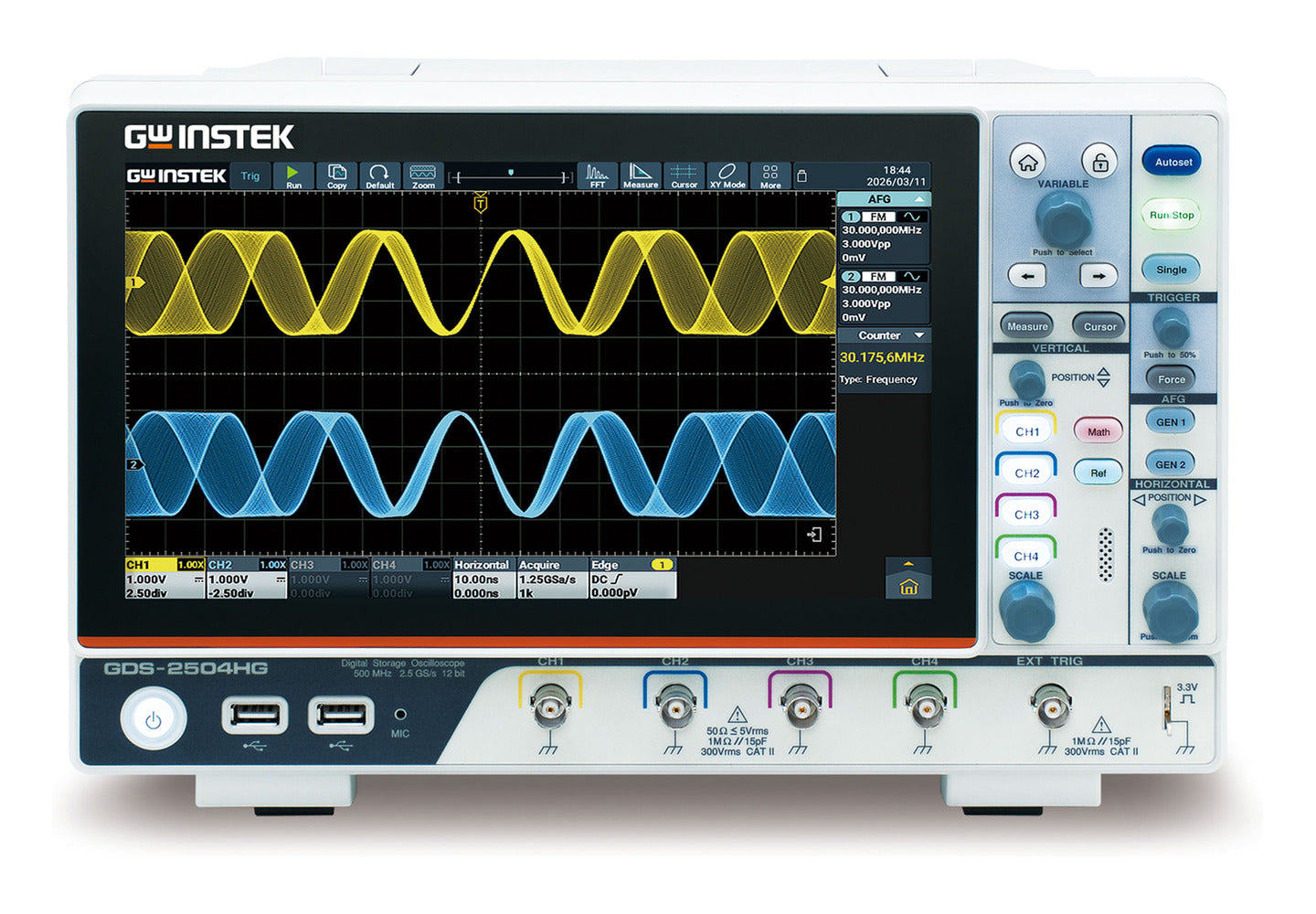

- Generador arbitrario integrado en los tres modelos HG: dos canales, 50 MHz, 160 MSa/s y 14 bits, con 28 formas de onda guardadas. Un solo equipo excita el circuito y lo mide.
- Sistema Android integrado con 3 GB de almacenamiento interno y Web Control. Guardas las capturas dentro del equipo y lo operas desde el navegador, sin pendrive y sin instalar software en el PC del laboratorio.
- Disparo y decodificación de bus serie de serie, no como opción pagada: RS-232C y UART, I²C, SPI, CAN y LIN.
- Una sonda pasiva por canal, con el ancho de banda del modelo: de 350 MHz en los equipos de 250 y 350 MHz, y de 500 MHz en los de 500 MHz.
- Pantalla táctil de 10,1" con 1024 × 600, catorce tipos de disparo y 43 mediciones automáticas.
Especificaciones técnicas
Adquisición y disparo
- Ancho de banda: 250 MHz (GDS-2254HD y GDS-2254HG), 350 MHz (GDS-2354HD y GDS-2354HG) y 500 MHz (GDS-2504HD y GDS-2504HG). Los 500 MHz se entregan con un solo canal habilitado en cada par, CH1/CH2 y CH3/CH4
- Canales: 4 más entrada de disparo externo, en los seis modelos. Sin canales digitales
- Resolución vertical: 12 bit
- Frecuencia de muestreo: 2,5 GSa/s con medio canal activo y 1,25 GSa/s con todos los canales activos
- Memoria de registro: 100 Mpts por canal (modelos de 250 MHz) y 500 Mpts por canal (modelos de 350 y 500 MHz)
- Tiempo de subida: 1,75 ns (250 MHz), 1 ns (350 MHz) y 0,7 ns (500 MHz)
- Velocidad de captura: 50.000 formas de onda por segundo en tiempo real y 500.000 en modo segmentado
- Base de tiempo: de 500 ps/div a 1.000 s/div
- Exactitud horizontal: ±1 ppm
- Tipos de disparo: 14
- Decodificación de bus serie: RS-232C y UART, I²C, SPI, CAN y LIN, de serie
Entrada vertical
- Sensibilidad vertical: de 500 µV/div a 10 V/div en 1 MΩ, y de 500 µV/div a 1 V/div en 50 Ω. El escalón de 500 µV/div es una magnificación digital del de 1 mV/div, no un rango analógico propio
- Impedancia de entrada: seleccionable entre 1 MΩ y 50 Ω
- Entrada máxima: 300 Vrms CAT II en 1 MΩ y 5 Vrms en 50 Ω
- Exactitud vertical: ±1,5 % en escalas de 5 mV/div o mayores
Medición y análisis
- Mediciones automáticas: 43
- FFT: hasta 1 Mpt
Generador integrado
- Disponible en: GDS-2254HG, GDS-2354HG y GDS-2504HG. Los tres modelos HD no lo traen
- Canales: 2
- Ancho de banda: 50 MHz
- Frecuencia de muestreo: 160 MSa/s
- Resolución vertical: 14 bit
- Formas de onda integradas: 28
Sistema y conectividad
- Pantalla: LCD táctil de 10,1", 1024 × 600
- Sistema operativo: Android, con Web Control para operar desde el navegador y suite ofimática WPS Office instalada
- Almacenamiento interno: 3 GB
- Idiomas: 11

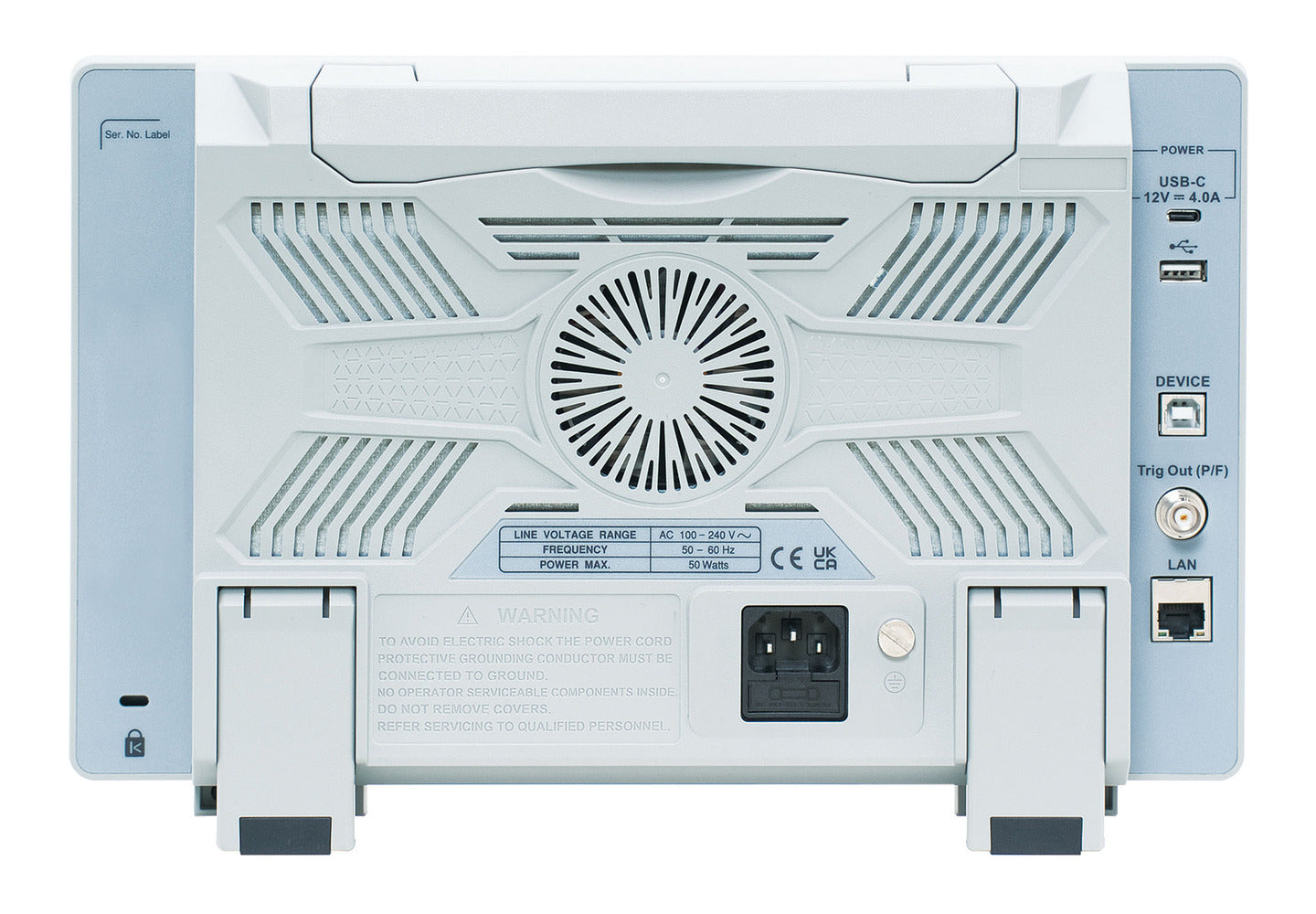

- Interfaces: LAN, 3 USB host y 1 USB device
- Alimentación auxiliar: USB-C
General
- Modelos de la serie: GDS-2254HD, GDS-2354HD, GDS-2504HD, GDS-2254HG, GDS-2354HG y GDS-2504HG
- Sondas incluidas: una sonda pasiva por canal, de 350 MHz en los modelos de 250 y 350 MHz y de 500 MHz en los de 500 MHz
- Dimensiones: 325 × 209,5 × 111,5 mm
- Peso: 3,2 kg
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
