Descripción

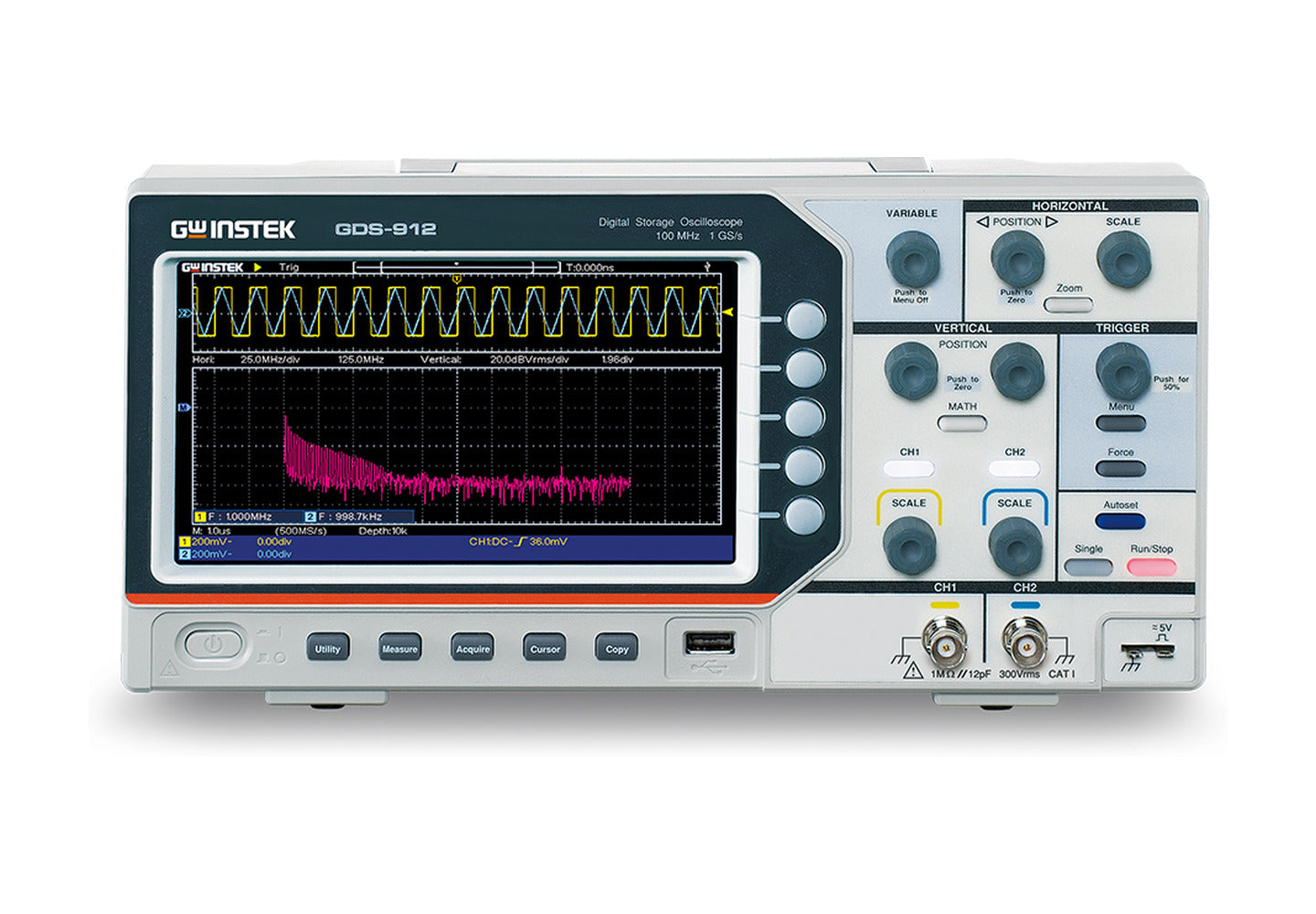

El GDS-912 y el GDS-912G son los osciloscopios digitales de entrada de Instek: 100 MHz de ancho de banda, dos canales y 1 GSa/s de muestreo. Guardan 20 Mpts por canal, traen FFT y contador de frecuencia integrados, y el menú viene en español. El GDS-912G agrega un generador de funciones de hasta 25 MHz por el frente; en todo lo demás los dos equipos son idénticos. Los dos incluyen dos sondas pasivas de 100 MHz, una por canal, así que el equipo llega a su ancho de banda completo con lo que viene en la caja.
Características principales
- 100 MHz de ancho de banda y 1 GSa/s de muestreo en los dos modelos. Lo único que los separa es el generador de funciones del GDS-912G.
- Dos sondas pasivas de 100 MHz incluidas, conmutables entre 10:1 y 1:1, una por canal. Llegan al ancho de banda completo del osciloscopio, así que no hay que sumar sondas aparte para medir a 100 MHz.
- 20 Mpts de memoria por canal. Capturas una ventana larga sin bajar la frecuencia de muestreo.

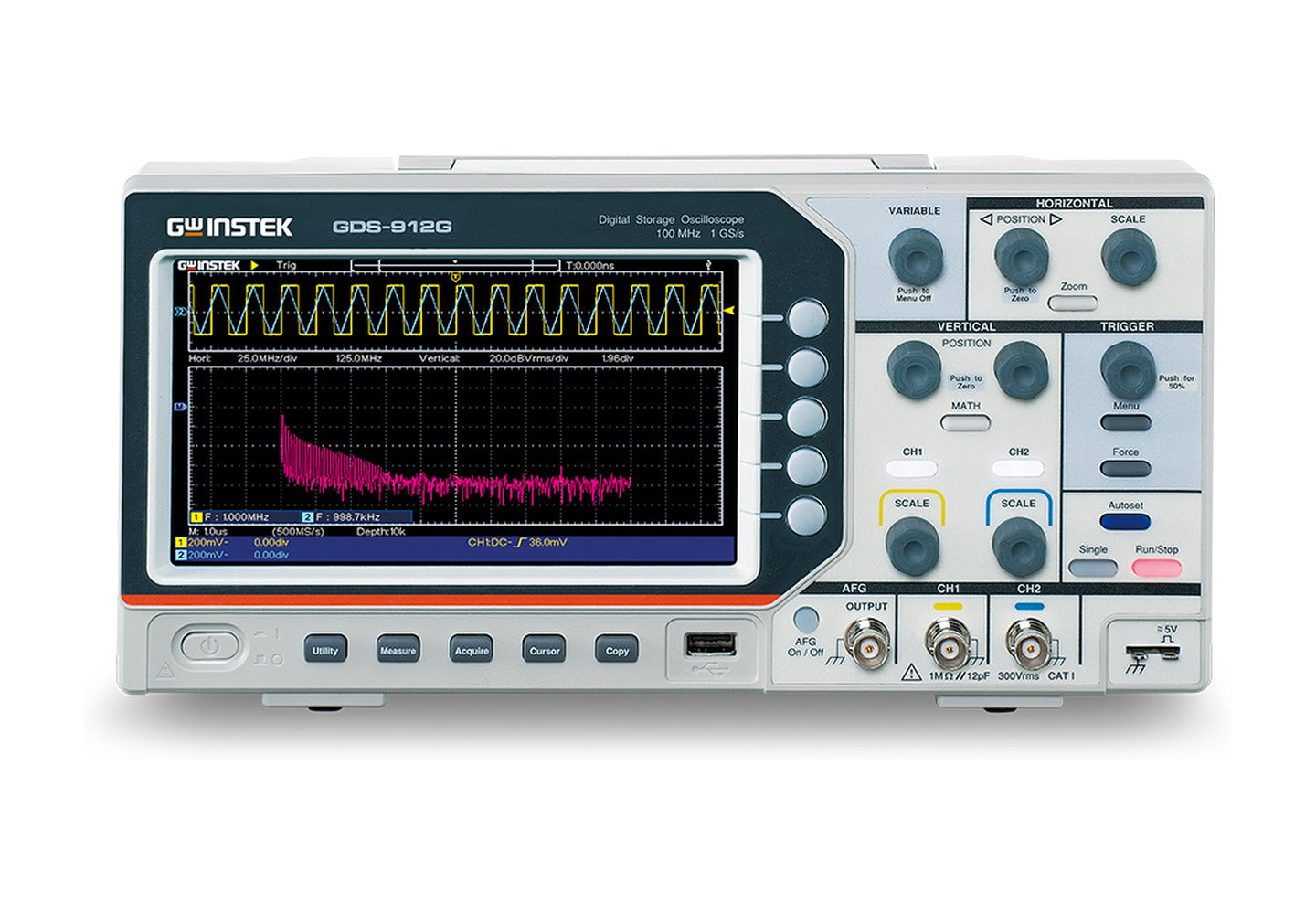

- Generador de funciones integrado en el GDS-912G: un canal, hasta 25 MHz, 125 MSa/s y 14 bits, con seno, cuadrada, rampa, pulso y arbitraria, más de 16 formas guardadas. Un solo equipo excita el circuito y lo mide.
- Menú en 10 idiomas, con español incluido. En un laboratorio de docencia eso pesa más que una spec.
- FFT de 2.048 puntos con seis ventanas y contador de frecuencia de 6 dígitos. El análisis en frecuencia viene con el equipo, sin licencia ni módulo aparte.
- Treinta mediciones automáticas y base de tiempo de 2 ns/div a 1.000 s/div, con exactitud de ±100 ppm.
- Límite de ancho de banda de 20 MHz, conmutable. Sacas el ruido de alta frecuencia de la traza cuando estorba.
- Pantalla TFT de 7" con 800 × 480 y grilla de 15 divisiones horizontales.

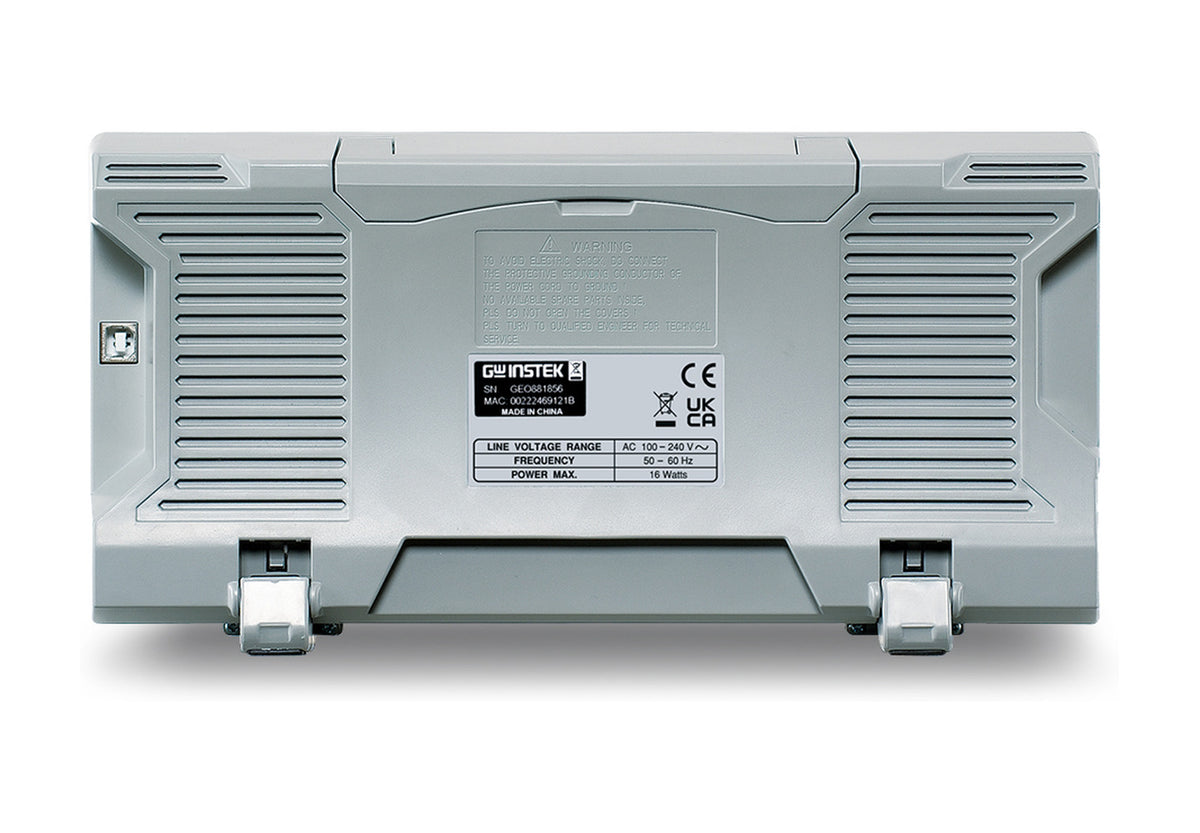

- USB host y USB device con USBTMC. Guardas capturas en un pendrive y el equipo entra a un banco automatizado.
- 1,1 kg de peso y 16 W de consumo. Es un equipo que se mueve de banco en banco y de sala en sala sin operativo.
Especificaciones técnicas
Adquisición y disparo
- Ancho de banda: 100 MHz, en los dos modelos
- Canales: 2
- Resolución vertical: 8 bit
- Frecuencia de muestreo: 1 GSa/s
- Memoria de registro: 20 Mpts por canal
- Tiempo de subida: 3,5 ns, calculado
- Base de tiempo: de 2 ns/div a 1.000 s/div
- Exactitud horizontal: ±100 ppm
- Tipos de disparo: por flanco, por video (NTSC, PAL y SECAM) y alternado
Entrada vertical
- Sensibilidad vertical: de 2 mV/div a 10 V/div
- Impedancia de entrada: 1 MΩ ±2 %, en paralelo con 12 pF ±5 pF
- Entrada máxima: 300 Vrms
- Límite de ancho de banda: 20 MHz
Medición y análisis
- Mediciones automáticas: 30
- FFT: 2.048 puntos, con seis ventanas
- Contador de frecuencia: 6 dígitos
Generador integrado
- Disponible en: GDS-912G. El GDS-912 no lo trae
- Canales: 1
- Ancho de banda: hasta 25 MHz
- Frecuencia de muestreo: 125 MSa/s
- Resolución vertical: 14 bit
- Formas de onda: seno, cuadrada, rampa, pulso y arbitraria, con más de 16 arbitrarias integradas
Sistema y conectividad
- Pantalla: LCD TFT de 7", 800 × 480, con grilla de 15 divisiones horizontales
- Interfaces: USB 2.0 host y USB device, con USBTMC
- Idiomas: 10, con español incluido
General
- Modelos: GDS-912 y GDS-912G
- Sondas incluidas: 2 sondas pasivas de 100 MHz, conmutables entre 10:1 y 1:1
- Accesorios incluidos: cable de poder, cable USB y, solo en el GDS-912G, cable BNC
- Dimensiones: 301 × 152 × 70 mm
- Peso: 1,1 kg
- Consumo: 16 W
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
