Descripción

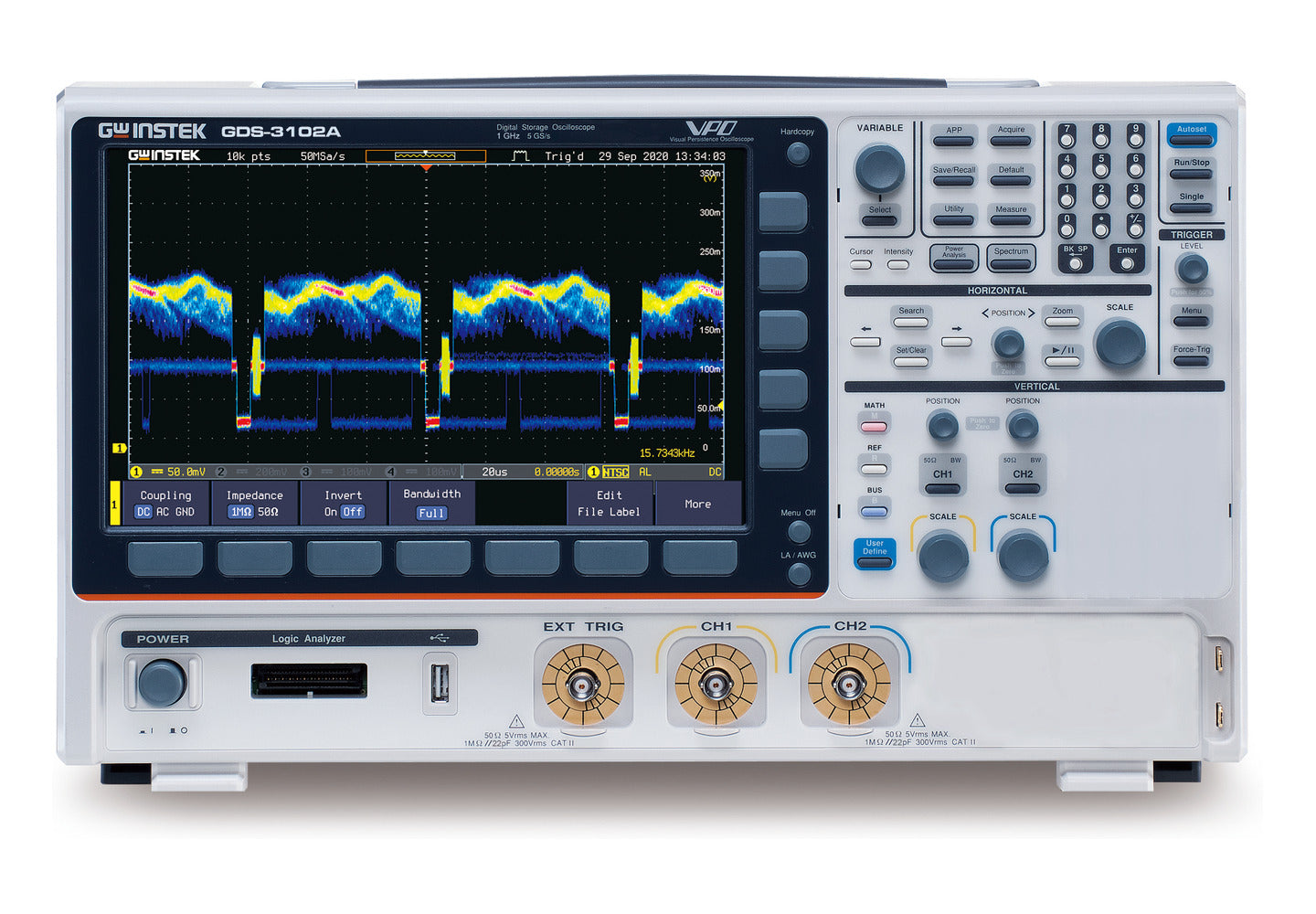

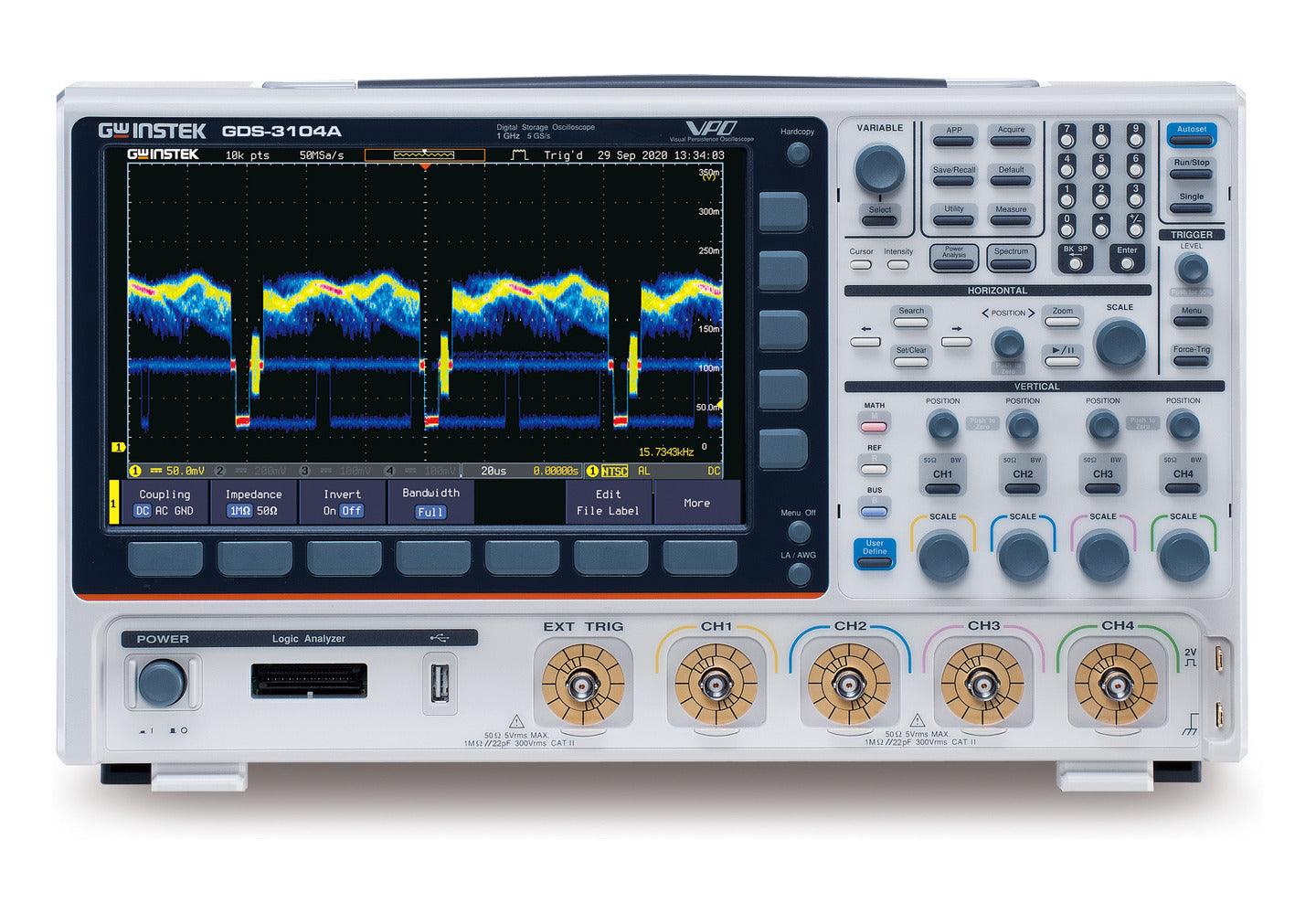

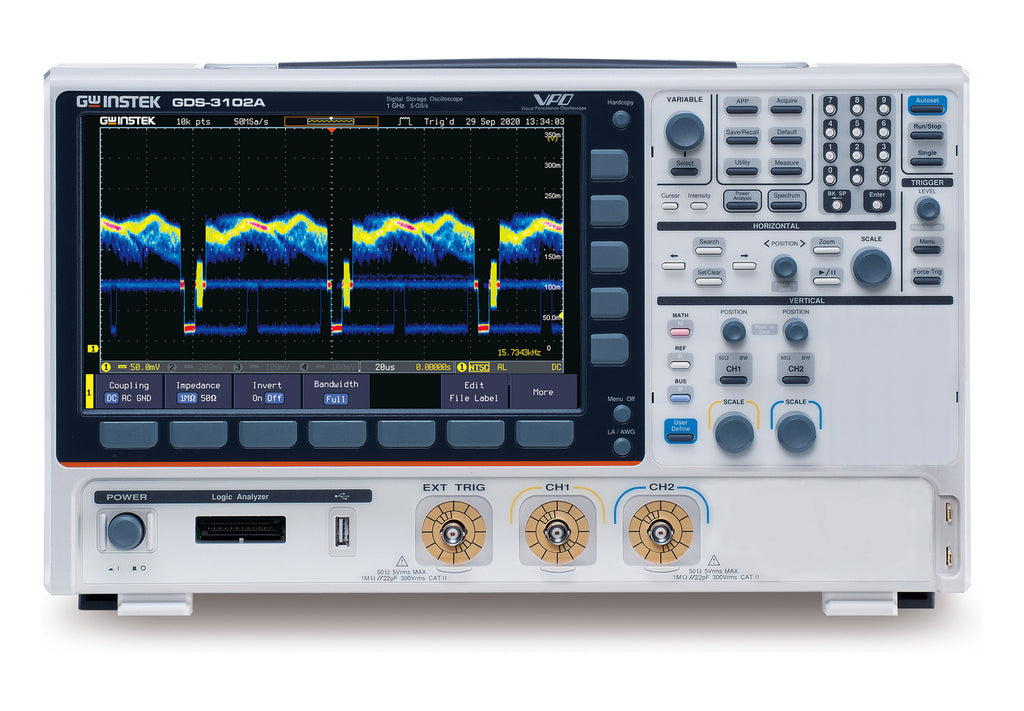

El GDS-3102A y el GDS-3104A son osciloscopios digitales de 1 GHz de Instek: dos canales el primero, cuatro el segundo. Muestrean a 5 GSa/s con medio canal activo y a 2,5 GSa/s con todos los canales encendidos, guardan 200 Mpts por canal y capturan 200.000 formas de onda por segundo. Vienen con una sonda GTP-501R de 500 MHz por canal, así que para medir a los 1 GHz completos hay que sumar las sondas GTP-1501R de 1,5 GHz, que se piden aparte.
Características principales
- 1 GHz de ancho de banda en los dos modelos. Lo que los separa es el número de canales: 2 en el GDS-3102A y 4 en el GDS-3104A.
- 5 GSa/s con medio canal activo y 2,5 GSa/s con todos los canales encendidos. El número que aplica a tu medición depende de cuántos canales tengas prendidos, y por eso van los dos.
- Las sondas incluidas son GTP-501R de 500 MHz, una por canal. El osciloscopio llega a 1 GHz; la sonda incluida, a 500 MHz. Para medir a ancho de banda completo se agregan las GTP-1501R de 1,5 GHz, que son accesorio opcional y se compran aparte. Lo decimos acá y no en una nota al pie porque cambia el presupuesto de la compra.
- 200 Mpts de memoria por canal. Capturas una ventana larga sin tener que bajar la frecuencia de muestreo.
- 200.000 formas de onda por segundo y 490.000 segmentos de memoria segmentada. Es la combinación que atrapa el evento que aparece una vez cada mil.
- Analizador de espectro de 2 canales, de continua a 2,5 GHz, con espectrograma. El mismo equipo mira tiempo y frecuencia.
- Análisis de respuesta en frecuencia de 20 Hz a 25 MHz, con rango dinámico sobre 80 dB. Levantas el diagrama de Bode de un lazo de control sin traer otro instrumento al banco.
- Generador arbitrario de 2 canales y 25 MHz integrado.
- Disparo y decodificación de bus serie: I²C, SPI, UART, CAN y LIN.
- Impedancia de entrada seleccionable entre 1 MΩ y 50 Ω. En medidas de radiofrecuencia te ahorra el adaptador externo y su error asociado.
- Tres opciones de fábrica: DS3A-PWR para análisis de potencia con 13 mediciones, DS3A-GPIB para la interfaz GPIB y DS3A-16LA para el analizador lógico de 16 canales.
Especificaciones técnicas
Adquisición y disparo
- Ancho de banda: 1 GHz, en los dos modelos
- Canales: 2 (GDS-3102A) y 4 (GDS-3104A)
- Frecuencia de muestreo: 5 GSa/s con medio canal activo y 2,5 GSa/s con todos los canales activos
- Memoria de registro: 200 Mpts por canal
- Velocidad de captura: 200.000 formas de onda por segundo
- Memoria segmentada: 490.000 segmentos
- Modo de alta resolución: sí
- Disparo y decodificación de bus serie: I²C, SPI, UART, CAN y LIN
Entrada vertical
- Impedancia de entrada: seleccionable entre 1 MΩ y 50 Ω
Medición y análisis
- Mediciones automáticas: 38
- Analizador de espectro: 2 canales, de continua a 2,5 GHz, con espectrograma
- Análisis de respuesta en frecuencia: de 20 Hz a 25 MHz, con rango dinámico sobre 80 dB
- Análisis de potencia: opcional, con DS3A-PWR, 13 mediciones
Generador integrado
- Disponible en: GDS-3102A y GDS-3104A
- Canales: 2
- Ancho de banda: 25 MHz
Sistema y conectividad
- Pantalla: LCD TFT de 10,2", 800 × 480
- Interfaces: RS-232C DB-9, 1 USB host, 1 USB device y LAN RJ-45 10/100
- Salida de video: VGA DB-15
- Salida de control: Go/NoGo por BNC, 5 V y 10 mA máximo
- GPIB: opcional, DS3A-GPIB, preinstalada de fábrica
- Seguridad física: ranura para traba Kensington
General
- Modelos: GDS-3102A y GDS-3104A
- Sondas incluidas: GTP-501R de 500 MHz, 10:1, una por canal
- Sonda opcional para ancho de banda completo: GTP-1501R de 1,5 GHz
- Opciones de fábrica: DS3A-PWR (análisis de potencia), DS3A-GPIB (interfaz GPIB) y DS3A-16LA (analizador lógico de 16 canales, 200 MHz, 1 GSa/s por canal)
- Alimentación: 100 a 240 V AC, 100 W
- Dimensiones: 420 × 253 × 113,8 mm
- Peso: 4,6 kg
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Los 3 años cubren el osciloscopio, con dos excepciones: las sondas y el panel LCD. Las sondas GTP-501R que vienen incluidas, y cualquier sonda que sumes después, quedan fuera de ese plazo. La pantalla LCD también. Te lo decimos acá, antes de que compres, para que sepas exactamente qué cubre la garantía el día que la necesites. Si quieres cobertura sobre las sondas o sobre la pantalla, pregúntanos al cotizar.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
