Descripción
Descripción

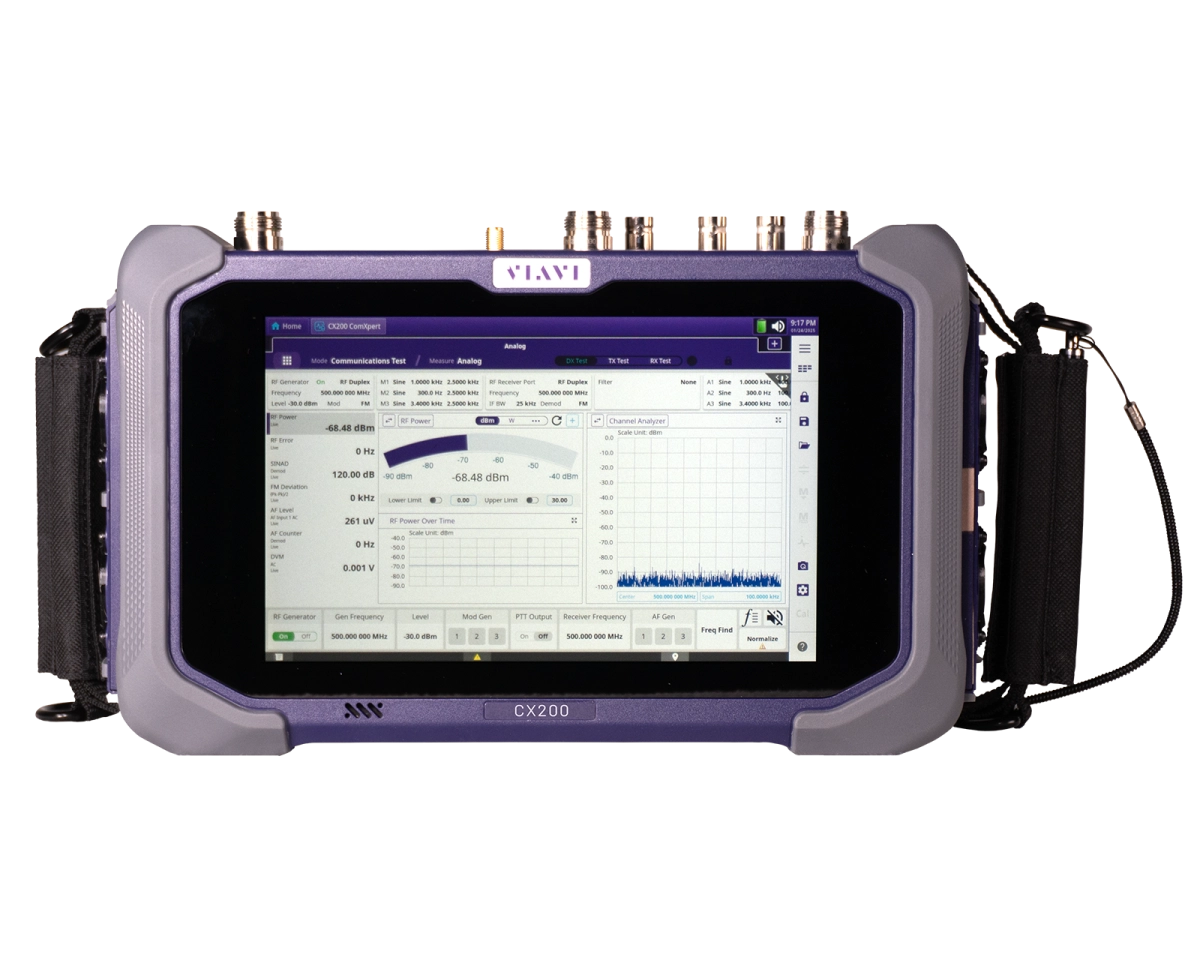

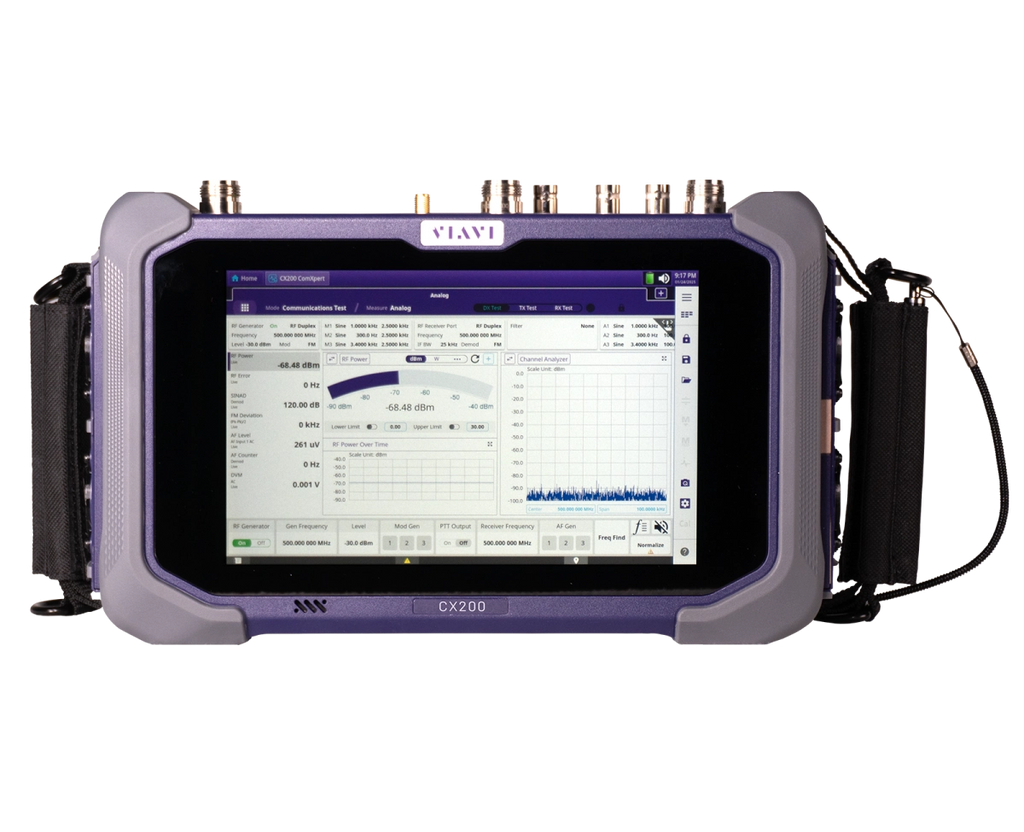

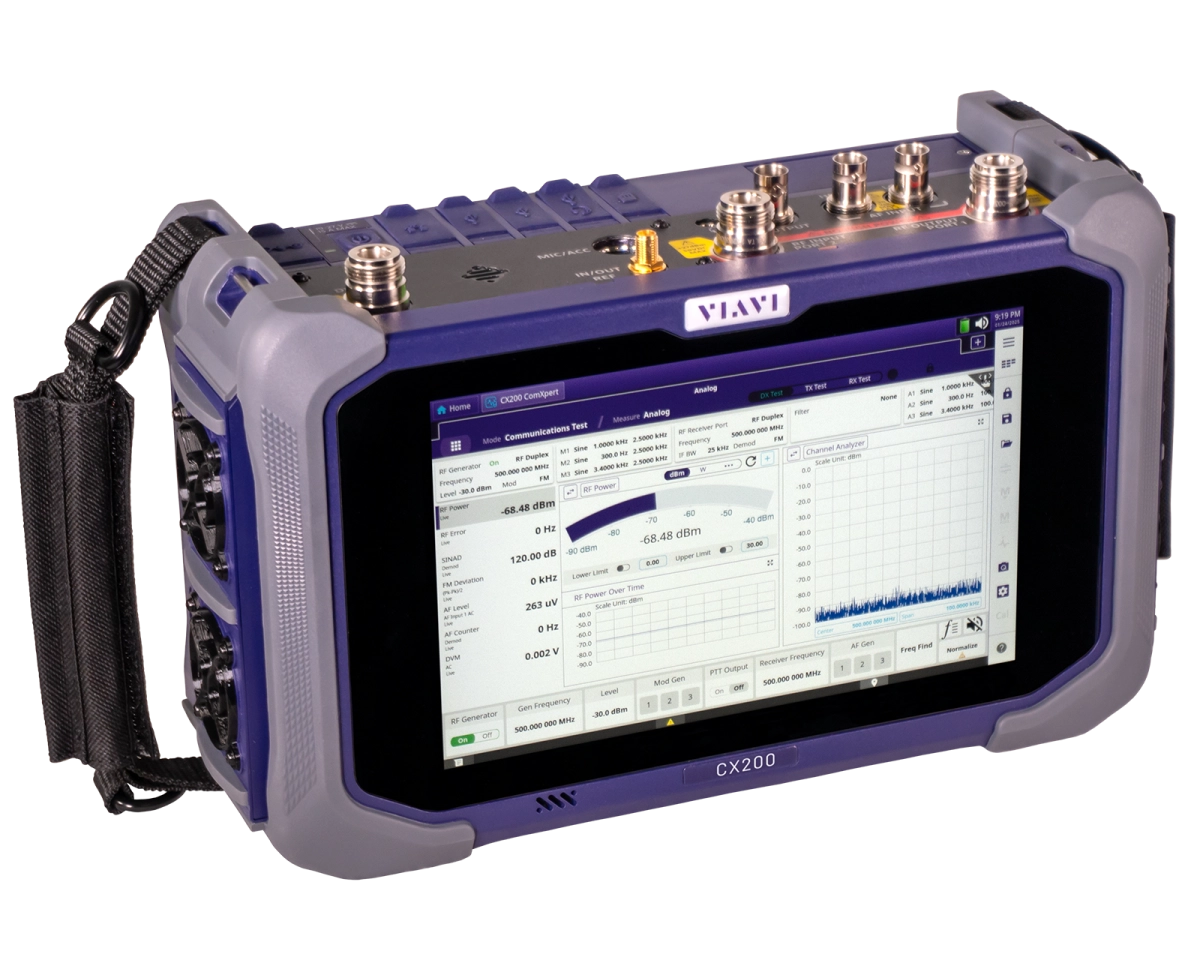

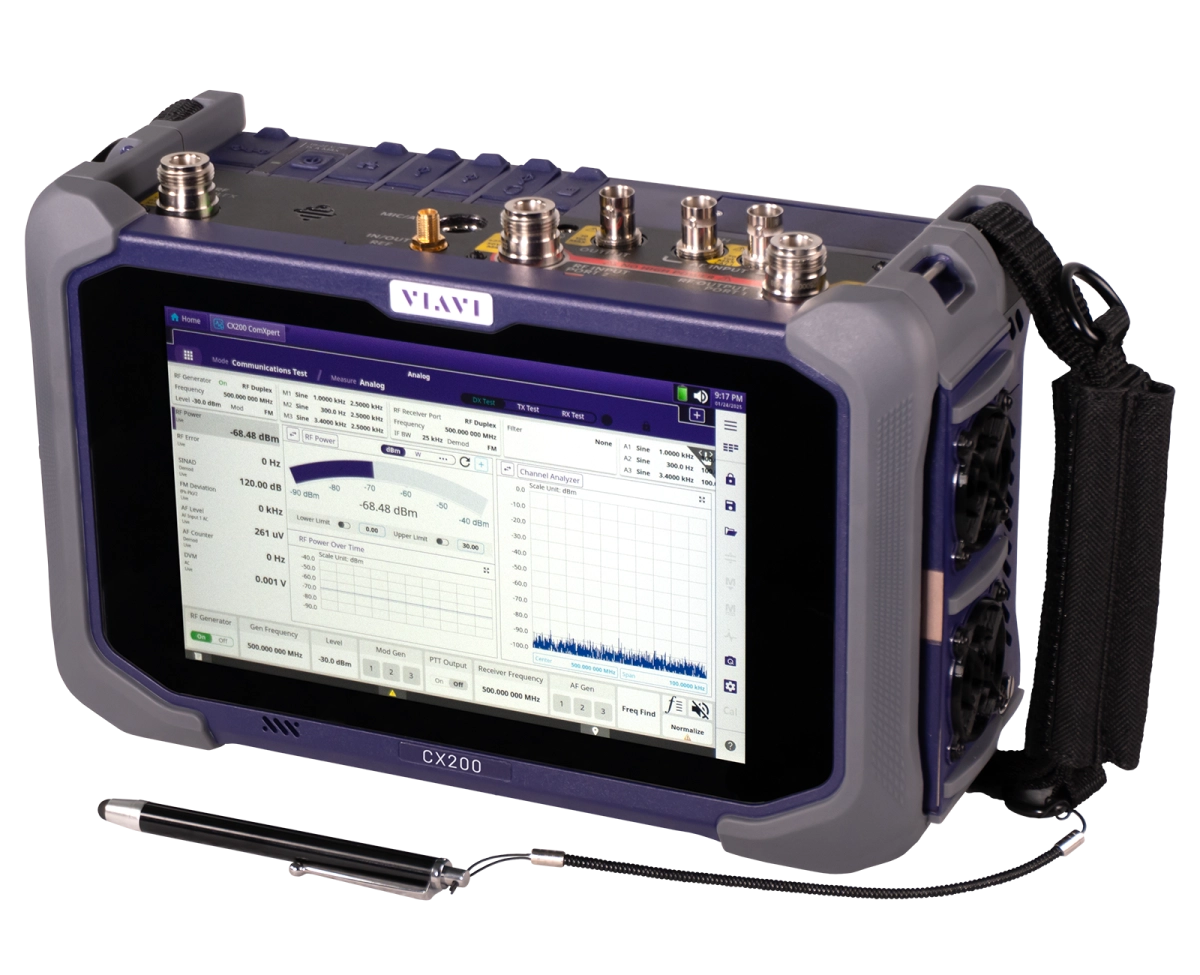

- El CX200 SiteXpert es un monitor de servicio de comunicaciones portátil de Viavi para el mantenimiento de infraestructura y de equipos de abonado.
- Reúne en una sola unidad de 3,9 kg el generador y el receptor de RF, el medidor de potencia, el analizador de espectro, el tracking generator, el analizador de cables y antenas de un puerto y un osciloscopio.
- Mide sistemas analógicos (AM, FM, PM y SSB) y digitales (P25, P25 Fase 2, TETRA, DMR y NXDN). Los protocolos digitales son opciones.
Aplicaciones
- Mantenimiento de infraestructura y de equipos de abonado en sistemas de radio móvil terrestre (LMR) analógicos y digitales.
- Pruebas de radios, móviles y estaciones base TETRA, con las opciones TETRA.
- Pruebas de infraestructura y de equipos de abonado DMR, con la opción DMR.
- Pruebas y alineación automáticas de radios, con la opción Auto-Test. Los datos de prueba se guardan solos y se exportan por USB a un PC.
- Medición de cables y antenas: distancia a la falla, VSWR y pérdida de retorno.
Características principales
- Pantalla de 8 pulgadas con interfaz de pestañas para pasar entre analógico, P25, DMR, TETRA, AutoTest, analizador de espectro y análisis de cables y antenas.
- QuickSwitch: cambia entre pruebas de dúplex, transmisión y recepción sin perder la configuración de medición en curso.
- Rango de frecuencia de 1 MHz a 1 GHz de serie, ampliable a 3 GHz con la opción CX200-F3GHz.
- Nivel de salida de -135 dBm a -50 dBm por el puerto RF Duplex y de -95 dBm a 0 dBm por el puerto RF Output, con resolución de 0,1 dB.
- Analizador de espectro de serie, con RBW de 25 Hz a 6 MHz y DANL menor a -162 dBm/Hz a ganancia máxima.
- Tracking generator de serie, con salida por el puerto RF Output o por el RF Duplex.
- Analizador de cables y antenas de un puerto de serie. Para mediciones calibradas se usa el calibrador Short-Open-Load, que es un accesorio opcional.
- Base de tiempo de 0,05 ppm (de 0 °C a 50 °C), con envejecimiento de ±0,5 ppm por año y entrada de referencia externa de 10 MHz.
- Conectividad WiFi y Bluetooth, más puertos Ethernet y USB, ranura para tarjeta SD y salida micro HDMI.
- Control remoto con VNC y con Smart Access Anywhere de Viavi, que opera el equipo y transfiere archivos desde un PC o un dispositivo portátil. Remote Command Interface de serie.
- StrataSync, el software en la nube de Viavi, sincroniza los resultados de prueba y mantiene actualizado el software del equipo.
- Batería interna de iones de litio de 14,4 V y 6,8 Ah, con autonomía típica de 1,5 horas.
- Resistencia mecánica según MIL-PRF-28800F Clase 3 en vibración, shock funcional, manipulación en banco y caída en tránsito.
Tecnologías disponibles
- AM, FM, PM y SSB
- P25 Fase 1 y P25 Fase 2
- LSM (Linear Simulcast Modulation)
- TETRA
- DMR y repetidor DMR
- NXDN
- Analizador de canal
- Analizador de redes vectoriales de un puerto
- Software de análisis posterior OneViewer
Opciones
- Extensión de rango de frecuencia a 3 GHz (CX200-F3GHz)
- P25 convencional, Fase 1 (CX200-DP25P1)
- P25 Fase 2 (CX200-DP25P2). Requiere P25 Fase 1
- TETRA, pruebas paramétricas de estación base (CX200-DTPB)
- TETRA, pruebas paramétricas de estación móvil (CX200-DTPM)
- DMR (CX200-DDMR)
- Repetidor DMR (CX200-DDMRR). Requiere DMR
- NXDN (CX200-DNXDN)
- Aplicaciones Auto-Test para pruebas y alineación automáticas, por marca y serie de radio. Requieren la opción de protocolo correspondiente
- VIP Tool (CX200-SVIP): crea y exporta informes con gráficos a partir de una planilla de Excel, sin programar el instrumento
