Descripción

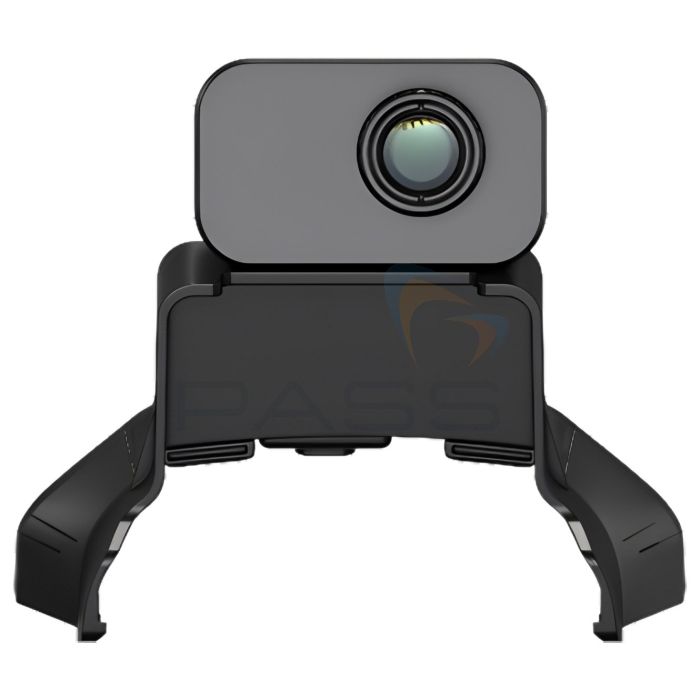

El Mini3R es el módulo térmico opcional de Hikmicro para la cámara de imagen acústica AI76: se monta sobre ella y le suma medición de temperatura sin contacto, que es una magnitud que la cámara acústica no mide. Trae detector de 384 × 288 px, sensibilidad térmica menor o igual a 35 mK y un rango único de medición de -20 °C a 650 °C. El fabricante lo plantea como una inspección de doble función, infrarroja y acústica, con el mismo equipo en la misma pasada. Comparte detector y óptica con el Mini 3, que es otro producto: aquel se conecta a un teléfono Android y este trabaja sobre el AI76.
Características principales

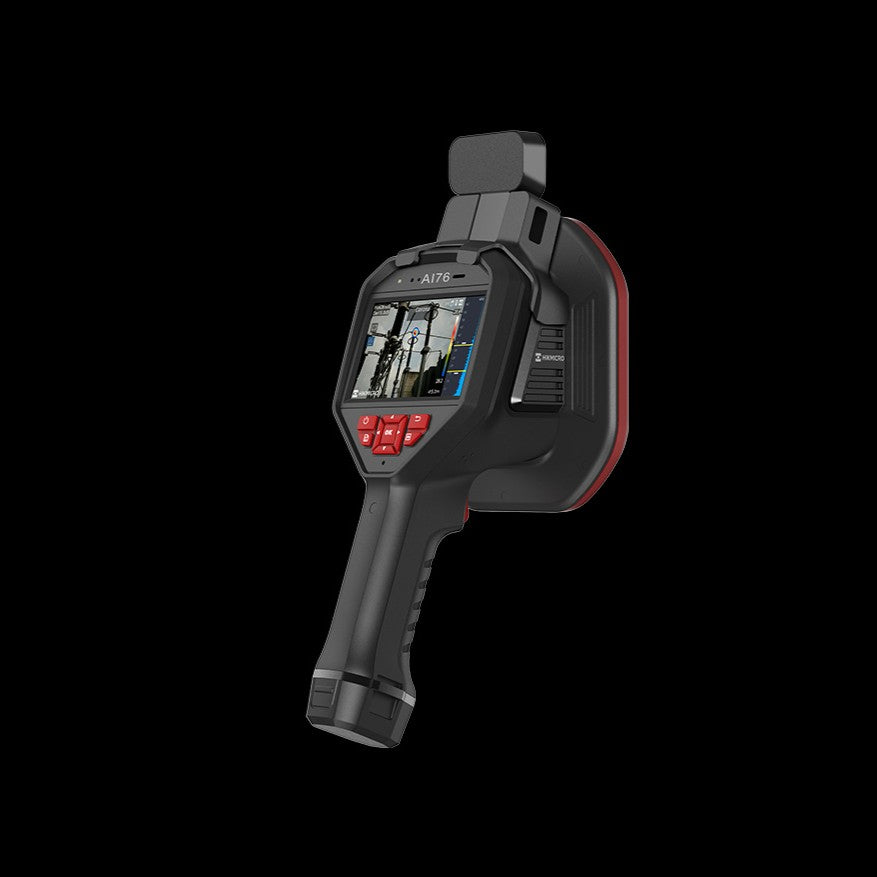

- Módulo térmico opcional para la cámara de imagen acústica Hikmicro AI76. Es el equipo con el que el fabricante declara la combinación, y el Mini3R se vende por separado, con código de fábrica propio.
- No confundir con el Mini 3, que es el módulo térmico para teléfono Android. Comparten el detector y la óptica completa, y los códigos de fábrica se distinguen por una letra: HM-TJ33-10RF-Mini3 contra HM-TJ33P-10RF-Mini3R. En una orden de compra conviene escribir el código completo y el nombre del modelo.
- Detector de 384 × 288 px, 110.592 píxeles reales, con paso de 12 µm. El fabricante declara medición de temperatura infrarroja a pantalla completa, no en un punto suelto.
- Sensibilidad térmica menor o igual a 35 mK, medida a 25 °C con F# = 1,0. Alcanza a mostrar el punto que recién empieza a subir de temperatura.
- Rango único de medición de -20 °C a 650 °C. No hay escala que cambiar a mitad de la inspección: el mismo ajuste cubre desde una sala fría hasta un contacto recalentado.
- Exactitud de máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C. Las condiciones vienen del fabricante y acotan cuándo el número es exigible.
- Lente de 10 mm con F 1,0, campo de visión de 26° × 19° y enfoque manual desde 0,3 m. El fabricante declara lente rotatorio para el ajuste de foco y dirección de inserción ajustable.
- Punto central, punto caliente y punto frío como herramientas de medición, con nivel y rango automático o manual. Es lo que permite leer la imagen térmica en terreno, en el momento de la inspección.
- Grado de protección IP54 y ensayo de caída de 1 m, con 145 g de peso. Son 145 g que se suman a lo que ya cargas en la mano, y conviene saberlo antes de una jornada larga.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- Sensibilidad térmica (NETD): menor o igual a 35 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 10 mm
- Número F: F 1,0
- Campo de visión (FOV): 26° × 19°
- Modo de enfoque: manual
- Distancia mínima de enfoque: 0,3 m
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 650 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Modo de nivel y rango: automático o manual
Sistema
- Interfaz: USB-C
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas del módulo. Requiere Windows de 64 bits
Alimentación
- Consumo: 550 mW
General
- Grado de protección: IP54
- Ensayo de caída: 1 m
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Peso: aprox. 145 g
- Dimensiones: 123,37 × 107,57 × 63,09 mm
- Modelo de fábrica: HM-TJ33P-10RF-Mini3R
Garantía y respaldo
Este accesorio tiene 1 año de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Hikmicro en Chile y opera desde 1992. El respaldo se gestiona acá: el accesorio no cruza la frontera y no tienes que tramitar con el fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos. Si necesitas el certificado de calibración junto con la entrega, indícalo al cotizar.
