Descripción

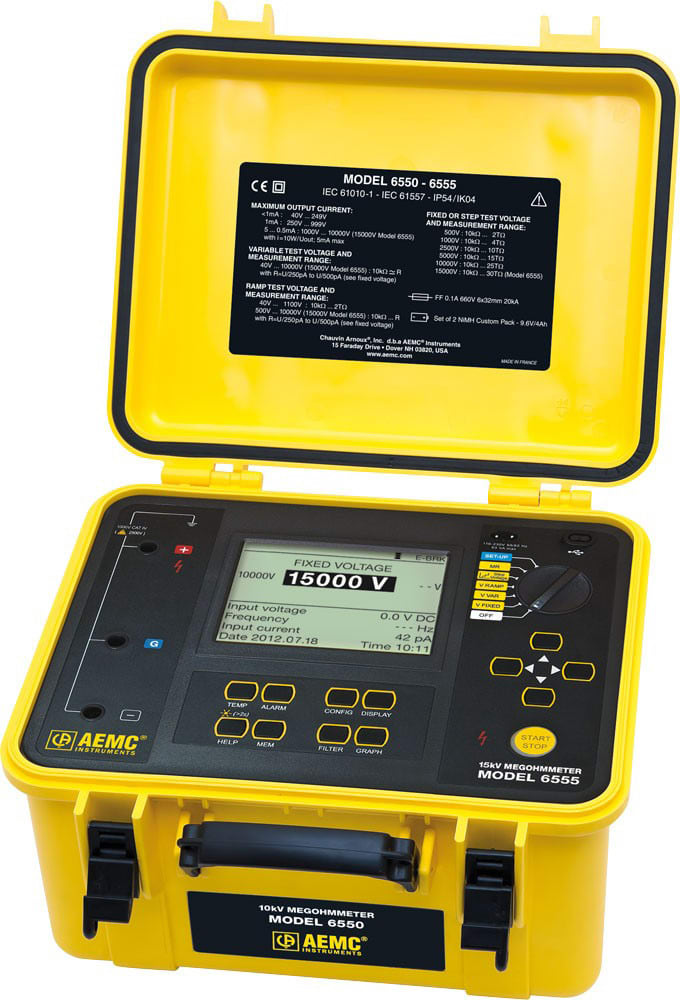

El megaohmímetro modelo 6555 es un instrumento de medición portátil de alta gama diseñado para medir una amplia variedad de valores de resistencia de aislamiento eléctrico en cables y dispositivos que operan a alta tensión. Es el único comprobador de aislamiento gráfico de 15.000 V totalmente automatizado.
El True Megohmmeter ® Modelo 6555 está empaquetado en un estuche resistente que es IP65 cuando está cerrado. Los resultados de la prueba y la información de configuración se muestran en una pantalla LCD gráfica y son exportables a través de DataView ®. Este megóhmetro puede funcionar con batería o con corriente alterna.
El modelo 6555 también ofrece la capacidad de programar perfiles de voltaje de hasta tres pasos (de 40 a 15.000 V), cada uno de los cuales contiene hasta diez pasos. También hay tres perfiles de rampa y tres voltajes de prueba programables además de los voltajes fijos estándar de 500, 1000, 2500, 5000, 10,000 y 15,000V.
Medida de aislamiento
Prueba de voltaje / rango de resistencia:
- 500V: 10 kΩ a 2 TΩ
- 1000V: 10 kΩ a 4 TΩ
- 2500V: 10 kΩ a 10 TΩ
- 5000V: 10 kΩ a 15 TΩ
- 10,000V: 10 kΩ a 25 TΩ
- 15,000V: 10 kΩ a 30 TΩ
Precisión de la medición:
- 10 kΩ a 39.99 GΩ: ± (5% R + 3ct)
- 40.0 GΩ a 10.00 TΩ: ± (15% R + 10ct)
- 400 GΩ a 3.999 TΩ: ± (15% R + 10ct) @ 500 y 1000V solamente
- 4.00 a 10.00 TΩ: ± (20% R + 10ct) @ 2500V
- 4,00 a 15,00 TΩ: ± (20% R + 10ct) @ 5000V
- 4,00 a 25,00 TΩ: ± (20% R + 10ct) @ 10000V
- 4,00 a 29,00 TΩ: ± (20% R + 10 quilates) @ 15000V
Voltaje variable: 40 hasta 15.000 V
