Descripción

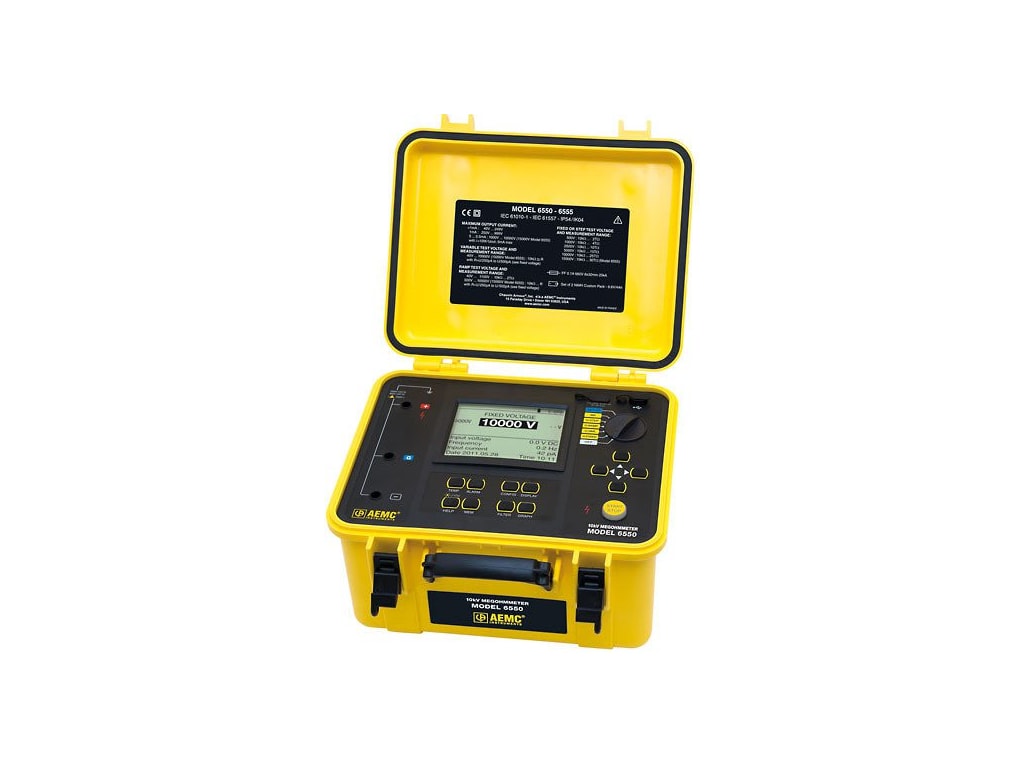

El megaohmímetro modelo 6550 es un instrumento de medición portátil de alta gama diseñado para medir una amplia variedad de valores de resistencia de aislamiento eléctrico en cables y dispositivos que operan a alto voltaje. Es el único comprobador de aislamiento gráfico de 10.000 V totalmente automatizado. El True Megohmmeter ® Modelo 6550 está empaquetado en un estuche resistente que es IP65 cuando está cerrado. Resultados de la prueba y la información de configuración se muestran en una pantalla LCD gráfica, y son exportables a través de DataView ® (siempre). Este megóhmetro puede funcionar con batería o con corriente alterna.
El modelo 6550 también ofrece la capacidad de programar hasta tres perfiles de voltaje de paso (de 40 a 10,000 V), cada uno con hasta diez pasos. También hay perfiles de rampa y tres voltajes de prueba programables además de los voltajes fijos estándar de 500, 1000, 2500, 5000 y 10,000V.
Medida de aislamiento
Prueba de voltaje / rango de resistencia 500V: 10k Ω a 2T Ω
1000V: 10k Ω a 4T Ω 2500V
: 10k Ω a 10T Ω
5000V: 10k Ω a 15T Ω 10,000V
: 10k Ω a 25T Ω
Precisión de la medición 10k Ω a 39.99G Ω: ± (5 porciento R 3ct)
40.0G Ω a 10.00T Ω: ± (15 porciento R 10ct)
400G Ω a 3.999T Ω: ± (15 porciento R 10ct) @ 500 y 1000V solamente
4.00 a 10.00T Ω: ± (20 porciento R 10ct) @ 2500V
4,00 a 15,00T Ω: ± (20 porciento R 10ct) @ 5000V
4,00 a 25,00T Ω: ± (20 porcientoR 10ct) @ 10000V
Voltaje variable 40 hasta 10,000V
