Descripción

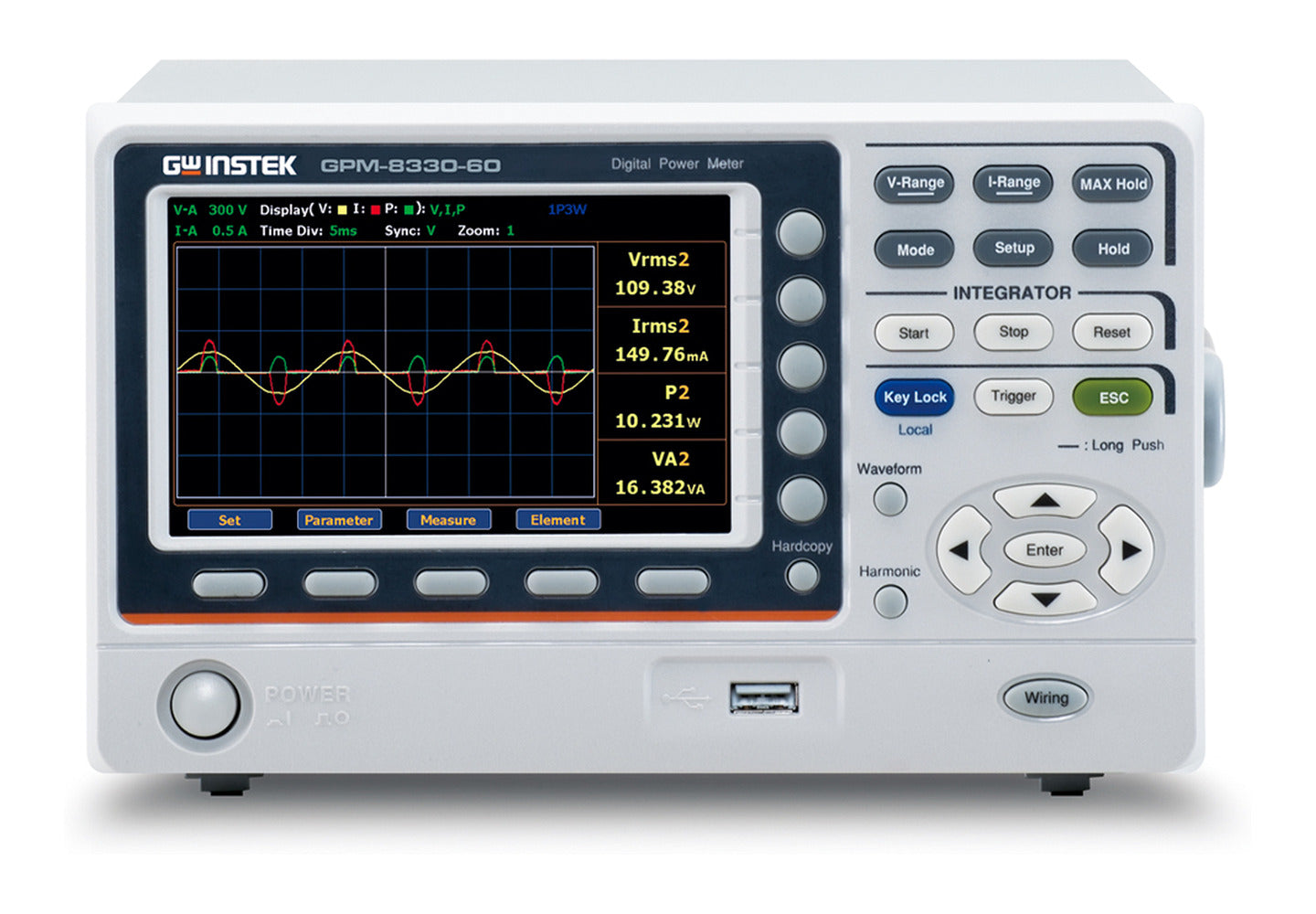

El GPM-8320-60 y el GPM-8330-60 son medidores de potencia digitales de Instek con entrada directa de corriente hasta 60 A: hasta ese valor no necesitas transformador de corriente ni pinza externa. El GPM-8320-60 trae dos elementos de medición y el GPM-8330-60 trae tres, y esa es la diferencia que decide qué sistemas puedes medir. Los dos miden en continua y de 0,1 Hz a 100 kHz, entregan armónicos hasta el orden 50 bajo IEC 61000-4-7 y cubren 42 rangos de potencia, de 15 W a 180 kW.
Características principales
- Entrada directa de corriente hasta 60 A. Sobre ese valor está la entrada de sensor externo, EXT1 y EXT2, así que el instrumento no se queda corto cuando la carga crece.
- Dos elementos de medición en el GPM-8320-60 y tres en el GPM-8330-60. El número de elementos, y no la pantalla ni la interfaz, es lo que define qué configuraciones de cableado alcanzas a medir.
- Ancho de banda de prueba en continua y de 0,1 Hz a 100 kHz, en tensión y en corriente. Cubre el contenido armónico de una fuente conmutada, no solo la fundamental de 50 Hz.
- Armónicos hasta el orden 50, según IEC 61000-4-7, a 50 y 60 Hz. La norma va nombrada en la medición, que es lo que un informe de ensayo necesita citar.
- Medición de onda distorsionada con factor de cresta 3 a rango completo y factor de cresta 6 a medio rango. Es el caso de la corriente de entrada de un equipo con fuente conmutada.
- Cuarenta y dos rangos de potencia, de 15 W a 180 kW, sobre 7 rangos de tensión y 6 de corriente. El mismo instrumento sirve para consumo en espera y para carga industrial.
- Autorango en modo integración. La medición de energía larga no se cae de rango a mitad de camino.
- RS-232C, USB device, USB host y LAN de serie. La captura de pantalla sale directo al USB host, sin PC.
- Opción de fábrica GPM-DA12: mini GPIB más I/O digital. Se instala en fábrica, así que se pide junto con el equipo.
Especificaciones técnicas
Entradas y rangos
- Elementos de medición: 2 (GPM-8320-60) y 3 (GPM-8330-60)
- Entrada directa de corriente: hasta 60 A
- Ancho de banda de prueba en tensión y corriente: continua y de 0,1 Hz a 100 kHz
- Rangos de tensión: 15, 30, 60, 150, 300, 600 y 1000 Vrms, con factor de cresta 3
- Rangos de corriente: 1, 2, 5, 10, 20 y 60 A, con factor de cresta 3
- Rangos de potencia: 42 rangos, de 15 W a 180 kW
- Factor de cresta: 3 a rango completo y 6 a medio rango
- Entrada de sensor de corriente externo: EXT1 y EXT2
Medición y análisis
- Cableado seleccionable: 1P3W, 3P3W, 3P4W y 3V3A
- Armónicos: hasta el orden 50, según IEC 61000-4-7, a 50 y 60 Hz
- Onda distorsionada: medición a rango completo con factor de cresta 3 y a medio rango con factor de cresta 6
- Integración: con autorango
- Resolución de lectura: 5 dígitos
- Captura de pantalla: al USB host
Comunicación y alimentación
- Interfaces estándar: RS-232C, USB device, USB host y LAN
- Opción de fábrica: GPM-DA12, mini GPIB más I/O digital, de instalación en fábrica
- Alimentación: 100 a 240 V AC ±10 %, 50/60 Hz, 35 VA
General
- Modelos: GPM-8320-60 y GPM-8330-60
- Pantalla: LCD TFT de 5"
- Dimensiones: 220 × 132 × 402,5 mm
- Peso: 3,4 kg (GPM-8320-60) y 3,85 kg (GPM-8330-60)
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
