Descripción

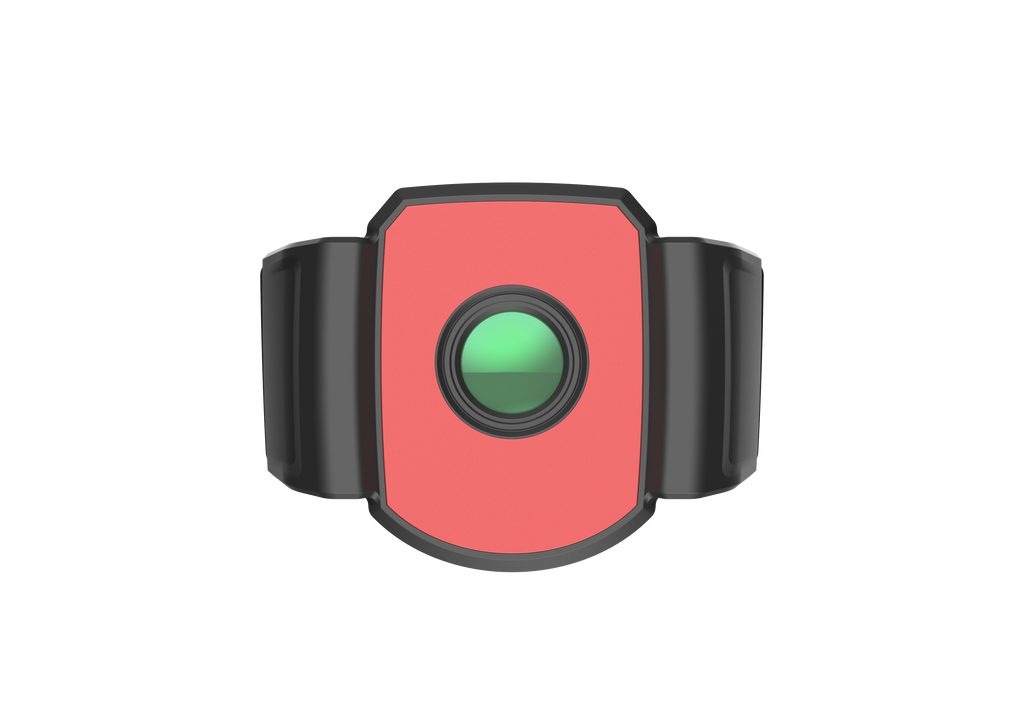

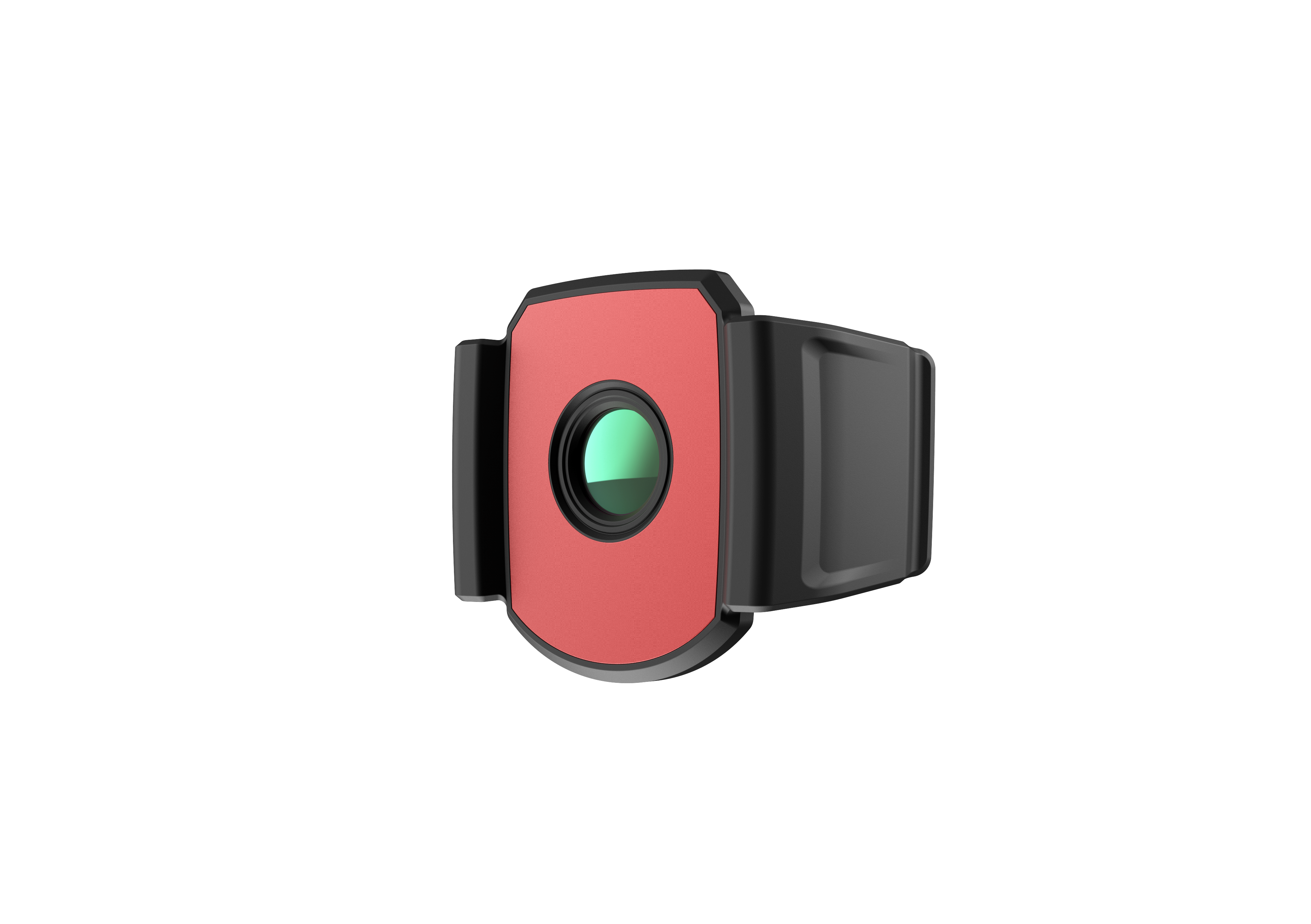

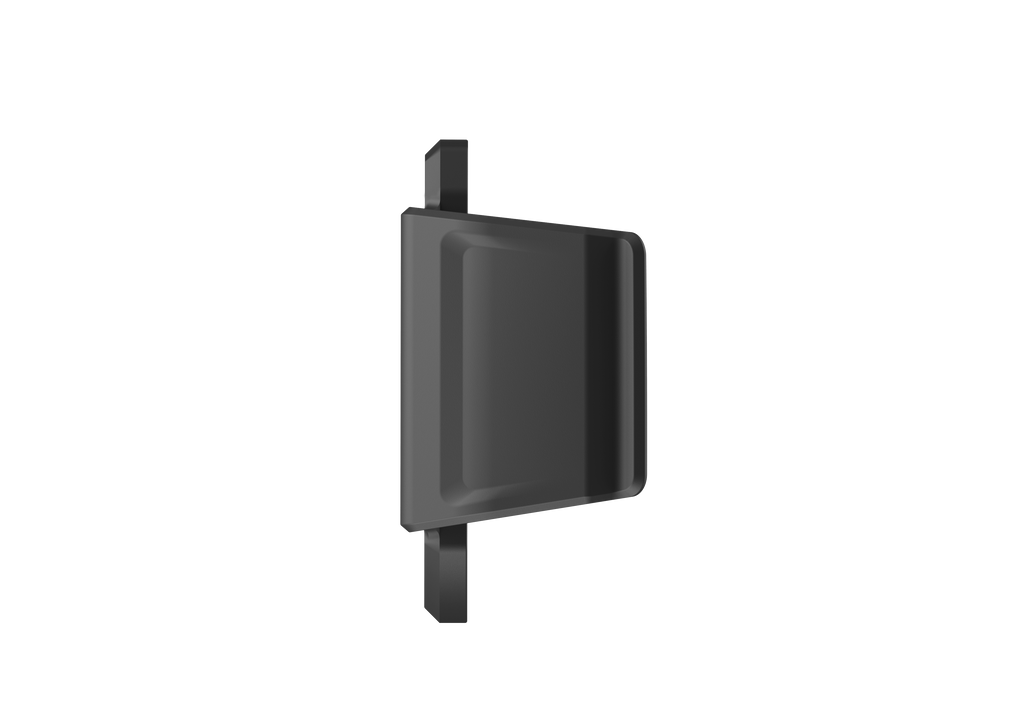

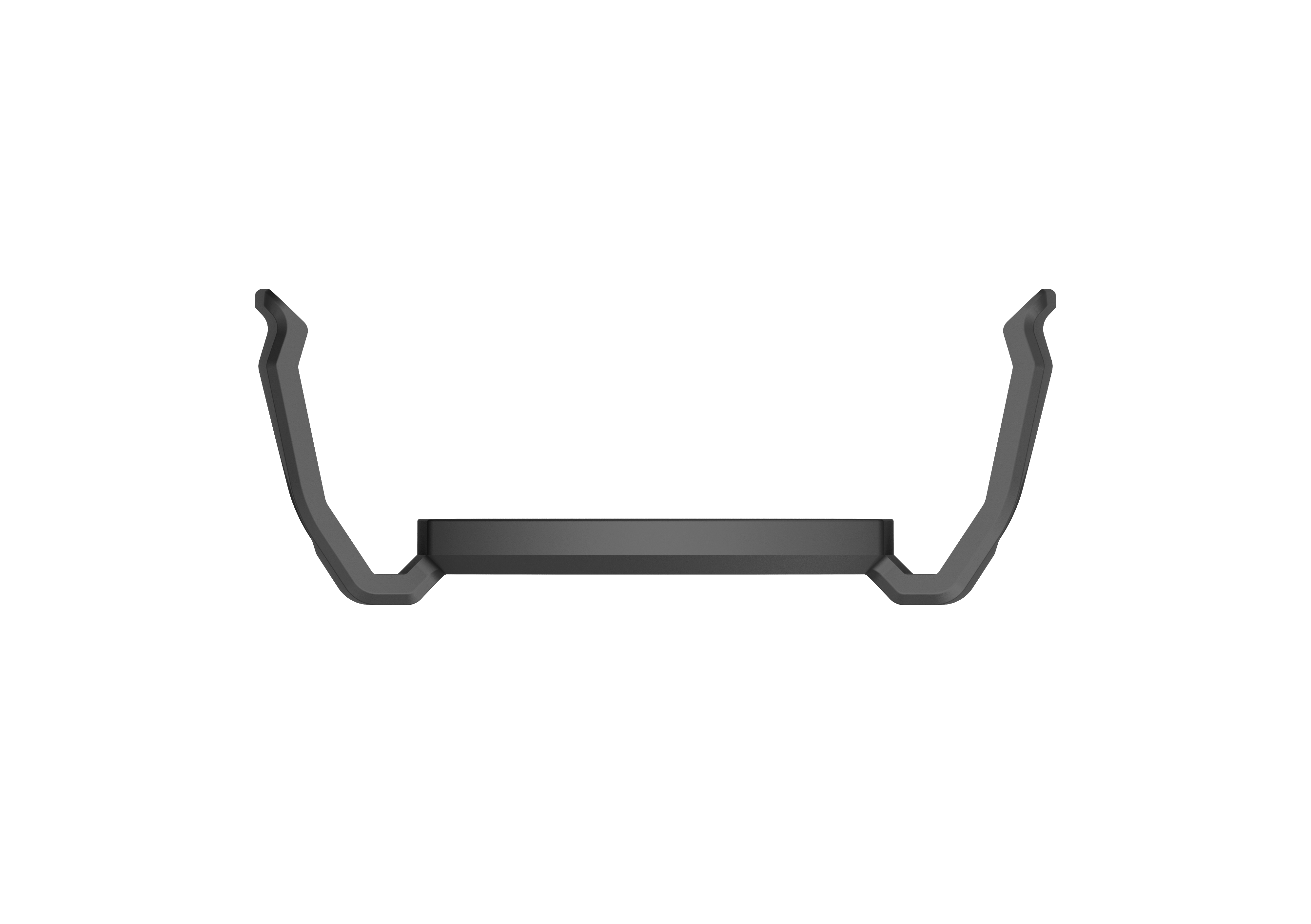

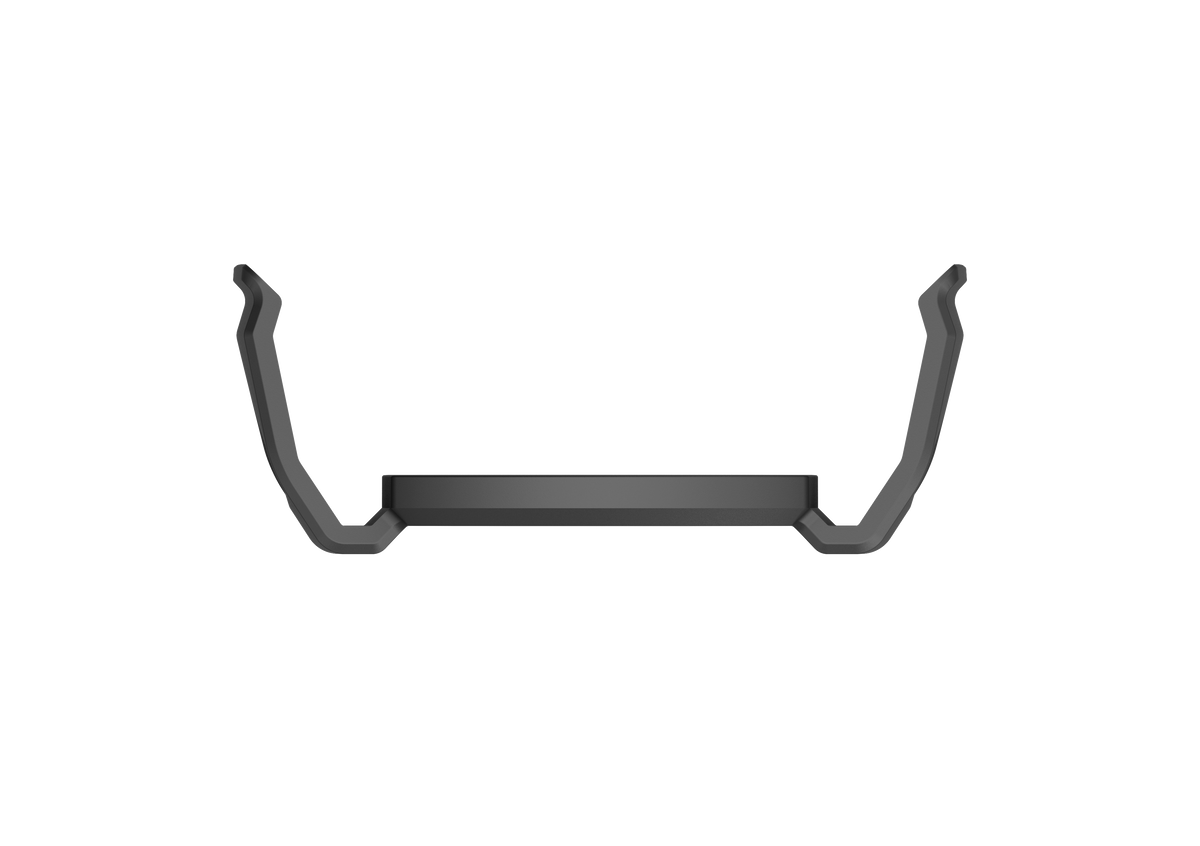

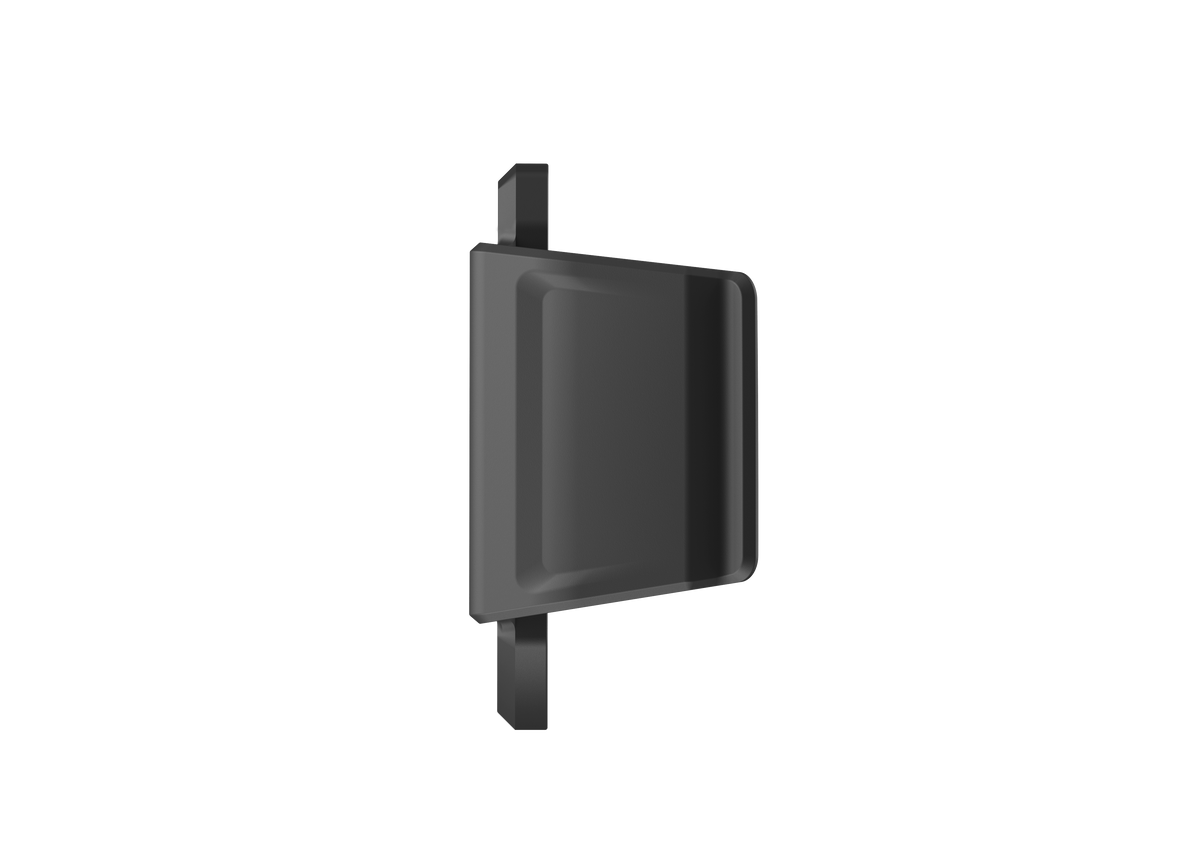

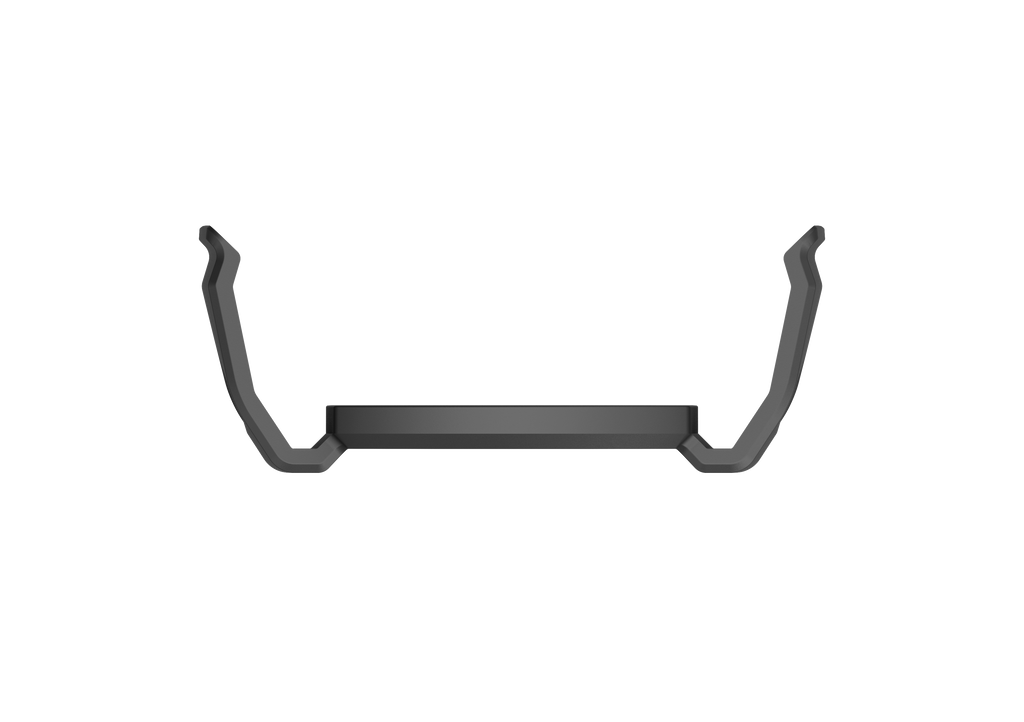

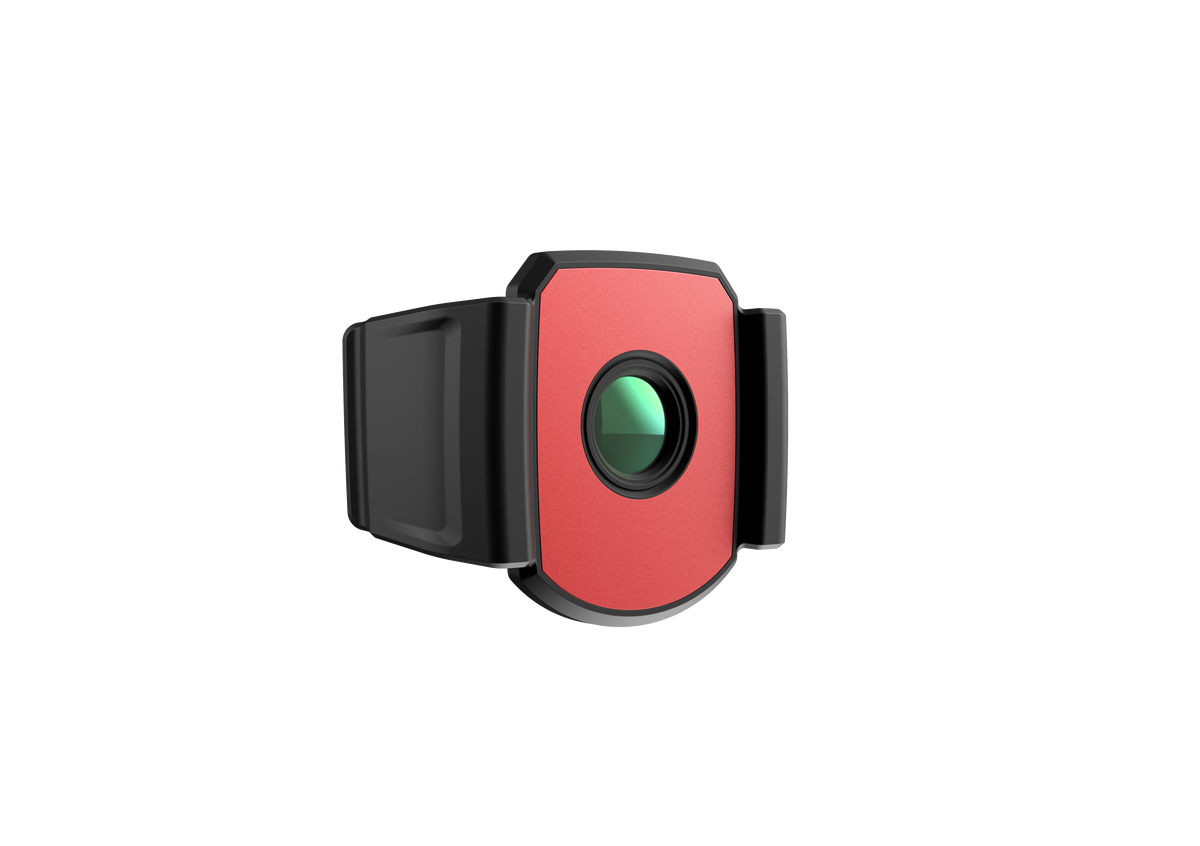

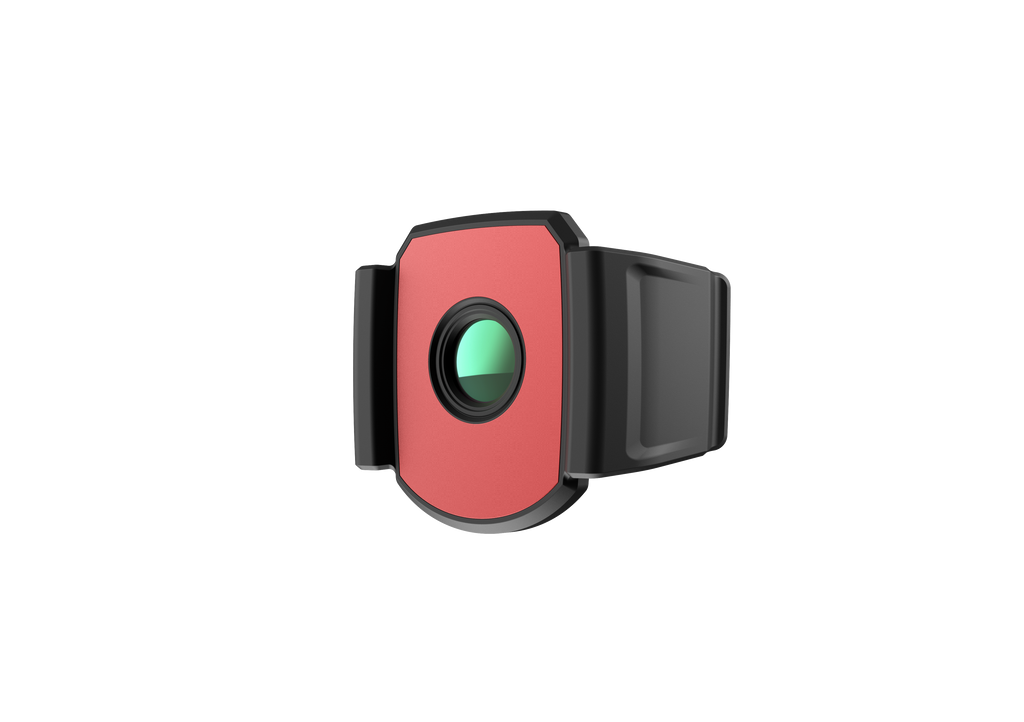

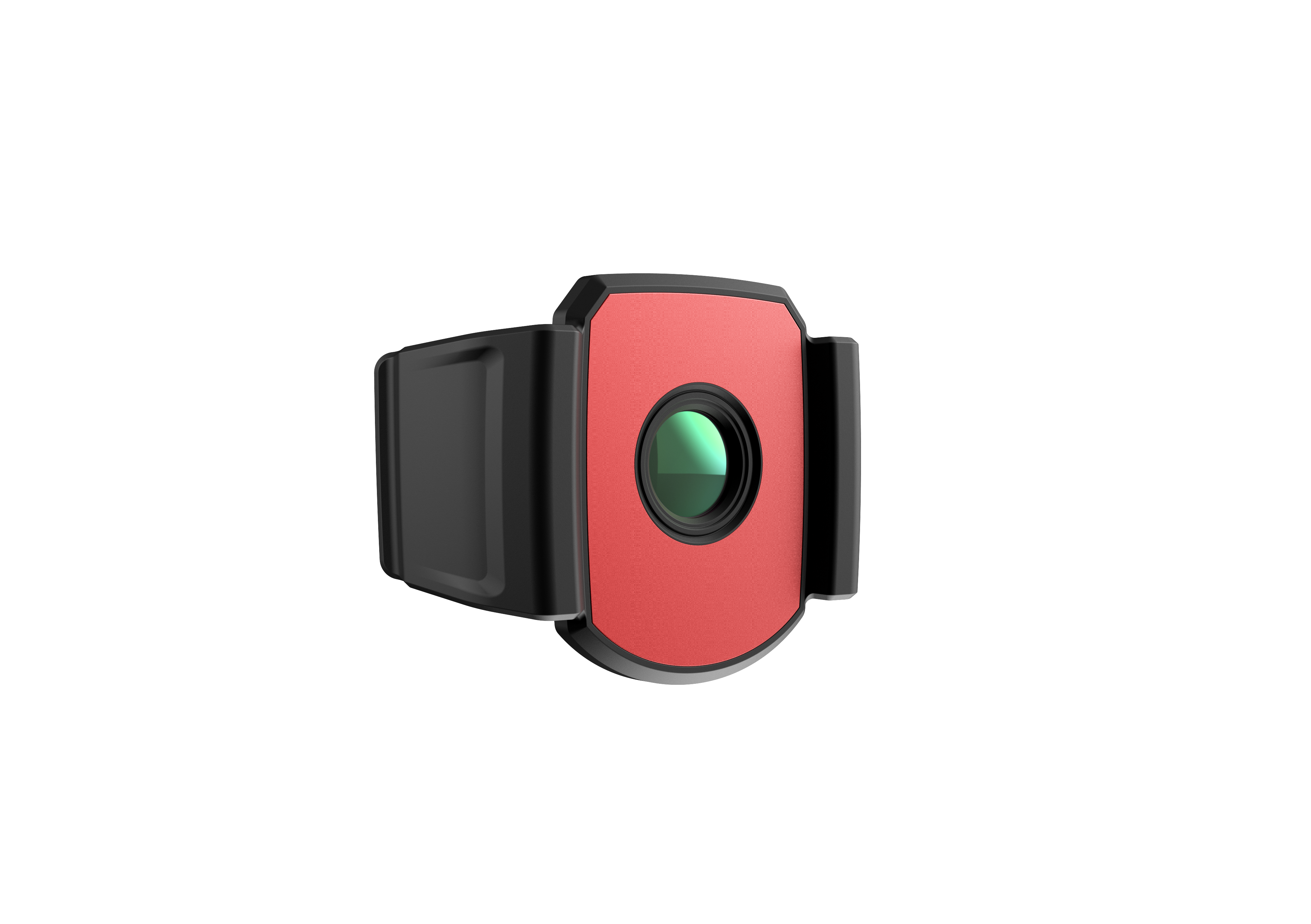

El HM-B201-MACRO es el lente macro que Hikmicro publica para sus cámaras termográficas de la serie B, incluidos el B20S y el B21LS. Trabaja a 30 mm de la superficie y mide objetos desde 500 µm × 500 µm, que es la escala de un componente sobre una placa electrónica.
Compatibilidad
- Hikmicro B20S
- Hikmicro B21LS
- Son los dos modelos de la serie B que vende Avantec, y el fabricante tiene a los dos en su lista.
- La lista completa del fabricante son 12 modelos: B1L, B2L, B20, B10, B11, B21L, B01, B20S, B01S, B10S, B21LS y B11S.
Especificaciones técnicas
- Modelo de fábrica: HM-B201-MACRO
- Distancia focal: 4,6 mm
- Campo de visión (FOV): 36° × 28°
- Resolución espacial (IFOV): 2,55 mrad
- Distancia de trabajo: 30 mm ± 1 mm
- Tamaño mínimo de objetivo para imagen: 100 µm × 100 µm
- Tamaño mínimo de objetivo para medición: 500 µm × 500 µm
- Rango de temperatura del objeto: -20 °C a 150 °C
- Exactitud: máx. (±3 °C, ±3 %)
- Instalación: a presión sobre la cámara, sin herramientas. El fabricante declara que no requiere calibración
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: 14 g
- Dimensiones: 51,4 × 65 × 25 mm
- Aplicaciones declaradas por el fabricante: I+D, verificación y validación de diseño electrónico, inspección de PCB, ensayo de componentes electrónicos y reparación de teléfonos
Garantía y respaldo
Este accesorio tiene 1 año de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
