Descripción

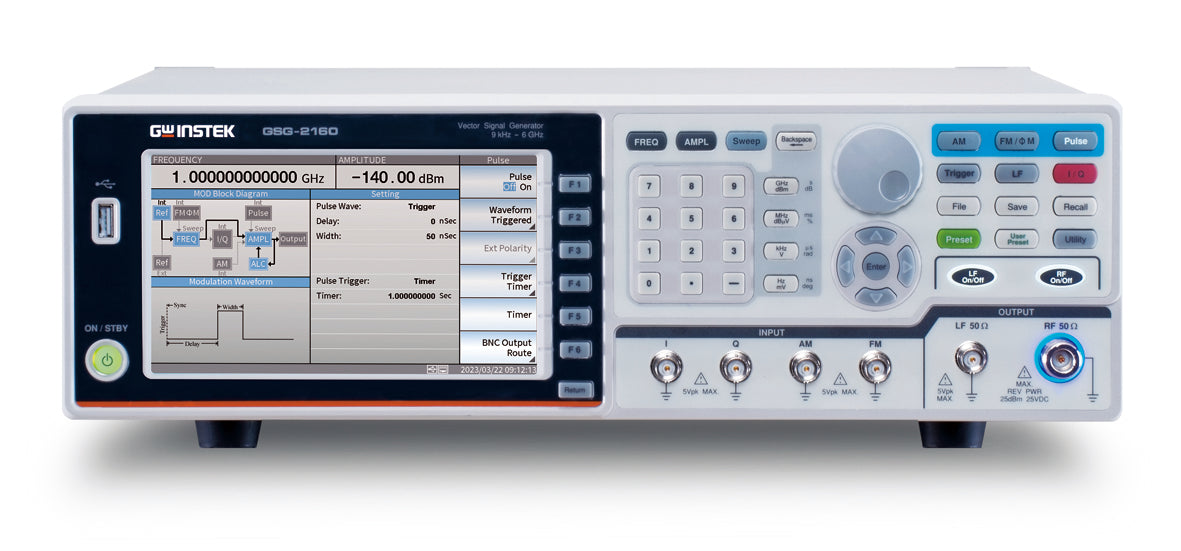

El generador de señales RF vectoriales GSG-2000 (9 kHz - 6 GHz) es ideal para educación en comunicaciones, pruebas de componentes RF (amplificadores, antenas, filtros), electrónica automotriz e IoT. Cubre las necesidades de prueba de productos RF en desarrollo y producción.
Supera a la competencia con un amplio rango de amplitud ( 20 dBm a -140 dBm), bajo ruido de fase (-117 dBc/Hz) y alta precisión de frecuencia (estabilidad de 10 ppm, envejecimiento de 2 ppm, opcional OCXO: 10 ppb y 0.1 ppm).
Incluye modulación analógica AM, FM y PM. El GSG-2160 añade modulación digital (60 MHz) con ASK, PSK, APSK, QAM, FSK, MSK, IQ definidos por el usuario y FSK definidos por el usuario.
También ofrece salida de señales LF (seno, cuadrado, triángulo/rampa, ruido gaussiano) y pulsos de ancho variable. Además, tiene entrada de señal IQ AM/FM/digital y salidas independientes para señales I o Q digitales.
Cuenta con pantalla TFT LCD de 7", interfaces USB, LAN, GPIB (opcional) y comandos SCPI para control remoto. Diseño para rack estándar 3U.
Características principales: Características
Rango de frecuencia: 9 kHz ~ 6 GHz
Resolución de frecuencia: 1 mHz
Estabilidad de frecuencia estándar: 10 ppm, envejecimiento 2 ppm. Opcional AUX (OCXO): 10 ppb, envejecimiento 0.1 ppm.
Rango de amplitud: -140 dBm a 20 dBm
Resolución de ajuste de amplitud: 0.01 dBm
Unidades de ajuste de amplitud: dBm, dBµV, Vrms
Ruido de fase: <-117 dBc/Hz (real) @1 GHz y offset de 20 kHz
Velocidad de muestreo I/Q: 180 MSa/s
Velocidad de conmutación frecuencia/amplitud: ≤ 5 ms
Salida de señales LF/RF y pulsos integrada
Modulación analógica AM, FM, PM integrada
Salida de modulación IQ (solo GSG-2160): hasta 60 MHz en banda base I/Q, hasta 120 MHz RF I Q
Modulación digital ASK, PSK, APSK, QAM, FSK, MSK e IQ/FSK definidos por el usuario integrada
Interfaces USB, LAN y GPIB (opcional). Comandos SCPI.
