Descripción

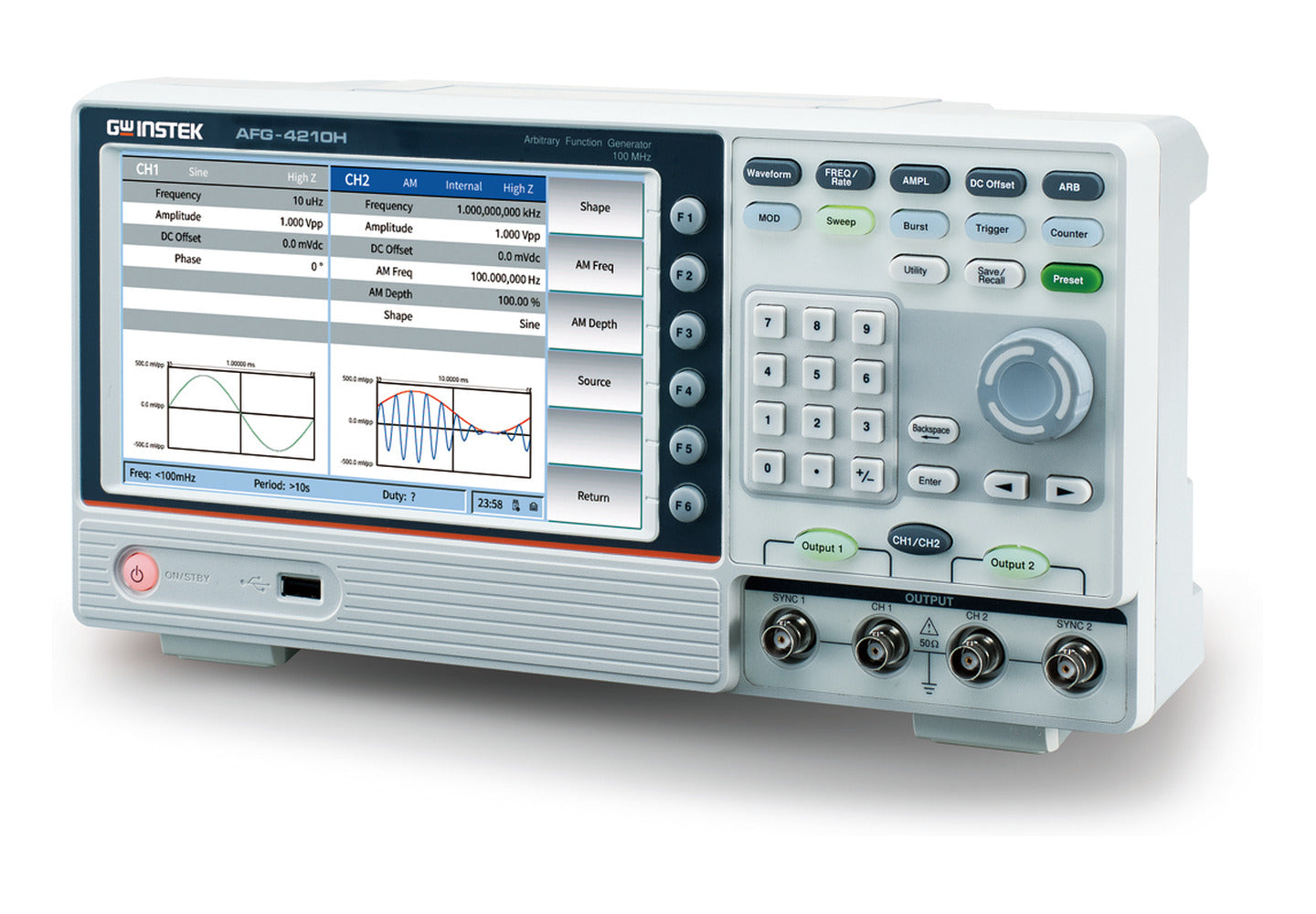

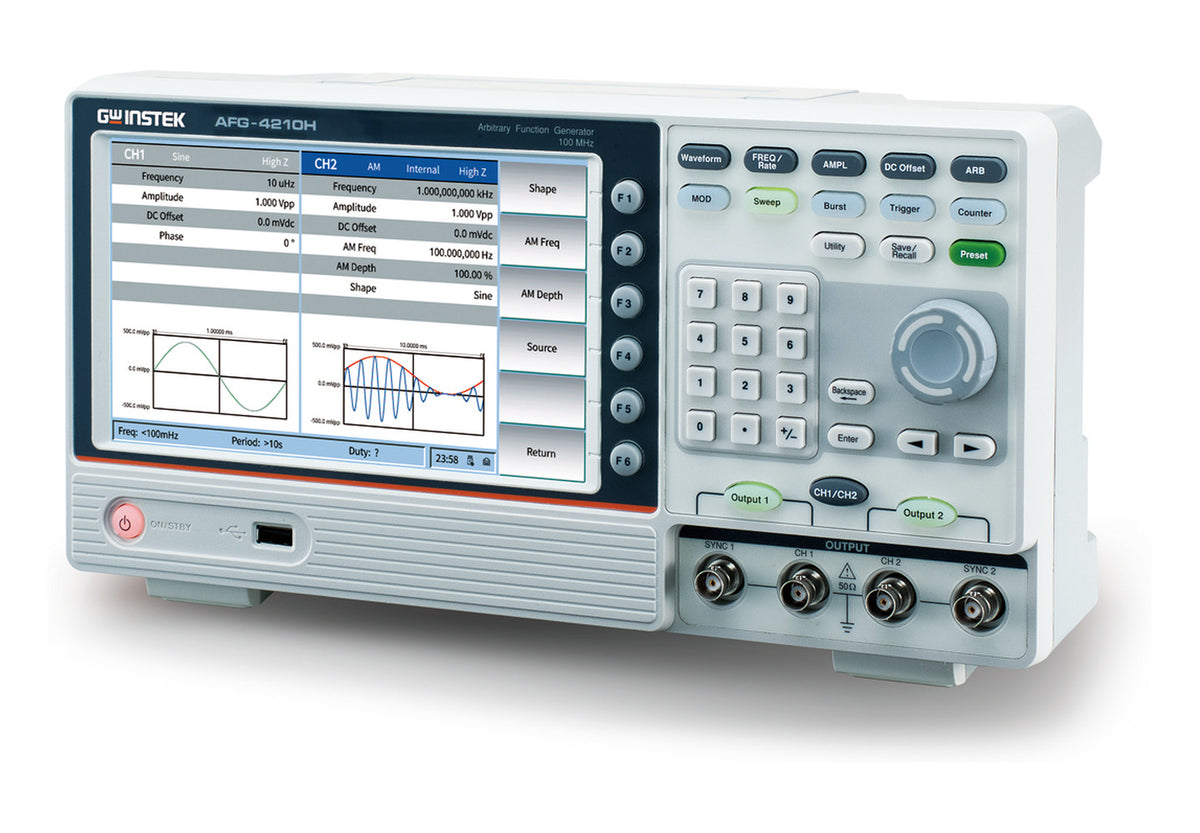

El AFG-4000 es la serie de generadores de funciones arbitrarias de Instek para banco de laboratorio, aula y puesto de ensayo. Son ocho modelos que van de 25 a 250 MHz de ancho de banda en seno, con 14 o 16 bits de resolución vertical y hasta 1,25 GSa/s de muestreo, así que la serie cubre desde una práctica de electrónica básica hasta la caracterización de un filtro. Los cinco modelos superiores traen panel multitáctil y LAN, y los ocho manejan modulación, barrido, ráfaga y contador de frecuencia.
Características principales
- Ocho modelos en una sola serie, de 25 MHz a 250 MHz. Cambias de ancho de banda sin cambiar de interfaz ni de manual de programación.
- 16 bits de resolución vertical desde el AFG-4235 hacia arriba. Es el campo que separa esta serie de un generador de 14 bits cuando la forma arbitraria tiene detalle fino.
- Memoria de forma arbitraria de 10 M por canal en seis de los ocho modelos. El AFG-4125E y el AFG-4125AE se quedan en 16 k por canal, y esa es la diferencia real entre la entrada de la serie y el resto.
- Resolución mínima de frecuencia de 1 µHz en toda la serie. Alcanza para barridos donde un paso de 1 mHz ya es grueso.
- El AFG-4125AE trae amplificador de potencia integrado en su canal. Es el modelo para excitar una carga directamente, sin etapa externa.
- Catorce esquemas de modulación, entre ellos ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK y OSK. Cubre la prueba de modulación digital sin equipo adicional.
- Salida conmutable entre 50 Ω y alta impedancia. Evita el error de factor dos en amplitud cuando la carga no es de 50 Ω.
- Dos canales en seis de los ocho modelos. El AFG-4125E y el AFG-4125AE son de un canal.
- Pantalla TFT de 8" en los ocho modelos, con panel multitáctil y LAN en los cinco superiores. Los tres modelos E se manejan por USB.
Especificaciones técnicas
Salida de señal
- Canales: 1 (AFG-4125E y AFG-4125AE) y 2 (los otros seis)
- Ancho de banda en seno: 25 MHz (AFG-4125E, AFG-4125AE y AFG-4225E), 35 MHz (AFG-4235), 60 MHz (AFG-4260), 80 MHz (AFG-4280), 100 MHz (AFG-4210H) y 250 MHz (AFG-4225H)
- Frecuencia de muestreo: 125 MSa/s (AFG-4125E, AFG-4125AE y AFG-4225E), 500 MSa/s (AFG-4235, AFG-4260, AFG-4280 y AFG-4210H) y 1,25 GSa/s (AFG-4225H)
- Resolución vertical: 14 bit (AFG-4125E, AFG-4125AE y AFG-4225E) y 16 bit (los otros cinco)
- Memoria de forma arbitraria: 16 k por canal (AFG-4125E y AFG-4125AE) y 10 M por canal (los otros seis)
- Resolución mínima de frecuencia: 1 µHz
- Amplificador de potencia integrado: solo AFG-4125AE
- Impedancia de salida: conmutable entre 50 Ω y alta impedancia
Modulación y barrido
- Modulación: AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK y SUM
- Barrido y ráfaga: en toda la serie
- Contador de frecuencia: integrado, en toda la serie
Comunicación y control

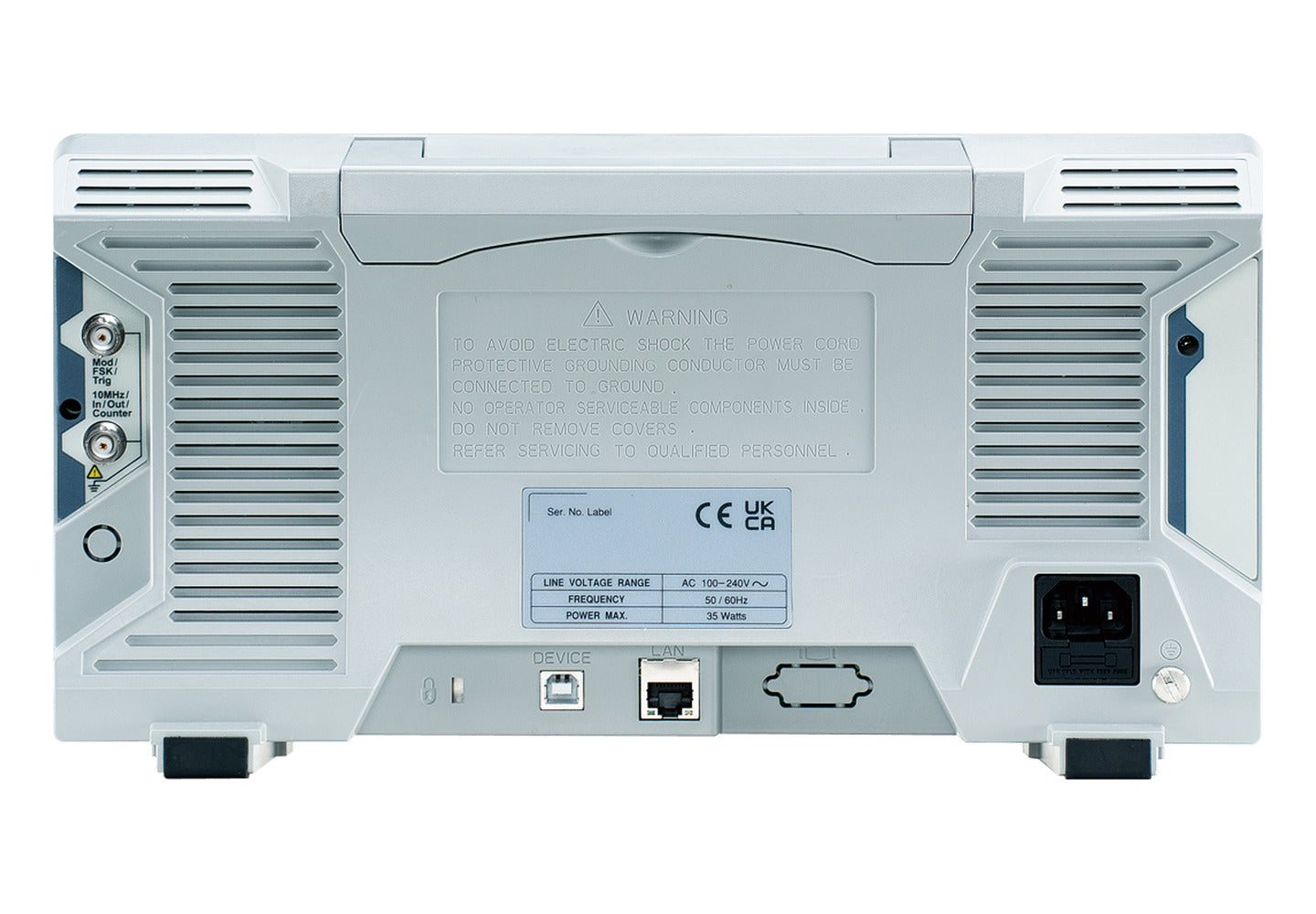

- Interfaz: USB host y USB device (AFG-4125E, AFG-4125AE y AFG-4225E); USB y LAN (los otros cinco)
- Panel táctil: multitáctil en AFG-4235, AFG-4260, AFG-4280, AFG-4210H y AFG-4225H
General
- Modelos de la serie: AFG-4125E, AFG-4125AE, AFG-4225E, AFG-4235, AFG-4260, AFG-4280, AFG-4210H y AFG-4225H

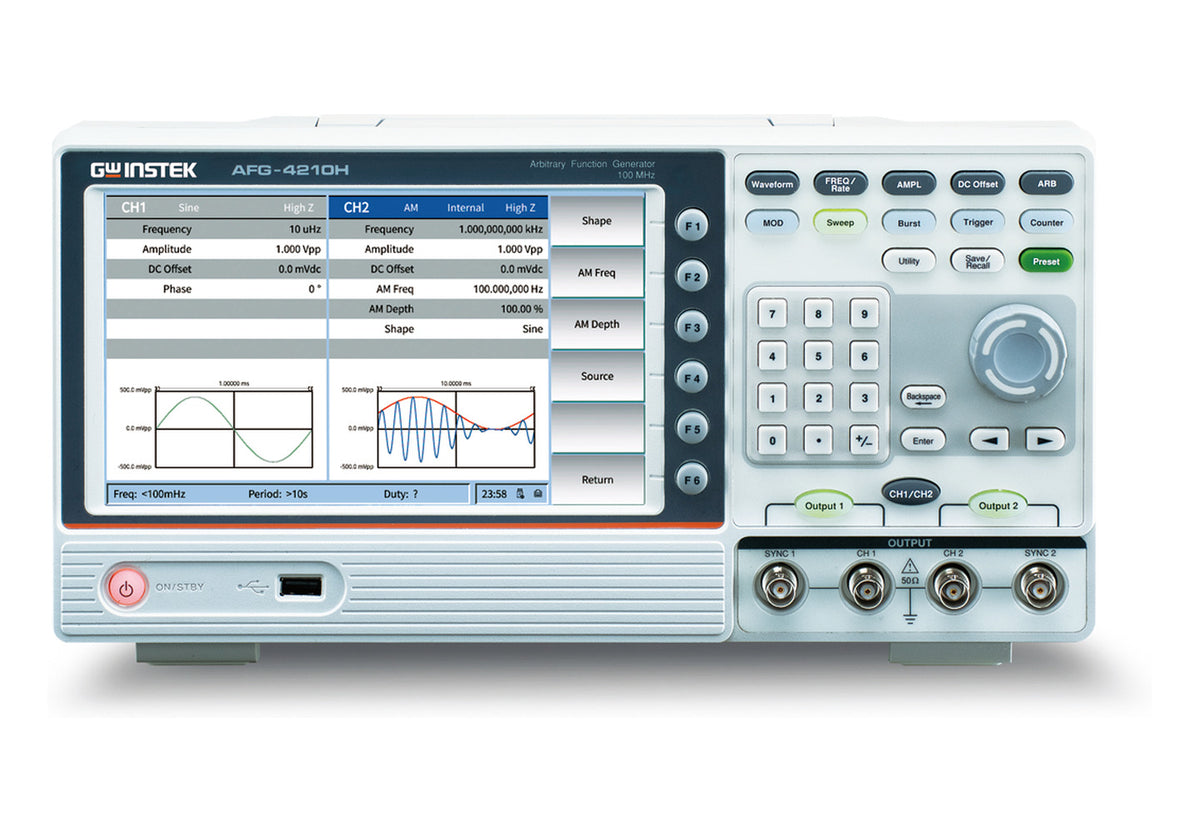

- Pantalla: LCD TFT de 8", 800 × 480
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
