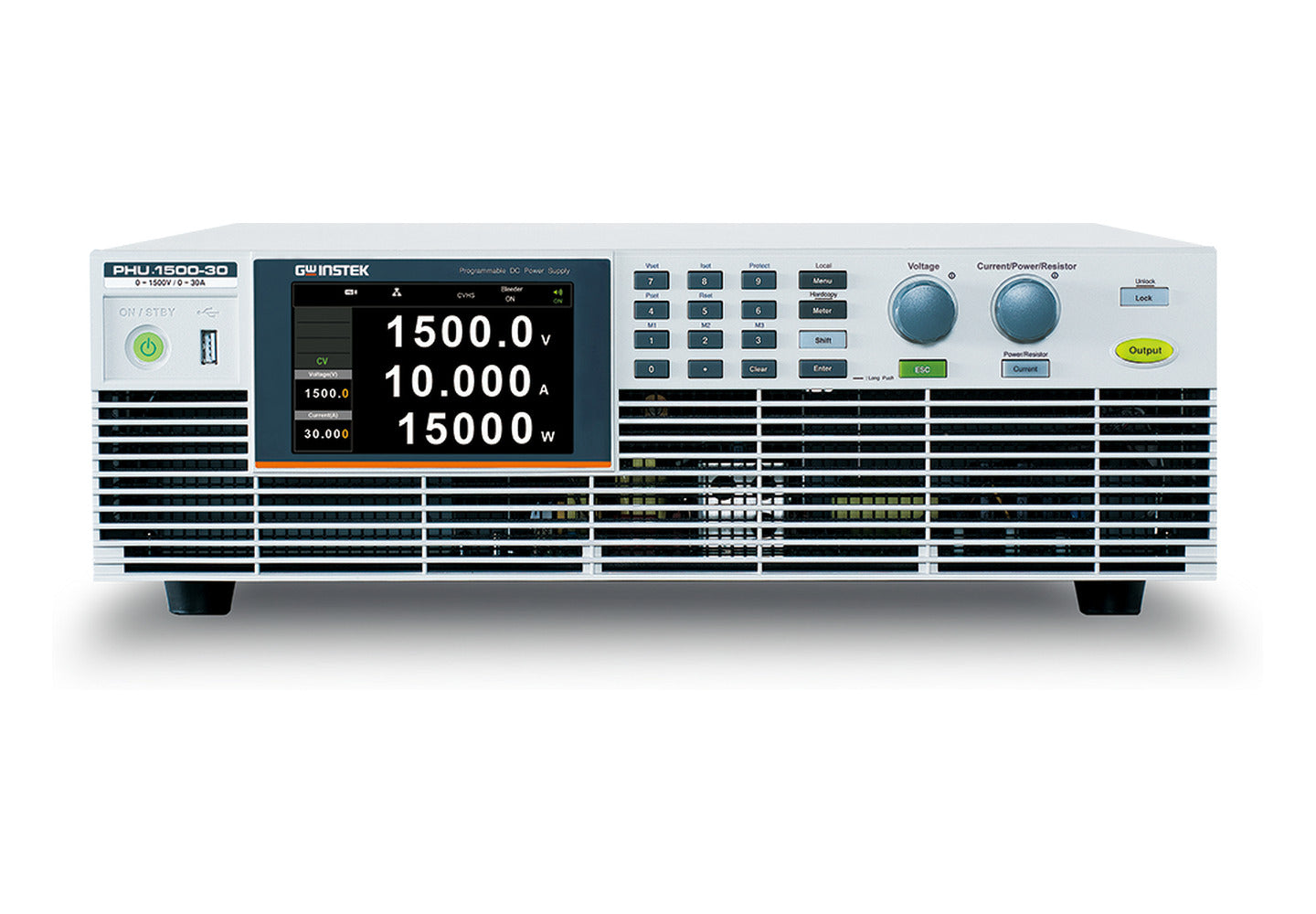

Fuente de poder DC programable GW Instek PHU 1500-30 vista de frente, en gabinete de rack de 3U, con la pantalla marcando 1500 V, 10 A y 15.000 W en modo tensión constante.

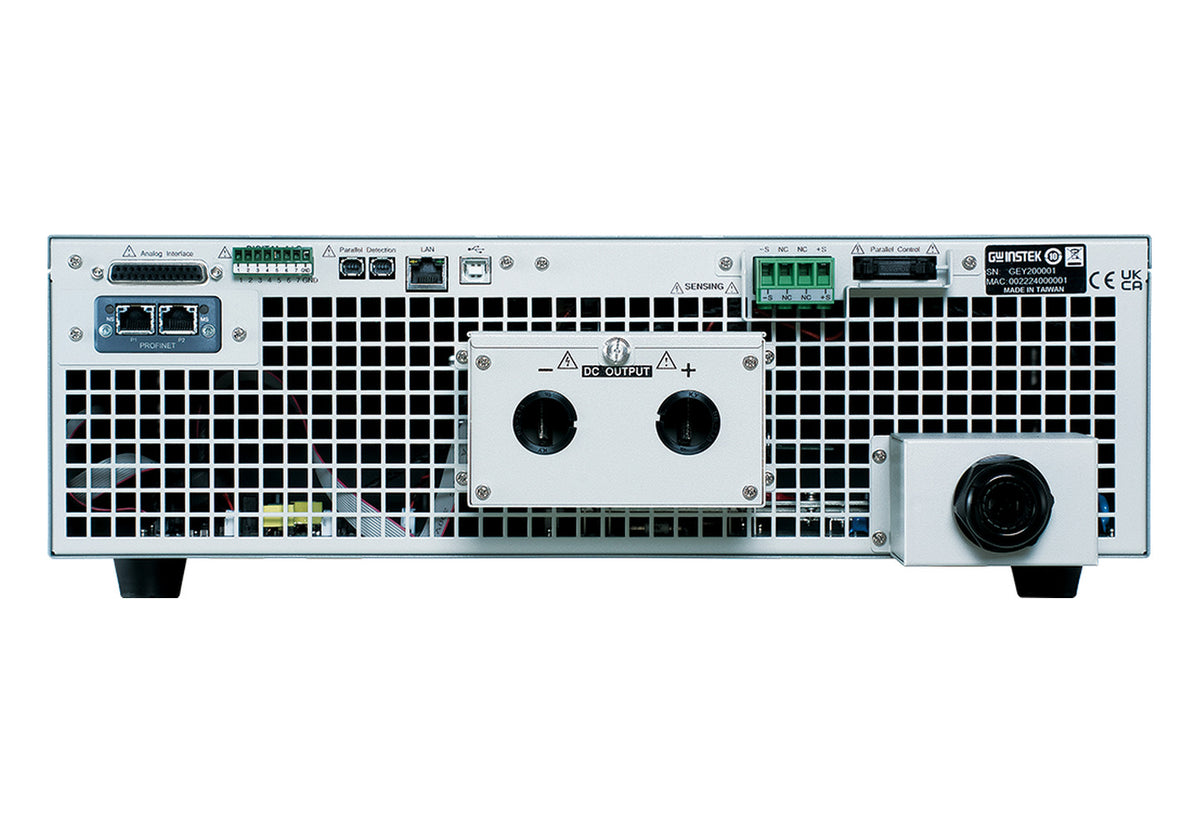

Panel trasero de una fuente de poder DC GW Instek de la serie PHU, con los bornes de salida DC bajo tapa protectora, bloque de sensado remoto, interfaz analógica, LAN, USB y conector de control en paralelo.
Haz clic para agrandar la imagen
Fuente de poder DC programable GW Instek PHU 1500-30 vista de frente, en gabinete de rack de 3U, con la pantalla marcando 1500 V, 10 A y 15.000 W en modo tensión constante.Panel trasero de una fuente de poder DC GW Instek de la serie PHU, con los bornes de salida DC bajo tapa protectora, bloque de sensado remoto, interfaz analógica, LAN, USB y conector de control en paralelo.

Instek PHU · Fuente de poder DC programable multirango de 5 a 15 kW

InstekModelo: PHUSKU: 2180
Precio:
$0 CLP+ IVA
Stock:
Consultar disponibilidad
Descargar ficha técnica (PDF)

Descripción

El PHU es la familia de fuentes de poder DC programables de alta potencia de Instek, y lo que la define es el multirango: la salida no tiene un punto fijo de tensión y corriente, sino una envolvente de potencia constante. El mismo equipo entrega tensión alta con corriente baja, o corriente alta con tensión baja, según lo que pida la carga. Son 18 modelos que cruzan tres potencias, 5, 10 y 15 kW, con seis tensiones máximas de 80 a 1500 V. Todos son de un canal, van en rack de 19 pulgadas y 3U, se operan desde el navegador con el servidor web integrado y admiten conexión en paralelo de hasta diez unidades. Al pedir hay que elegir la configuración de entrada AC, y en Chile una acometida trifásica de 380 V corresponde a la variante -D.

Características principales

  • Salida multirango, con envolvente de potencia constante. El fabricante publica la relación de potencia de salida de cada modelo: 3 en los de 500, 750, 1000 y 1500 V, 2,8 en los de 200 V y 2,72 en los de 80 V. Un PHU 200-140, de 10 kW, entrega hasta 200 V o hasta 140 A según la carga, y la combinación de tensión y corriente disponible es 2,8 veces la de una fuente de rango fijo de la misma potencia.
  • Dieciocho modelos en una familia: tres potencias por seis tensiones máximas. El código nombra la tensión y la corriente máximas, así que un PHU 500-60 son 500 V y 60 A, y su potencia es de 10 kW. Eliges el techo de tensión que necesita el ensayo sin cambiar de familia, de interfaz ni de manual de programación.
  • La configuración de entrada AC se elige al pedir, y en Chile la que corresponde a una acometida trifásica es la -D. Son tres: -B, monofásica de 200 V; -C, trifásica de 3 hilos y 200 V, que en 5 y 10 kW también acepta monofásico; y -D, trifásica de 4 hilos y 380 V, que es la forma de la red trifásica chilena. Dos datos que ayudan a decidir: el modelo de 10 kW en monofásico consume 64 A en una sola fase, y el de 15 kW no tiene versión monofásica. Si no tienes claro con qué alimentación cuentas, dínoslo al cotizar: la variante se define en el pedido, no después.
  • Servidor web integrado (AWS, Advanced Web Server). Operas y monitoreas la fuente desde el navegador, sin instalar software en el PC del laboratorio.
  • Conexión en paralelo de hasta diez unidades con APC (Adaptive Parallel Connection). Admite modelos de la misma tensión y distinta potencia, así que puedes sumar una fuente nueva a la que ya tienes en el banco. Diez unidades de 15 kW llegan a 150 kW, y esa configuración necesita los kits de cable, el kit mecánico y las barras de bus, que van aparte.
  • Exactitud de 0,1 % de la tensión nominal, 0,2 % de la corriente nominal y 1 % de la potencia nominal. Es la misma cifra al ajustar desde el panel, al programar por interfaz y al medir.
  • Slew rate ajustable en tensión y en corriente, más resistencia interna programable: la forma de la rampa se define en el equipo. El tiempo de subida es de 30 ms, y el de bajada es de 80 ms con carga resistiva nominal y de 1000 a 1200 ms sin carga. Si tu ensayo apaga la salida contra una carga liviana, el número que aplica es el segundo.
  • Circuito de bleeder con control ON, OFF y automático. El fabricante permite desactivarlo para aplicaciones con batería, que es justo donde un bleeder activo descarga lo que estás midiendo.
  • USB, LAN y control analógico aislado de serie en los 18 modelos. Los buses industriales son una tarjeta de fábrica y se elige una sola entre seis: no vienen todas incluidas y no se agregan después de la compra.
  • Funciones opcionales para ensayo de energía: simulador de arreglo fotovoltaico, simulación de batería, seguimiento del punto de máxima potencia (MPPT), datalogger y medidor de capacidad y energía. La secuencia programable, en cambio, es estándar.
  • Marcado CE declarado por el fabricante, con rigidez dieléctrica de 1500 Vac o 2130 Vdc durante un minuto y resistencia de aislación de 100 MΩ o más a 500 Vdc. En un equipo que llega a 1500 V, esos dos números son parte de la decisión.
  • Etapa de potencia con carburo de silicio (SiC), en formato de rack de 19 pulgadas y 3U. Un equipo de 15 kW ocupa tres unidades de rack y pesa menos de 40 kg.

Especificaciones técnicas

Salida

  • Canales de salida: 1, en los 18 modelos
  • Potencia de salida: 5 kW, 10 kW y 15 kW, según el modelo
  • Tensión máxima de salida: 80, 200, 500, 750, 1000 y 1500 V, según el modelo
  • Corriente máxima de salida: de 10 A en el PHU 1500-10 a 510 A en el PHU 80-510, según el modelo
  • Relación de potencia de salida (multirango): 3 en los modelos de 500, 750, 1000 y 1500 V; 2,8 en los de 200 V; 2,72 en los de 80 V

Regulación y exactitud

  • Exactitud de ajuste, de programación y de medición: 0,1 % de la tensión nominal, 0,2 % de la corriente nominal y 1 % de la potencia nominal
  • Regulación de línea: 0,01 % de la tensión nominal en modo C.V y 0,05 % de la corriente nominal en modo C.C
  • Regulación de carga: 0,02 % de la tensión nominal en modo C.V y 0,1 % de la corriente nominal en modo C.C. Ambas medidas en el punto de sensado remoto
  • Rizado y ruido, pico a pico: de 200 mV en el modelo de 80 V a 2400 mV en el de 1500 V, medido de 10 Hz a 20 MHz
  • Rizado y ruido, rms: de 16 mV en el modelo de 80 V a 400 mV en el de 1500 V, medido de 5 Hz a 1 MHz. El valor pico a pico de los modelos de 80 y 200 V se mide con sonda 1:1 y el de los modelos de 500 a 1500 V con sonda 100:1, así que no se comparan entre sí
  • Resolución de ajuste: 0,01 V o 0,1 V en tensión, 0,01 A o 0,001 A en corriente y 0,1 W o 1 W en potencia, según el modelo
  • Rango de programación: 0 a 105 % del valor nominal en tensión y corriente, y 0 a 102 % en potencia. Es el rango que acepta el equipo al programar, no salida garantizada por sobre el valor nominal
  • Valor mínimo garantizado: 0,2 % de la tensión nominal y 0,4 % de la corriente nominal
  • Coeficiente de temperatura: 100 ppm/°C del valor nominal, tras 30 minutos de calentamiento
  • Compensación de remote sense: 5 % de la tensión nominal
  • Tiempo de subida y de bajada: subida 30 ms; bajada 80 ms con carga resistiva nominal y de 1000 a 1200 ms sin carga, según el modelo
  • Respuesta transitoria: 1,5 ms, con escalón de carga del 10 % al 90 % de la corriente nominal

Operación y protecciones

  • Modos de operación: prioridad de tensión (C.V) y prioridad de corriente (C.C), cada una con modo de alta y de baja velocidad (CVHS, CVLS, CCHS y CCLS)
  • Slew rate: ajustable en tensión y en corriente
  • Resistencia interna: programable, con rango propio de cada modelo
  • Remote sense: sí
  • Secuencia programable: estándar
  • Retardo de encendido y de apagado de la salida: hasta 99,99 s
  • Circuito de bleeder: control ON, OFF y automático
  • Memorias de configuración: 3 presets
  • Bloqueo de panel: sí
  • Conexión en paralelo: hasta 10 unidades con APC, con modelos de la misma tensión y distinta potencia. Requiere los kits de cable PHU-PC01 a PHU-PC09, el kit mecánico PHU-01A y las barras de bus
  • Protecciones: OVP, OCP, OPP, UVL, OVL, OCL, UCL, AC-FAIL, PUF (falla de módulo de potencia), SENSE (conexión de sensado incorrecta) y SD (apagado). El rango de OPP va de 100 a 5500 W en los de 5 kW, de 200 a 11000 W en los de 10 kW y de 300 a 16500 W en los de 15 kW
  • Límite de potencia: fijo, en torno al 102 % de la potencia nominal

Comunicación y control

  • Interfaces estándar: USB (host tipo A y dispositivo tipo B, 1.1 y 2.0, clase CDC) y LAN
  • Servidor web: AWS (Advanced Web Server), operación y monitoreo desde el navegador
  • Control analógico aislado: programación de tensión, corriente, potencia y resistencia interna, de 0 a 100 % con exactitud de ±1 % del valor nominal; monitores de tensión y corriente de 0 a 5 V o de 0 a 10 V, con exactitud de ±1 %
  • Señales del control analógico: entrada de alarma, control ON/OFF de salida con lógica seleccionable, borrado de alarma e indicadores CV, CC, CP, ALM, PWR ON y OUT ON por colector abierto optoacoplado, máximo 30 V y 8 mA
  • Opción de fábrica, se elige una: PHU-IF01 (GPIB), PHU-IF02 (RS-232 y RS-485 por RJ45), PHU-IF03 (I/O digital aislada), PHU-IF04 (CANbus), PHU-IF05 (DeviceNet) o PHU-IF06 (tarjeta riser Anybus)
  • Panel trasero: control analógico, puerto Anybus, I/O digital, interconexión de paralelo, LAN, USB tipo B, terminal de salida DC, remote sense, control de paralelo y entrada AC

General

  • Modelos de tensión media: PHU 500-30 y PHU 750-20 (5 kW), PHU 500-60 y PHU 750-40 (10 kW), PHU 500-90 y PHU 750-60 (15 kW)
  • Modelos de alta tensión: PHU 1000-15 y PHU 1500-10 (5 kW), PHU 1000-30 y PHU 1500-20 (10 kW), PHU 1000-45 y PHU 1500-30 (15 kW)
  • Modelos de alta corriente: PHU 80-170 y PHU 200-70 (5 kW), PHU 80-340 y PHU 200-140 (10 kW), PHU 80-510 y PHU 200-210 (15 kW)
  • Configuración de entrada AC: -B monofásica de 200 V (180 a 265 Vac), -C trifásica de 3 hilos y 200 V (180 a 265 Vac), -D trifásica de 4 hilos y 380 V (342 a 528 Vac, cubre 380, 400, 415, 440, 460 y 480 Vac). Los modelos de 15 kW no tienen versión monofásica
  • Corriente de entrada: variante -B, 32 A en 5 kW y 64 A en 10 kW; variante -C, 32 A en 5 kW y 56 A en 10 y 15 kW; variante -D, 16 A en 5 kW y 28 A en 10 y 15 kW
  • Entrada AC: 47 a 63 Hz, factor de potencia sobre 0,95 a potencia nominal, hold-up de 10 ms o más
  • Eficiencia: 86 a 94 % en las variantes -B y -C, y 87 a 94 % en la variante -D, medida a potencia nominal
  • Pantalla: TFT-LCD de 5", 800 × 480 puntos
  • Formato y dimensiones: rack de 19 pulgadas, 3U, 442 × 130 × 675 mm y 482,6 mm de ancho con las orejas de rack. Refrigeración por aire forzado
  • Peso: menos de 21 kg (5 kW), menos de 30,5 kg (10 kW) y menos de 40 kg (15 kW)
  • Funciones opcionales: datalogger, medidor de capacidad y energía, simulador de arreglo fotovoltaico, simulación de batería y MPPT
  • Seguridad eléctrica: marcado CE declarado por el fabricante, rigidez dieléctrica de 1500 Vac o 2130 Vdc durante 1 minuto y resistencia de aislación de 100 MΩ o más a 500 Vdc
  • Condiciones de operación: 0 a 50 °C, 20 a 85 % de humedad relativa sin condensación, hasta 2000 m

Garantía y respaldo

Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.

Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.

El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
