Descripción
El GPP-1000 es la serie de fuentes de poder DC programables de alta precisión de Instek. Son dos modelos de un canal: el GPP-1205 entrega 20 V y 5 A, y el GPP-1323 entrega 32 V y 3 A. Los dos ajustan la tensión con resolución de 1 mV y la leen con 0,1 mV, y en corriente tienen tres rangos de resolución que bajan hasta 1 µA al ajustar y 0,1 µA al leer. La misma salida conmuta entre fuente y carga electrónica, así que el equipo alimenta el circuito y después lo descarga sin cambiar de instrumento. Se controlan por USB y por LAN de serie, y hasta cuatro unidades se conectan en serie o en paralelo.
Características principales
- Un solo canal en los dos modelos. El GPP-1205 entrega 20 V, 5 A y 100 W; el GPP-1323 entrega 32 V, 3 A y 96 W.
- Es la línea programable de la familia, y esa es la diferencia con la serie GPE-1000. El GPP-1000 trae USB de serie, con USB-TMC y USB-CDC, y LAN de serie, en los dos modelos. El fabricante publica manual de programación, software para PC y driver de LabVIEW. La serie GPE-1000 tiene la misma salida de 20 V y 5 A o de 32 V y 3 A, se opera solo desde el panel y el fabricante la clasifica como no programable. Si vas a automatizar el banco o a registrar el ensayo desde el PC, el equipo de esta ficha es el que corresponde.
- El GPIB se instala en fábrica y no se agrega después. El fabricante lo publica como opción instalada de fábrica únicamente. Si tu banco automatizado funciona con GPIB, la interfaz se define en el pedido, no más adelante: no es un accesorio que se enchufe después. USB y LAN, en cambio, vienen en los dos modelos.
- Hasta cuatro unidades en serie o en paralelo, el doble que la serie GPE-1000, que llega a dos. Son cuatro equipos conectados entre sí, no cuatro canales dentro de uno. Es la vía para subir tensión o corriente sin cambiar de familia de fuente.
- La misma salida funciona como fuente o como carga electrónica, conmutable desde el panel. Es la función que evita comprar una carga aparte para la etapa de descarga del ensayo. En modo carga la tensión de trabajo parte en 3 V: de 3 a 20 V en el GPP-1205 y de 3 a 32 V en el GPP-1323, con la misma corriente máxima que como fuente.
- Resolución de corriente en tres rangos: 0,1 mA al ajustar y 0,01 mA al leer en el rango alto, 10 µA y 1 µA en el medio, y 1 µA y 0,1 µA en el bajo. El rango bajo alcanza para leer el consumo en reposo de un dispositivo a batería, que es donde una fuente de banco común se queda sin dígitos.
- Resolución de tensión de 1 mV al ajustar y 0,1 mV al leer, con exactitud de ±(0,03 % de la lectura + 10 mV) en las dos.
- Remote Sense, con compensación de hasta 0,5 V por línea. La tensión que llega a la carga es la que fijaste en el panel, y ese medio volt es el techo de lo que el equipo puede corregir por conductor.
- Salida por secuencia programable, con control de slew rate en tensión y en corriente y retardo de encendido y de apagado. Defines la forma de la partida, no solo el valor final.
- Promediado de tensión y registro de datos en el propio equipo, sin software externo.
- Circuito de bleeder con control. Se puede desactivar, que es lo que necesita un ensayo con batería conectada a la salida.
- OVP y OCP ajustables, con rango propio de cada modelo, más protección de temperatura. Las tres cortan la salida y muestran el aviso en pantalla. Un ensayo desatendido no se lleva puesto el circuito que estás alimentando. El fabricante declara además protección de polaridad inversa y bloqueo de panel frontal.

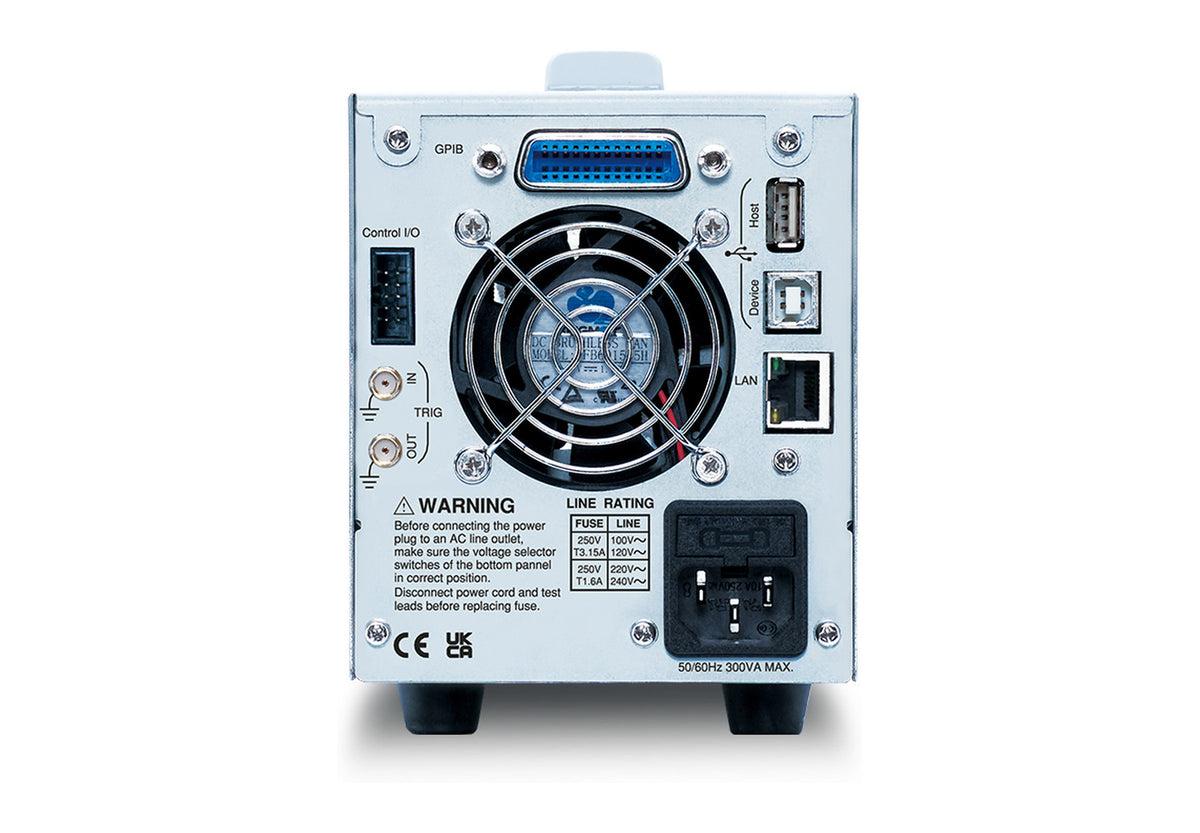

- Conector EXT I/O en el panel trasero, con entrada y salida de trigger y cinco señales de estado por colector abierto: salida encendida, C.V, C.C, alarma y equipo encendido. La línea común de esas señales está aislada de la salida y del circuito de control, así que se conectan al controlador del banco sin compartir referencia con la salida.
- Pantalla TFT-LCD de 2,4" con tres modos de visualización, y ventilador controlado por temperatura. Kits de montaje en rack opcionales, GRA-441-J y GRA-441-E.
Especificaciones técnicas
Salida
- Canales de salida: 1, en los dos modelos
- Tensión y corriente de salida: 20 V y 5 A (GPP-1205); 32 V y 3 A (GPP-1323)
- Potencia de salida: 100 W (GPP-1205) y 96 W (GPP-1323)
- Rango de ajuste de tensión: 0 a 21,000 V (GPP-1205) y 0 a 33,600 V (GPP-1323). Es el rango que acepta el equipo al ajustar, no salida garantizada por sobre el valor nominal
- Rango de ajuste de corriente: 0 a 5,2500 A (GPP-1205) y 0 a 3,1500 A (GPP-1323), con el mismo criterio
- Conexión de varias unidades: hasta 4 en serie y hasta 4 en paralelo, por conexión externa entre equipos
Regulación y exactitud
- Resolución en tensión: 1 mV al ajustar y 0,1 mV al leer
- Resolución en corriente: tres rangos. Alto, 0,1 mA al ajustar y 0,01 mA al leer; medio, 10 µA y 1 µA; bajo, 1 µA y 0,1 µA
- Exactitud en tensión: ±(0,03 % de la lectura + 10 mV), al ajustar y al leer
- Exactitud en corriente: ±(0,3 % de la lectura + 10 mA) en el rango alto, ±(0,3 % + 1 mA) en el medio y ±(0,3 % + 0,1 mA) en el bajo, al ajustar y al leer
- Regulación de línea, modo C.V: ±(0,01 % del ajuste + 3 mV)
- Regulación de carga, modo C.V: 0,01 % + 3 mV o menos con corriente nominal de 3 A o menos, y 0,02 % + 5 mV o menos con corriente nominal sobre 3 A
- Regulación de línea y de carga, modo C.C: 0,1 % + 3 mA o menos, las dos
- Rizado y ruido: 0,8 mVrms en modo C.V y 2 mArms o menos en modo C.C
- Respuesta transitoria: menos de 100 µs
- Tiempo de subida y de bajada: 100 ms o menos, los dos
- Compensación máxima de Remote Sense: 0,5 V por línea
- Coeficiente de temperatura: 300 ppm/°C en tensión y en corriente, valor típico
- Validez de las especificaciones: con el equipo encendido al menos 30 minutos, entre 20 y 30 °C
Operación y protecciones
- Modos de operación: tensión constante (C.V) y corriente constante (C.C)
- Carga electrónica: la misma salida opera como fuente o como carga, conmutable
- Rango en modo carga, C.V: de 3,000 a 20,000 V (GPP-1205) y de 3,000 a 32,000 V (GPP-1323), con resolución de 1 mV y exactitud de 0,1 % + 30 mV o menos, al ajustar y al leer
- Rango en modo carga, C.C: de 0 a 5,0000 A (GPP-1205) y de 0 a 3,0000 A (GPP-1323), con resolución de 0,1 mA y exactitud de ±0,3 % + 10 mA o menos, al ajustar y al leer
- Potencia en modo carga: 100 W (GPP-1205) y 96 W (GPP-1323)
- Remote Sense: sí, con compensación de hasta 0,5 V por línea
- Secuencia programable: sí
- Slew rate: control de subida y bajada, en tensión y en corriente
- Retardo de encendido y de apagado de la salida: sí
- Circuito de bleeder: con control
- Promediado de tensión y registro de datos: integrados en el equipo
- OVP: ajustable de 1,0 a 22,0 V (GPP-1205) y de 1,8 a 35,2 V (GPP-1323), con exactitud de ±100 mV. Corta la salida y muestra el aviso OVP en pantalla
- OCP: ajustable de 0,25 a 5,5 A (GPP-1205) y de 0,15 a 3,3 A (GPP-1323), con exactitud de ±20 mA. Corta la salida y muestra el aviso OCP en pantalla
- OTP: corta la salida y muestra el aviso OTP en pantalla
- Resistencia de aislación: chasis a terminal, 20 MΩ o más; chasis a cable de poder, 30 MΩ o más, medidas a 500 Vdc
- Ventilación: ventilador controlado por temperatura
Comunicación y control
- Interfaces estándar: USB (host tipo A y dispositivo tipo B, 1.1 y 2.0, con USB-CDC y USB-TMC) y LAN (dirección MAC, IP del instrumento, puerta de enlace y máscara de subred)
- Control programable: sí, por USB y por LAN, en los dos modelos. La serie GPE-1000, de la misma salida, no tiene bus de comunicación
- GPIB: opcional, compatible con SCPI-1993 e IEEE 488.2. Se instala en fábrica únicamente y se define en el pedido
- EXT I/O trasero, entrada de trigger: señal CMOS de nivel alto o bajo aplicada durante 100 µs o más. Dispara encendido de salida, ajuste de tensión y corriente o llamada de memoria
- EXT I/O trasero, salida de trigger: pulso de 3,3 V aproximados, ancho aproximado de 1 ms e impedancia de salida aproximada de 50 Ω, emitido al ejecutarse esas mismas acciones
- Señales de estado: salida encendida, C.V, C.C, alarma y equipo encendido, por colector abierto, máximo 30 V y 8 mA. La línea común está flotante, aislada de la salida y del circuito de control
- Software del fabricante: software para PC y driver de LabVIEW
General
- Modelos de la serie: GPP-1205 y GPP-1323

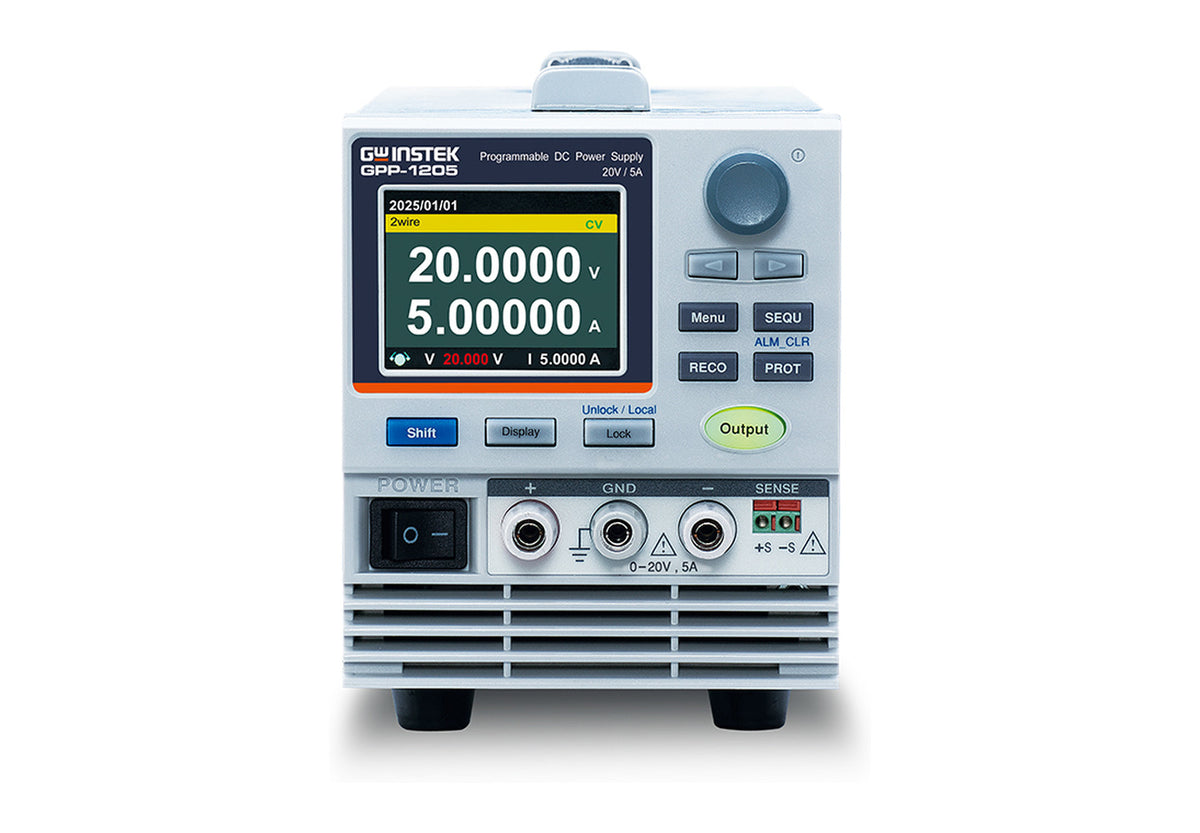

- Pantalla: TFT-LCD de 2,4", con tres modos de visualización
- Alimentación de entrada: 100, 120, 220 o 240 Vac ±10 %, 50 o 60 Hz
- Consumo: 300 VA
- Corriente de irrupción máxima: 30 A
- Dimensiones: 107 × 124 × 313 mm, sin protuberancias
- Peso: aproximadamente 5,5 kg
- Marcado CE: declarado por el fabricante
- Condiciones de operación: uso interior, categoría de sobretensión II, 0 a 40 °C, 20 a 80 % de humedad relativa sin condensación, hasta 2000 m
- Condiciones de almacenamiento: de -20 a 70 °C, 20 a 85 % de humedad relativa sin condensación
- Incluido: cable de poder, punta de prueba y lista de empaque
- Accesorios opcionales: kits de montaje en rack GRA-441-J y GRA-441-E, cable RF GTL-303 para trigger de entrada y salida, y cable USB
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
