Descripción

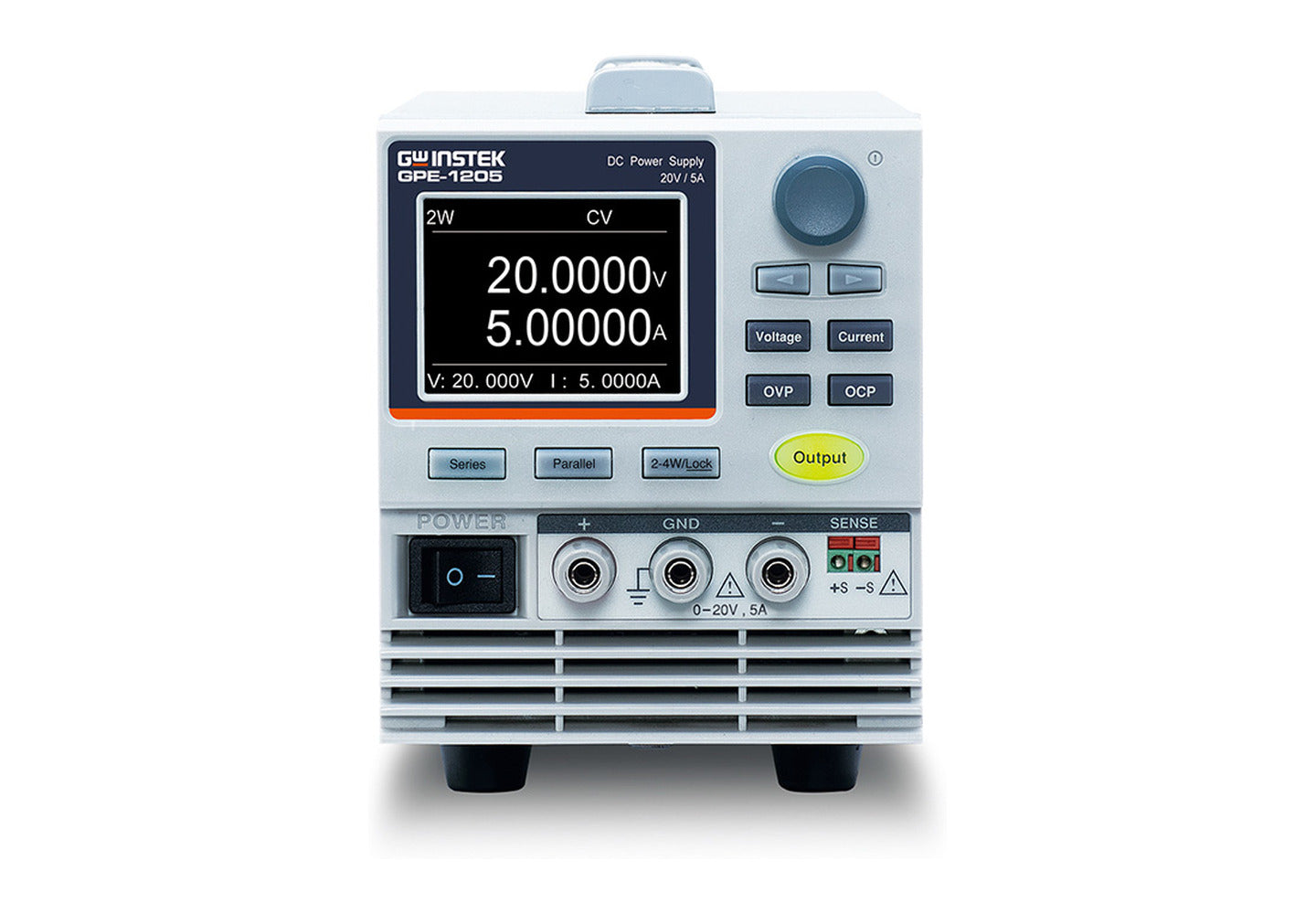

El GPE-1000 es la serie de fuentes de poder DC de banco de un canal de Instek. Son dos modelos: el GPE-1205 entrega 20 V y 5 A, y el GPE-1323 entrega 32 V y 3 A. Los dos ajustan la salida con resolución de 1 mV y 0,1 mA, leen con resolución de 0,1 mV y 10 µA, y traen Remote Sense de serie. Dos unidades del mismo modelo se conectan en serie o en paralelo desde el conector de control trasero, que es la vía para subir tensión o corriente sin cambiar de fuente.
Características principales
- Un solo canal en los dos modelos. El GPE-1205 entrega 20 V y 5 A; el GPE-1323 entrega 32 V y 3 A.
- Resolución de ajuste de 1 mV en tensión y 0,1 mA en corriente. La lectura baja a 0,1 mV y 10 µA. Es la diferencia entre fijar un valor y aproximarlo con una perilla.
- Remote Sense. Compensa la caída en los conductores, así que la tensión que llega a la carga es la que fijaste en el panel.

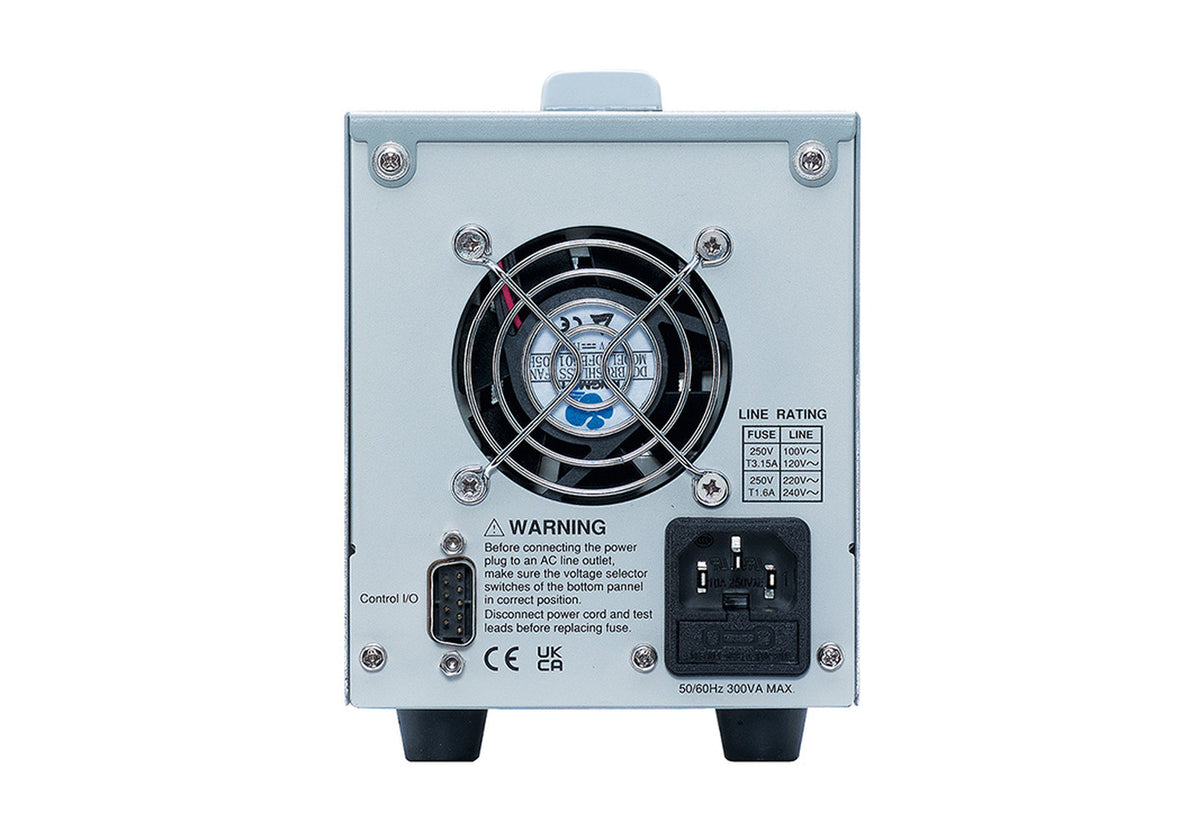

- Dos unidades del mismo modelo se conectan en serie o en paralelo por el Control I/O trasero. Son dos equipos conectados entre sí, no dos canales dentro de uno.
- Cuatro protecciones: OVP, OCP, OTP y protección de polaridad inversa.
- Bloqueo de panel. Un ensayo largo no se altera porque alguien rozó la perilla al pasar.
- Perilla de encoder digital y pantalla LCD TFT de 2,4".
- Ventilador controlado por temperatura. El equipo no sopla a máxima velocidad todo el día, que en una sala de clases o en un banco compartido se nota.
- Kits de montaje en rack opcionales, GRA-441-J y GRA-441-E.
Especificaciones técnicas
Salida
- Canales: 1, en los dos modelos
- Tensión y corriente de salida: 20 V y 5 A (GPE-1205); 32 V y 3 A (GPE-1323)
- Potencia de salida: 100 W (GPE-1205) y 96 W (GPE-1323)
Regulación y exactitud
- Resolución de ajuste: 1 mV en tensión y 0,1 mA en corriente
- Resolución de lectura: 0,1 mV en tensión y 10 µA en corriente
Operación y protecciones
- Modos de operación: tensión constante (CV) y corriente constante (CC)
- Remote Sense: sí
- Conexión de varias unidades: dos unidades del mismo modelo, en serie o en paralelo, por el Control I/O trasero
- Bloqueo de panel: sí
- Protecciones: OVP, OCP, OTP y polaridad inversa
- Ventilación: ventilador controlado por temperatura
General
- Modelos de la serie: GPE-1205 y GPE-1323
- Pantalla: LCD TFT de 2,4"
- Ajuste: perilla de encoder digital
- Montaje en rack: kits opcionales GRA-441-J y GRA-441-E
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
