Descripción

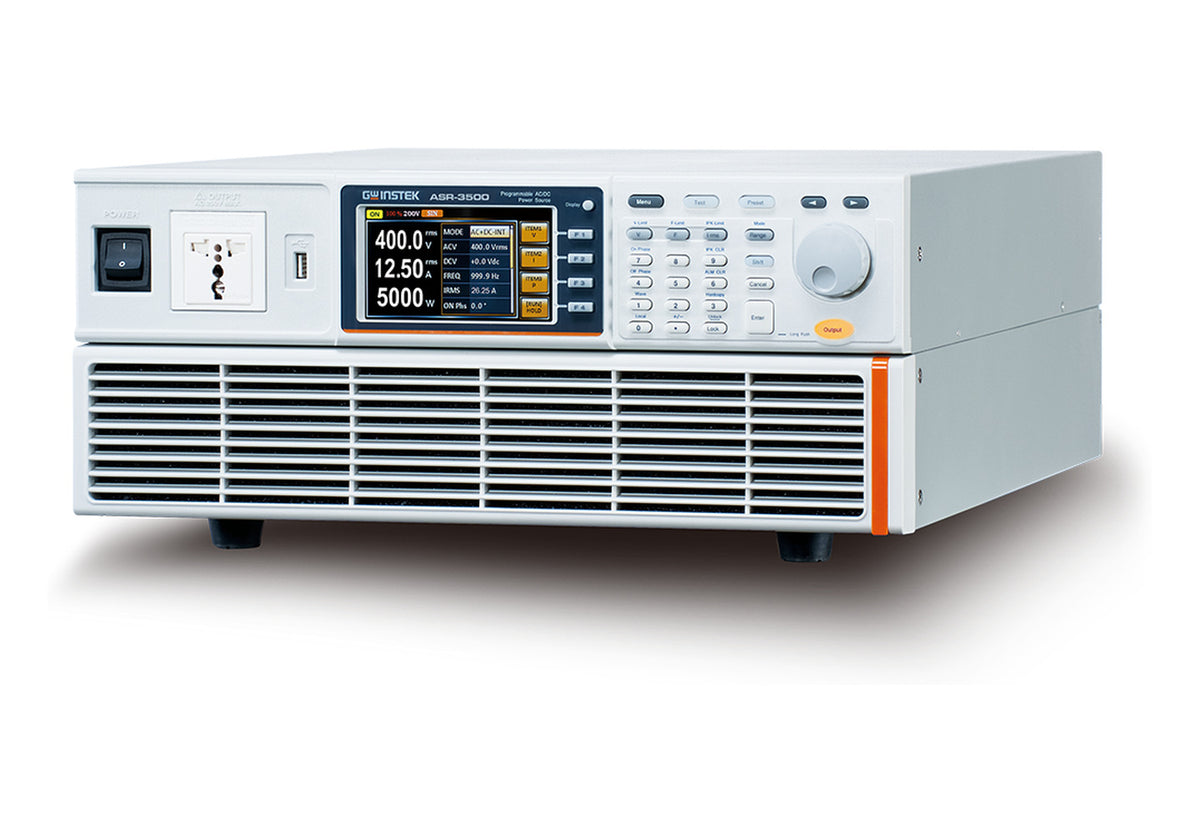

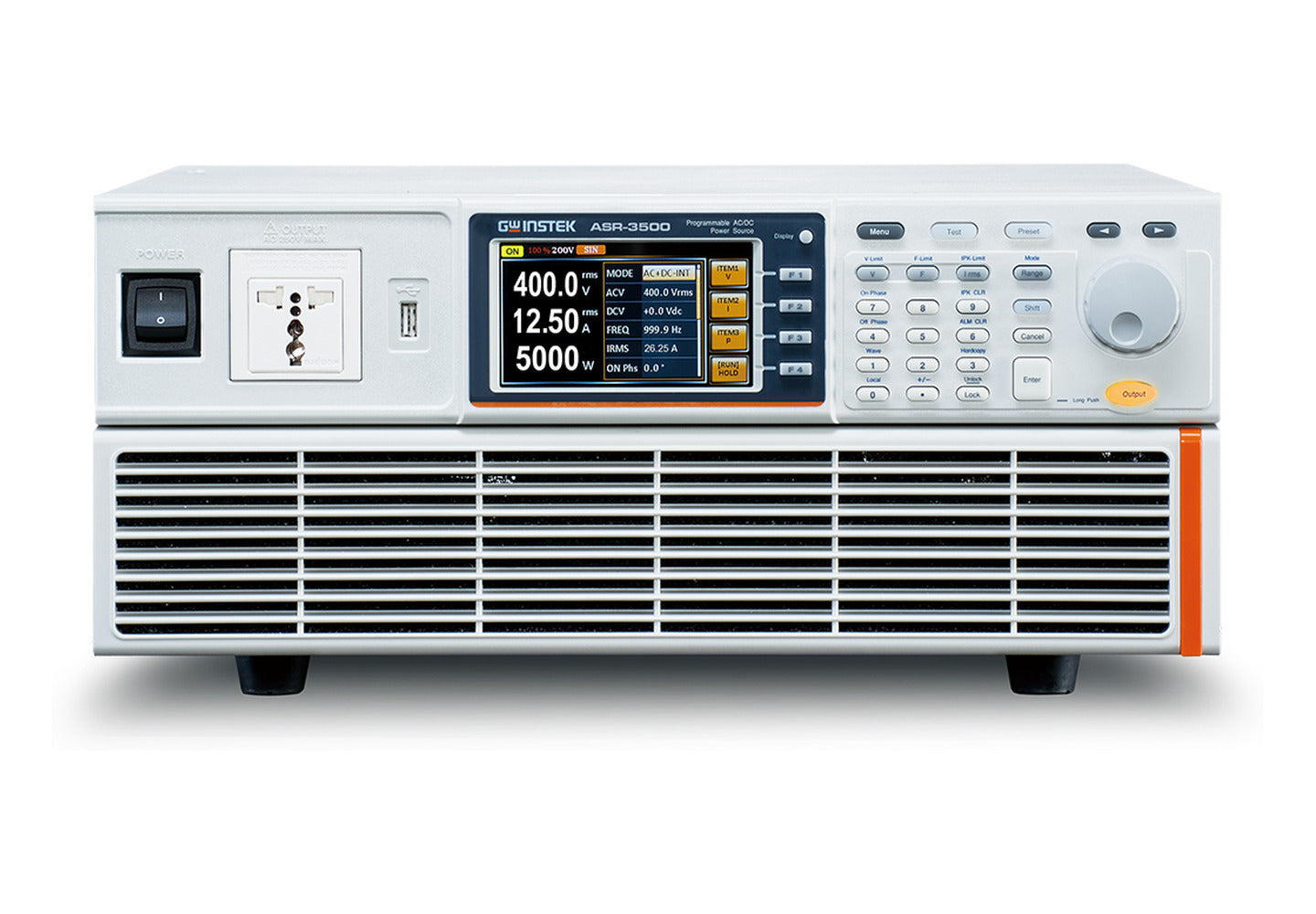

El ASR-3000 es la serie de fuentes de poder AC/DC programables de Instek para ensayo de equipo conectado a la red. Son cinco modelos, de 2 a 5 kVA, y todos entregan hasta 400 Vrms en alterna y hasta ±570 Vdc en continua desde la misma salida. La corriente máxima depende del rango de salida, no de si estás en alterna o en continua: el ASR-3500 entrega 50 A en el rango de 100 V y 25 A en el rango de 200 V, y esos valores valen igual para AC y para DC. Los cinco se alimentan de red monofásica de 220 V, incluido el de 5 kVA, y traen USB, LAN, RS-232C, GPIB y control externo de fábrica.
Características principales
- Cinco modelos de 2, 3, 4 y 5 kVA. La corriente máxima sube con la potencia: 20 A en el ASR-3200 y 50 A en el ASR-3500, en el rango de 100 V.
- La corriente que ves publicada es por rango de salida, no por tipo de señal. En el rango de 100 V el ASR-3500 entrega 50 A y en el de 200 V entrega 25 A, y el número es el mismo en alterna y en continua. Es la confusión más común al comparar fuentes AC/DC, y acá está dicha antes de la compra.
- Salida en alterna y en continua en el mismo equipo, hasta 400 Vrms y hasta ±570 Vdc, con diez modos de salida entre internos, externos, sumados y sincronizados. Cubre el ensayo de red y el de bus DC sin cambiar de fuente.
- Se alimenta de monofásica de 220 V, incluso el de 5 kVA. No necesitas acometida trifásica para montarlo, que es lo que sí piden varias fuentes AC de esta potencia. Lo que sí necesita es un circuito dedicado: el ASR-3500 consume hasta 6000 VA y toma hasta 35 A de entrada.
- El ASR-3400 y el ASR-3400HF comparten los 4 kVA, y la diferencia entre los dos no es solo la frecuencia. El HF llega a 5000 Hz contra los 999,9 Hz del ASR-3400, y a cambio entrega 160 A de corriente de pico en el rango de 100 V, contra los 240 A del ASR-3400. Es un tercio menos de pico con la misma potencia nominal. Si tu ensayo arranca cargas capacitivas o mide corriente de irrupción, el número que decide es el pico. Al pedir, estos dos modelos no son intercambiables.
- Distorsión armónica bajo 0,2 % a 50 y 60 Hz, en los cinco modelos. Sobre esa frecuencia la cifra cambia según el modelo: bajo 500 Hz es menos de 0,3 %, y en el ASR-3500 es menos de 0,6 %. El número de portada vale para la frecuencia de red; si tu ensayo corre más arriba, el que aplica es el otro.
- Rango de frecuencia de salida de 1,0 a 999,9 Hz en modo AC+DC. En modo de alterna pura el mínimo es 40,00 Hz, así que si tu ensayo baja de esa frecuencia tiene que correr en AC+DC.
- Análisis de armónicos de tensión y de corriente hasta el orden 100, con THD de tensión y de corriente. La medición cubre Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, potencia activa, aparente y reactiva, factor de cresta y factor de potencia.
- 253 memorias no volátiles de forma de onda arbitraria, de 4096 palabras cada una, más 10 juegos de configuración. La forma de onda del ensayo queda guardada en el equipo.
- USB, LAN, RS-232C, GPIB y control externo, las cinco de serie en los cinco modelos, con servidor web integrado. El GPIB viene incluido, así que la fuente entra a un banco automatizado antiguo sin comprar interfaz aparte. Modbus TCP es opcional, con la función ASR-C003.
- La operación trifásica es posible y tiene un costo funcional que conviene saber antes. Se hace con la unidad de control externa ASR-002, exige tres unidades idénticas de la serie y, en trifásico, el sistema queda sin salida DC, sin análisis de armónicos, sin remote sensing, sin forma de onda arbitraria, sin secuencia ni simulación, sin External Control I/O, sin función de memoria y sin puerto LAN. La medición queda limitada a corriente, potencia y factor de potencia por fase, y la comunicación pasa a ser solo por USB.
- Certificación declarada con norma específica y vigente: marcado CE, EMC según EN 61326-1 y EN 55011 clase A, y seguridad según EN 61010-1.
Especificaciones técnicas
Salida
- Potencia de salida: 2 kVA y 2000 W (ASR-3200), 3 kVA y 3000 W (ASR-3300), 4 kVA y 4000 W (ASR-3400 y ASR-3400HF), 5 kVA y 5000 W (ASR-3500)
- Tensión máxima de salida: 400 Vrms en alterna y ±570 Vdc en continua, en los cinco modelos
- Corriente máxima en el rango de 100 V: 20 A (ASR-3200), 30 A (ASR-3300), 40 A (ASR-3400 y ASR-3400HF) y 50 A (ASR-3500). Los mismos valores en alterna y en continua
- Corriente máxima en el rango de 200 V: 10 A (ASR-3200), 15 A (ASR-3300), 20 A (ASR-3400 y ASR-3400HF) y 25 A (ASR-3500). Los mismos valores en alterna y en continua
- Corriente de pico máxima en el rango de 100 V: 120 A (ASR-3200), 180 A (ASR-3300), 240 A (ASR-3400), 300 A (ASR-3500) y 160 A (ASR-3400HF)
- Corriente de pico máxima en el rango de 200 V: 60 A (ASR-3200), 90 A (ASR-3300), 120 A (ASR-3400), 150 A (ASR-3500) y 80 A (ASR-3400HF)
- Rango de frecuencia de salida: 1,0 a 999,9 Hz en modo AC+DC; el mínimo en modo de alterna pura es 40,00 Hz. El ASR-3400HF llega a 5000 Hz
- Fase de encendido de la salida: 0° a 359°, con resolución de 1°
- Factor de potencia de carga admitido: de 0 a 1, en fase adelantada o atrasada
Regulación y exactitud
- Regulación de línea: 0,2 % o menos
- Regulación de carga: 0,5 % o menos, de 0 a 100 % de carga, medida en el terminal de salida
- Distorsión armónica total a 50 y 60 Hz: menos de 0,2 %, en los cinco modelos
- Distorsión armónica total bajo 500 Hz: menos de 0,3 %; en el ASR-3500, menos de 0,6 %
- Distorsión armónica total de 500,1 a 999,9 Hz: menos de 0,5 %; en el ASR-3500, menos de 0,8 %
- Distorsión armónica total del ASR-3400HF sobre 500 Hz: menos de 1 % hasta 2000 Hz y menos de 2 % de 2001 a 5000 Hz
- Resolución de ajuste de tensión: 0,1 V, con exactitud de ±(1 % del ajuste + 1 V o 2 V)
- Resolución de ajuste de frecuencia: 0,01 Hz de 1,00 a 99,99 Hz y 0,1 Hz de 100,0 a 999,9 Hz, con exactitud de 0,02 % del ajuste a 23 ±5 °C y estabilidad de ±0,005 %
- Rizado: 1 Vrms y 2 Vrms, valores típicos
- Tiempo de respuesta de la tensión de salida: 100 µs, valor típico
- Offset DC: dentro de ±20 mV
- Eficiencia: 80 % o más
- Sobre los valores típicos: el rizado, el tiempo de respuesta y el factor de potencia de entrada están declarados como típicos. El fabricante garantiza los valores que publica con exactitud asociada, no los típicos
Operación y protecciones
- Modos de salida: 10, entre AC-INT, DC-INT, AC+DC-INT, AC-EXT, AC+DC-EXT, AC-ADD, AC+DC-ADD, AC-SYNC, AC+DC-SYNC y AC-VCA
- Mediciones: Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, potencia activa, aparente y reactiva, factor de cresta y factor de potencia
- Análisis de armónicos: de tensión y de corriente hasta el orden 100, con THD de tensión y de corriente
- Memoria de forma de onda arbitraria: 253 memorias no volátiles de 4096 palabras
- Memoria de configuración: 10 juegos, en las teclas 0 a 9
- Remote sensing: sí, en operación monofásica
- Secuencia y simulación: sí, en operación monofásica
- Operación trifásica: opcional, con la unidad de control externa ASR-002 y tres unidades idénticas de la serie. En trifásico el sistema queda sin salida DC, sin análisis de armónicos, sin remote sensing, sin forma de onda arbitraria, sin secuencia ni simulación, sin External Control I/O, sin función de memoria y sin puerto LAN, y la medición queda limitada a corriente, potencia y factor de potencia por fase
- Protecciones: UVP, OCP, OTP, OPP y Fan Fail
- Toma de salida frontal universal: máximo 15 A, con disyuntor en el panel trasero. No entrega la corriente máxima del equipo
Comunicación y control
- Interfaces estándar: USB (host tipo A y dispositivo tipo B, 2.0, clase CDC), LAN, RS-232C, GPIB (SCPI-1993 e IEEE 488.2) y control externo, con entrada de señal externa y External Control I/O
- Servidor web: integrado
- Modbus TCP: opcional, con la función ASR-C003
- Cables: el cable USB GTL-246 viene incluido; el RS-232C GTL-232 y el GPIB GTL-248 son opcionales
General
- Modelos de la serie: ASR-3200, ASR-3300, ASR-3400, ASR-3400HF y ASR-3500
- Pantalla: TFT-LCD de 4,3"
- Alimentación de entrada: monofásica de dos hilos, 200 a 240 Vac nominales, con rango de 180 a 264 Vac, 47 a 63 Hz
- Consumo máximo: hasta 2500 VA (ASR-3200), 3750 VA (ASR-3300), 5000 VA (ASR-3400 y ASR-3400HF) y 6000 VA (ASR-3500)
- Corriente de entrada máxima a 200 Vac: 15 A (ASR-3200), 22,5 A (ASR-3300), 30 A (ASR-3400 y ASR-3400HF) y 35 A (ASR-3500)
- Factor de potencia de entrada: 0,95 a 200 Vac, valor típico
- Dimensiones: 430 × 176 × 550 mm, sin protuberancias
- Peso: aproximadamente 25 kg
- Montaje en rack: adaptador GRA-442-E (EIA) incluido; GRA-442-J (JIS) opcional
- Certificación: marcado CE. EMC según EN 61326-1, EN 61326-2-1, la familia EN 61000-3 y EN 61000-4, EN 55011 clase A y EN 55032. Seguridad según EN 61010-1
- Rigidez dieléctrica y aislación: 1500 Vac durante 1 minuto; 1000 Vdc con 30 MΩ o más
- Condiciones de operación: uso interior, categoría de sobretensión II, 0 a 40 °C, 20 a 80 % de humedad relativa sin condensación, hasta 2000 m
- Accesorios opcionales: ASR-002 (unidad de control trifásico externo), ASR-C003 (Modbus TCP), GTL-137 (cable de salida), GTL-232 (RS-232C), GTL-248 (GPIB), APS-008 (filtro de entrada de aire) y GRA-442-J (rack JIS)
Garantía y respaldo
Este equipo tiene 2 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Instek en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
El equipo llega con certificado de calibración de fábrica. La recalibración se hace acá, en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
