Descripción

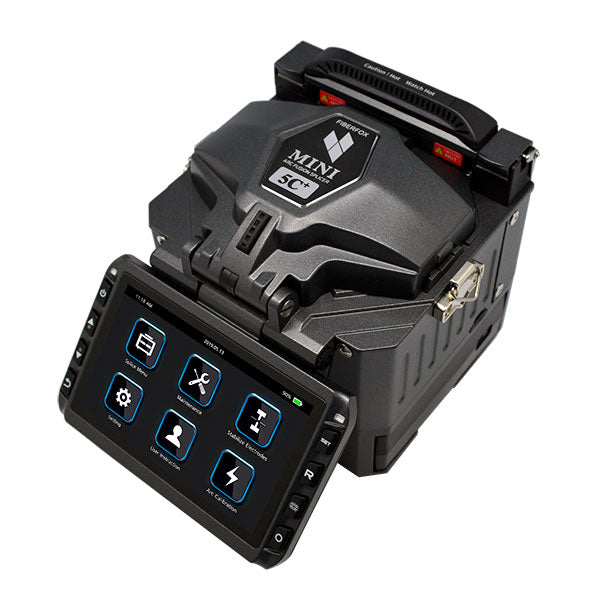

Fusionadora de fibras ópticas monomodo y multimodo simplex por alineamiento de núcleo con tecnología de zoom digital de propósito general (larga distancia, metro y acceso) preparada también para las nuevas redes FTTx marca Fiberfox (Corea).
Características clave
- Fusionadora compacta de 1,42kg para empalmes en condiciones de difícil operación, splicer de 4 motores sin espejos, con inyección led, alineamiento en x/y/z por zoom digital para fusión por core. 0,02dB de pérdida promedio, 6 segundos de empalme, 10 segundos de horneado, autonomía de 440 ciclos de fusión y horneado (con 2 baterías incluidas).
Especificaciones
- Método de empalme: Alineación por núcleo por sistema DCID (Digitalized Core Image Detecting).
- Pérdida típica de empalme: SM(0.02dB) / MM(0.01dB) / DS(0.04dB) / NZDS(0.04dB) / G.657(0.02dB).
- Pérdida de retorno: >>60dB
- Tiempo de empalme: SM Modo rapido : 6 seg. / SM Típico : 8 seg.
- Vida útil de electrodos: >5,500 arcos.
Fibras aplicables
- SM(ITU-T G652 G.657)
- MM(ITU-T G.651)
- DS(ITU-T G.653)
- NZDS(ITU-T G.655)
- IT-G657A
- IT-G657B, 0.25mm, 0.9mm, 2.0mm, 2.4mm, 3.0mm, FLAT(Cable para interiores).
- Longitud de corte
- Diámetro del recubrimiento <0.25mm=5-16mm,
- Diámetro de revestimiento >0.25mm=8-16mm mínimo.
- Diámetro del recubrimiento: 100 ~ 3,000 µm.
- Diámetro del revestimiento 80-150 µm.
- Modo de calentamiento: fábrica : 4, de usuario : 32.
- Tiempo de calentamiento Típico: 10 seg. (60mm manga)
- 5 seg. (Micro manga: 60mm, diámetro de corte 250 µm).
- Manga de protección: 40mm, 60mm, Conector SOC.
- Interfaz: USB 2.0.
- Programa de empalme: de fábrica : 17, de usuario : 128.
- Memoria de empalme: Hasta 10,000 registros y 2,000 imágenes de empalme.
- Iluminación: Sistema de emisión por LED (Luz Blanco).
- Batería: Li-ion, 5200mAh Típico 300 Ciclos (Empalme y Horneado)
- Batería individual (2 baterías estándar).
- Fuente de alimentación: CA 100-240V entrada o CC 12.6V a 1.8A.
- Monitor: 4.3 LED, 720p HD monitor a color Full Touch Screen (Vidrio templado).
- Cámaras: 2 Cámaras (de visión ortogonal).
- Magnificación XY : 160 aumento, X/Y : 320 aumento.
- Peso: 1.42kg (sin batería).
- Dimension: 124mm X 123mm X 138mm.
- Protección al viento: La velocidad máxima del viento 15m/s.
- Condición de uso: Elevación 0-5,000 metros, -10 a 50 °C
- 0 a 95 por ciento humedad relativa.
- Condición de almacenamiento: Temperatura -20 to 60 °C
- 0 - 95 por ciento humedad relativa, batería -20 - 40 °C.
- Test de tensión: 1.96 - 2.25N (Estándar).
- Empalme de atenuación: Alcance : 0.1dB - 20dBd (0.1dB paso).
La oferta incluye
- Empalmadora Mini5CPlus.
- Adaptador AC/DC.
- Holder SOC (splice on connector).
- Estuche para cortadora.
- Adaptador para encendedor de automóvil.
- 2 baterías.
- Cortadora Mini50GBPlus.
- Bandeja de enfriamiento.
- Correa para transportar maleta al hombro.
- Cable de alimentación.
- Electrodos de repuesto.
- Manual de usuario en CD.
- Cable USB.
- Adaptador para horneado de SOC.
- Maleta rígida de transporte.
