Descripción

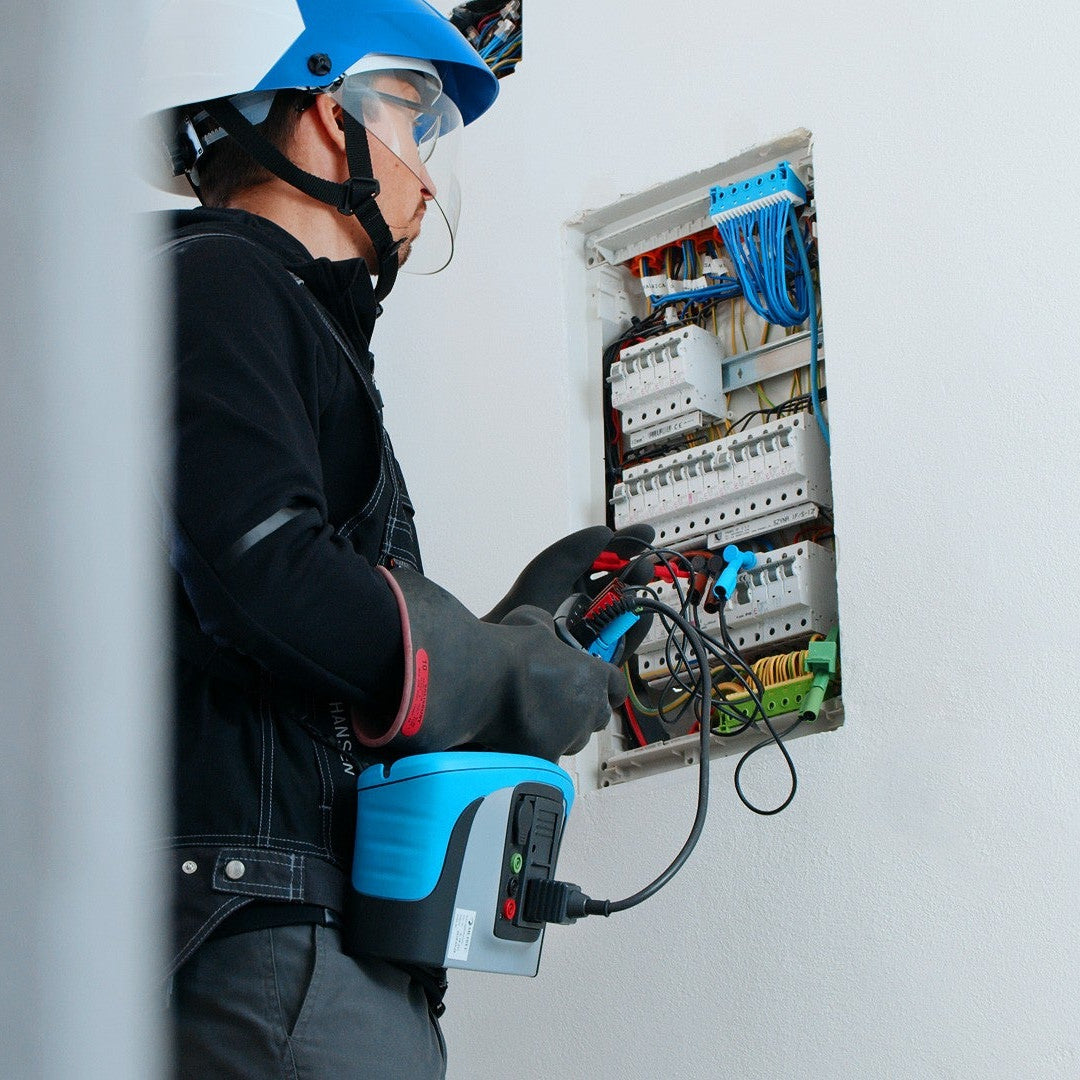

El MI 3155 EurotestXD es el verificador multifunción de instalaciones para RIC 19 de Metrel para la comprobación inicial y periódica de instalaciones de baja tensión. Ensaya aislamiento con tensión continua de 50 V a 2.500 V, impedancia de línea y de bucle, diferenciales y resistencia de tierra, y cada función trae su rango y su exactitud declarados por el fabricante. Lo usa el instalador que certifica que la puesta en servicio cumpla con el pliego RIC N°19. Las secuencias automáticas encadenan los ensayos de una instalación completa en un orden fijo, con inspección visual y funcional incluidas. Además, posee reportes en español desarrollados para RIC-19
Características principales
- Metrel declara conformidad funcional a la serie IEC/EN 61557: la parte -2 en aislamiento, la -3 en bucle, la -5 en tierra y la -6 en diferenciales. Las cuatro mediciones que pide el TE1.
- Instrumento standard del mercado para cumplir con Pliego Técnico Normativo RIC N ° 19
- Permite realizar certificaciones siguiendo el Reglamento de Seguridad de las Instalaciones de Consumo de Energía Eléctrica, el Decreto Supremo N°8/2019, que obliga a medir para certificar.
- Aislamiento con tensión de prueba de 50 V a 2.500 V y rango hasta 19,99 GΩ, más los índices DAR y PI. El escalón de 2.500 V no lo tiene un tester de gama media.
- Ensaya diferenciales generales y selectivos de tipo AC, A, F, B, B+, MI, EV, PRCD, PRCD-K y PRCD-S. Cubre desde una vivienda hasta un punto de carga de vehículo eléctrico.
- Impedancia de bucle con bloqueo de disparo del diferencial, y medición por 4 hilos para transformadores activos. Mides Zs sin dejar el circuito fuera de servicio.
- Continuidad a 200 mA por 4 hilos desde 0,000 Ω, con inversión automática de polaridad. El cuarto hilo descuenta la resistencia de los cables de prueba.
- Secuencia de fases y monitorización de las tres tensiones en tiempo real. Es la parte -7 de la serie IEC/EN 61557, y confirma la rotación antes de energizar un motor.

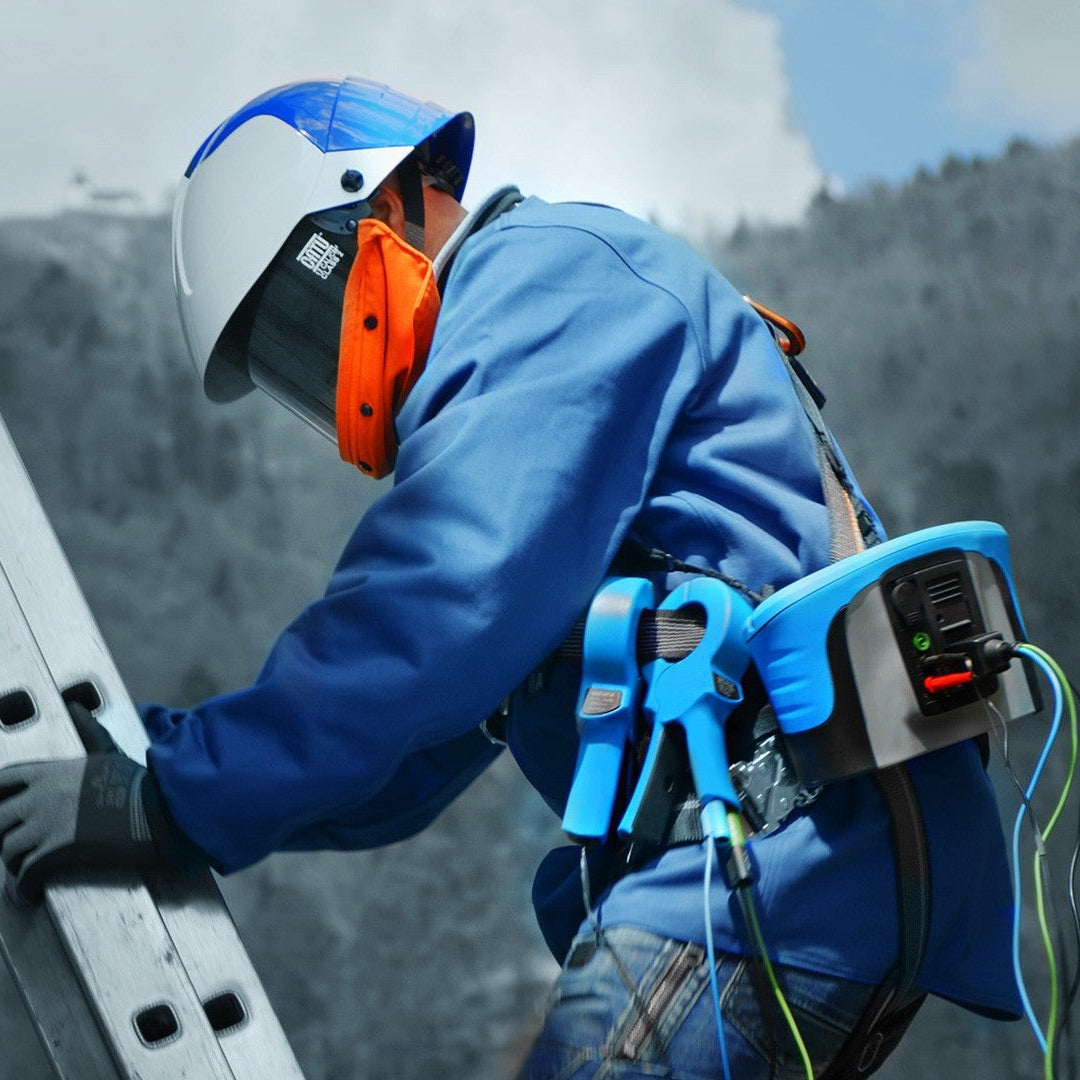

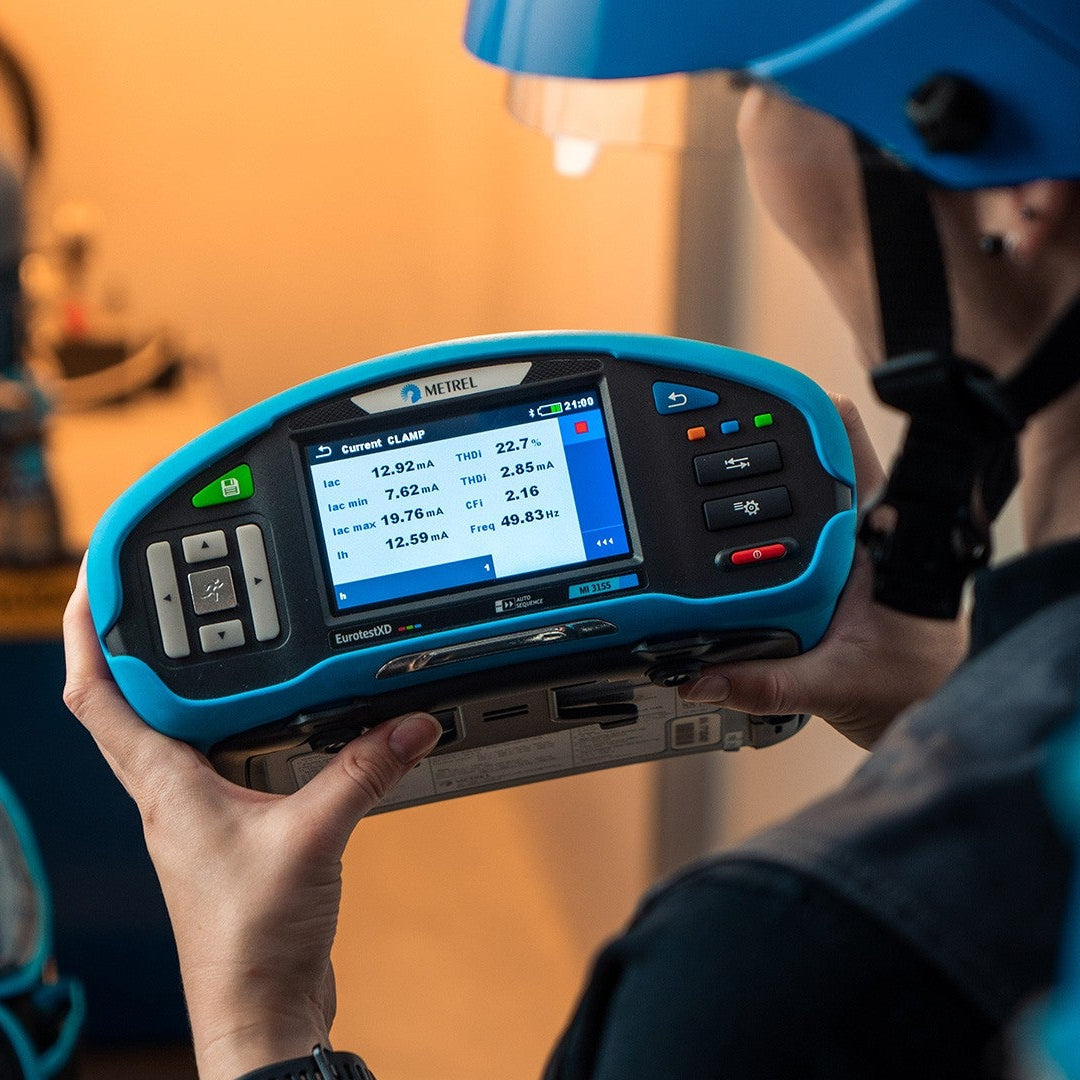

- Corriente TRMS hasta 19,99 A, corrientes de fuga y de carga, potencia y armónicos de corriente, con las dos pinzas que vienen con el equipo, la A 1018 y la A 1019.
- Incluye la licencia PRO de Metrel ES Manager, que arma informes desde plantillas según norma y exporta a Excel, y la app aMESM para Android.
- Categoría de sobretensión CAT III 600 V / CAT IV 300 V. Define en qué punto de la instalación puedes conectarlo sin riesgo.
Funciones que dependen de un accesorio
- Iluminancia: con el luxómetro A 1172 de tipo B o el A 1173 de tipo C, que también cubre el ensayo de alumbrado según DIN 5032.
- Resistividad de terreno: con el adaptador Ro A 1199, que agrega la resistencia específica de terreno a la medición de tierra.
- Puntos de carga de vehículo eléctrico (EVSE): con el adaptador A 1532 o A 1532 XA, con el A 1732 para carga en continua y con el analizador A 1632.
- Corriente alterna y continua hasta 299,9 A: con la pinza A 1391. Las dos pinzas que vienen con el equipo miden en alterna hasta 19,99 A.
- Impedancia de bucle de alta resolución, en miliohmios: con el MI 3144 Euro Z 800 V o el MI 3143 Euro Z 440 V. Son instrumentos aparte, no adaptadores.
Especificaciones técnicas
Continuidad y aislamiento
- Continuidad, corriente de prueba 7 mA, 2 hilos: 0,00 Ω a 19,99 Ω y 20,0 Ω a 1.999 Ω, ±(5 % de lectura + 3 dígitos)
- Continuidad, corriente de prueba 200 mA, 2 hilos: 0,00 Ω a 19,99 Ω, ±(3 % de lectura + 3 dígitos); 20,0 Ω a 199,9 Ω y 200,0 Ω a 1.999 Ω, ±(5 % de lectura)
- Continuidad, corriente de prueba 200 mA, 4 hilos: 0,000 Ω a 0,049 Ω, ±30 dígitos; 0,050 Ω a 19,999 Ω, ±(3 % de lectura + 10 dígitos); 20,00 Ω a 199,99 Ω y 200,0 Ω a 1.999,9 Ω, ±(5 % de lectura)
- Resistencia de aislamiento, tensión de prueba 50, 100 y 250 V: 0,00 MΩ a 19,99 MΩ, ±(5 % de lectura + 3 dígitos); 20,0 MΩ a 199,9 MΩ, ±(10 % de lectura); 100,0 MΩ a 199,9 MΩ, ±(20 % de lectura). Corriente de medición de 1 mA a 3 mA
- Resistencia de aislamiento, tensión de prueba 500 y 1.000 V: 0,00 MΩ a 19,99 MΩ, ±(5 % de lectura + 3 dígitos); 20,0 MΩ a 199,9 MΩ, ±(5 % de lectura); 200 MΩ a 999 MΩ, ±(10 % de lectura). Corriente de medición de 1 mA a 3 mA
- Resistencia de aislamiento, tensión de prueba 2.500 V: 0,00 MΩ a 19,99 MΩ, ±(5 % de lectura + 3 dígitos); 20,0 MΩ a 199,9 MΩ, ±(5 % de lectura); 200 MΩ a 999 MΩ, ±(10 % de lectura); 1,00 GΩ a 19,99 GΩ, ±(10 % de lectura). Corriente de medición de 1 mA a 3 mA
- DAR y PI: 0,01 a 9,99, ±(5 % de lectura + 2 dígitos); 10,0 a 100,0, ±(5 % de lectura)
- Prueba de varistor, alterna y continua: 0 V a 1.000 V en continua y 0 V a 625 V en alterna, ±(3 % de lectura + 3 dígitos). Corriente umbral de 1 mA
- ISFL, corriente de fuga de primer fallo: 0,0 mA a 19,9 mA, ±(5 % de lectura + 3 dígitos)
- Prueba IMD, resistencia de aislamiento de umbral indicativo: 5 kΩ a 640 kΩ, valores indicativos hasta 128 pasos
Impedancia y diferenciales
- Impedancia de línea (L-L, L-N), Ipsc e impedancia de línea por 4 hilos: 0,00 Ω a 9,99 Ω, ±(3 % de lectura + 3 dígitos); 10,0 Ω a 99,9 Ω, 100 Ω a 999 Ω y 1,00 kΩ a 9,99 kΩ, ±(10 % de lectura). Corriente de ensayo de 20 A a 230 V, de 16 a 400 Hz
- Impedancia de bucle (L-PE), Ipfc e impedancia de bucle por 4 hilos: 0,00 Ω a 9,99 Ω, ±(3 % de lectura + 3 dígitos); 10,0 Ω a 99,9 Ω, 100 Ω a 999 Ω y 1,00 kΩ a 9,99 kΩ, ±(10 % de lectura). Corriente de ensayo de 20 A a 230 V, de 16 a 400 Hz
- Zs RCD: comparte el rango de la impedancia de bucle, con corriente de ensayo máxima de 0,5 × IΔN
- Diferenciales, tensión de contacto Uc: 0,00 V a 19,99 V, (-0 %/+15 %) de lectura ±10 dígitos; 20,0 V a 99,9 V, (-0 %/+15 %) de lectura
- Diferenciales, tiempo de disparo: 0,0 ms a 40,0 ms, ±1 ms, y hasta el tiempo máximo ajustado, ±3 ms
- Diferenciales, corriente de disparo por rampa: 0,2 × IΔN a 1,1 × IΔN en tipos AC, MI y EV en alterna; 0,2 × IΔN a 1,5 × IΔN en tipo A con IΔN de 30 mA o más; 0,2 × IΔN a 2,2 × IΔN en tipo A con IΔN menor a 30 mA y en tipos B, MI y EV en continua. Precisión de ±0,1 × IΔN
Resistencia de tierra
- Resistencia de tierra, 3 hilos: 0,00 Ω a 19,99 Ω, 20,0 Ω a 199,9 Ω y 200,0 Ω a 9.999 Ω, ±(5 % de lectura + 5 dígitos). Uoc menor a 30 V en alterna, Isc menor a 30 mA, f = 15 Hz
- Resistencia de tierra, 2 pinzas: 0,00 Ω a 19,99 Ω, ±(10 % de lectura + 10 dígitos); 20,0 Ω a 30,0 Ω, ±(20 % de lectura); 30,1 Ω a 39,9 Ω, ±(30 % de lectura)
- Resistencia específica de tierra, con el adaptador Ro A 1199: 0,0 Ωm a 99,9 Ωm, 100 Ωm a 999 Ωm, 1,00 kΩm a 9,99 kΩm, 10,0 kΩm a 99,9 kΩm y 100 kΩm a 9.999 kΩm
Tensión, corriente y otras funciones de medición
- Tensión TRMS (0, 14 a 500 Hz): 0 V a 550 V, ±(2 % de lectura + 2 dígitos)
- Frecuencia: 0,00 Hz a 9,99 Hz y 10,0 Hz a 499,9 Hz, ±(0,2 % de lectura + 1 dígito)
- Corriente TRMS alterna con la pinza A 1018, escala 20 A: 0,0 mA a 99,9 mA, ±(5 % de lectura + 5 dígitos); 100 mA a 999 mA, ±(3 % de lectura + 3 dígitos); 1,00 A a 19,99 A, ±(3 % de lectura)
- Corriente TRMS alterna con la pinza A 1019, escala 20 A: 0,0 mA a 99,9 mA, valores indicativos; 100 mA a 999 mA, ±(5 % de lectura); 1,00 A a 19,99 A, ±(3 % de lectura)
- Corriente TRMS alterna y continua con la pinza A 1391, escala 40 A: 0,00 A a 1,99 A, ±(3 % de lectura + 3 dígitos); 2,00 A a 19,99 A y 20,0 A a 39,9 A, ±(3 % de lectura)
- Corriente TRMS alterna y continua con la pinza A 1391, escala 300 A: 0,00 A a 19,99 A y 20,0 A a 39,9 A, valores indicativos; 40,0 A a 299,9 A, ±(3 % de lectura + 5 dígitos)
- Potencia (P, S, Q) y factor de potencia: 0,00 W (VA, Var) a 99,9 kW (kVA, kVar), y factor de potencia de -1,00 a 1,00
- Armónicos de corriente y THD de corriente: 0,00 A a 199,9 A
- Tiempo de descarga: 0,0 s a 10,0 s, ±(5 % de lectura + 2 dígitos)
- Tensión pico: 0 V a 550 V, ±(5 % de lectura + 3 dígitos)
- Iluminancia con el luxómetro A 1172, tipo B: 0,01 lux a 19,99 lux, ±(5 % de lectura + 2 dígitos); 20,0 lux a 199,9 lux, 200 lux a 1.999 lux y 2,00 klux a 19,99 klux, ±(5 % de lectura)
- Iluminancia con el luxómetro A 1173, tipo C: 0,01 lux a 19,99 lux, ±(10 % de lectura + 3 dígitos); 20,0 lux a 199,9 lux, 200 lux a 1.999 lux y 2,00 klux a 19,99 klux, ±(10 % de lectura)
Normas y seguridad eléctrica
- Funcionalidad: serie IEC/EN 61557 y DIN 5032
- Partes de la serie IEC/EN 61557 que el fabricante publica para este equipo: -1 requisitos generales, -2 resistencia de aislamiento, -3 impedancia de bucle, -4 resistencia de la conexión a tierra y de la unión equipotencial, -5 resistencia a tierra, -6 eficacia de los diferenciales en sistemas TT, TN e IT, -7 secuencia de fases, -10 equipos de medida combinados, -12 equipos de medida y monitoreo del rendimiento (PMD), y -14 equipos para el ensayo de seguridad eléctrica de máquinas
- Otras normativas de referencia para la comprobación: IEC/EN/HD 60364-4-41, IEC/EN 61008, IEC/EN 61009, BS 7671 y AS/NZ 3017
- Compatibilidad electromagnética: IEC/EN 61326-1
- Seguridad: IEC/EN 61010-1, IEC/EN 61010-031, IEC/EN 61010-2-030 e IEC/EN 61010-2-032
- Categoría de sobretensión: CAT III 600 V / CAT IV 300 V
- Clase de protección: doble aislamiento
General

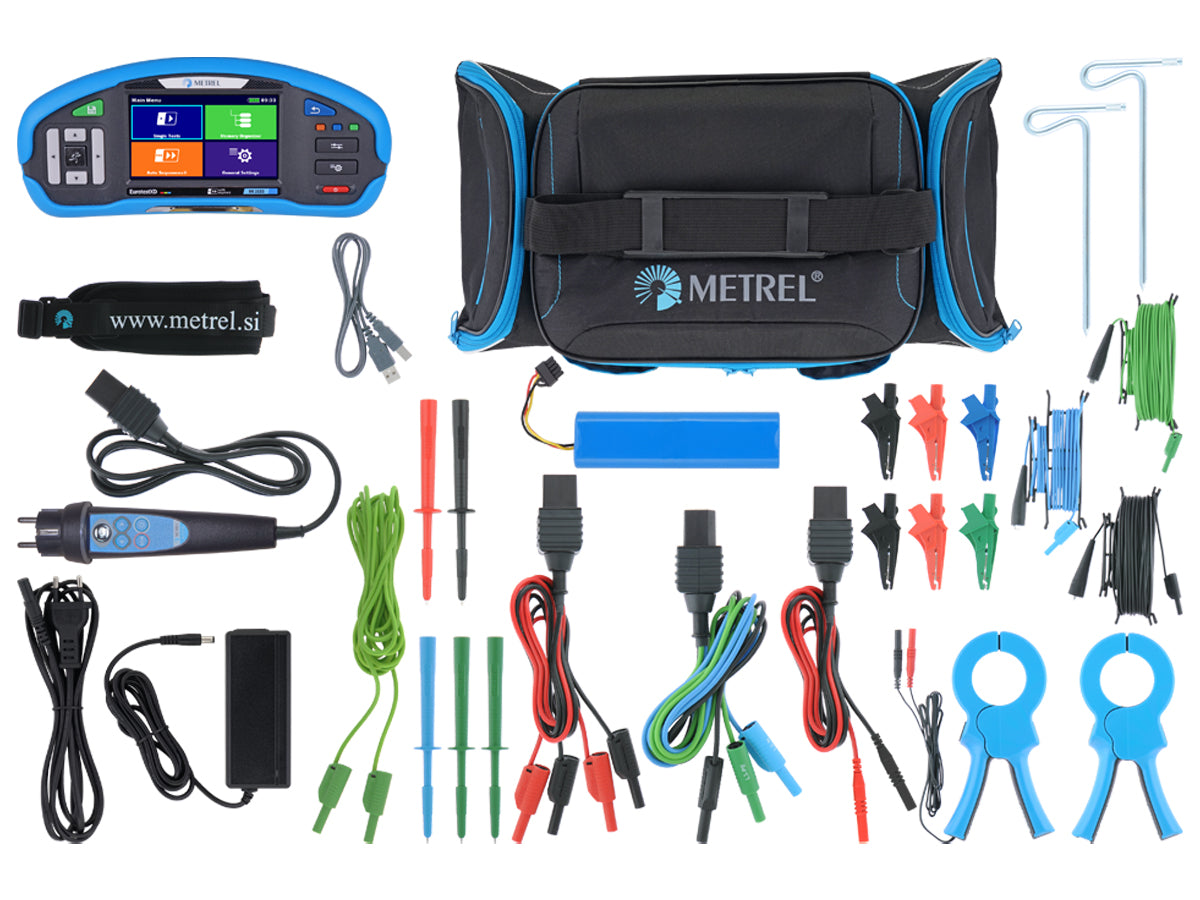

- Set de fábrica: MI 3155 EU, Kit MI 3155 Euro
- Alimentación: 7,2 V, pack de pilas recargables de 8.800 mAh

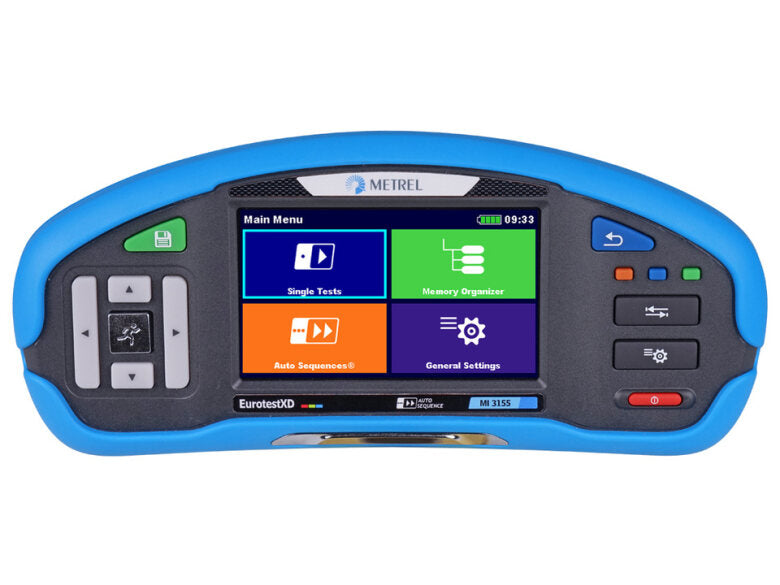

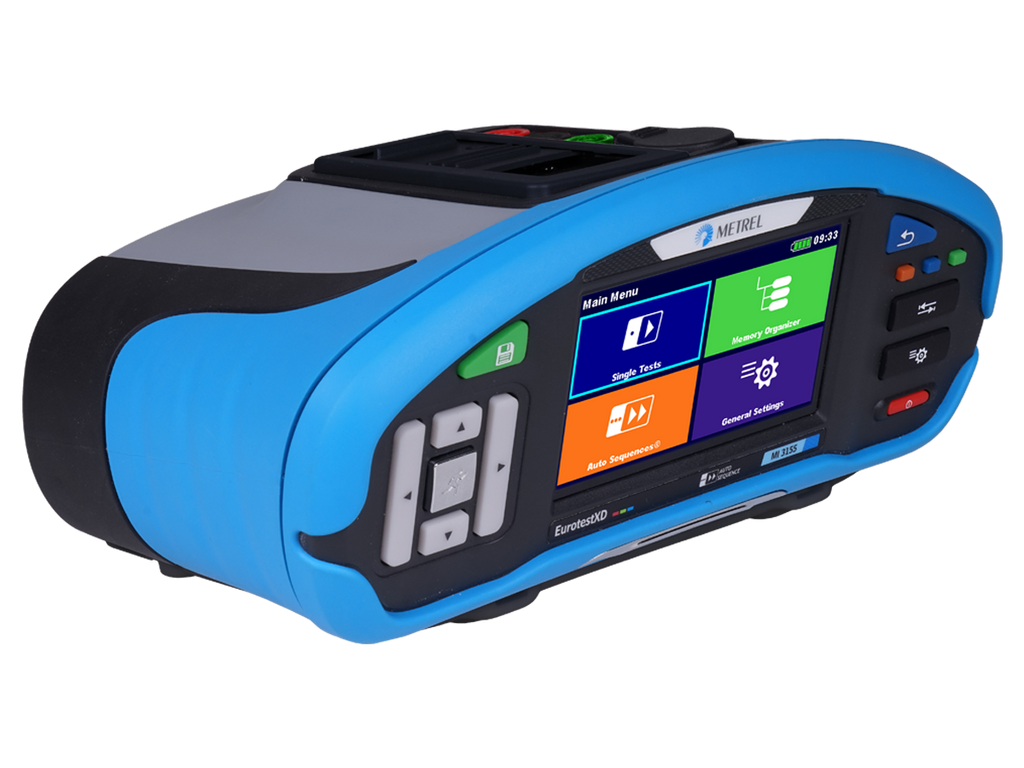

- Pantalla: táctil a color TFT de 4,3 pulgadas, de alta resolución

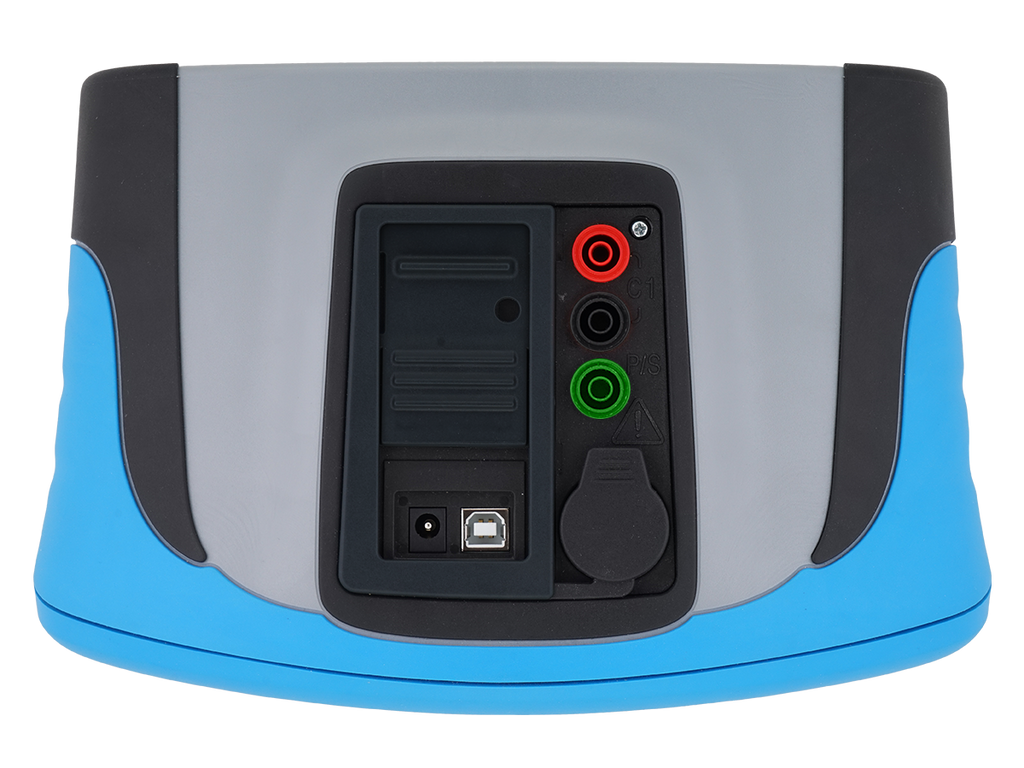

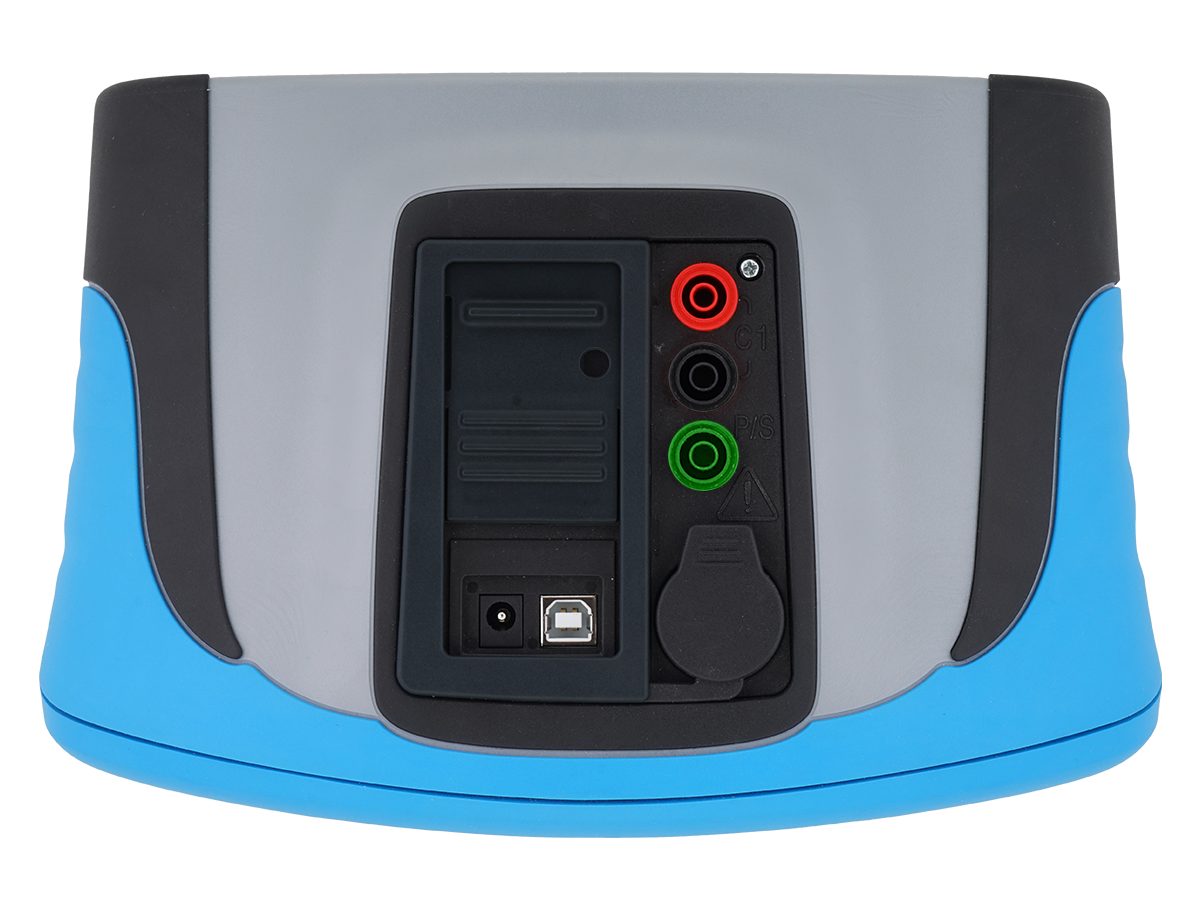

- Puerto COM: Bluetooth, USB y RS232
- Peso: 1,78 kg sin accesorios
- Dimensiones: 252 × 111 × 165 mm
Garantía y respaldo
Este equipo tiene 1 año de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Metrel en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos. El equipo incluye certificado de calibración.
