Descripción

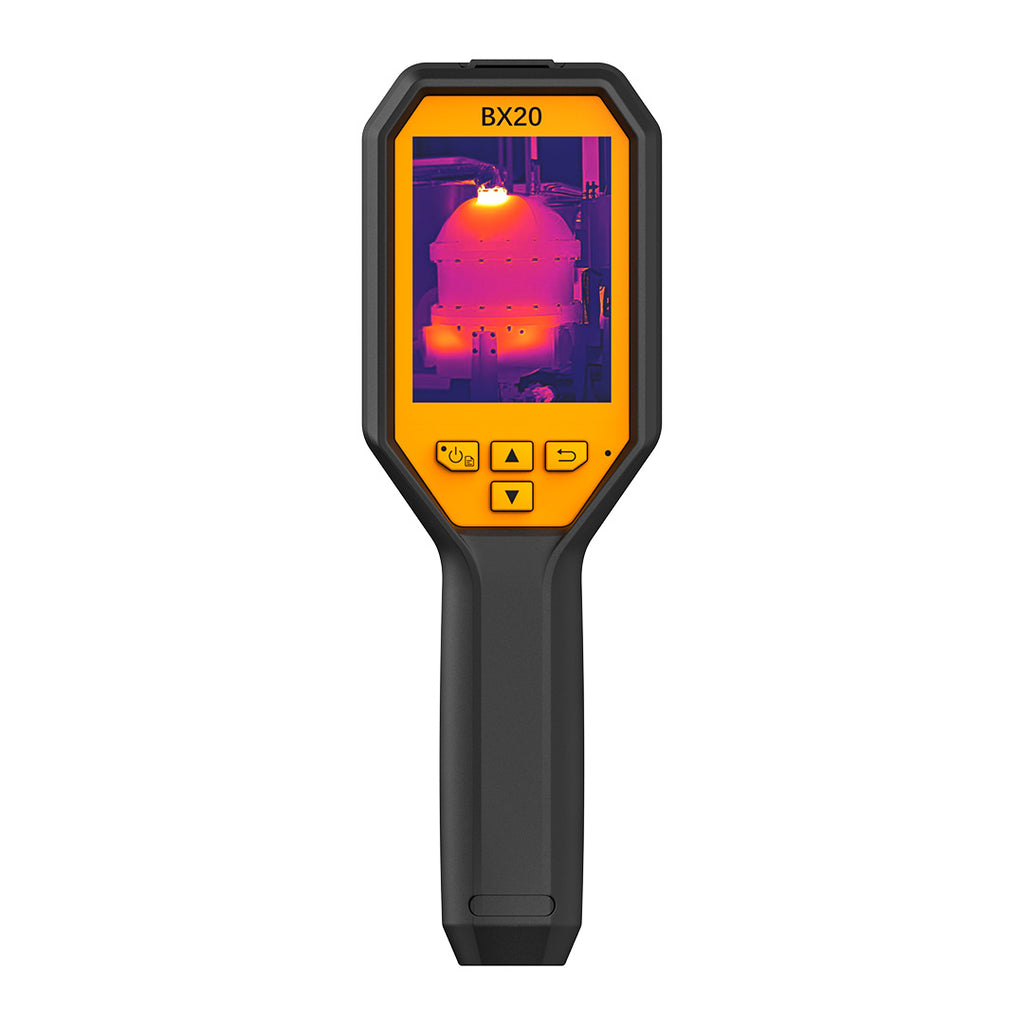

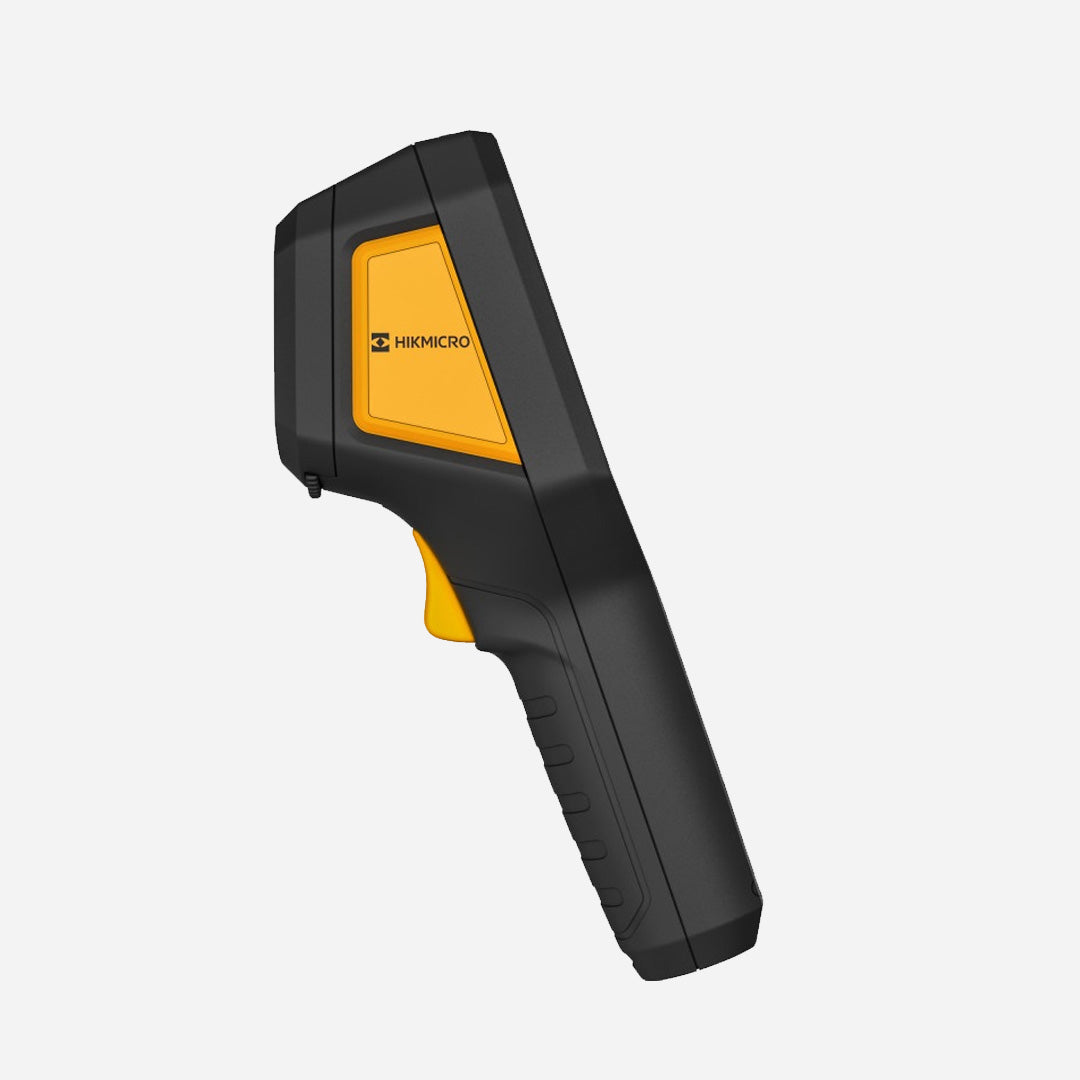

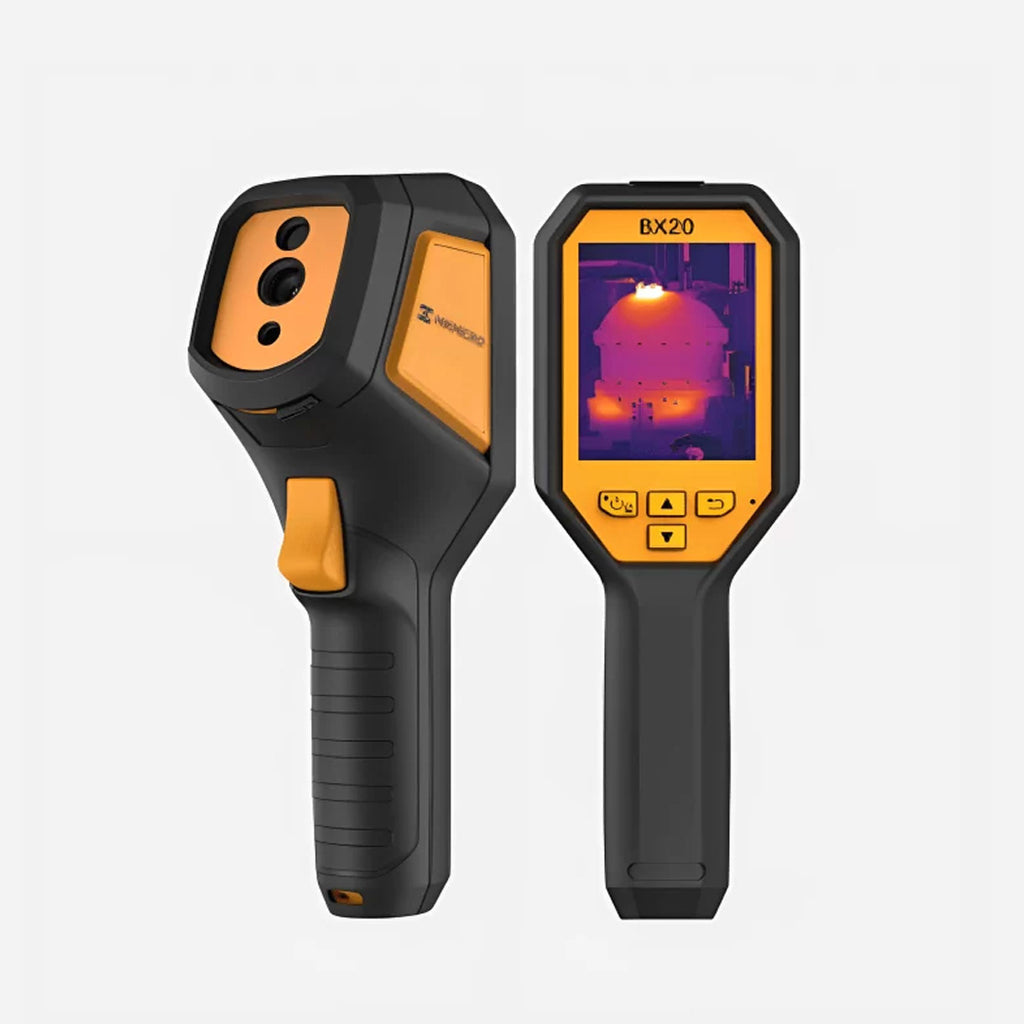

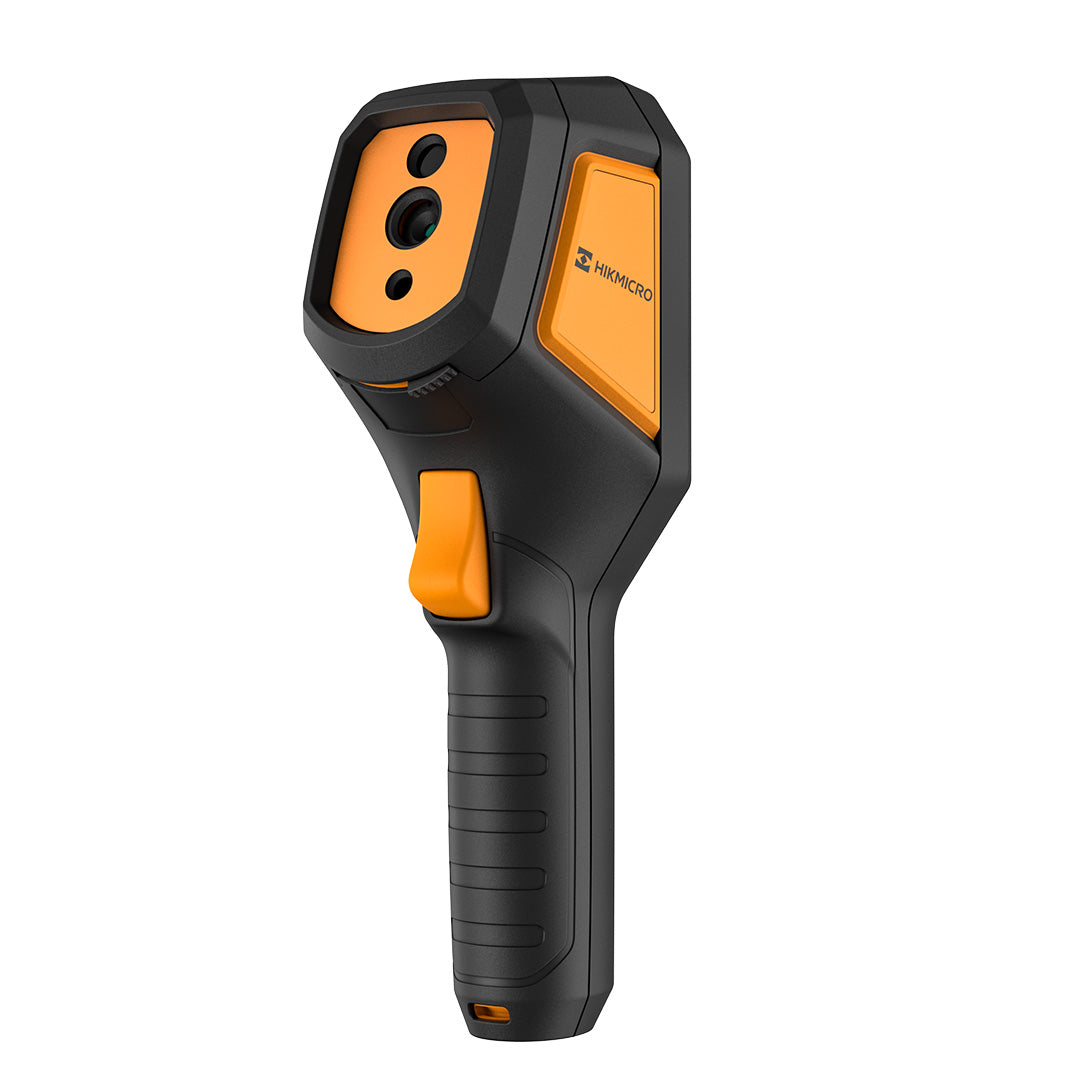

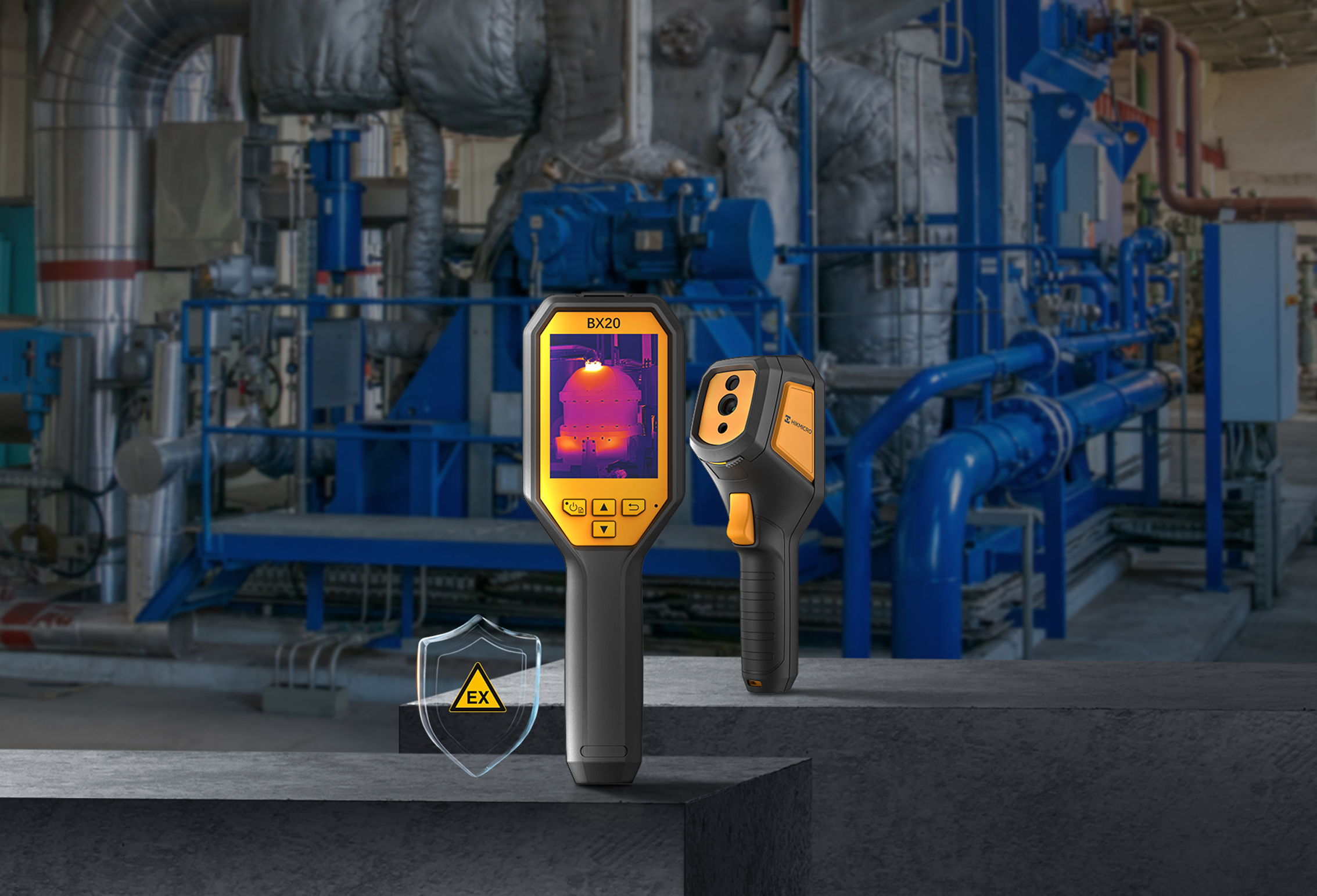

El BX20 es la cámara termográfica de mano de Hikmicro certificada para zona clasificada. Lleva marca ATEX II 3 G Ex ic IIC T6 Gc y II 3 D Ex ic IIIC T85 °C Dc, más su certificación IECEx: esa línea es la que decide si el equipo entra o no a una planta con atmósfera explosiva. Mide con un detector de 256 × 192 px, sensibilidad térmica menor a 40 mK y un rango que llega a 550 °C, en un cuerpo de 380 g. La protección es IP64, un grado por sobre el IP54 que declara el resto de la línea industrial de mano.
Características principales
- Marca ATEX II 3 G Ex ic IIC T6 Gc para gas y II 3 D Ex ic IIIC T85 °C Dc para polvo. Es la línea que tu prevencionista compara carácter por carácter antes de autorizar el equipo.
- Certificación IECEx Ex ic IIC T6 Gc y Ex ic IIIC T85 °C Dc. Cubre al cliente que audita bajo el esquema IEC y no bajo el europeo.
- Protección IP64. Un grado más que el IP54 del resto de la línea industrial de mano de la marca, y en planta eso es polvo que no entra.
- Detector de 256 × 192 px con paso de 12 µm, 49.152 píxeles reales. Es lo que el sensor captura, sin interpolación de por medio.
- Sensibilidad térmica menor a 40 mK. Distingue el punto caliente incipiente, que es el que todavía se puede programar en vez de atender de urgencia.
- Rango de -20 °C a 550 °C en dos escalas, con exactitud de máx. (±2 °C, ±2 %) declarada para ambiente de 15 °C a 35 °C y objeto sobre 0 °C. El informe sale con número, no solo con imagen.
- Enfoque fijo desde 0,3 m. No hay que ajustar nada con guantes puestos.
- Cámara visual de 2 MP y memoria flash integrada de 16 GB para unas 90.000 imágenes. La ronda entera queda en el equipo, sin tarjeta que sacar dentro de la zona clasificada.
- Análisis en vivo desde el computador por cable USB, con el firmware al día. Es una capacidad que este modelo no tenía y que el fabricante habilitó en la versión V5.5.112.
- 380 g, ensayo de caída de 2 m y unas 6 horas de batería, con carga completa en 3 horas.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- SuperIR: sí, sobre las imágenes térmicas capturadas
- Sensibilidad térmica (NETD): menor a 40 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 37,2° × 50,0°
- Resolución espacial (IFOV): 3,3 mrad
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: 1600 × 1200 px (2 MP)
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: 3 puntos
- Modo de nivel y rango: automático y manual
Sistema
- Pantalla: LCD de 3,2 pulgadas, 240 × 320 px
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot y Fusion
- Alarma de color: sobre umbral
- Modos de imagen: térmico, visual, fusión y PIP
- Medio de almacenamiento: memoria flash integrada de 16 GB
- Capacidad de imágenes: aprox. 90.000 imágenes
- Interfaz USB: USB Tipo-C
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, desde el firmware V5.5.112
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 6 horas
- Tiempo de carga: aprox. 3 horas para carga completa
General
- Grado de protección: IP64
- Ensayo de caída: 2 m
- Certificación ATEX: II 3 G Ex ic IIC T6 Gc y II 3 D Ex ic IIIC T85 °C Dc
- Certificación IECEx: Ex ic IIC T6 Gc y Ex ic IIIC T85 °C Dc
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 380 g
- Dimensiones: 221,7 × 73,5 × 123,8 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP52N-3AQF-BX20
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
