Descripción

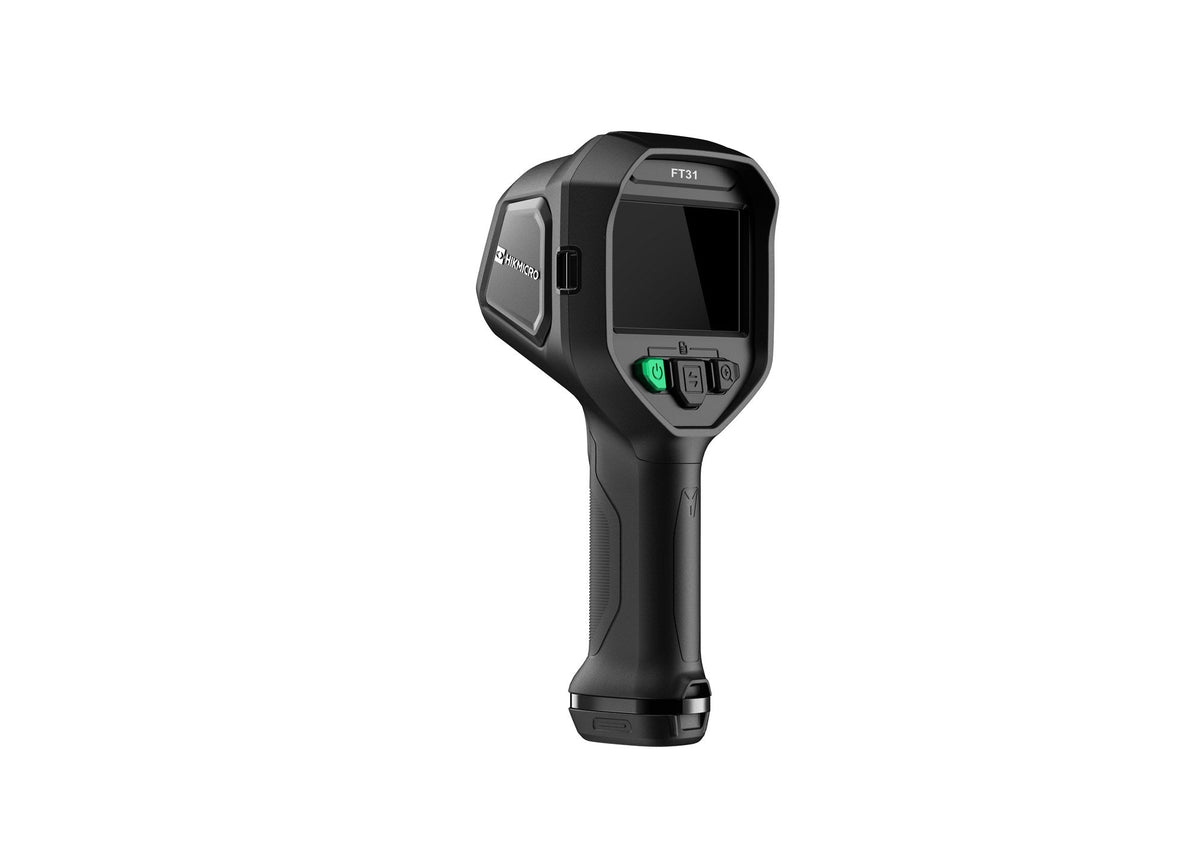

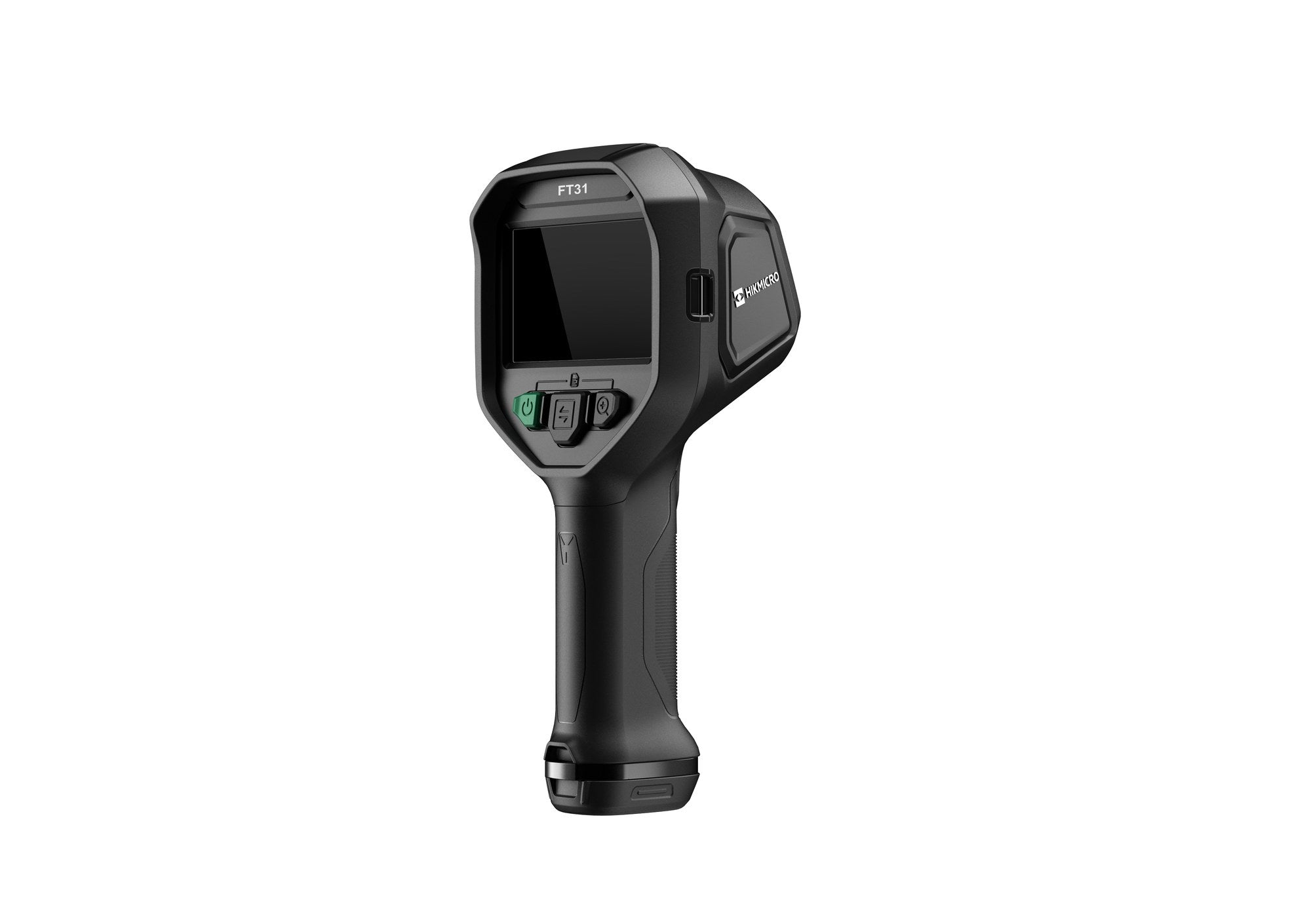

El FT31 es la cámara termográfica de bomberos de Hikmicro para ataque interior y búsqueda en incendio estructural. Mide en dos escalas, de -20 °C a 250 °C y de 200 °C a 1.200 °C, con un detector de 384 × 288 px que refresca a 60 Hz. Su temperatura de trabajo llega a 150 °C durante 15 minutos y a 260 °C durante 5 minutos: no es tolerancia a la exposición, es el ambiente en que el fabricante declara que la cámara sigue operando. Declara seis normas con número, entre ellas IP67 según IEC 60529 y ensayo de caída de 2 m según IEC 60068-2-31.
Características principales
- Cinco segundos desde que se enciende hasta que hay imagen térmica, diez hasta la pantalla completa, y 60 Hz de refresco. Se saca del carro y se usa, y la escena no arrastra cuando giras la cámara.
- Detector de 384 × 288 px, 110.592 píxeles reales, con sensibilidad térmica menor a 30 mK. Separa un cuerpo tibio de un piso caliente, que es la diferencia entre encontrar a alguien y pasar de largo.
- Segunda escala de 200 °C a 1.200 °C, con exactitud de máx. (±2 °C, ±2 %) declarada con ambiente de -20 °C a 50 °C. La misma cámara que busca personas lee un frente de llama, y esa ventana de setenta grados hace que el número valga igual en una madrugada de invierno.
- Temperatura de trabajo de -20 °C a 85 °C, con 150 °C durante 15 minutos y 260 °C durante 5 minutos. El fabricante lo publica como rango de trabajo, no como resistencia a la exposición: es el ambiente en que la cámara sigue midiendo, y define hasta dónde entra el equipo.
- Seis normas con número: IP67 según IEC 60529, caída de 2 m según IEC 60068-2-31, seguridad eléctrica IEC 61010-1, vibración de 2 g según IEC 60068-2-6, choque de 25 g según IEC 60068-2-27 y cuatro normas de compatibilidad electromagnética. Es el respaldo que pide una carpeta de licitación.
- Campo de visión de 54,1° × 40,2° con enfoque fijo desde 1 m. Ves la pieza completa y no hay foco que ajustar con guantes puestos.
- Ocho paletas del oficio. Hot Area colorea en rojo el 20 % más caliente de la escena, y Fire Detection está hecha para incendio estructural con llama abierta.
- 128 GB integrados para unas 281.600 imágenes y 15,6 horas de video. El registro del servicio queda en el equipo, sin tarjeta que sacar con guantes.
- 1.022 g. Es la más pesada de las cámaras de bomberos de la marca, y ese es el costo del detector de 384 × 288 px y de la carcasa IP67.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- Tipo de detector: matriz de plano focal VOx no refrigerada, con cubierta protectora de germanio
- Sensibilidad térmica (NETD): menor a 30 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 60 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 7 mm
- Número F: F 1,6
- Campo de visión (FOV): 54,1° × 40,2°
- Resolución espacial (IFOV): 2,42 mrad
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 1 m
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 250 °C

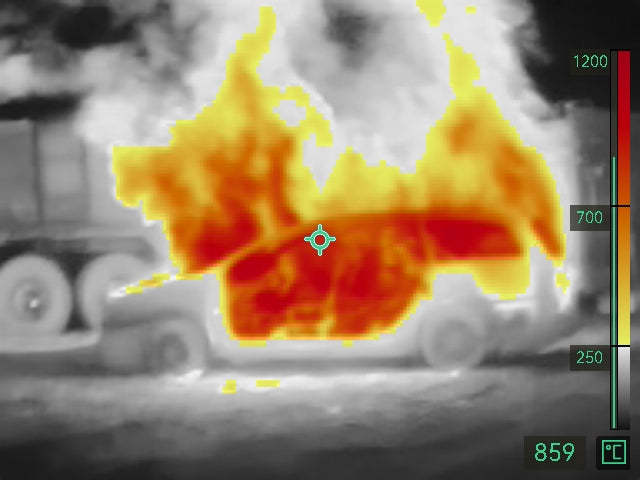

- Rango de temperatura del objeto, escala 2: 200 °C a 1.200 °C
- Exactitud: máx. (±2 °C, ±2 %), con ambiente de -20 °C a 50 °C y objeto sobre 0 °C
- Herramientas de medición: punto central, punto caliente y punto frío
Sistema

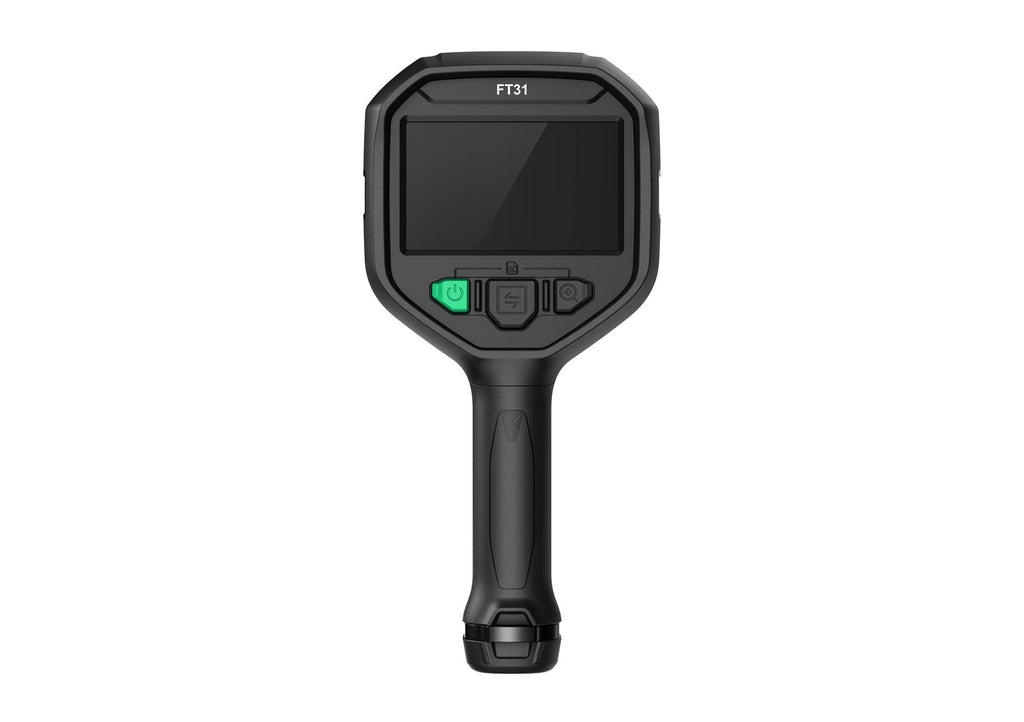

- Pantalla: LCD de 4,3 pulgadas, 800 × 480 px
- Zoom digital: 1×, 2× y 4×
- Paletas de color: Basic, Black Hot, White Hot, Fire Detection, Rescue, Hot Area, Cold Area y Building
- Modos de imagen: térmico
- Medio de almacenamiento: memoria integrada de 128 GB
- Capacidad de imágenes: aprox. 281.600 imágenes
- Capacidad de video: aprox. 15,6 horas
- Interfaz USB: USB Tipo-C
- Wi-Fi: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas del servicio y arma el informe en el mismo programa. Requiere Windows de 64 bits
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 6 horas
- Tiempo de carga: aprox. 3 horas para carga completa
General
- Grado de protección: IP67 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2 y EN IEC 61000-6-3
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 85 °C; 150 °C durante 15 minutos; 260 °C durante 5 minutos
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 1.022 g
- Dimensiones: 132,7 × 276,3 × 114,6 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TF23-7QF-FT31
Garantía y respaldo
Este equipo tiene 5 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
