Descripción

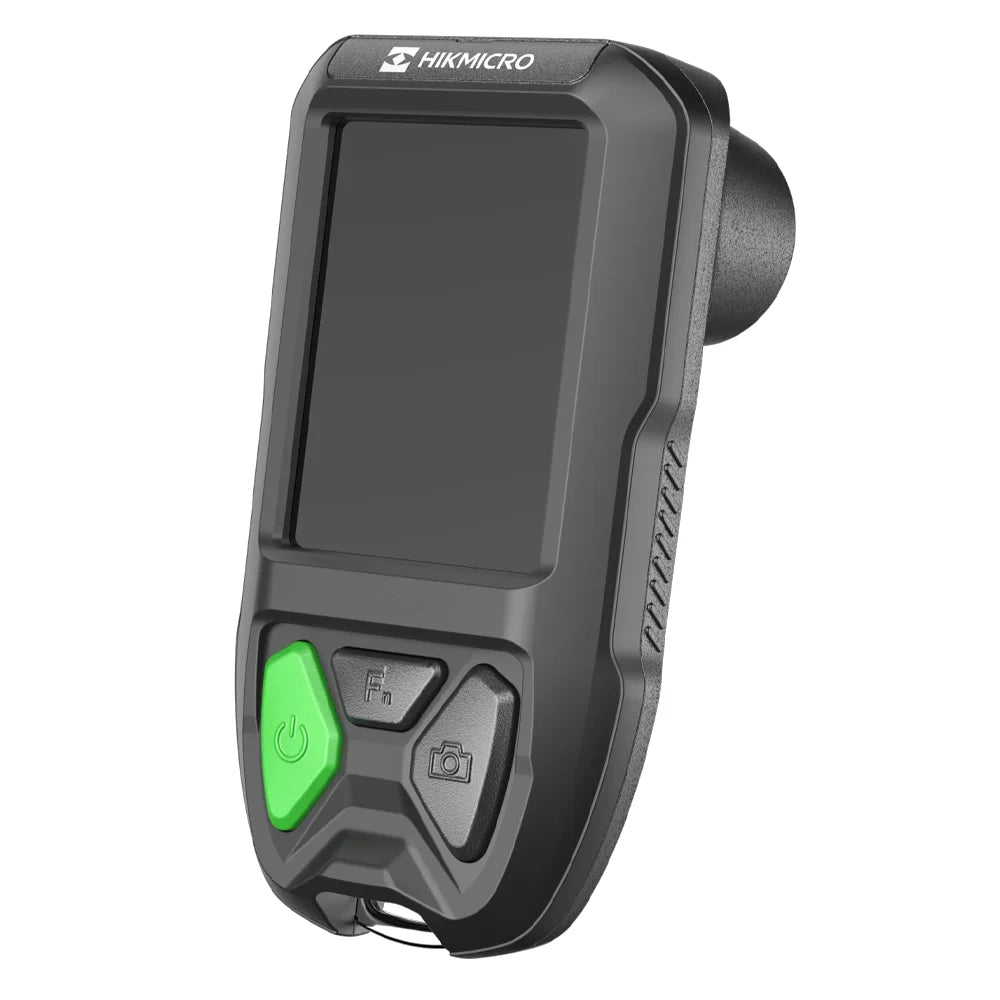

El FP31 es la cámara termográfica de bomberos de Hikmicro, con detector de 384 × 288 px, cámara visual de 8 MP y dos láseres. Lleva marca ATEX II 3 G Ex ic op is IIC T5 Gc y II 3 D Ex ic op is IIIC T100 °C Dc, más su certificación IECEx: el bloque op is cubre la radiación óptica, o sea que sus láseres quedan certificados para la zona clasificada. Mide en dos escalas, de -20 °C a 150 °C y de 0 °C a 650 °C. Opera de -10 °C a 55 °C en configuración por defecto, y sigue midiendo a 85 °C por 30 minutos, 150 °C por 10 minutos y 260 °C por 5 minutos: el fabricante lo publica como rango de trabajo.
Características principales

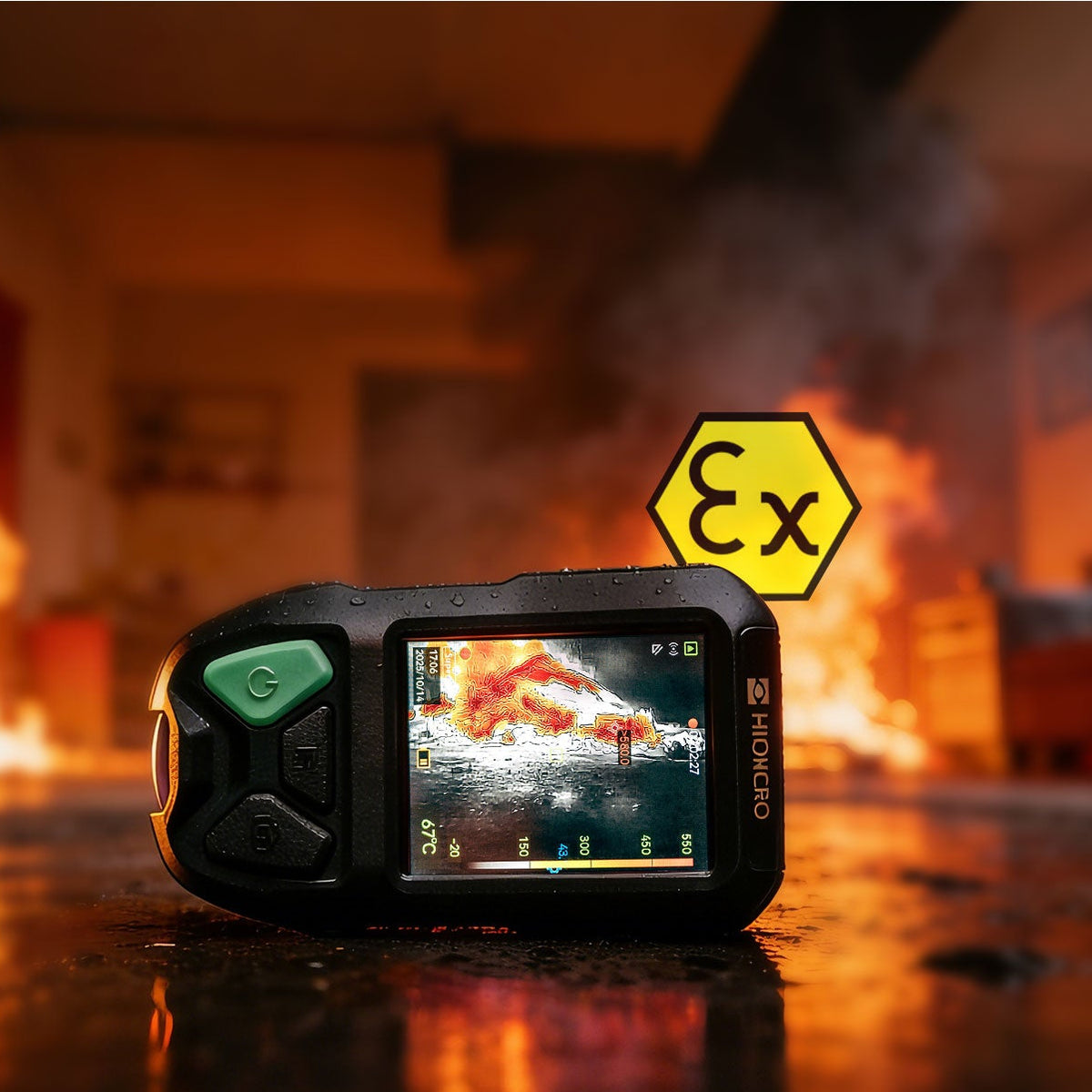

- Marca ATEX II 3 G Ex ic op is IIC T5 Gc para gas y II 3 D Ex ic op is IIIC T100 °C Dc para polvo, más certificación IECEx. El bloque op is cubre la radiación óptica: los dos láseres del equipo entran certificados a la zona clasificada.
- Temperatura de trabajo de -10 °C a 55 °C en configuración por defecto, con 85 °C durante 30 minutos, 150 °C durante 10 minutos y 260 °C durante 5 minutos. El fabricante lo publica como rango de trabajo: a 260 °C la cámara sigue midiendo.
- Diez normas con número, más la marca ATEX y la certificación IECEx: IP67 según IEC 60529, caída de 2 m según IEC 60068-2-31, seguridad eléctrica EN 62368, vibración de 2 g según IEC 60068-2-6, choque de 25 g según IEC 60068-2-27, calor húmedo según IEC 60068-2-30 y cuatro normas de compatibilidad electromagnética. Es el respaldo que una carpeta de licitación pide por escrito.
- Detector de 384 × 288 px con paso de 12 µm y sensibilidad térmica menor a 30 mK, tras una óptica de 6,7 mm F 0,9. Resolución espacial de 1,79 mrad, contra los 3,33 mrad del FP21, en un campo de 40° × 29,8°. Distingues objetos más chicos a la misma distancia.
- Dos escalas de medición, -20 °C a 150 °C y 0 °C a 650 °C, y no un rango continuo. La baja es la que da resolución útil en rescate; la alta lee un frente de llama.
- Cámara visual de 8 MP, modo de fusión, puntero láser y telémetro láser. El puntero señala el objetivo y la fusión muestra dónde cae esa temperatura sobre la imagen visible.
- Memoria interna de 128 GB para unas 327.800 imágenes y 137 horas de video. Sale por Wi-Fi o por USB Tipo-C, sin tarjeta que manipular con guantes.
- Cuatro horas de autonomía y 420 g, contra las seis horas y los 398 g del FP21. Con la autonomía se planifica la guardia, así que el número va de frente.
- La lista de empaque del FP31 incluye maleta de transporte: doce ítems contra los once del FP21. Es lo que protege al equipo entre un servicio y el siguiente.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- Sensibilidad térmica (NETD): menor a 30 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 6,7 mm
- Número F: F 0,9
- Campo de visión (FOV): 40° × 29,8°
- Resolución espacial (IFOV): 1,79 mrad
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,5 m
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: sí, Clase II, 650 nm, potencia menor a 1 mW
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 0 °C a 650 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Telémetro láser: sí
Sistema
- Pantalla: LCD de 3,2 pulgadas, 640 × 480 px
- Zoom digital: 1×, 2× y 4×
- Paletas de color: Basic, Smooth, White Hot, Fire Detection, Rescue, Hot Area, Cold Area y Building
- Modos de imagen: térmico y fusión
- Medio de almacenamiento: memoria flash interna de 128 GB
- Capacidad de imágenes: aprox. 327.800 imágenes
- Capacidad de video: aprox. 137 horas
- Formato de video: MP4
- Interfaz USB: USB Tipo-C
- Wi-Fi: sí
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 3 horas por USB, aprox. 4 horas con cargador de batería
General
- Certificación ATEX: II 3 G Ex ic op is IIC T5 Gc y II 3 D Ex ic op is IIIC T100 °C Dc
- Certificación IECEx: Ex ic op is IIC T5 Gc y Ex ic op is IIIC T100 °C Dc
- Seguridad: EN 62368
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2 y EN IEC 61000-6-3
- Grado de protección: IP67 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -10 °C a 55 °C (configuración por defecto); 85 °C durante 30 minutos; 150 °C durante 10 minutos; 260 °C durante 5 minutos
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: ensayo IEC 60068-2-30, 24 horas, 95 % de humedad relativa, 25 °C a 40 °C, 2 ciclos
- Peso: aprox. 420 g
- Dimensiones: 52,7 × 143 × 79 mm
Garantía y respaldo
Este equipo tiene 5 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Hikmicro en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos. El equipo incluye certificado de calibración.
