Descripción

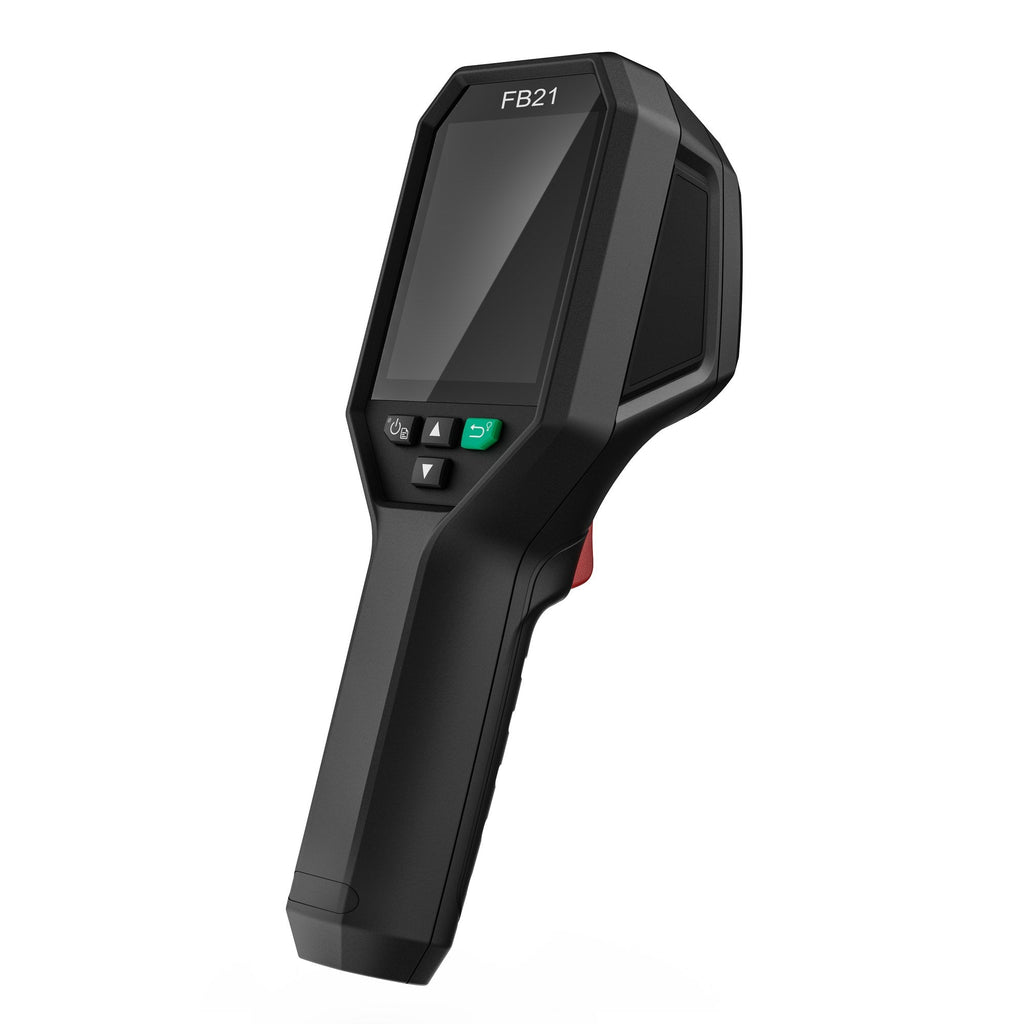

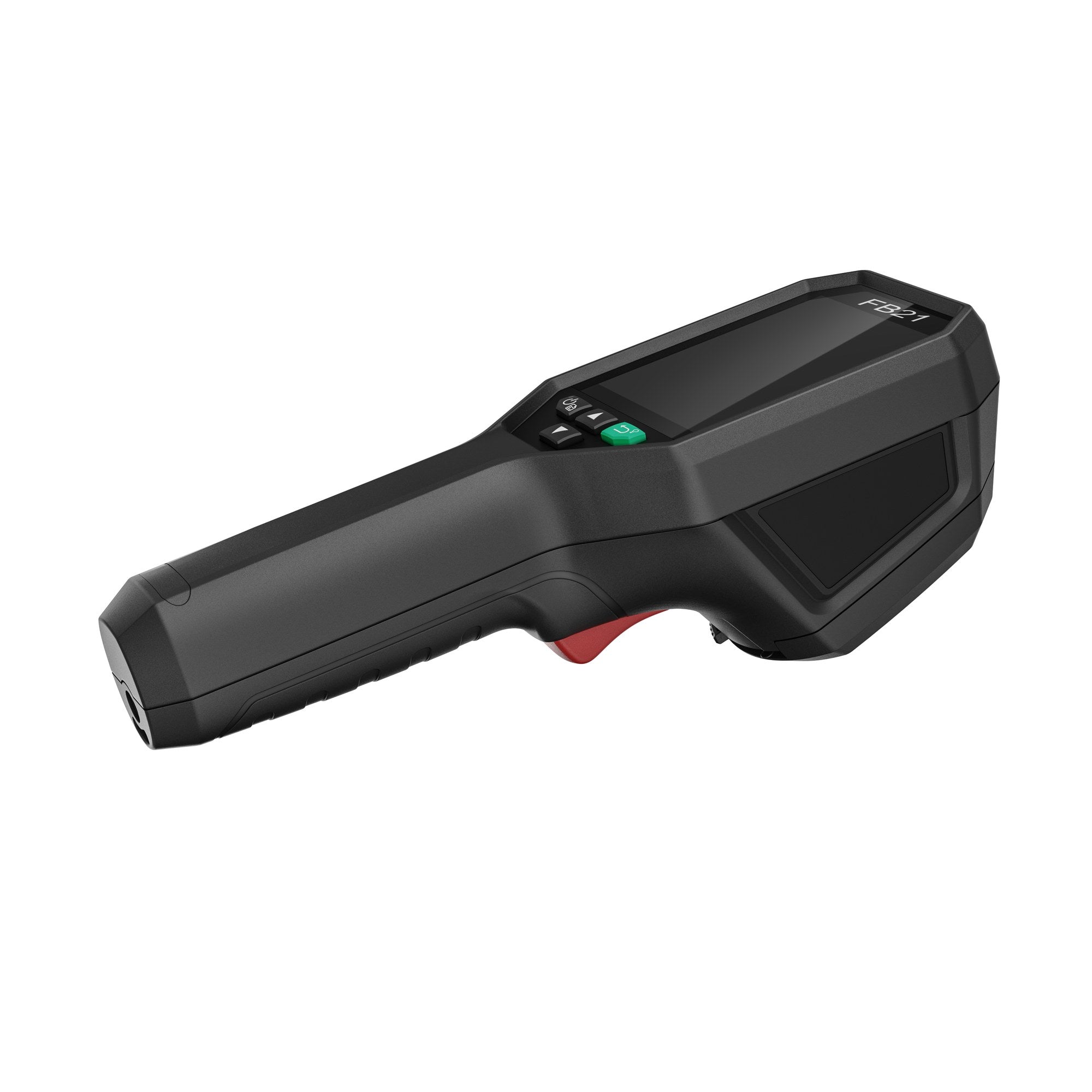

Una brigada que recién incorpora termografía necesita un equipo que aguante el servicio y que se opere con guantes puestos. El FB21 es la cámara termográfica de bomberos de entrada de Hikmicro: detector de 256 × 192 px, sensibilidad térmica menor a 40 mK y enfoque fijo, sin nada que ajustar en la escena. Mide en dos escalas, de -20 °C a 150 °C y de 100 °C a 550 °C, con protección IP65 y ensayo de caída de 2 m. Sigue operando con ambiente de hasta 90 °C durante 10 minutos y de hasta 115 °C durante 2 minutos, que es el dato que define hasta dónde entra.
Características principales
- Opera con ambiente de hasta 90 °C durante 10 minutos y de hasta 115 °C durante 2 minutos. No es que el equipo tolere esa temperatura: es el rango en que sigue midiendo adentro.
- Detector de 256 × 192 px, 49.152 píxeles reales, con sensibilidad térmica menor a 40 mK. Marca la diferencia de temperatura en la superficie de un muro, que es como se lee un fuego oculto antes de abrirlo.

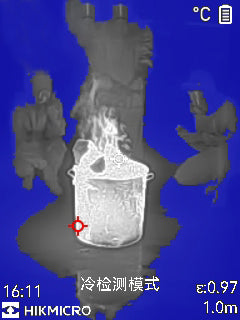

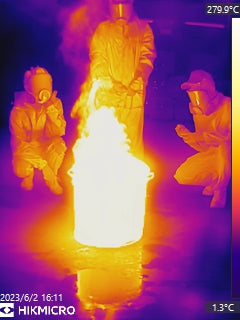

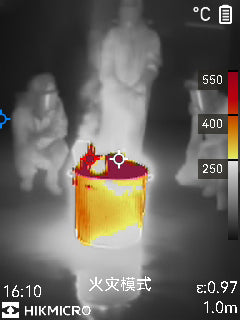

- Ocho paletas del oficio. Fire Detection está hecha para incendio estructural con llama abierta, y Rescue para búsqueda a baja temperatura, como un accidente de tránsito o un rastreo en terreno boscoso.

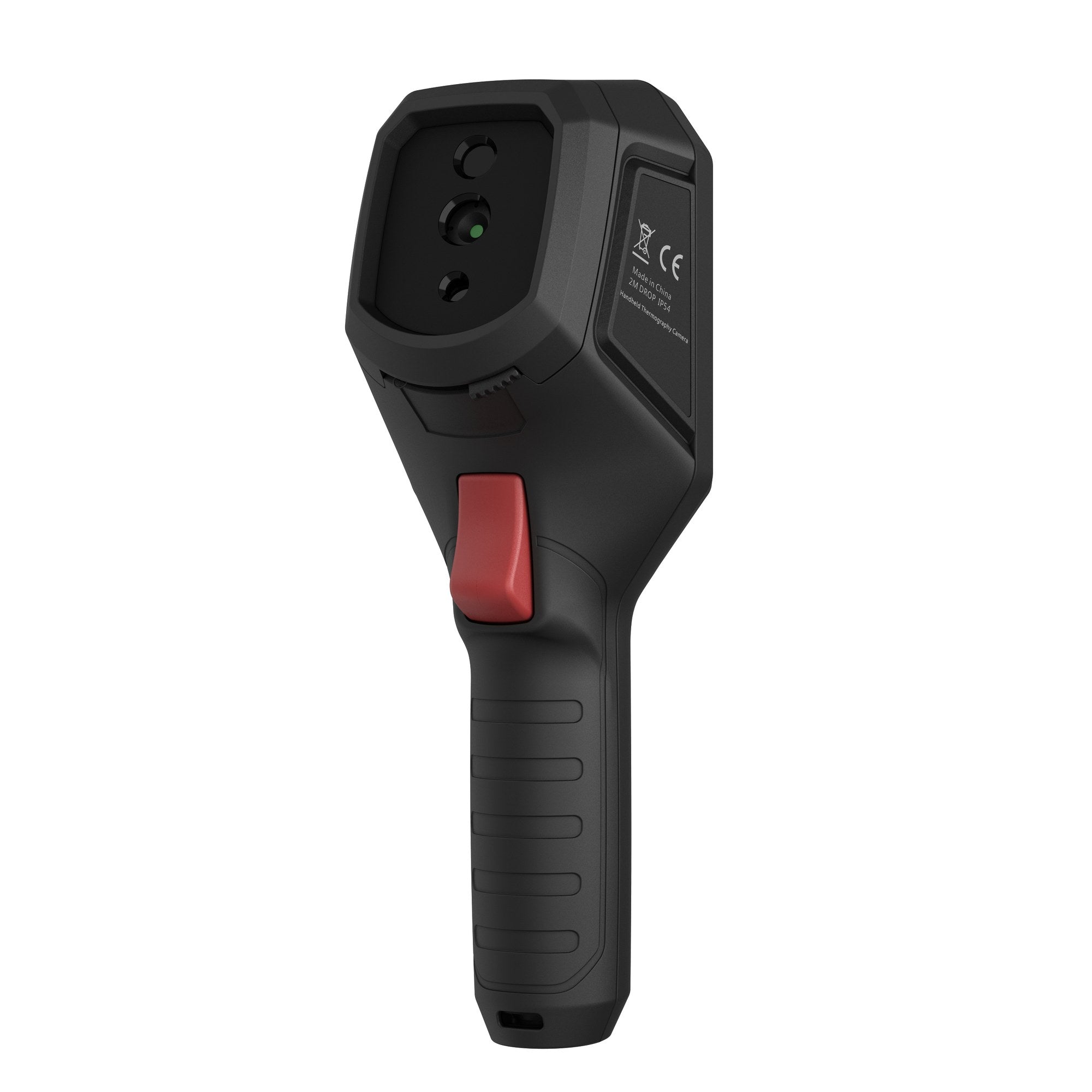

- Cámara visual de 1600 × 1200 px además de la térmica, con cuatro modos de imagen: térmico, visual, fusión y PIP. La foto del informe sale con la escena reconocible, no solo con el mapa de calor.
- Campo de visión de 37,2° × 50,0° con enfoque fijo desde 0,3 m. No hay foco que ajustar con guantes puestos, y a treinta centímetros lees un tablero o una conexión sin cambiar de equipo.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C. La primera cubre la revisión posterior al incendio; la segunda, la escena caliente.
- Exactitud de máx. (±2 °C, ±2 %), declarada con ambiente de 15 °C a 35 °C y objeto sobre 0 °C. La condición se publica junto al número, tal como la entrega el fabricante.
- Protección IP65 y ensayo de caída de 2 m. Resiste chorro de agua y una caída desde sobre la cabeza, que es como se maltrata un equipo en servicio.
- 380 g y unas 6 horas de autonomía, con 16 GB integrados para unas 90.000 imágenes. Es la más liviana de las cámaras de bomberos de la marca y el registro del servicio queda adentro.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- Sensibilidad térmica (NETD): menor a 40 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 37,2° × 50,0°
- Resolución espacial (IFOV): 3,3 mrad
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: 1600 × 1200 px (2 MP)
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: 3 puntos
Sistema
- Pantalla: LCD de 3,2 pulgadas, 240 × 320 px
- Paletas de color: Basic, Black Hot, White Hot, Fire Detection, Rescue, Hot Area, Cold Area y Building
- Modos de imagen: térmico, visual, fusión y PIP

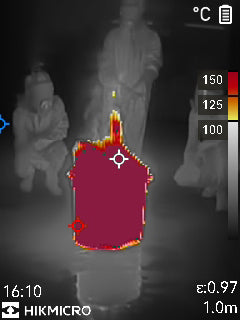

- Alarma de color: sobre umbral
- Medio de almacenamiento: memoria flash integrada de 16 GB
- Capacidad de imágenes: aprox. 90.000 imágenes
- Interfaz USB: USB Tipo-C
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas del servicio y arma el informe en el mismo programa. Requiere Windows de 64 bits
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 6 horas
- Tiempo de carga: aprox. 3 horas para carga completa
General
- Grado de protección: IP65
- Ensayo de caída: 2 m
- Temperatura de trabajo: ambiente de -10 °C a 90 °C durante hasta 10 minutos; ambiente de -10 °C a 115 °C durante hasta 2 minutos
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 380 g
- Dimensiones: 221,7 × 73,5 × 123,8 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TF52-3AQF-FB21
Garantía y respaldo
Este equipo tiene 5 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
