Descripción

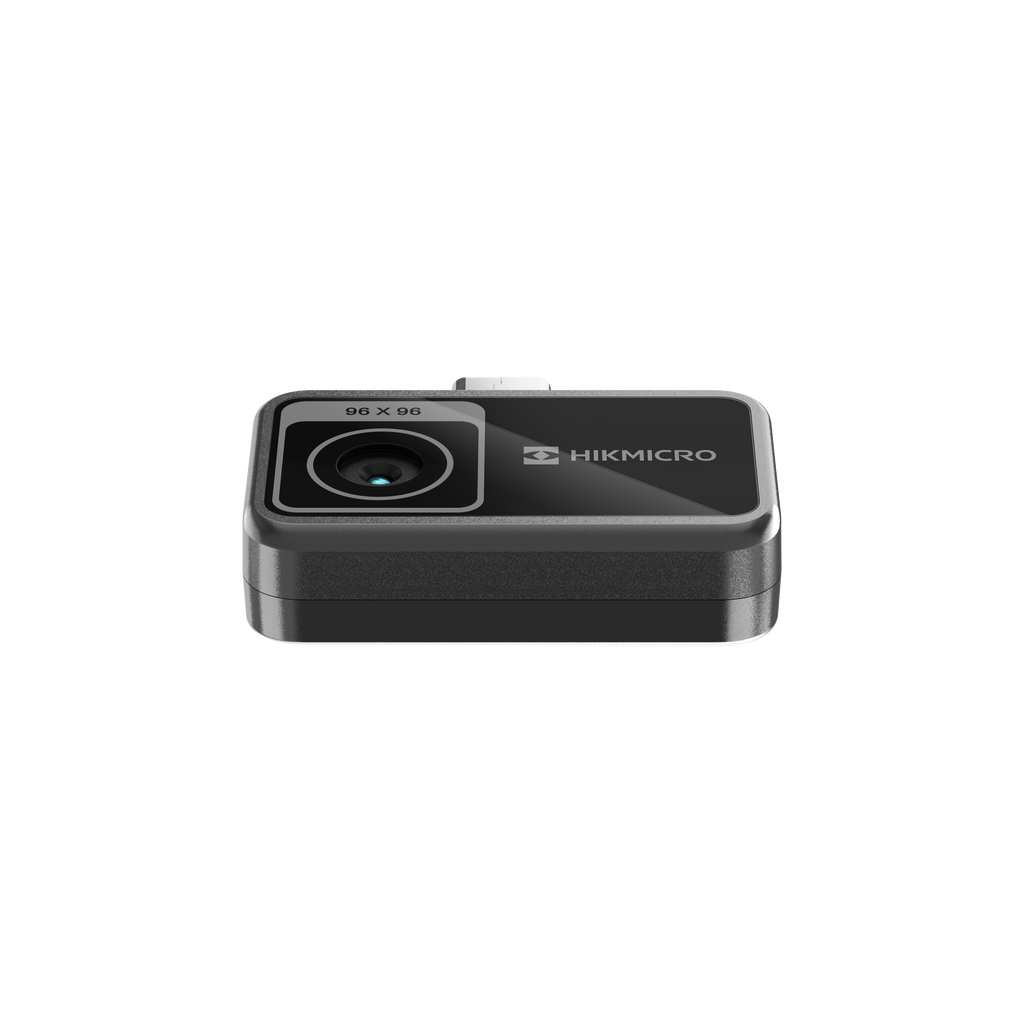

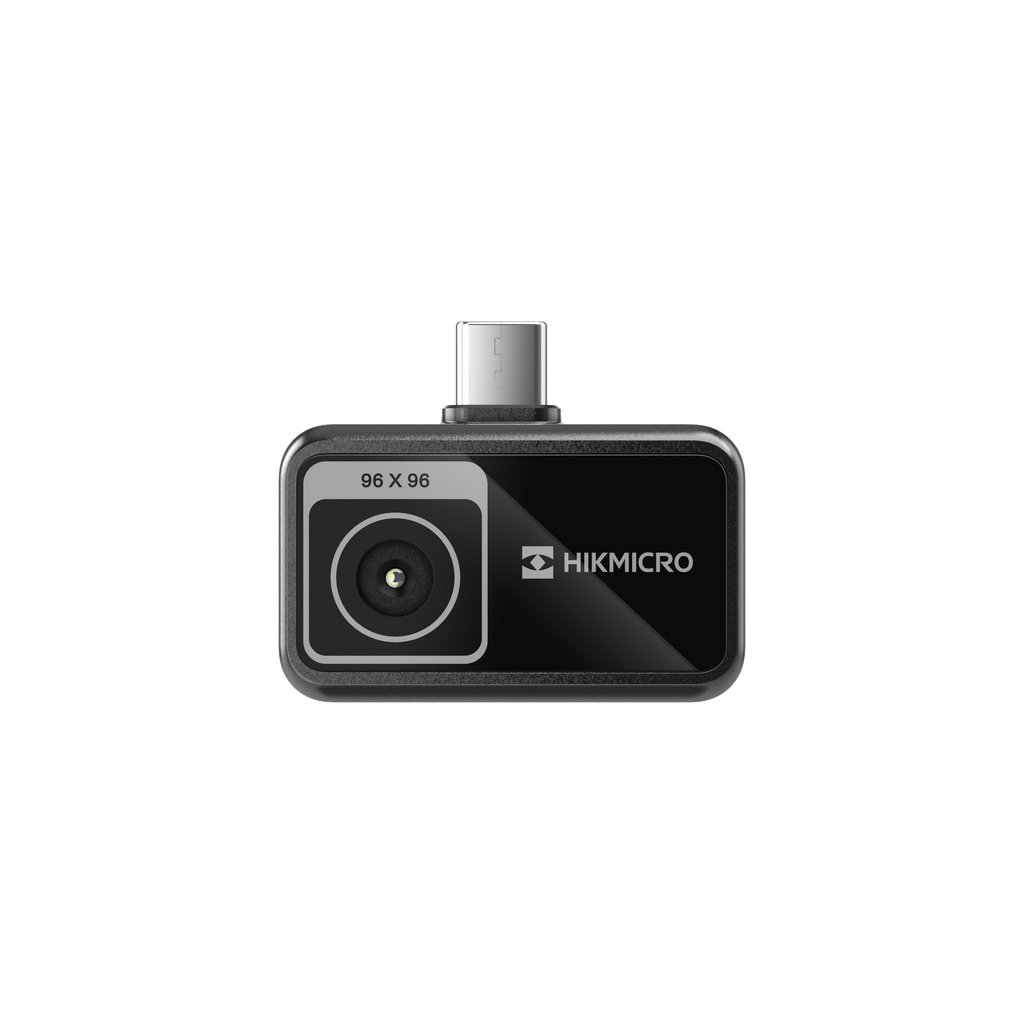

No toda revisión necesita un detector de 256 píxeles de ancho. El MiniE es el módulo térmico de entrada de Hikmicro para teléfono: detector de 96 × 96 px, sensibilidad térmica menor a 50 mK y dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 400 °C. El lente de 1,35 mm abre un campo cuadrado de 50° × 50° con enfoque fijo, para mirar de cerca un empalme o una placa. La unidad que importa Avantec sirve para USB-C y para Lightning, y trabaja con iOS 14 o posterior y con Android 7 o posterior.
Características principales
- Detector de 96 × 96 px, 9.216 píxeles reales. Es la resolución de entrada de la línea Mini: ubica dónde está el calor, no lee detalle a distancia. Si necesitas más píxeles, el modelo es el Mini2V2, con 256 × 192.
- Sensibilidad térmica menor a 50 mK. Separa el componente tibio del que ya está caliente en la misma placa.
- Campo cuadrado de 50° × 50° con enfoque fijo. Te acercas y mides, sin ajustar nada.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 400 °C.
- Exactitud de máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C. Las condiciones son del fabricante.
- El módulo también trabaja conectado a un computador. HIKMICRO Analyzer abre la vista en vivo por cable USB, y desde el firmware V2.0.24 analiza además el video radiométrico. Requiere Windows de 64 bits.
- Sirve para USB-C y para Lightning, con iOS 14 o posterior y Android 7 o posterior. Avantec importa una sola versión: no eliges conector al comprar.

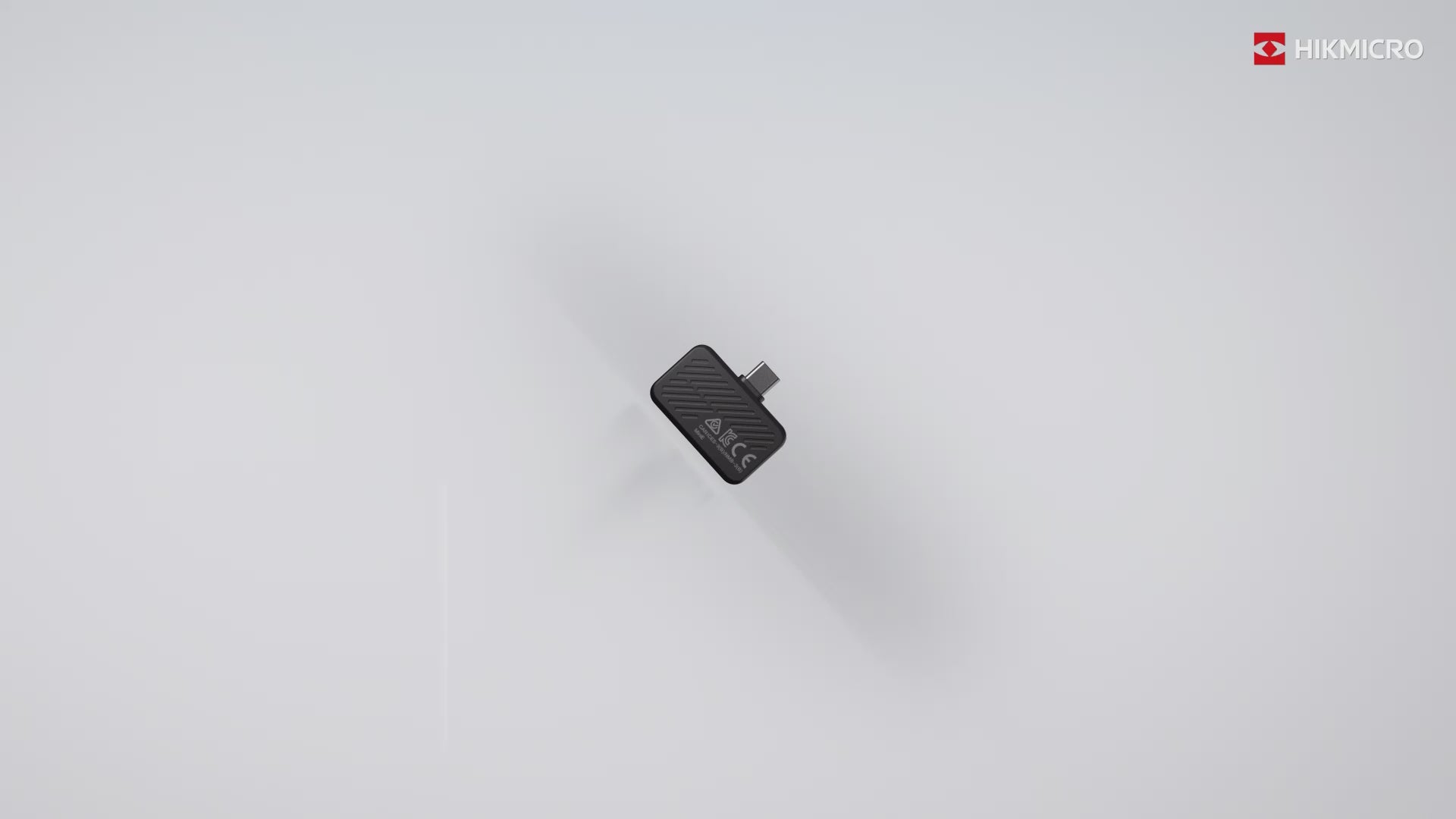

- 20 g y 10,79 mm de espesor. Va en el bolsillo junto al teléfono y no ocupa lugar en el maletín.
- Sin batería propia: se alimenta del teléfono. No hay un equipo más que cargar la noche antes de la ronda.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 96 × 96 px (9.216 píxeles)
- Sensibilidad térmica (NETD): menor a 50 mK
- Frecuencia de imagen: 25 Hz
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 1,35 mm
- Número F: F 1,0
- Campo de visión (FOV): 50° × 50°
- Modo de enfoque: fijo (Focus Free)
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 400 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Herramientas definibles por el usuario: 3 puntos, 3 rectángulos y 1 línea
Sistema
- Conexión: USB-C y Lightning
- Sistema operativo: iOS 14 o posterior, y Android 7 o posterior
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB
- Análisis de video radiométrico en PC: sí, desde el firmware V2.0.24
Alimentación
- Alimentación: desde el teléfono, sin batería propia
General
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 20 g
- Dimensiones: 41,56 × 34,03 × 10,79 mm
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
Equipo incluye certificado de calibración
