Descripción

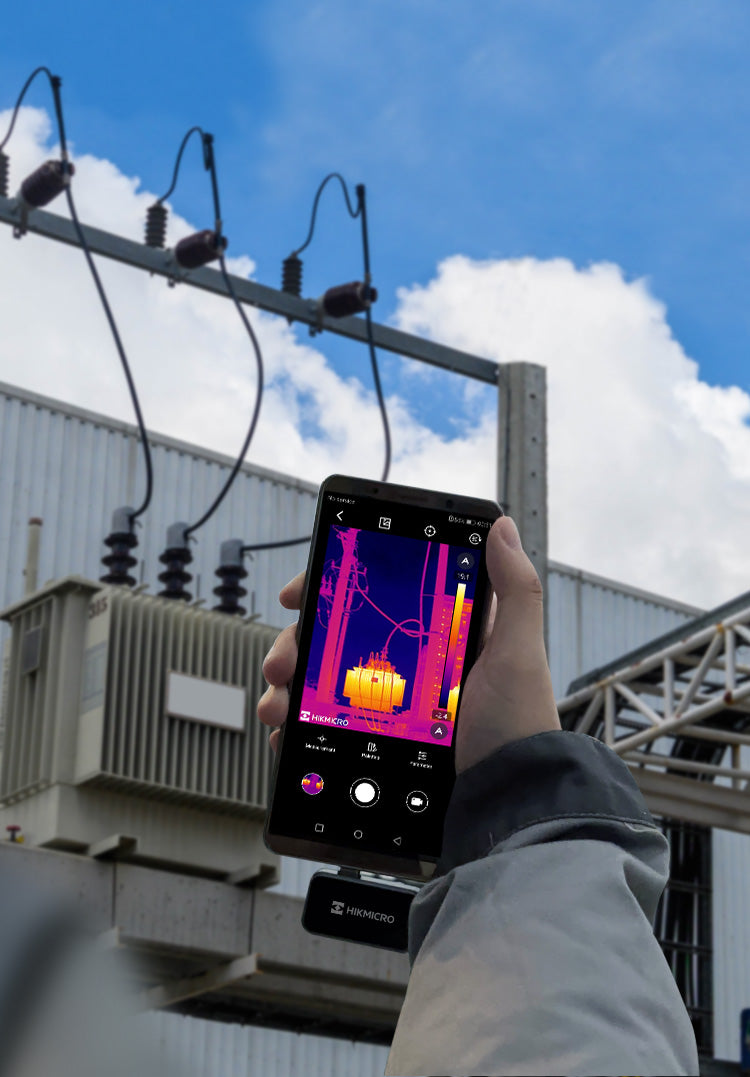

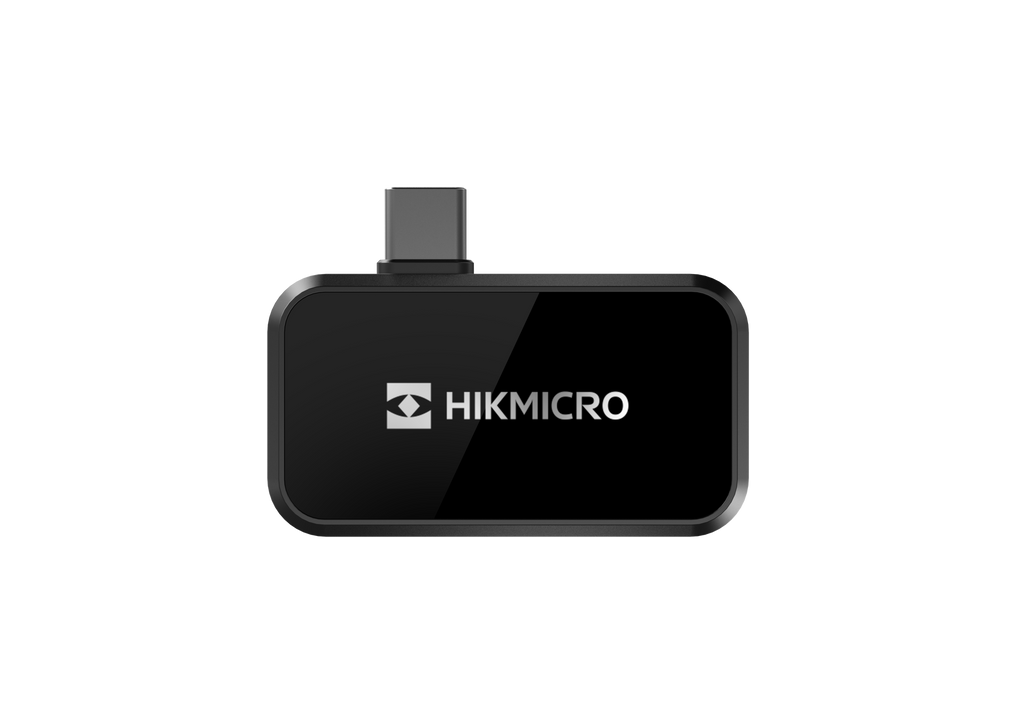

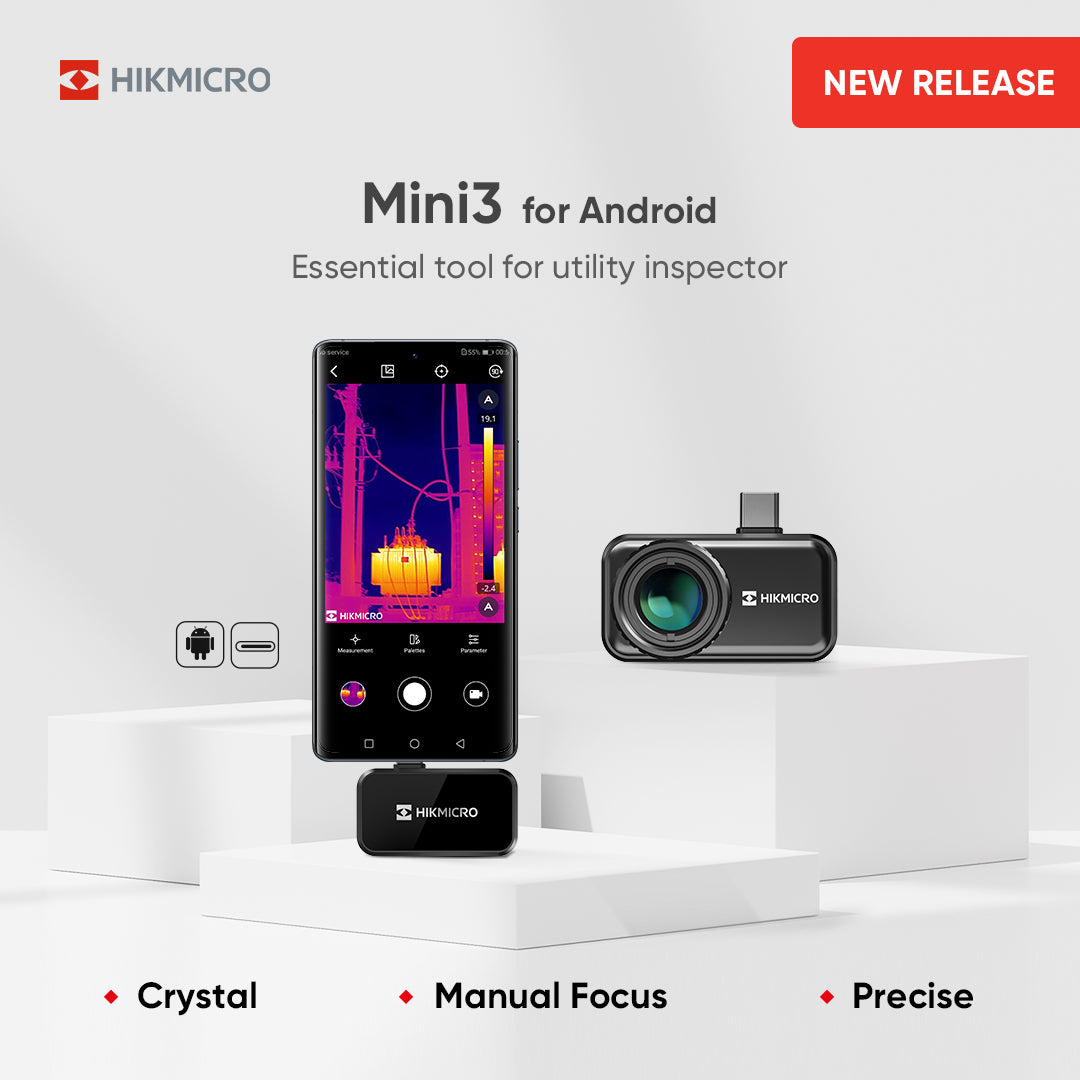

El teléfono ya va en el bolsillo; la cámara térmica no siempre. El Mini 3 es el módulo térmico de Hikmicro que convierte un teléfono en cámara termográfica, y es el de mayor resolución de su línea: 384 × 288 px, 110.592 píxeles reales, con sensibilidad térmica menor o igual a 35 mK. Funciona solo con Android 7.0 o posterior: la lista oficial de compatibilidad del fabricante trae 83 modelos Android y ningún iPhone, así que no es una opción si trabajas con iOS. Se conecta por USB-C, pesa 45 g y se alimenta del teléfono, sin batería propia.
Características principales
- Compatible solo con Android 7.0 o posterior. La lista oficial del fabricante son 83 modelos Android y cero modelos iOS: si tu teléfono es un iPhone, este módulo no te sirve. No lo confundas con el Mini3R, que es el módulo térmico para la cámara acústica AI76 y no funciona con teléfono. Comparten detector y óptica, y los códigos de fábrica se distinguen por una letra: HM-TJ33-10RF-Mini3 contra HM-TJ33P-10RF-Mini3R.
- Detector de 384 × 288 px, 110.592 píxeles reales. Es más del doble de píxeles que el Mini2V2 y el Mini 2PlusV2, que traen 256 × 192.
- Sensibilidad térmica menor o igual a 35 mK, medida a 25 °C con F# = 1,0. Distingue el punto que recién empieza a calentar, que es el que todavía se puede programar.
- Frecuencia de imagen de 25 Hz, y 50 Hz en teléfonos con 8 GB de RAM o más. El requisito de memoria lo declara el fabricante.

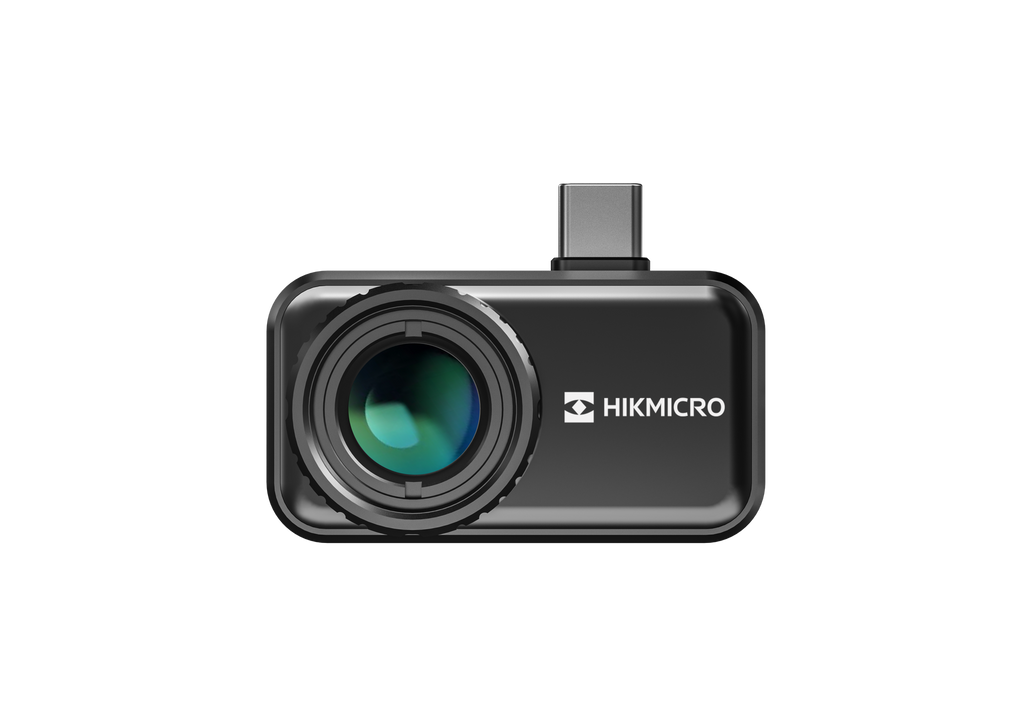

- Lente de 10 mm con campo de visión de 26° × 19° y enfoque manual desde 0,3 m. Es óptica cerrada: ves menos escena y más detalle por píxel que los módulos gran angular de la línea.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 650 °C. La escala alta llega 250 °C más arriba que la del Mini2V2 y la del Mini 2PlusV2.
- Exactitud de máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C. Las condiciones son del fabricante y conviene tenerlas a la vista antes de firmar un informe.
- El módulo también trabaja conectado a un computador. HIKMICRO Analyzer abre la vista en vivo por cable USB y arma el informe ahí mismo. Requiere Windows de 64 bits.
- Doce paletas de color declaradas por el fabricante, entre ellas Ironbow y White Hot.
- 45 g, IP40 y ensayo de caída de 1 m, con consumo de 550 mW. Se alimenta del teléfono y no hay una batería más que cargar.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- Sensibilidad térmica (NETD): menor o igual a 35 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz, y 50 Hz con 8 GB de RAM o más en el teléfono
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 10 mm
- Número F: F 1,0
- Campo de visión (FOV): 26° × 19°
- Modo de enfoque: manual
- Distancia mínima de enfoque: 0,3 m
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 650 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
Sistema
- Conector: USB-C
- Sistema operativo: Android 7.0 o posterior. El fabricante no declara compatibilidad con iOS para este modelo
- Dispositivos compatibles: 83 modelos Android en la lista oficial del fabricante
- Requisitos del teléfono: procesador de dos núcleos a 1 GHz, 1 GB de RAM y resolución de 800 × 480 px o superior
- Capacidad requerida: OTG USB
- Permisos de la aplicación: archivos y multimedia, y cámara
- Advertencia del fabricante: no se recomienda su uso en dispositivos con puerto Micro USB
- Paletas: White Hot, Black Hot, Rainbow, Ironbow, Sepia, Color, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue y Combined
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB
Alimentación
- Alimentación: desde el teléfono, sin batería propia
- Consumo: 550 mW
General
- Grado de protección: IP40
- Ensayo de caída: 1 m
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 45 g
- Dimensiones: 47,6 × 26 × 26,59 mm
- Modelo de fábrica: HM-TJ33-10RF-Mini3
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
Equipo incluye certificado de calibración
