Descripción
El M31 es la cámara termográfica de mano de Hikmicro para mantenimiento predictivo e inspección de instalaciones. Detector de 384 × 288 px, 110.592 píxeles reales, con frecuencia de imagen de 30 Hz y sensibilidad térmica menor a 35 mK, el mismo umbral que declara la serie G. Es el salto de resolución dentro de la serie M: más del doble de píxeles que el M20, con enfoque manual desde 0,1 m y un campo de visión de 41,1° × 30,5° que abarca un tablero completo de cerca. Mide en dos rangos, de -20 °C a 150 °C y de 0 °C a 650 °C.
Características principales
- Detector de 384 × 288 px, 110.592 píxeles del sensor. Más del doble que el M20, y es resolución real, no una imagen ampliada por software.
- Sensibilidad térmica menor a 35 mK. Es el umbral donde el punto caliente incipiente todavía se ve, antes de que crezca.
- Frecuencia de imagen de 30 Hz. Inspeccionas caminando y la imagen no arrastra.
- Campo de visión de 41,1° × 30,5° con resolución espacial de 1,87 mrad. Abarca un tablero completo sin que tengas que retroceder.

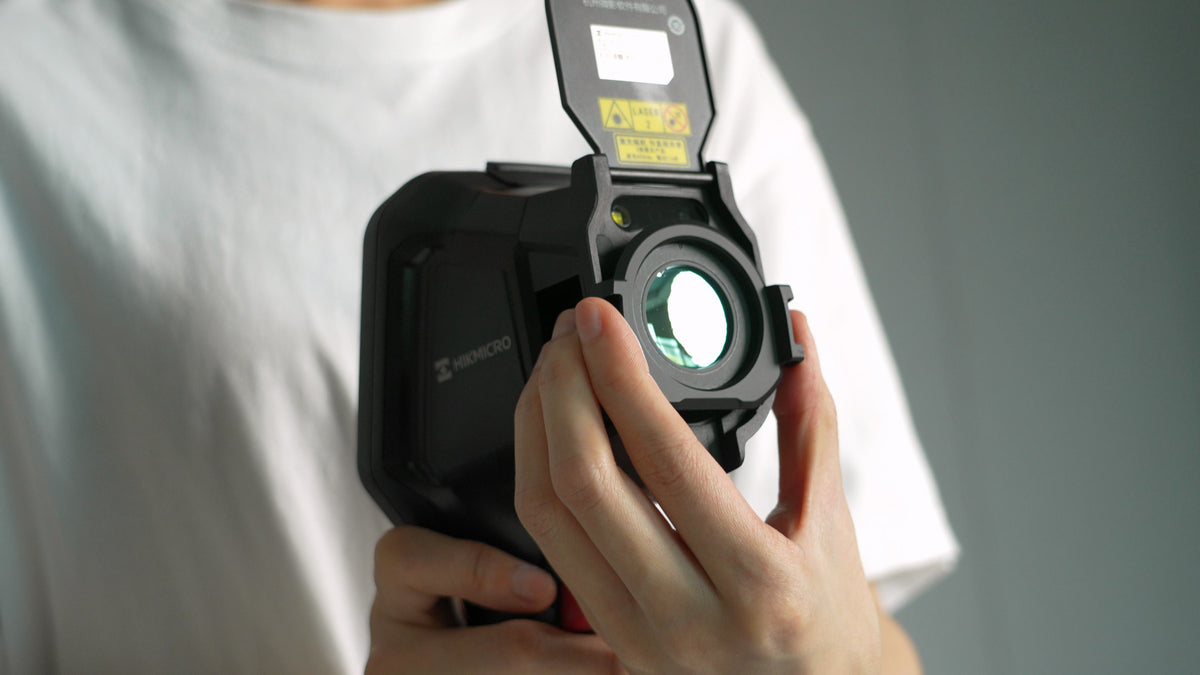

- Enfoque manual con distancia mínima de 0,1 m. Mides un borne o un componente chico a diez centímetros.
- Dos rangos de medición, de -20 °C a 150 °C y de 0 °C a 650 °C. Cubre el tablero de la mañana y el proceso caliente de la tarde con el mismo equipo.
- Exactitud declarada de máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C. Las condiciones son del fabricante y conviene tenerlas a la vista antes de firmar un informe.
- Modos SuperScene+ para tablero eléctrico e inspección de PCB. Dentro de la serie M solo los traen este modelo y el M60.
- Tarjeta Micro SD de 64 GB para unas 100.000 imágenes y hasta 400 horas de video MP4. La ruta de inspección completa cabe sin descargar a mitad de jornada.
- Temperatura de trabajo de -20 °C a 50 °C, diez grados más de margen por abajo que el M11 y el M20. Con IP54 y ensayo de caída de 2 m, aguanta la planta.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- SuperIR: sí, solo sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 35 mK
- Frecuencia de imagen: 30 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 6,4 mm
- Número F: F 1,0
- Campo de visión (FOV): 41,1° × 30,5°
- Resolución espacial (IFOV): 1,87 mrad
- Enfoque: manual
- Distancia mínima de enfoque: 0,1 m
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 0 °C a 650 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque

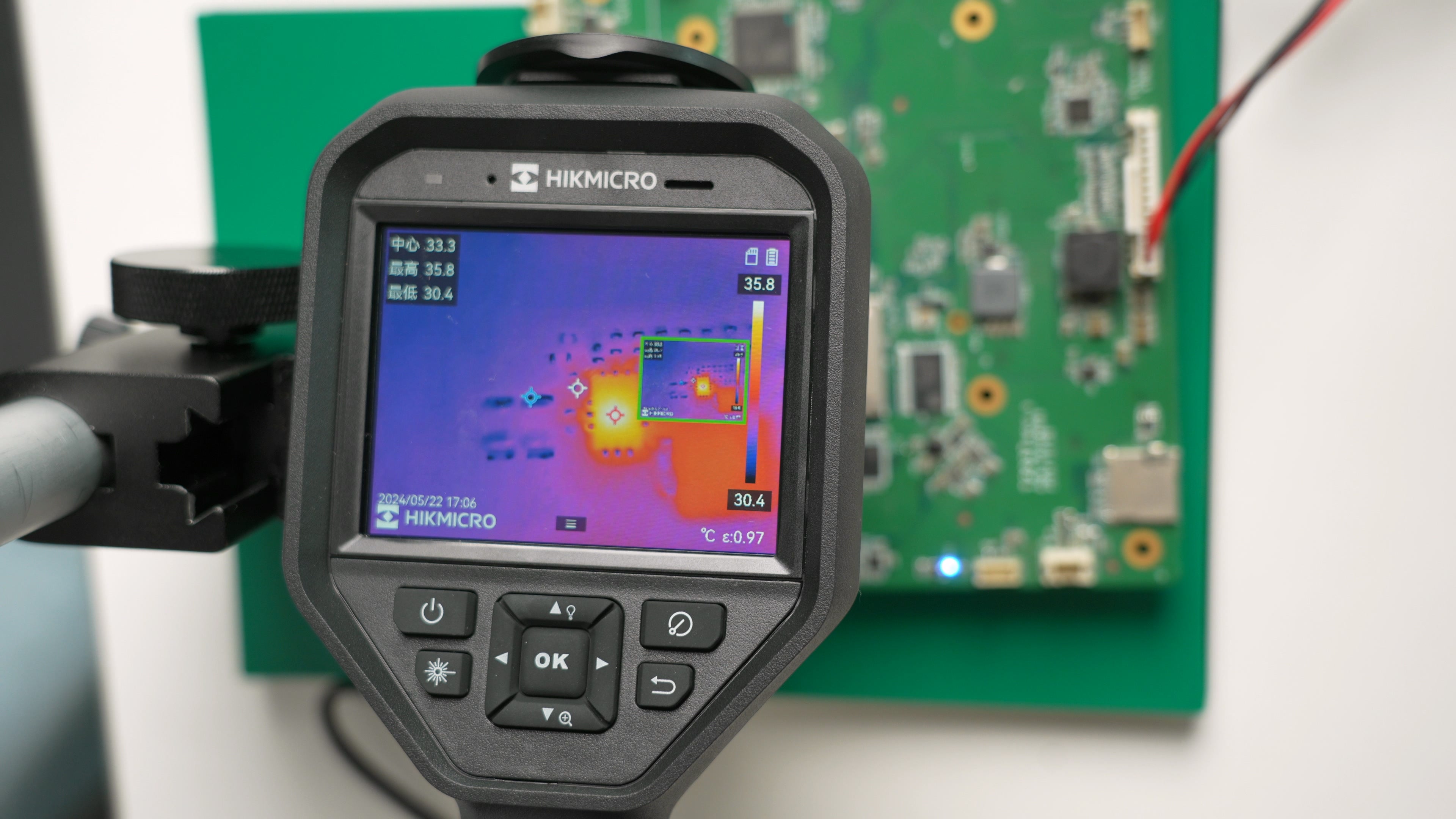

- SuperScene+: tablero eléctrico e inspección de PCB
Imagen y pantalla

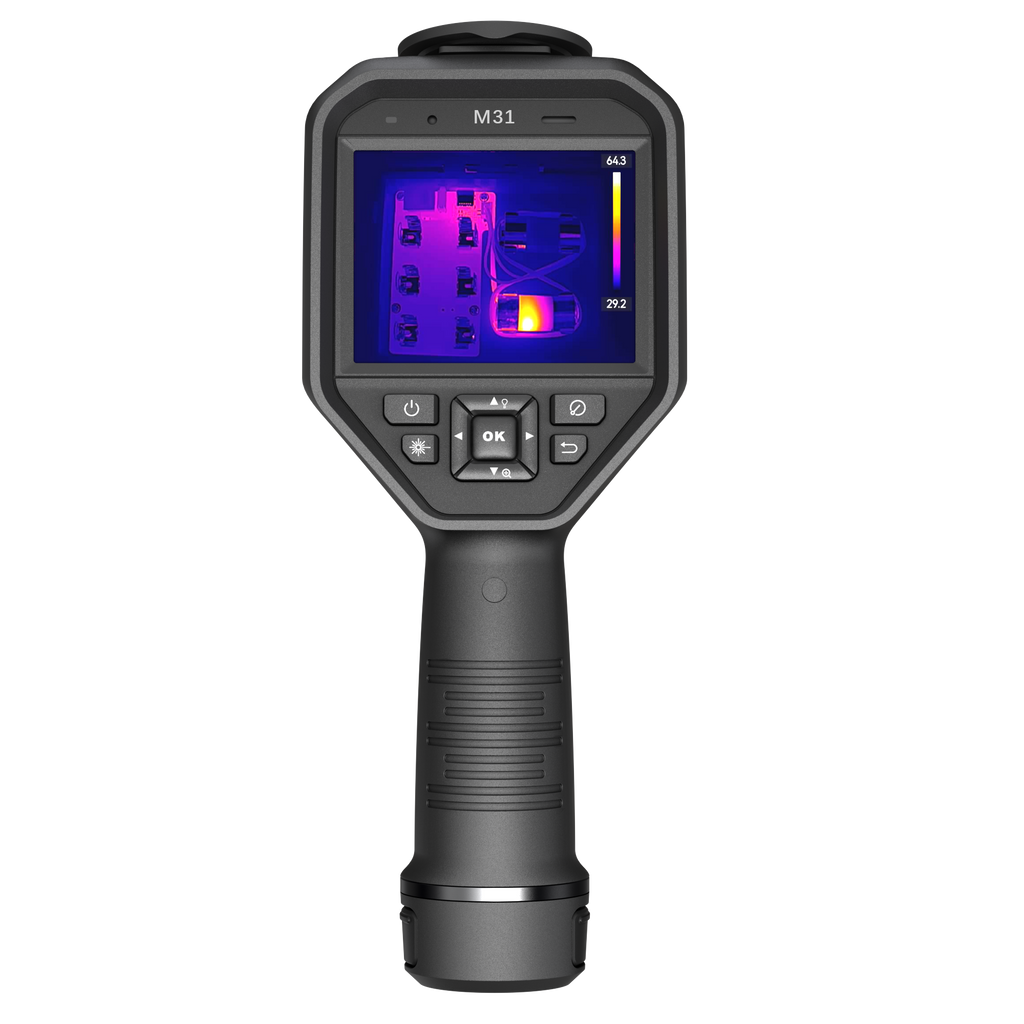

- Pantalla: LCD táctil de 3,5 pulgadas, 640 × 480 px
- Brillo de pantalla: manual
- Zoom digital: 1,0× a 8,0× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red y Condensation Alarm
- Modos de imagen: térmico, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: Micro SD de 64 GB
- Capacidad de imágenes: aprox. 100.000 imágenes (8 MP)
- Capacidad de video: MP4 hasta 400 horas, video radiométrico hasta 50 horas
- Formato de video: MP4 y video radiométrico
- Anotaciones: nota de voz de hasta 60 segundos, nota de texto de hasta 200 caracteres, nota QR, nota de imagen, etiqueta y croquis
- Streaming de video IR radiométrico: por UVC y Wi-Fi
- Wi-Fi: sí
- Bluetooth: 4.2
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits

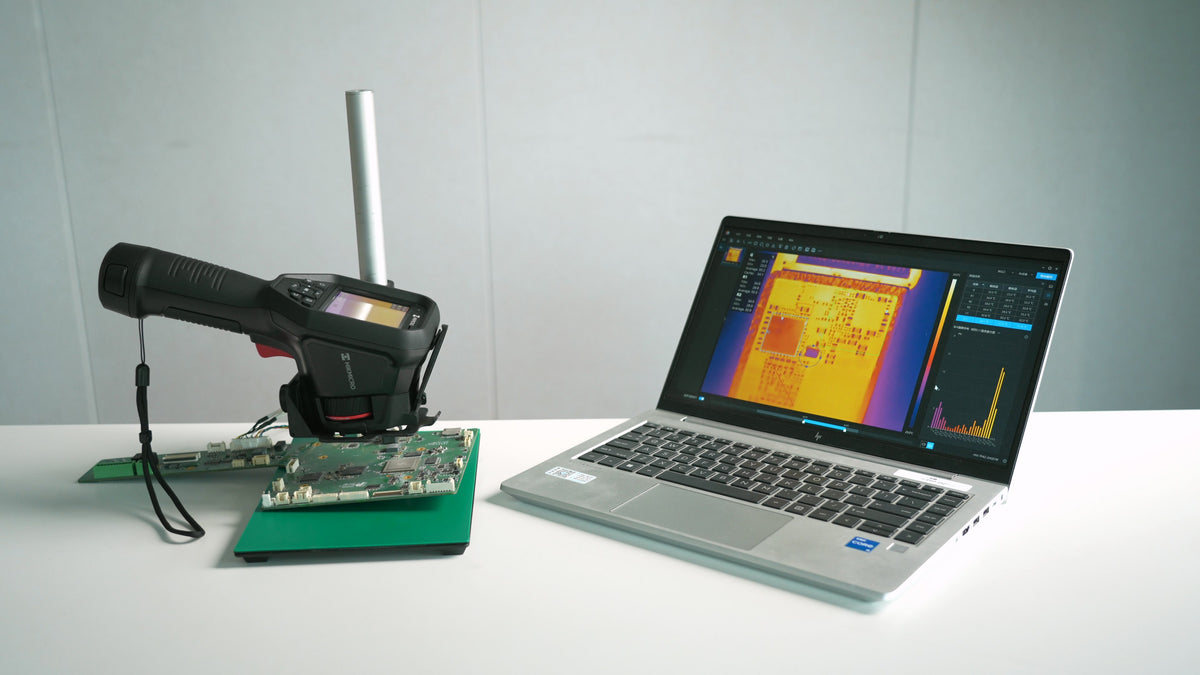

- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación

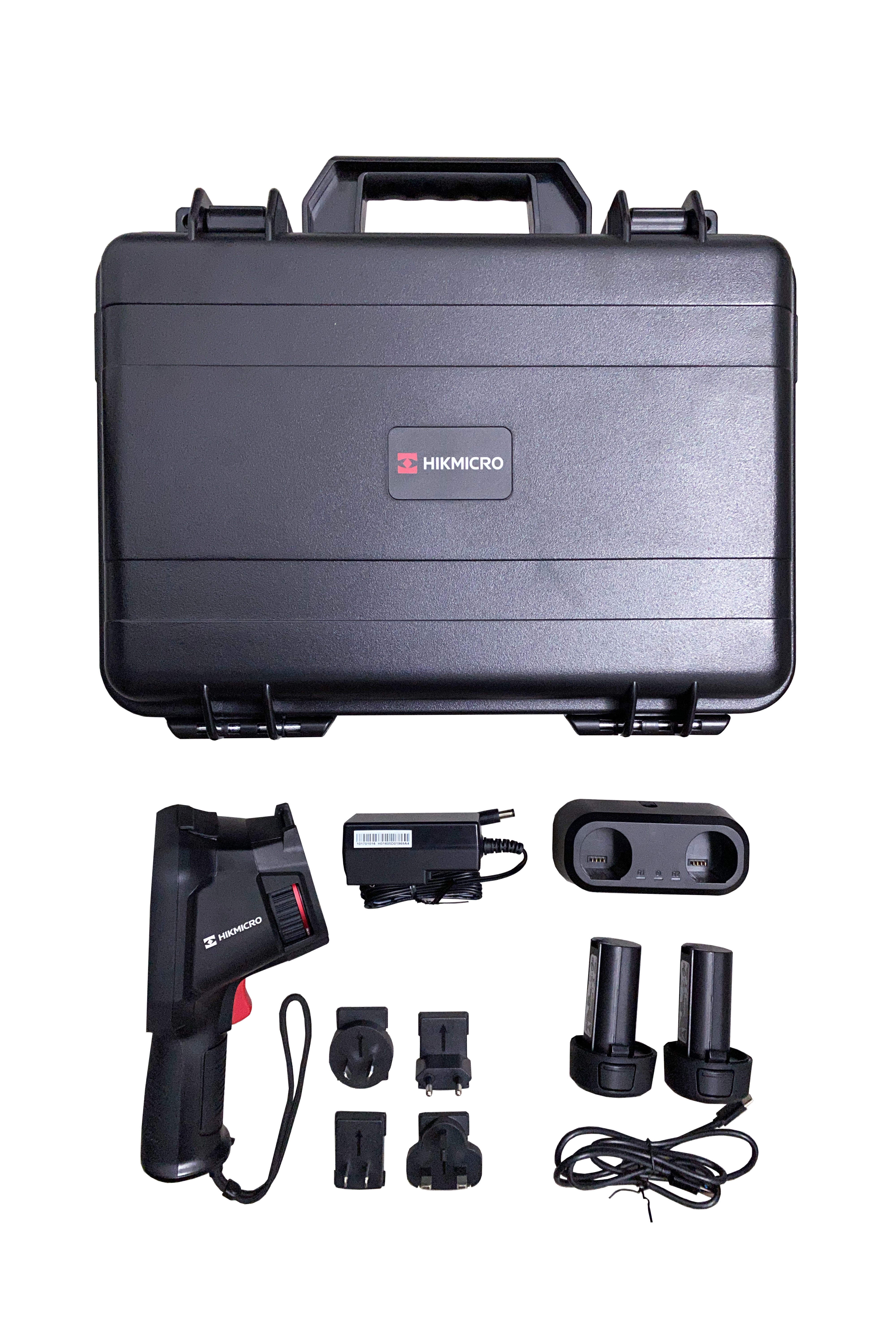

- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 4 horas para carga completa
- Modo de ahorro de energía: sí
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301489-1, EN 301489-17, EN IEC 61000-6-2, EN IEC 61000-6-3 y EN 61326-1
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -40 °C a 70 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 720 g
- Dimensiones: 244 × 100 × 104 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP23-7QF/W-M31
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
