Descripción

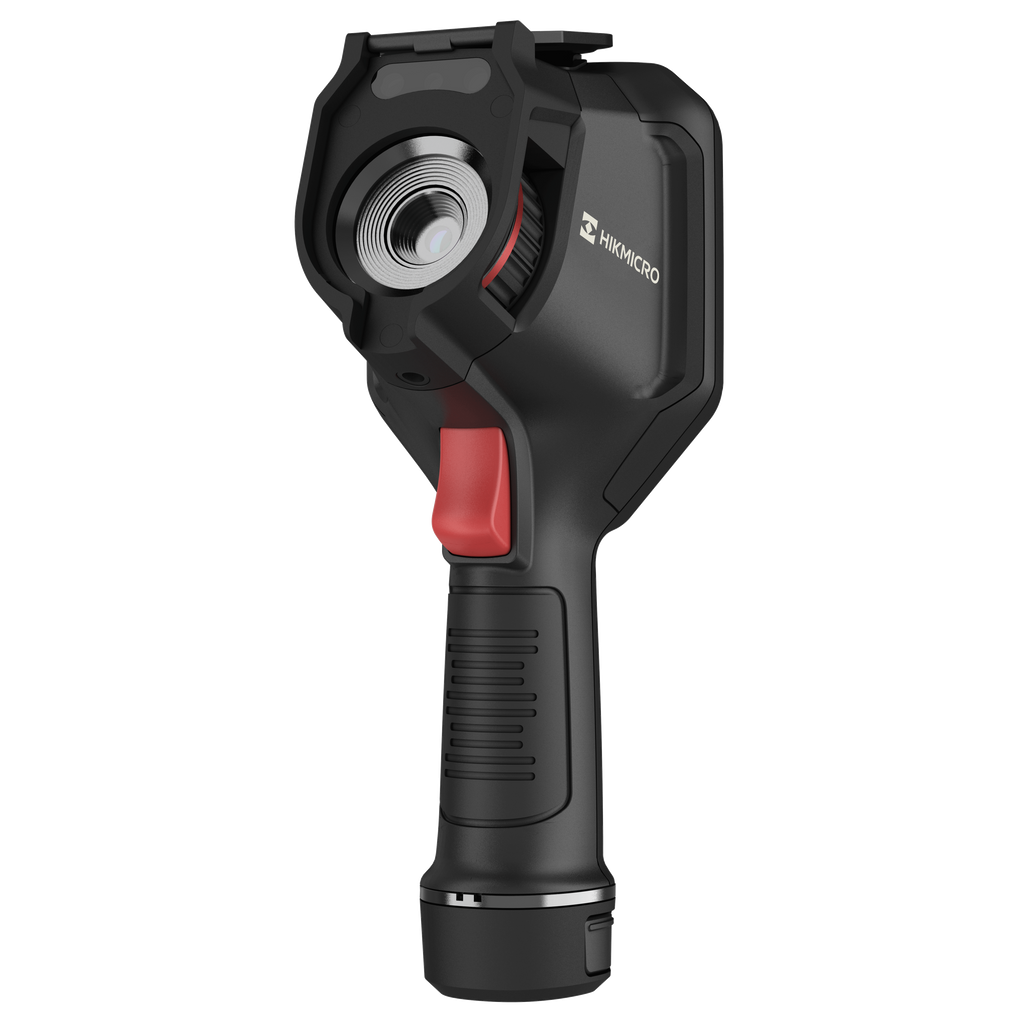

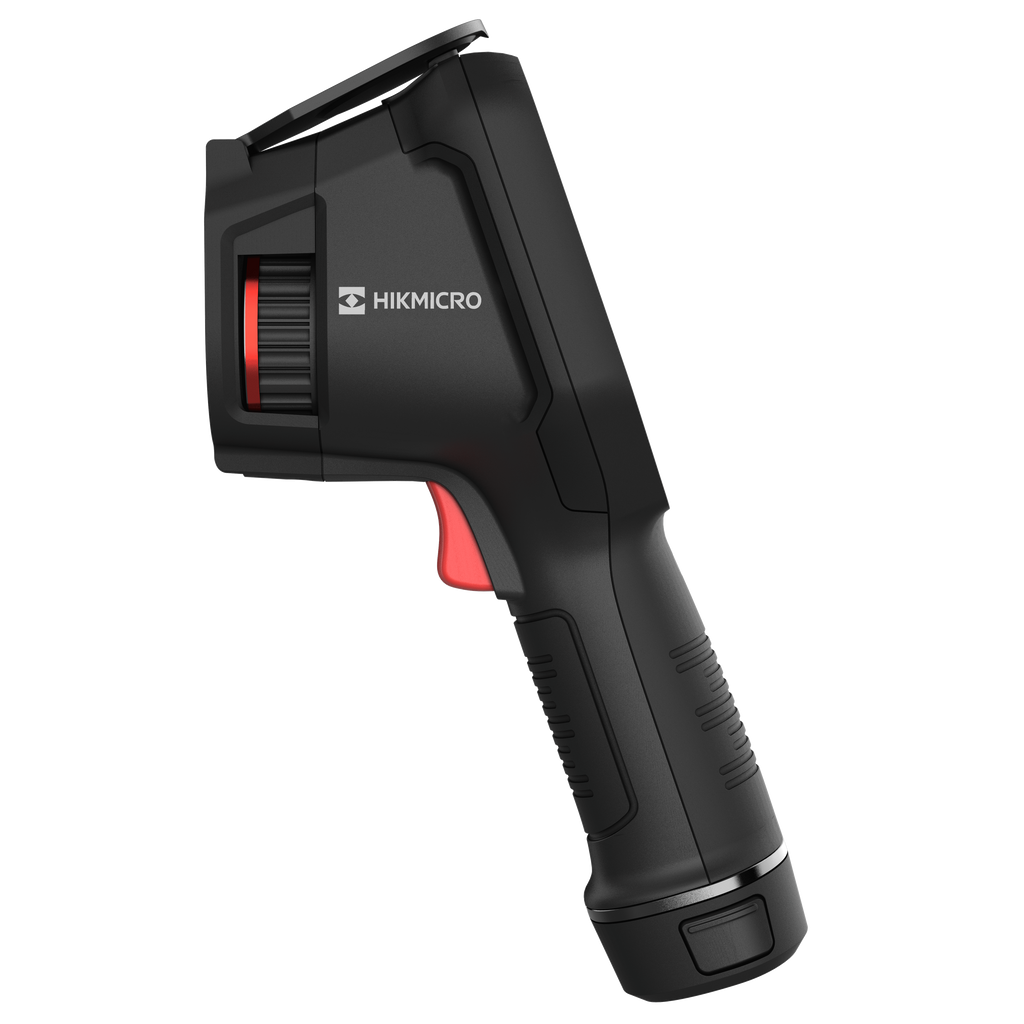

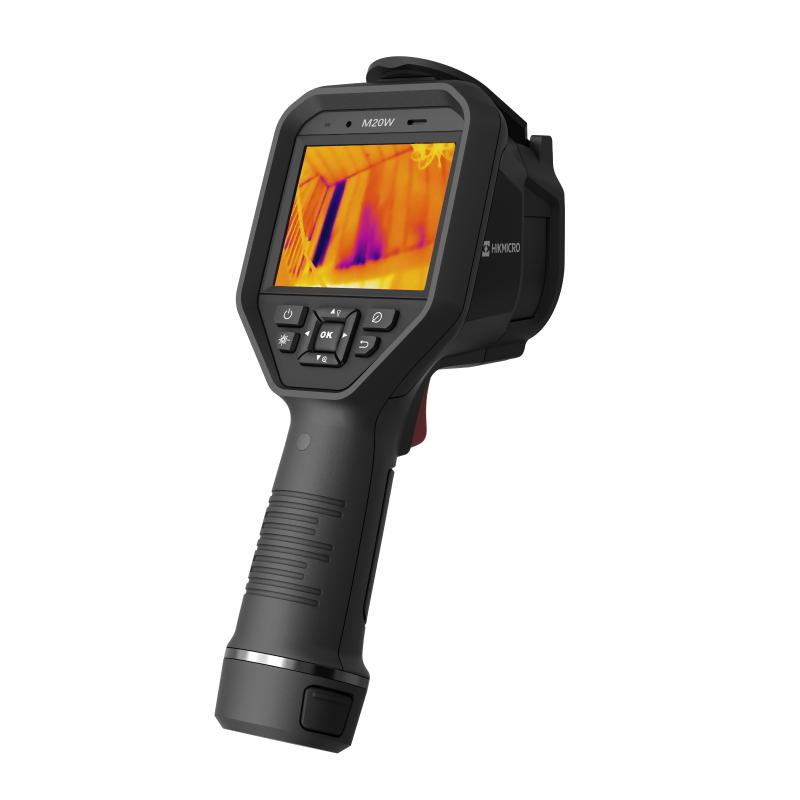

El M20W es la cámara termográfica de mano de Hikmicro con óptica gran angular, para mantenimiento eléctrico y de instalaciones. Lente de 3,6 mm con campo de visión de 50° × 37,2°, el más ancho de la serie M, y enfoque fijo desde 0,3 m. Detector de 256 × 192 px y sensibilidad térmica menor a 40 mK, los mismos del M20. La W del nombre es de gran angular, no de Wi-Fi: los dos modelos traen el mismo Wi-Fi.
Características principales
- Campo de visión de 50° × 37,2°, el más ancho de la serie M. Recorres una pared, un cielo o una fachada completa sin retroceder para que entre en el cuadro.
- La W es de gran angular, no de Wi-Fi. El fabricante define esta variante por el enfoque fijo y el campo más ancho, y declara que resolución, sensibilidad y frecuencia son las mismas del M20.
- Enfoque fijo con distancia mínima de 0,3 m. No hay foco que corregir cuando estás midiendo contra reloj.
- Detector de 256 × 192 px, 49.152 píxeles del sensor. Es resolución del detector.
- Sensibilidad térmica menor a 40 mK. Ves el gradiente antes de que se convierta en el punto caliente evidente.
- Resolución espacial de 3,33 mrad, contra los 1,74 mrad del M20. Es el costo de abrir el campo: para leer un objeto lejano con detalle, el modelo es el M20.
- SuperIR funciona sobre las imágenes capturadas y también en vista en vivo. En los modelos de mayor resolución de la serie solo actúa sobre la imagen ya capturada.
- Wi-Fi y Bluetooth 4.2 integrados. Con la cámara en la misma red que el computador, HIKMICRO Analyzer abre la vista en vivo y la inspección se dirige desde la pantalla grande.
- Dos rangos de medición, de -20 °C a 150 °C y de 100 °C a 650 °C, con exactitud de ±2 °C entre 0 °C y 100 °C, medida con ambiente de 15 °C a 35 °C.
- Autonomía de unas 6 horas con batería de litio intercambiable. IP54 y ensayo de caída de 2 m para la jornada en planta.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- SuperIR: sí, sobre las imágenes capturadas y en vista en vivo
- Sensibilidad térmica (NETD): menor a 40 mK
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 50° × 37,2°
- Resolución espacial (IFOV): 3,33 mrad
- Enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 100 °C a 650 °C
- Exactitud: máx. ±2 °C de 0 °C a 100 °C, ±2 % de 100 °C a 600 °C y ±4 % de 600 °C a 650 °C, con temperatura ambiente de 15 °C a 35 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
Imagen y pantalla
- Pantalla: LCD táctil de 3,5 pulgadas, 640 × 480 px
- Brillo de pantalla: manual
- Zoom digital: 1,0× a 8,0× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red y Condensation Alarm
- Modos de imagen: térmico, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: Micro SD de 32 GB
- Capacidad de imágenes: aprox. 60.000 imágenes (8 MP)
- Capacidad de video: MP4 hasta 150 horas, video radiométrico hasta 50 horas
- Formato de video: MP4 y video radiométrico
- Anotaciones: nota de voz de hasta 60 segundos, nota de texto de hasta 200 caracteres, nota QR, nota de imagen, etiqueta y croquis
- Streaming de video IR radiométrico: por UVC y Wi-Fi
- Wi-Fi: sí
- Bluetooth: 4.2
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por Wi-Fi, con la cámara conectada a la misma red que el computador
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 6 horas
- Tiempo de carga: aprox. 4 horas para carga completa
- Modo de ahorro de energía: sí
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 50130-4, EN 55032, EN IEC 61000-3-2 y EN 61000-3-3
- Vibración: 1 g (IEC 60068-2-6)
- Choque: 15 g (IEC 60068-2-27)
- Temperatura de trabajo: -10 °C a 50 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 660 g
- Dimensiones: 244 × 100 × 104 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP22-3AQF/W-M20W
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
