Descripción

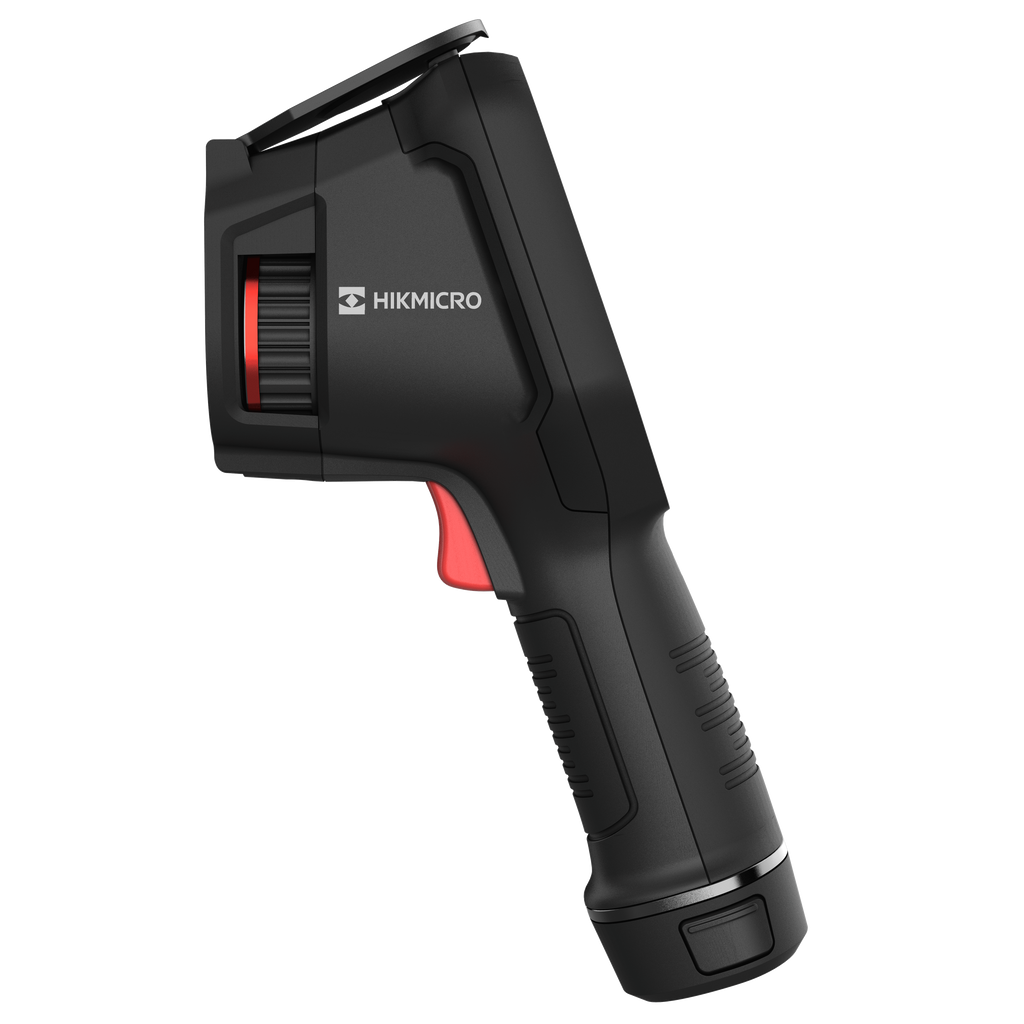

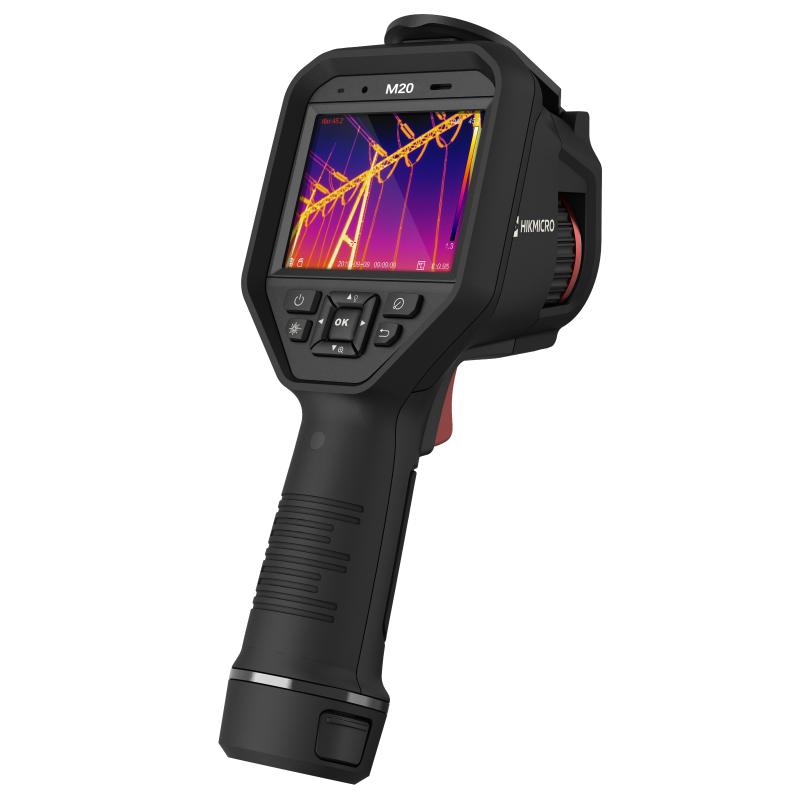

El M20 es la cámara termográfica de mano de Hikmicro para mantenimiento eléctrico y de instalaciones. Detector de 256 × 192 px, 49.152 píxeles reales, con sensibilidad térmica menor a 40 mK. Dentro de la serie M es la versión de teleobjetivo: lente de 6,9 mm con enfoque manual, campo de visión de 25° × 18,8° y resolución espacial de 1,74 mrad, la óptica para tablero, placa electrónica y detalle fino de cerca. Su hermano M20W monta el gran angular de 3,6 mm y abre el cuadro a 50° × 37,2°, con el mismo detector y la misma conectividad.
Características principales
- Detector de 256 × 192 px, 49.152 píxeles del sensor. Es resolución real, no una imagen ampliada por software.

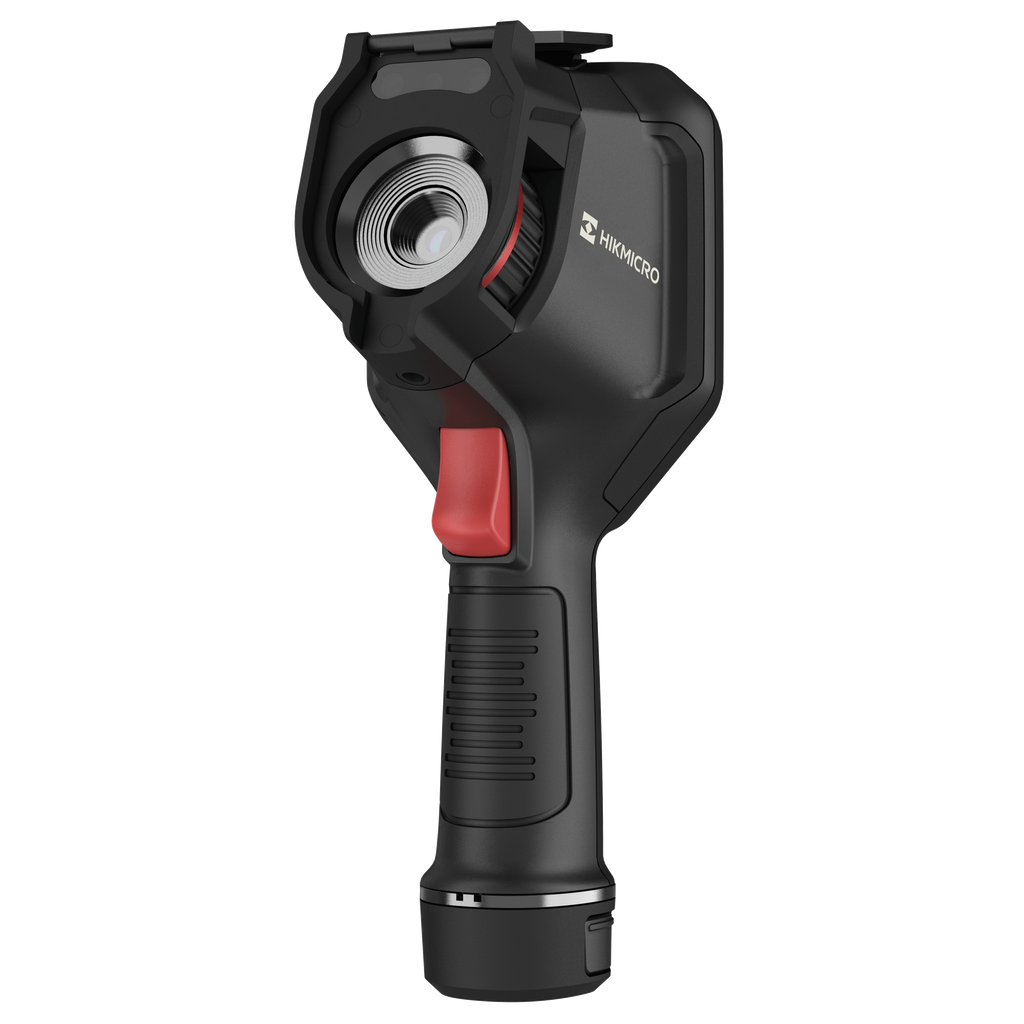

- Lente teleobjetivo de 6,9 mm con campo de visión de 25° × 18,8°. El objeto llena el cuadro desde la distancia a la que ya trabajas.
- Resolución espacial de 1,74 mrad, contra los 3,33 mrad del M20W. Esa es la diferencia real entre los dos modelos, y no es la conectividad: los dos traen el mismo Wi-Fi.
- Enfoque manual con distancia mínima de 0,1 m. Mides un borne o una pista de circuito a diez centímetros.
- Sensibilidad térmica menor a 40 mK. Distingue diferencias chicas, que es donde parte una falla eléctrica antes de ser evidente.
- Dos rangos de medición, de -20 °C a 150 °C y de 100 °C a 650 °C. Va desde una superficie bajo cero hasta un proceso a 650 °C.
- Exactitud de ±2 °C entre 0 °C y 100 °C y de ±2 % entre 100 °C y 600 °C, con temperatura ambiente de 15 °C a 35 °C. El informe se apoya en un número declarado.
- Wi-Fi y Bluetooth 4.2 integrados. Con la cámara en la misma red que el computador, HIKMICRO Analyzer abre la vista en vivo y la inspección se dirige desde la pantalla grande.
- Autonomía de unas 6 horas con batería de litio intercambiable. La jornada se cubre sin volver a cargar.
- IP54 y ensayo de caída de 2 m, con 660 g. Aguanta el polvo y el golpe de una jornada de planta.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- Sensibilidad térmica (NETD): menor a 40 mK
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 6,9 mm
- Número F: F 1,0
- Campo de visión (FOV): 25° × 18,8°
- Resolución espacial (IFOV): 1,74 mrad
- Enfoque: manual
- Distancia mínima de enfoque: 0,1 m
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 100 °C a 650 °C
- Exactitud: máx. ±2 °C de 0 °C a 100 °C, ±2 % de 100 °C a 600 °C y ±4 % de 600 °C a 650 °C, con temperatura ambiente de 15 °C a 35 °C
Sistema
- Pantalla: LCD táctil de 3,5 pulgadas, 640 × 480 px
- Wi-Fi: sí
- Bluetooth: 4.2
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por Wi-Fi, con la cámara conectada a la misma red que el computador
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 6 horas
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Vibración: 1 g (IEC 60068-2-6)
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 660 g
- Dimensiones: 244 × 100 × 104 mm
- Modelo de fábrica: HM-TP22-7QF/W-M20
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
