Descripción

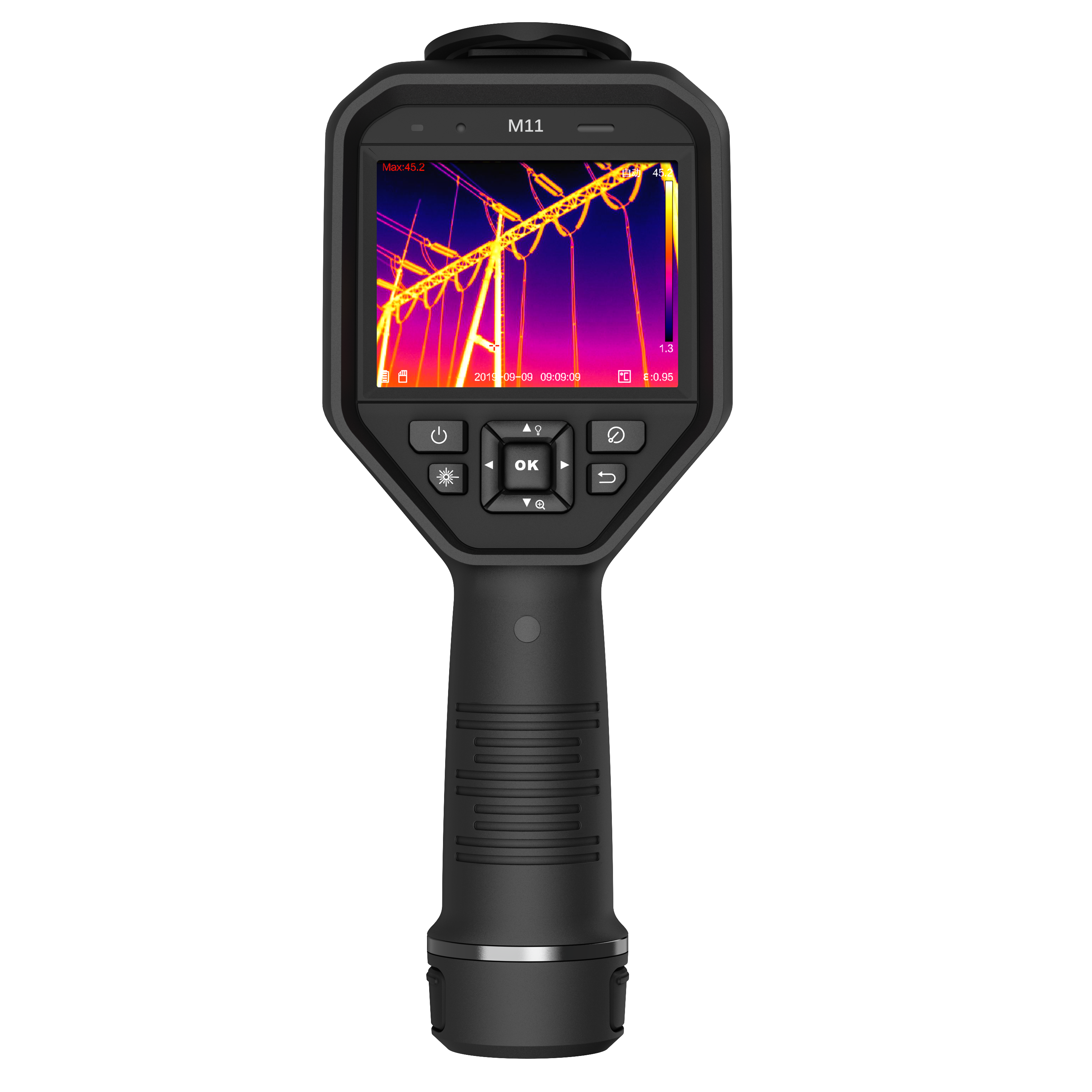

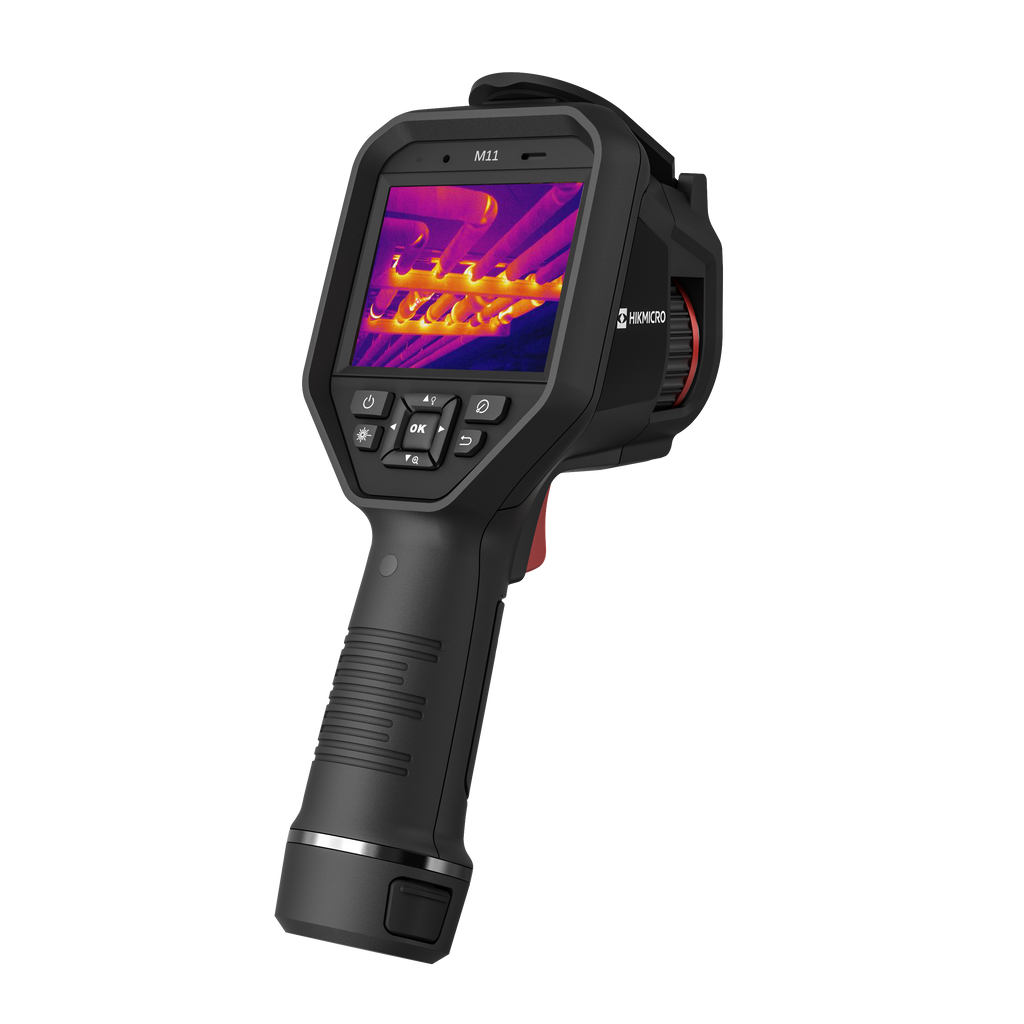

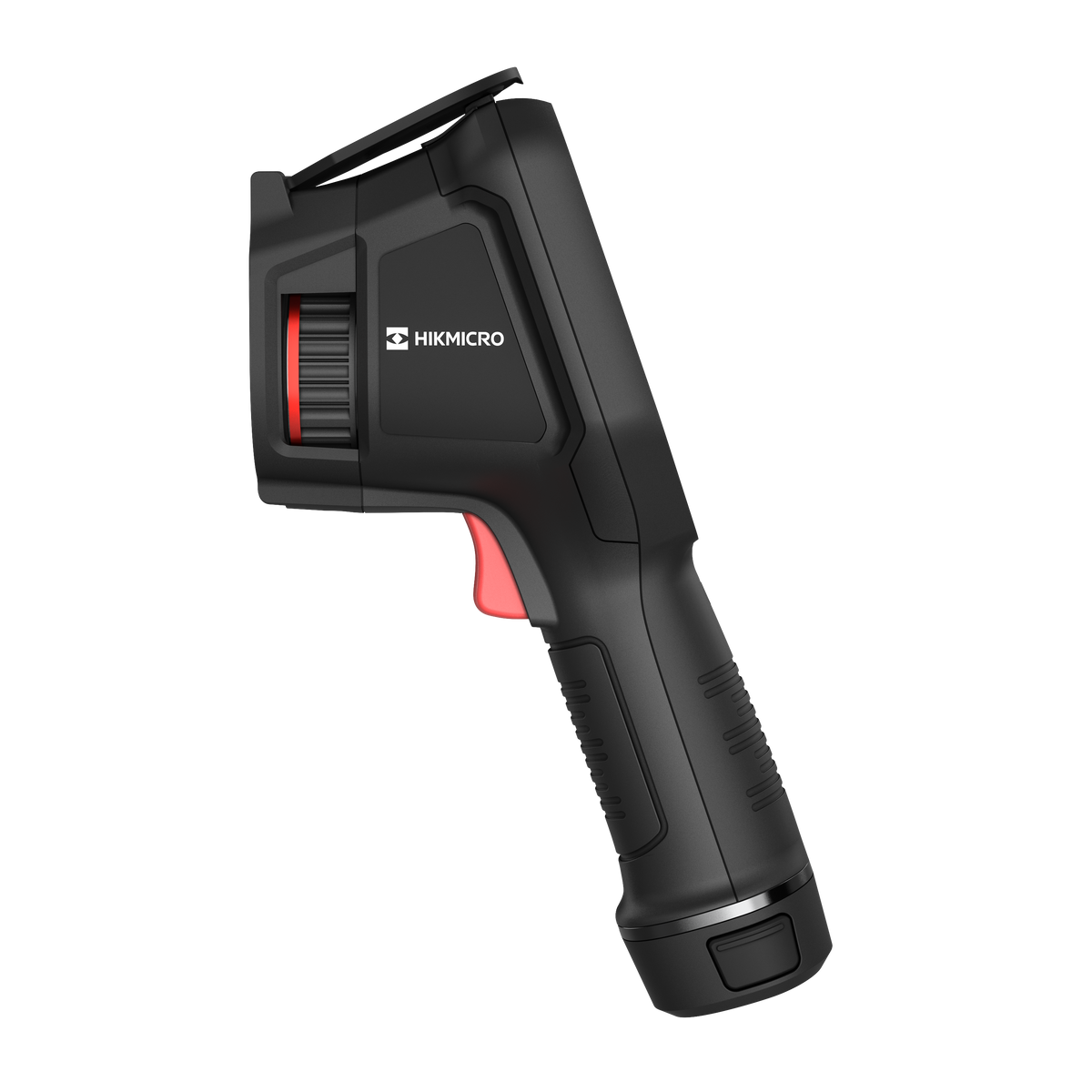

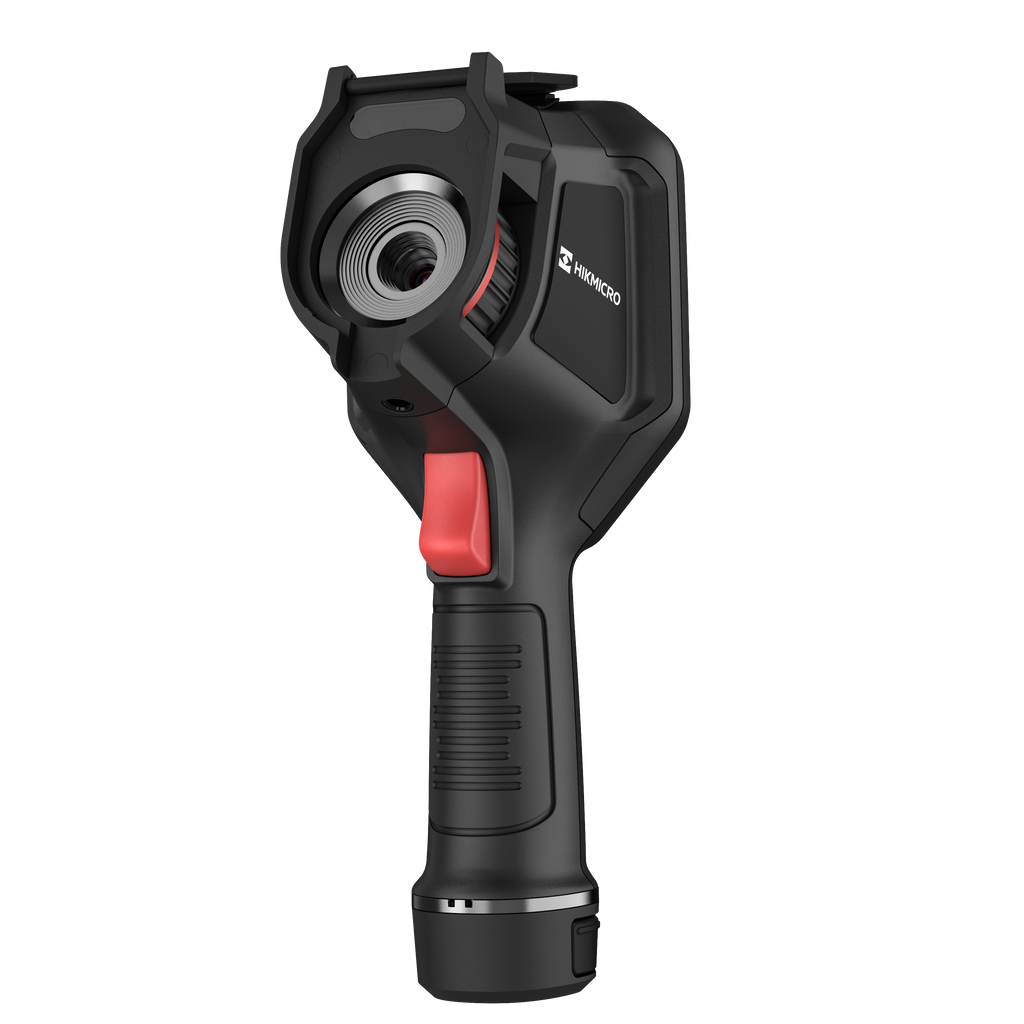

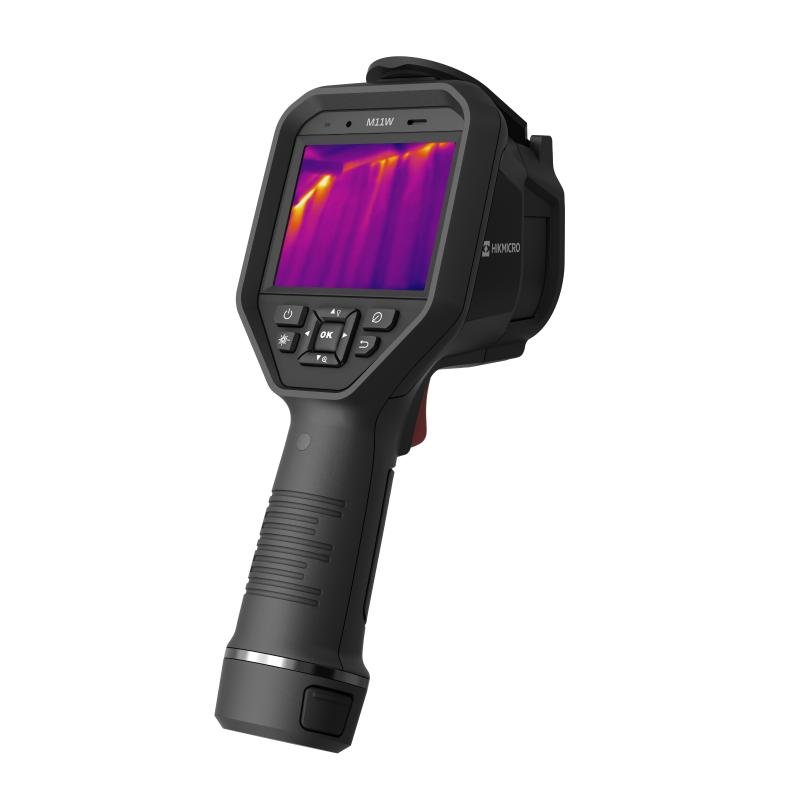

El M11W es la cámara termográfica de mano de Hikmicro con óptica gran angular, para mantenimiento eléctrico y de instalaciones. Lente de 3,6 mm con campo de visión de 37,2° × 27,8°, contra los 18,8° × 14,1° del M11, y enfoque fijo: apuntas y mides sin ajustar nada. Detector de 192 × 144 px y sensibilidad térmica menor a 40 mK, los mismos del M11. La W del nombre es de gran angular, no de Wi-Fi: los dos modelos traen el mismo Wi-Fi.
Características principales
- Campo de visión de 37,2° × 27,8° con lente de 3,6 mm. Recorres una pared, un cielo o una fachada completa sin retroceder para que entre en el cuadro.
- La W es de gran angular, no de Wi-Fi. El fabricante define esta variante por el enfoque fijo y el campo más ancho, y declara que resolución, sensibilidad y frecuencia son las mismas del M11.
- Enfoque fijo, sin foco que ajustar en terreno. No se pierde una captura por haber enfocado mal.
- Detector de 192 × 144 px, 27.648 píxeles del sensor. Es resolución del detector.
- Sensibilidad térmica menor a 40 mK. Ves el gradiente chico antes de que se convierta en el punto caliente evidente.
- Resolución espacial de 3,33 mrad, contra los 1,74 mrad del M11. Es el costo de abrir el campo: para leer un objeto lejano con detalle, el modelo es el M11.
- Wi-Fi y Bluetooth 4.2 integrados. Con la cámara en la misma red que el computador, HIKMICRO Analyzer abre la vista en vivo y la inspección se dirige desde la pantalla grande.
- Dos rangos de medición, de -20 °C a 150 °C y de 100 °C a 650 °C, con exactitud de ±2 % entre 100 °C y 600 °C, medida con ambiente de 15 °C a 35 °C.
- Autonomía de unas 6 horas con batería de litio intercambiable. IP54 y ensayo de caída de 2 m, con 660 g en la mano.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 192 × 144 px (27.648 píxeles)
- Sensibilidad térmica (NETD): menor a 40 mK
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 37,2° × 27,8°
- Resolución espacial (IFOV): 3,33 mrad
- Enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 100 °C a 650 °C
- Exactitud: máx. ±2 °C de 0 °C a 100 °C, ±2 % de 100 °C a 600 °C y ±4 % de 600 °C a 650 °C, con temperatura ambiente de 15 °C a 35 °C
Sistema
- Pantalla: LCD táctil de 3,5 pulgadas, 640 × 480 px
- Capacidad de video MP4: máx. 180 horas
- Wi-Fi: sí
- Bluetooth: 4.2
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por Wi-Fi, con la cámara conectada a la misma red que el computador
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 6 horas
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Vibración: 1 g (IEC 60068-2-6)
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 660 g
- Dimensiones: 244 × 100 × 104 mm
- Modelo de fábrica: HM-TP21S-3AQF/W-M11W
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
