Descripción

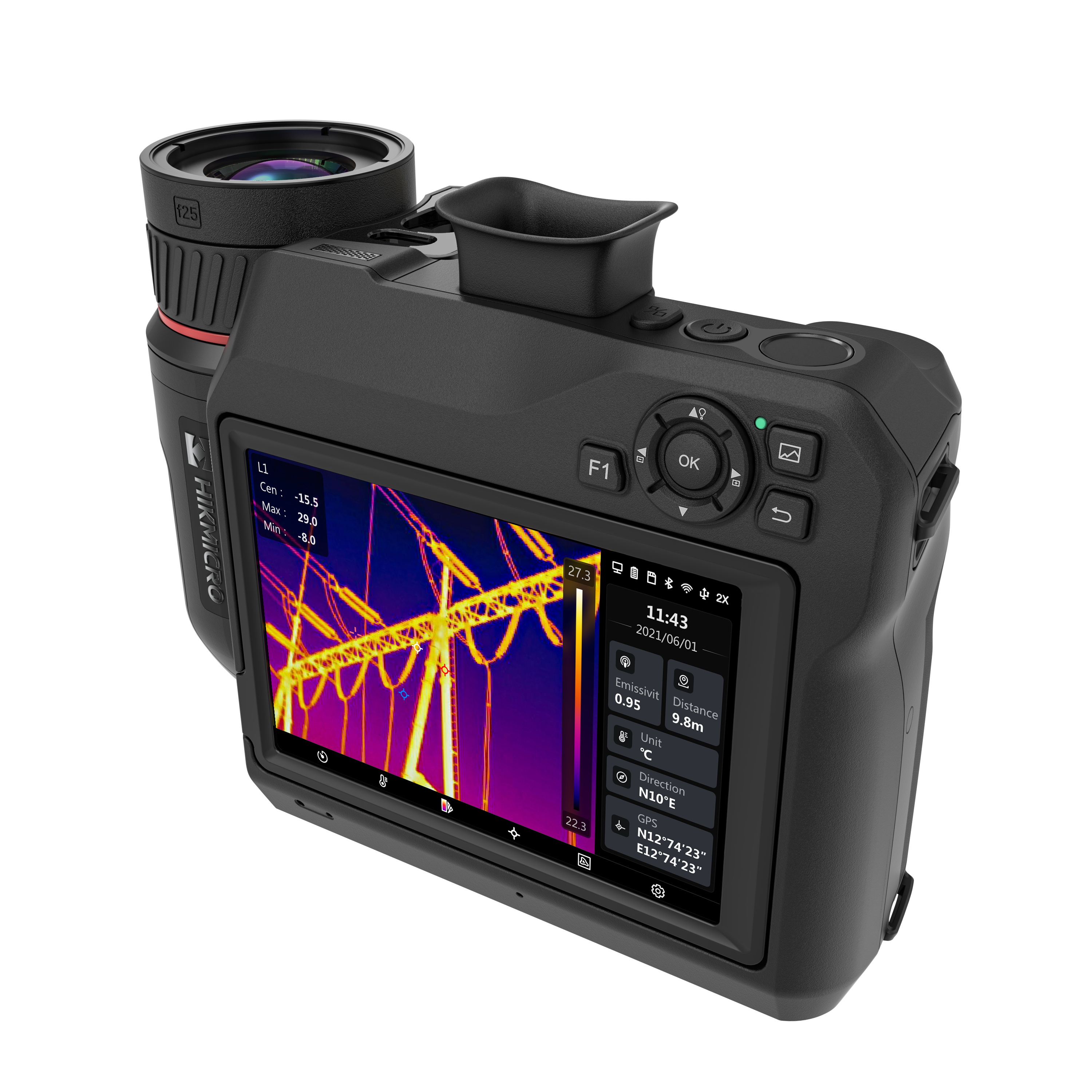

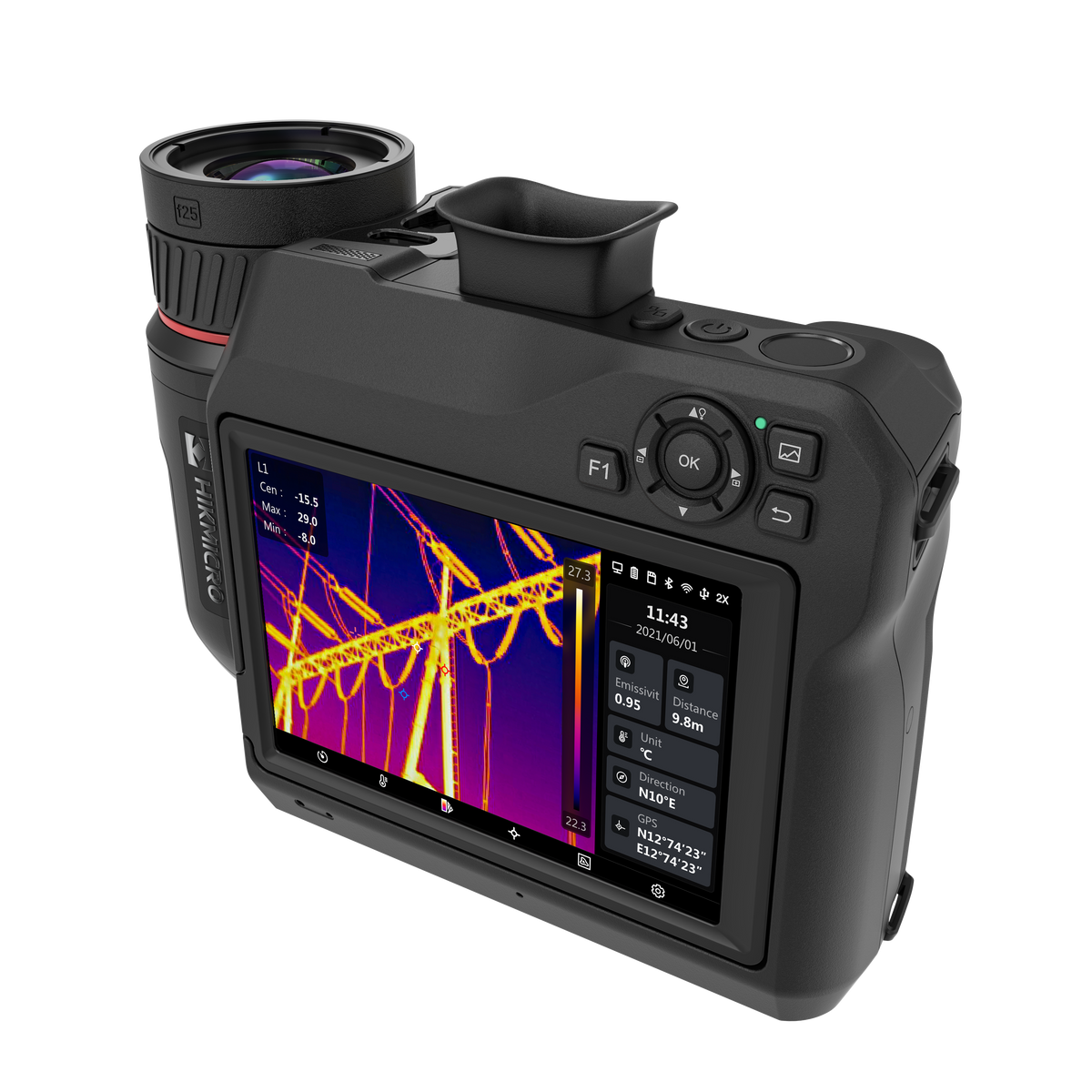

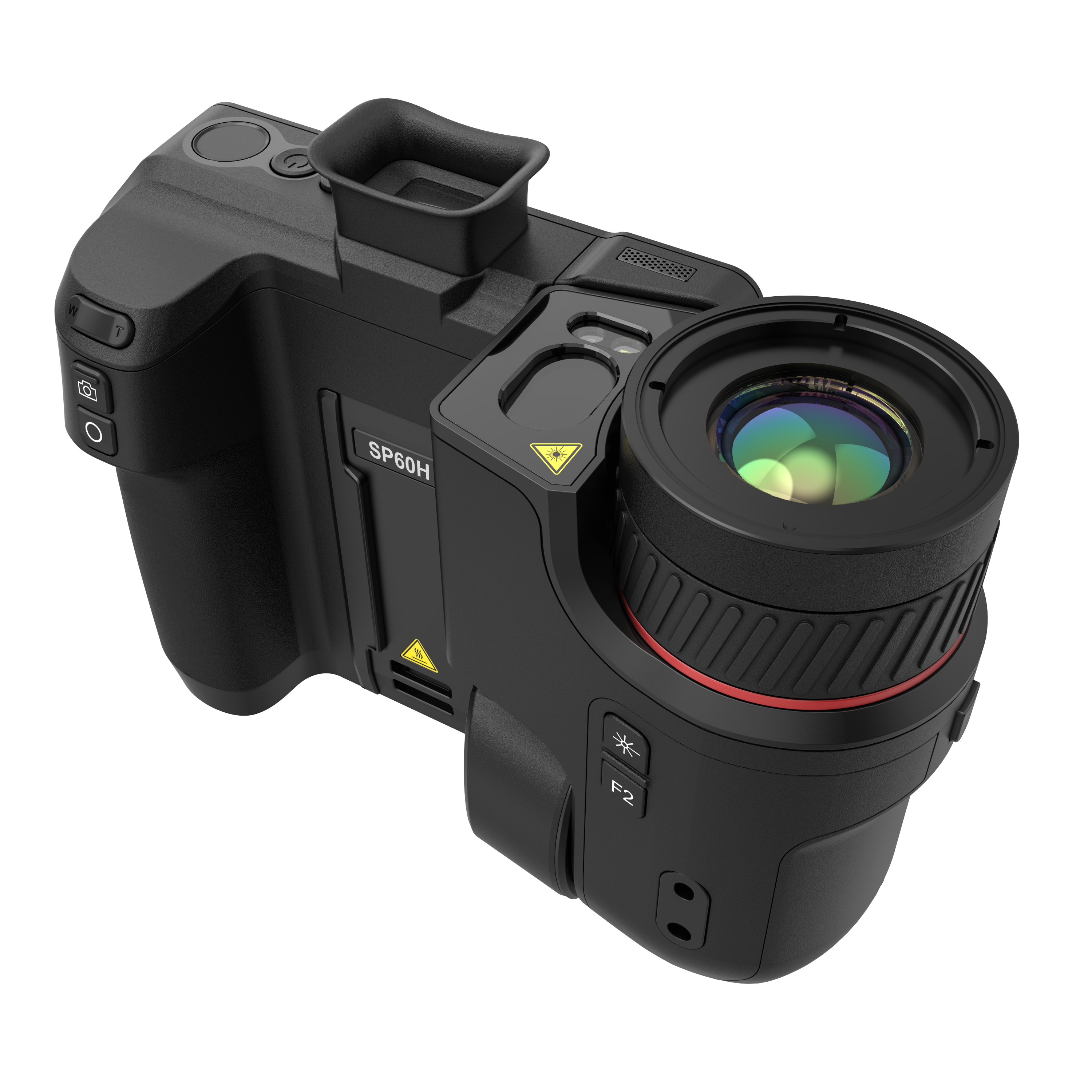

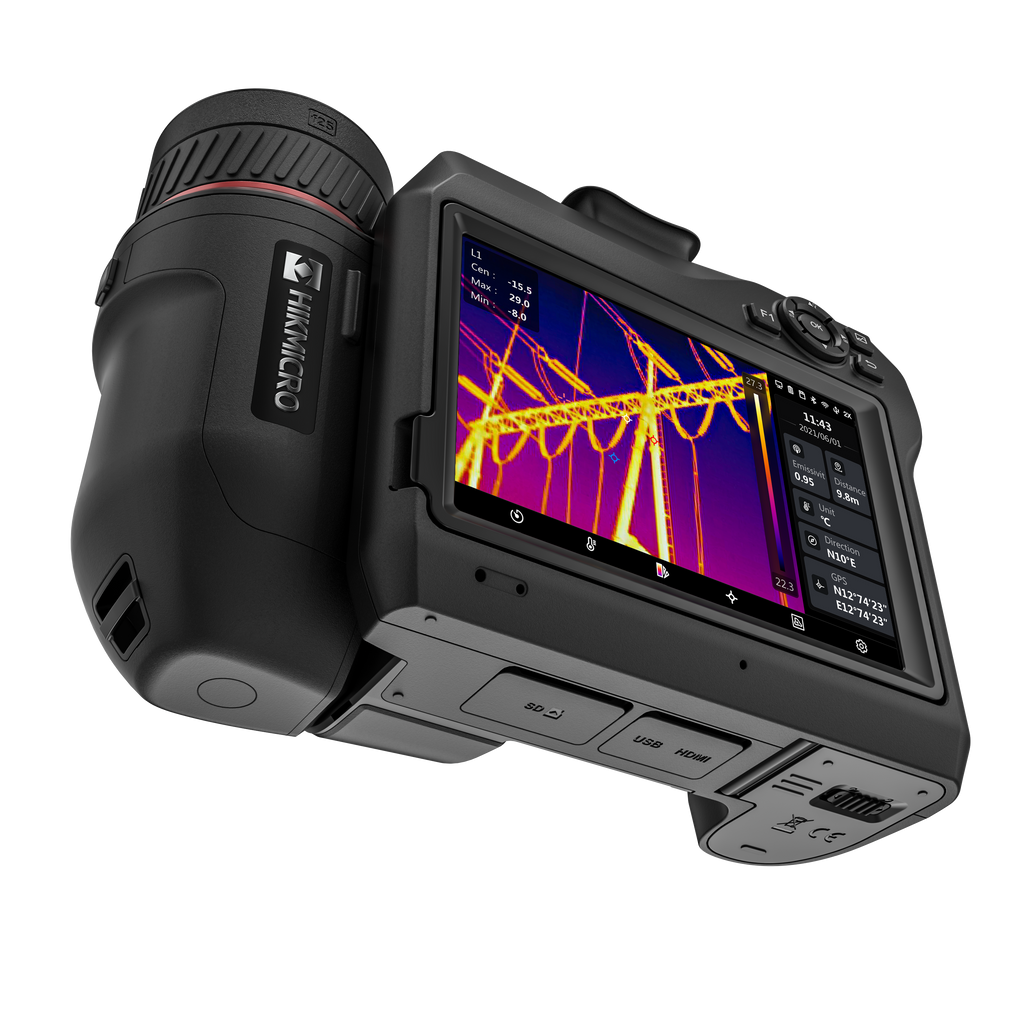

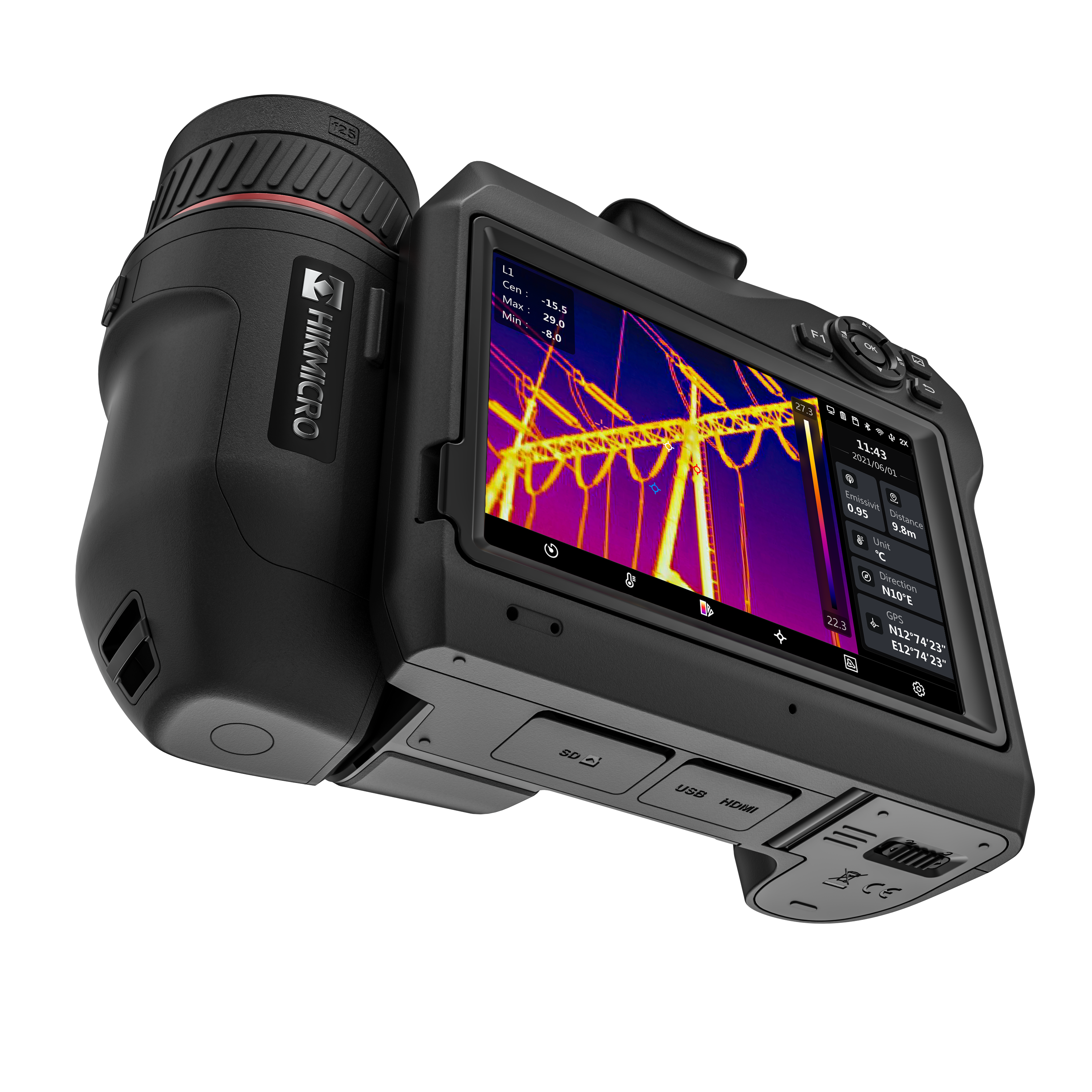

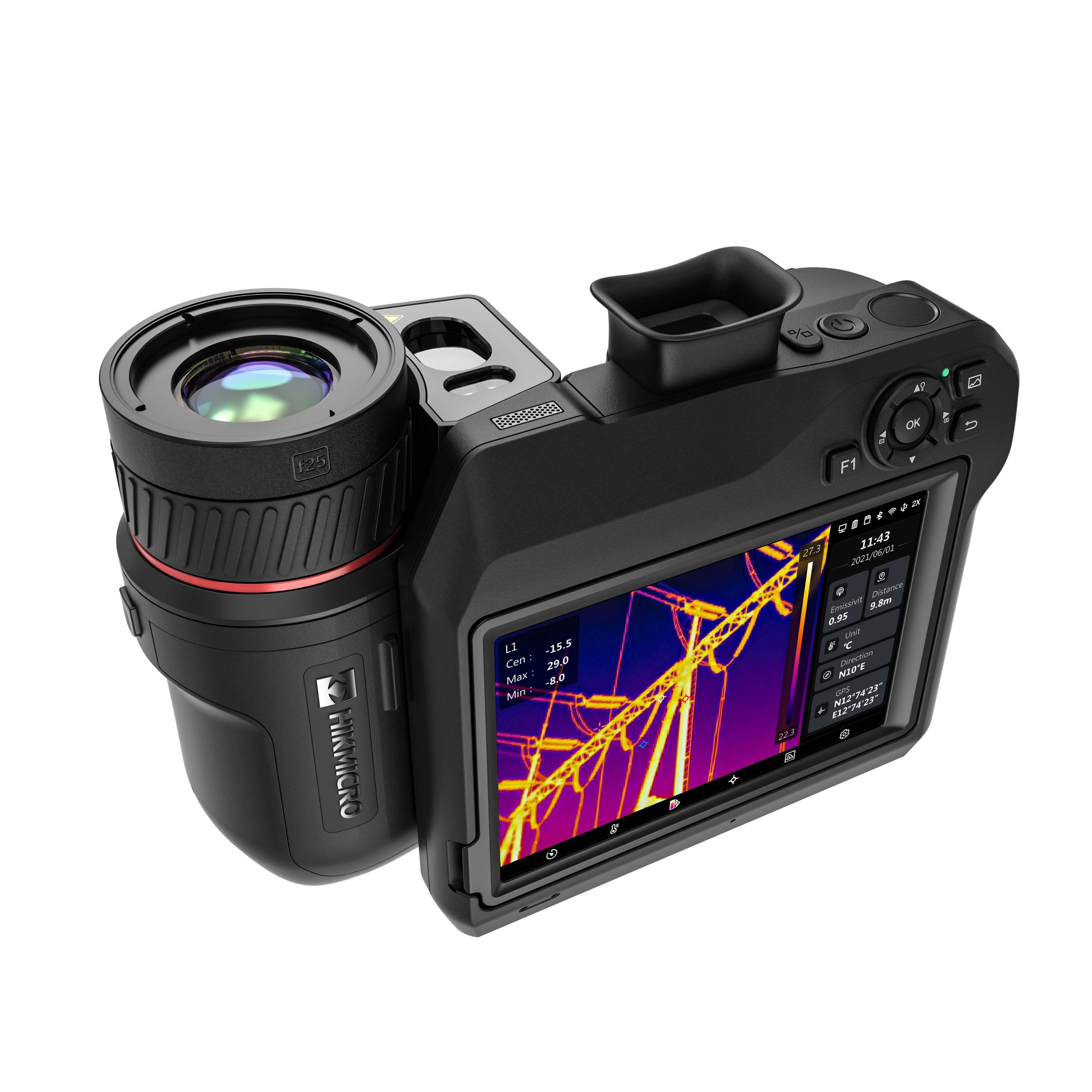

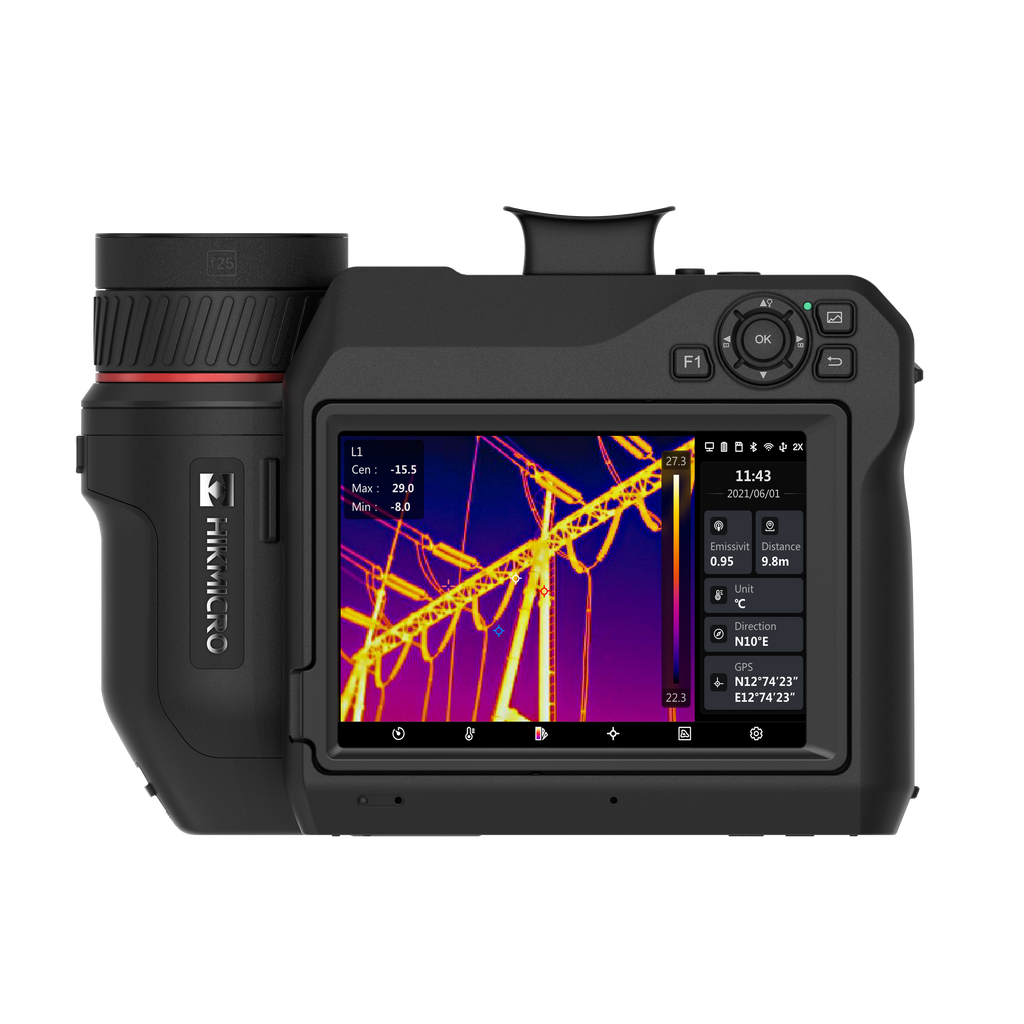

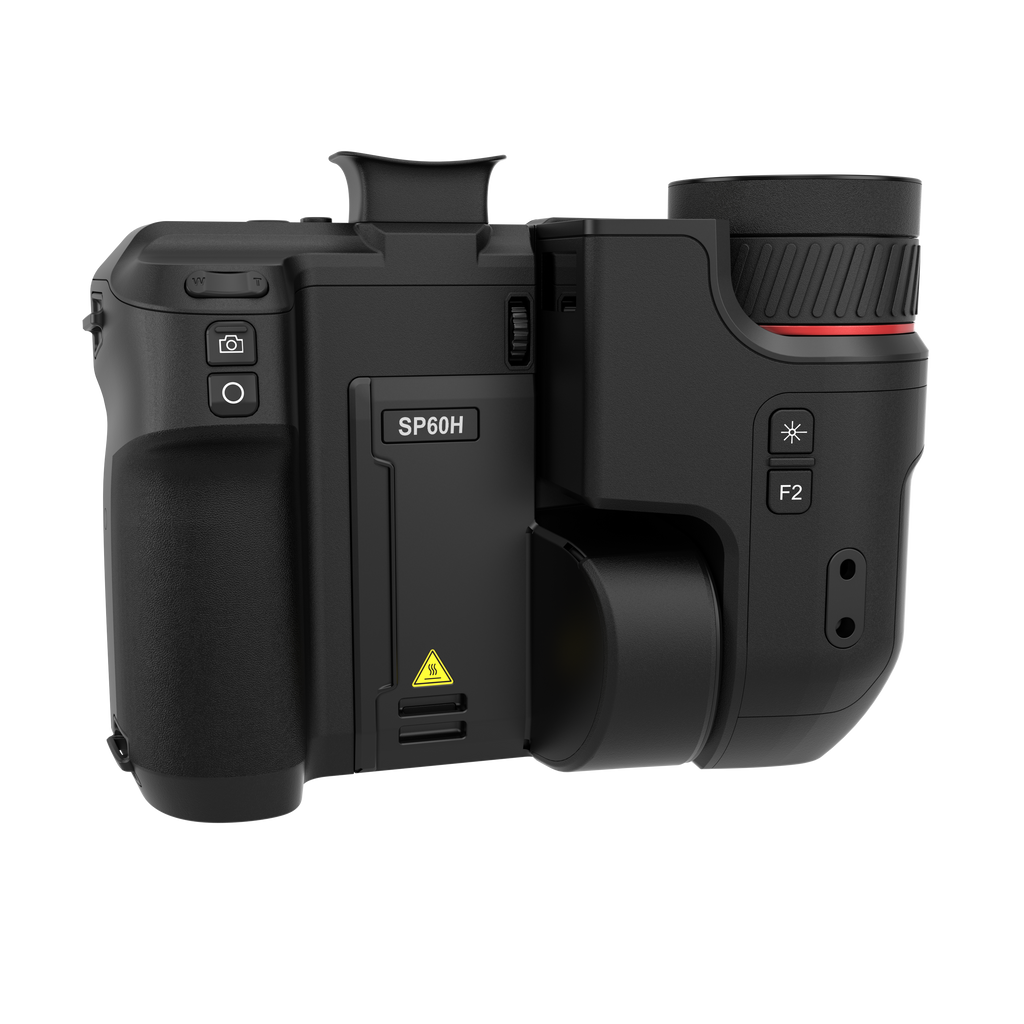

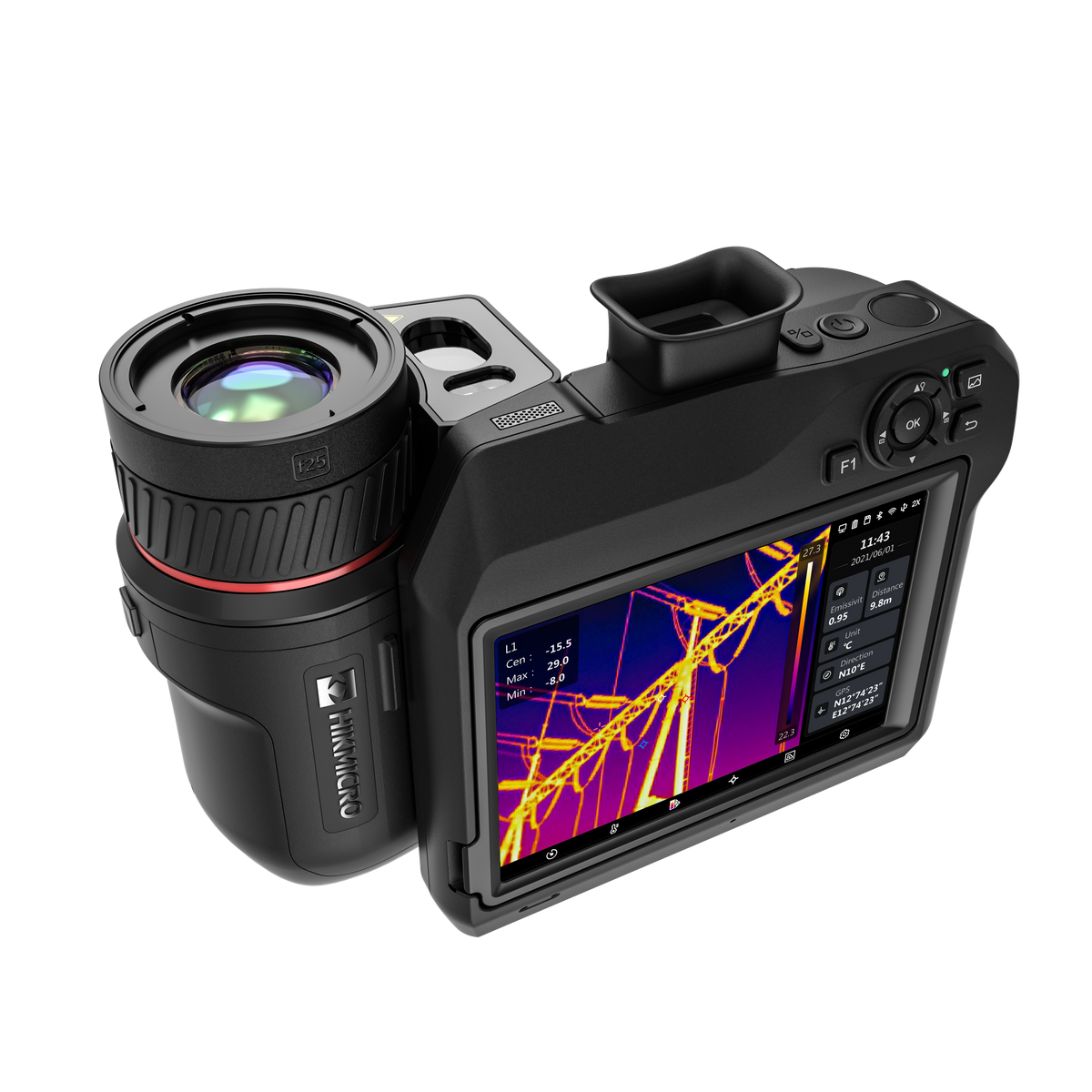

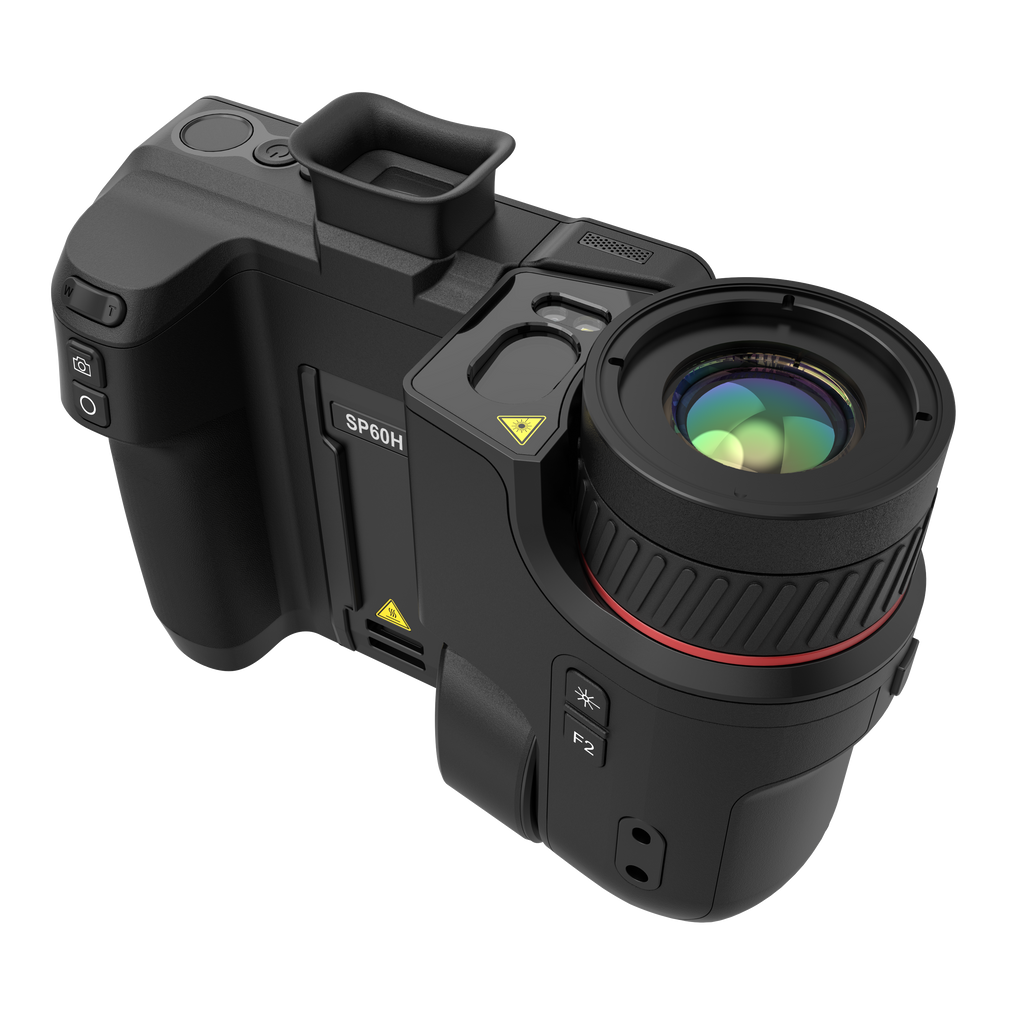

El SP60H es la cámara termográfica de mano de alta temperatura de Hikmicro, de la gama especializada. Sobre el detector de 640 × 480 px y la sensibilidad térmica menor a 30 mK, agrega una tercera escala de 300 °C a 2.200 °C y baja el piso de medición a -40 °C. Eliges el lente al comprar, entre cuatro ópticas que van de 8° a 50° de campo de visión, y el equipo se arma y se calibra en fábrica con ese lente. El plazo de entrega es de 4 a 6 semanas después de recibida la orden de compra.
Características principales
- Tres escalas de medición que cubren de -40 °C a 2.200 °C. Cámara de frío y proceso de fundición con el mismo equipo. Un SP60 se queda en 650 °C.
- Cuatro lentes a elección, de 8° × 6° a 50° × 37,3° de campo de visión. El L8 lee un horno desde el piso y enfoca a partir de 2 m; el L50 cubre una sala de máquinas completa desde 15 cm.
- El lente se monta y se calibra en fábrica. La cámara llega lista para medir con esa óptica, no calibrada para otra.
- Plazo de entrega de 4 a 6 semanas después de recibida la orden de compra. Es un equipo que se fabrica con tu lente, no una unidad de stock: conviene contarlo si tienes una parada de planta con fecha.
- Detector de 640 × 480 px, 307.200 píxeles reales, con sensibilidad térmica menor a 30 mK.
- Visor electrónico OLED de 1024 × 768 px. En terreno con luz directa sigues viendo la imagen térmica, que es donde una cámara sin visor obliga a buscar sombra.
- Exactitud de ±1 °C entre 0 °C y 100 °C, y de ±2 % en la escala alta. Cada escala con su desglose declarado, no un promedio.
- SuperIR sobre la imagen capturada. Es ampliación por software, no resolución del detector: el detalle real sigue siendo el de 640 × 480 px.
- Ruta de inspección cargada en el equipo, con Delta T y hasta 10 puntos, 1 línea, 5 rectángulos y 5 círculos definibles. Recorres los puntos en el orden definido y cada uno sale medido con la herramienta que corresponde.
- Almacenamiento para unas 130.000 imágenes, con tarjeta SD ampliable a 128 GB. El video radiométrico llega a 38 horas.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 640 × 480 px (307.200 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 30 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 30 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Configuración de óptica: se elige un lente al comprar, entre los cuatro de abajo. El equipo se arma y se calibra en fábrica con el lente elegido
- Lente L8: distancia focal de 77,4 mm, F 1,2, campo de visión de 8° × 6°, resolución espacial de 0,22 mrad y enfoque desde 2 m
- Lente L12: distancia focal de 51,4 mm, F 1,1, campo de visión de 12° × 9°, resolución espacial de 0,33 mrad y enfoque desde 1 m
- Lente L25: distancia focal de 25,6 mm, F 1,0, campo de visión de 24,8° × 18,7°, resolución espacial de 0,66 mrad y enfoque desde 0,15 m
- Lente L50: distancia focal de 12,6 mm, F 1,0, campo de visión de 50° × 37,3°, resolución espacial de 1,35 mrad y enfoque desde 0,15 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 1 s
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
Medición y análisis
- Rango de temperatura del objeto, escala 1: -40 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 0 °C a 650 °C
- Rango de temperatura del objeto, escala 3: 300 °C a 2.200 °C
- Exactitud en la escala 1: ±2 °C de -40 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en la escala 2: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Exactitud en la escala 3: ±2 % de 300 °C a 2.200 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- SuperScene+: tablero eléctrico e inspección de PCB
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla
- Pantalla: LCD táctil de 5 pulgadas, 1280 × 720 px
- Visor electrónico: OLED de 1024 × 768 px
- Zoom digital: 1× a 12× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: hasta 128 GB
- Capacidad de imágenes: aprox. 130.000 imágenes de 8 MP
- Capacidad de video MP4: hasta 500 horas
- Capacidad de video radiométrico: hasta 38 horas
- Wi-Fi: sí
- Bluetooth: 4.2
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 2,5 horas para carga completa
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 1 m (IEC 60068-2-31)
- Botones programables: 2
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: aprox. 1.481 g
- Dimensiones: 210,1 × 151,9 × 87,8 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP96H-Q/W-SP60H, más el sufijo del lente elegido
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
