Descripción

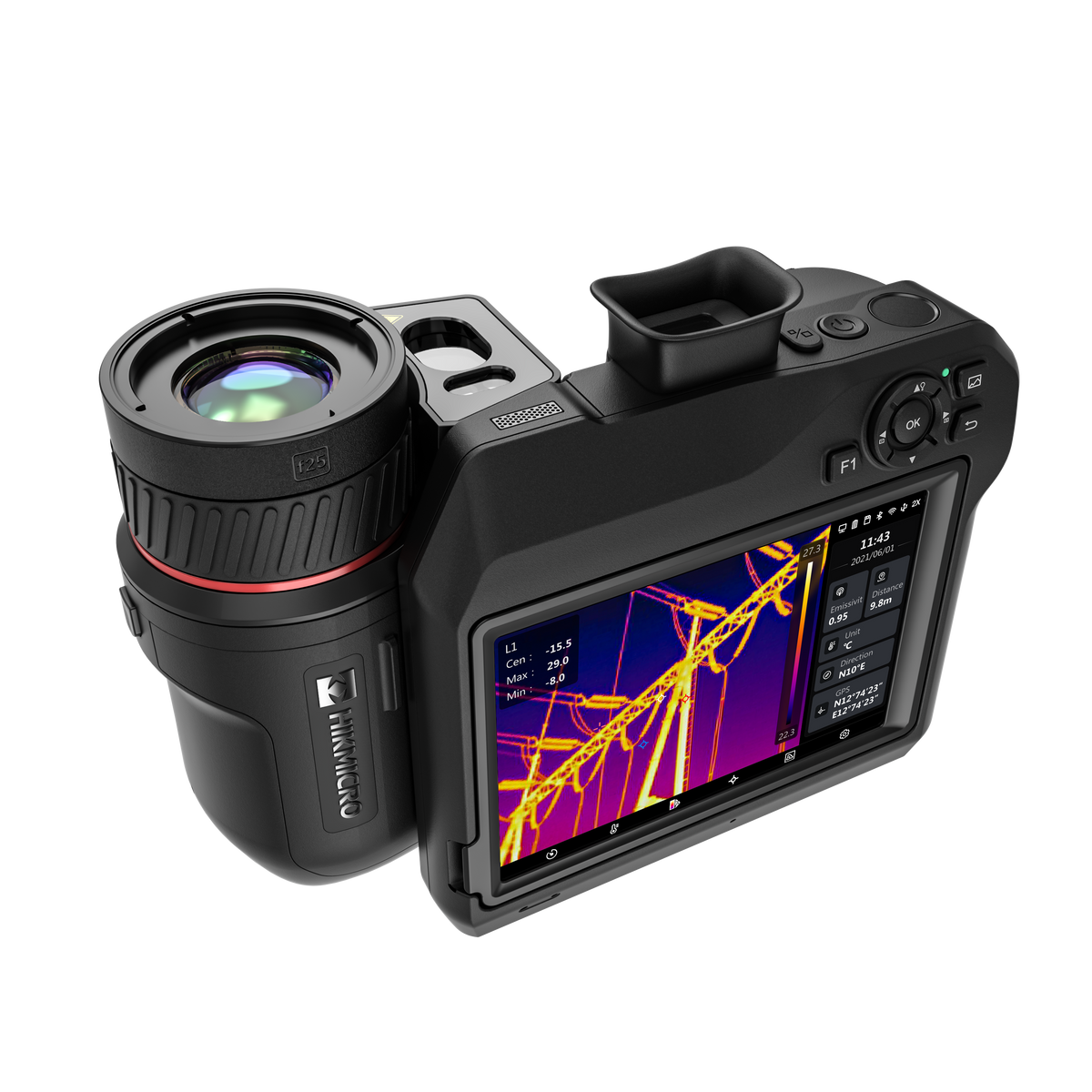

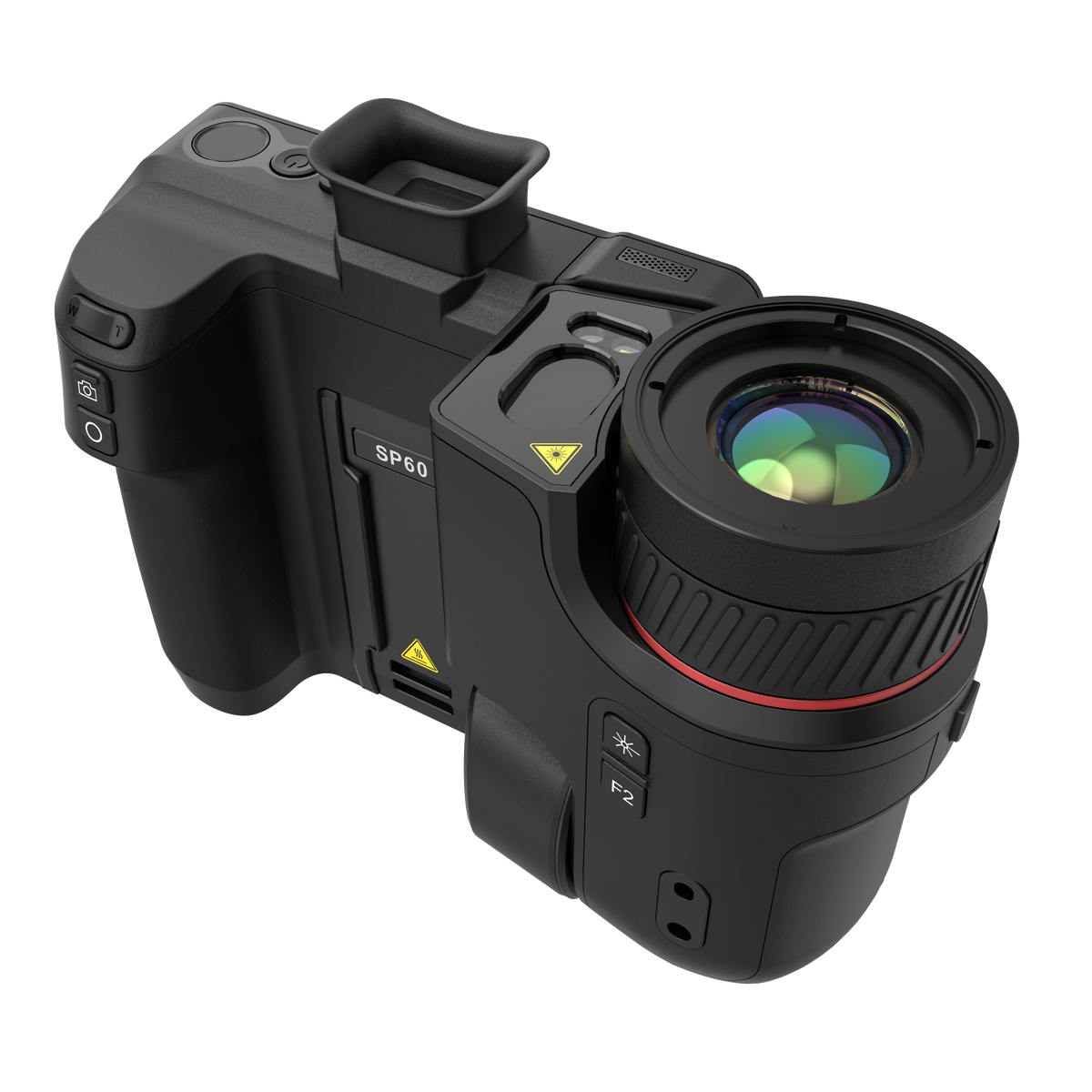

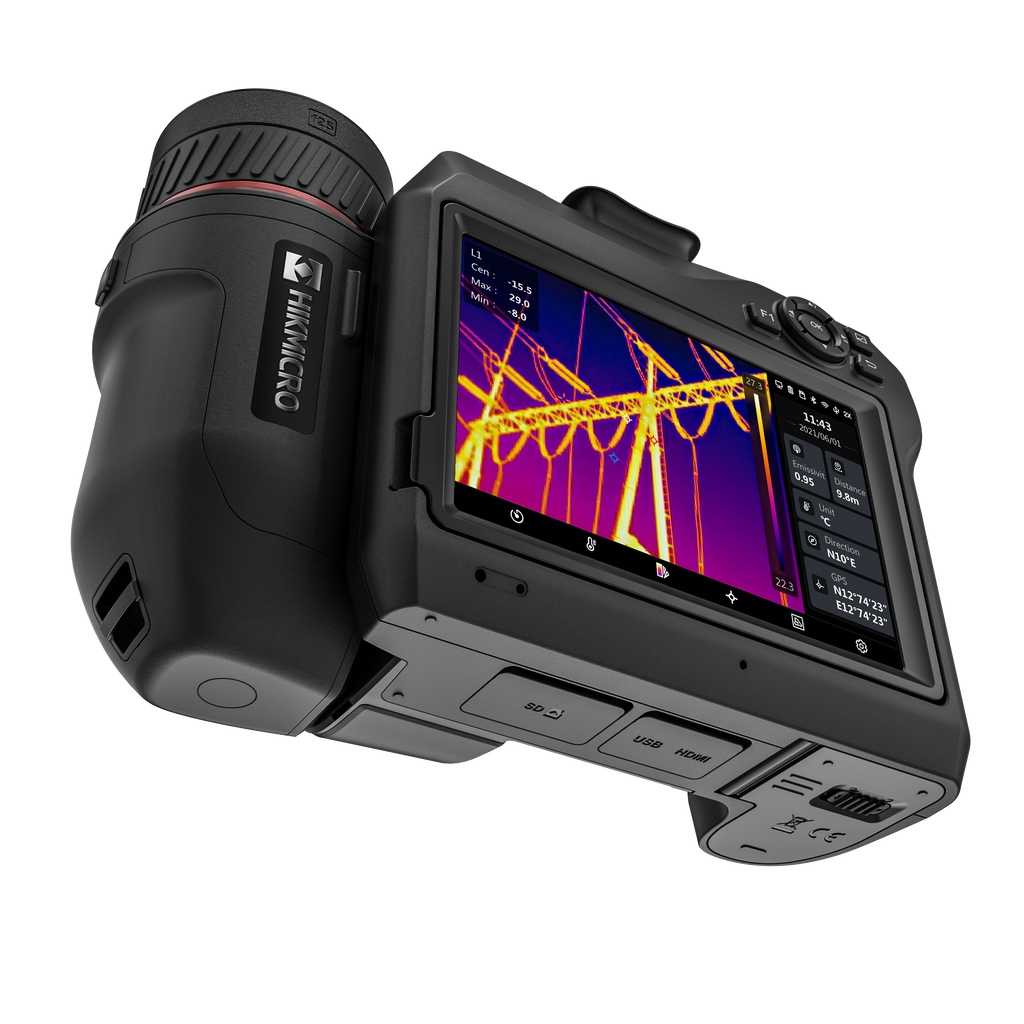

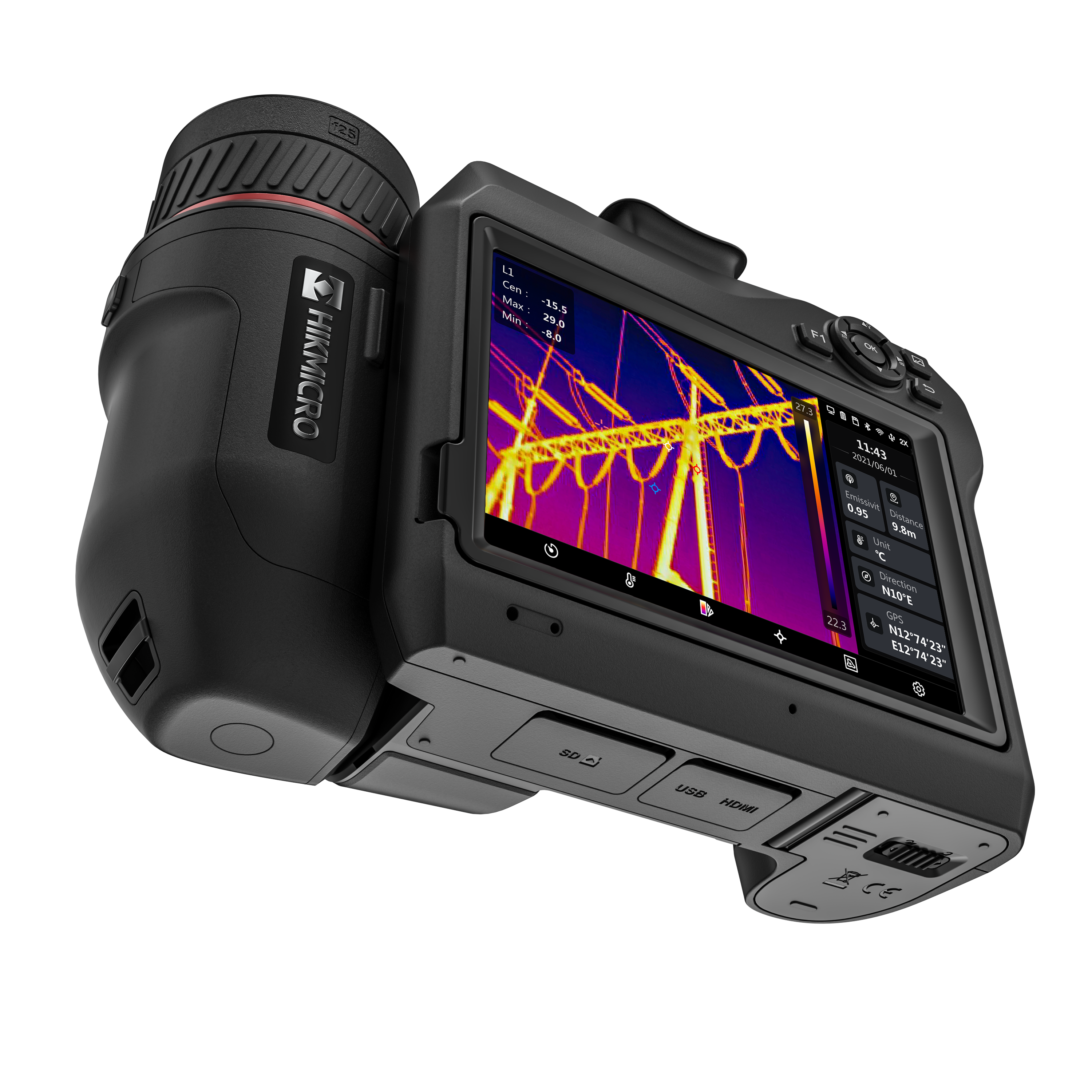

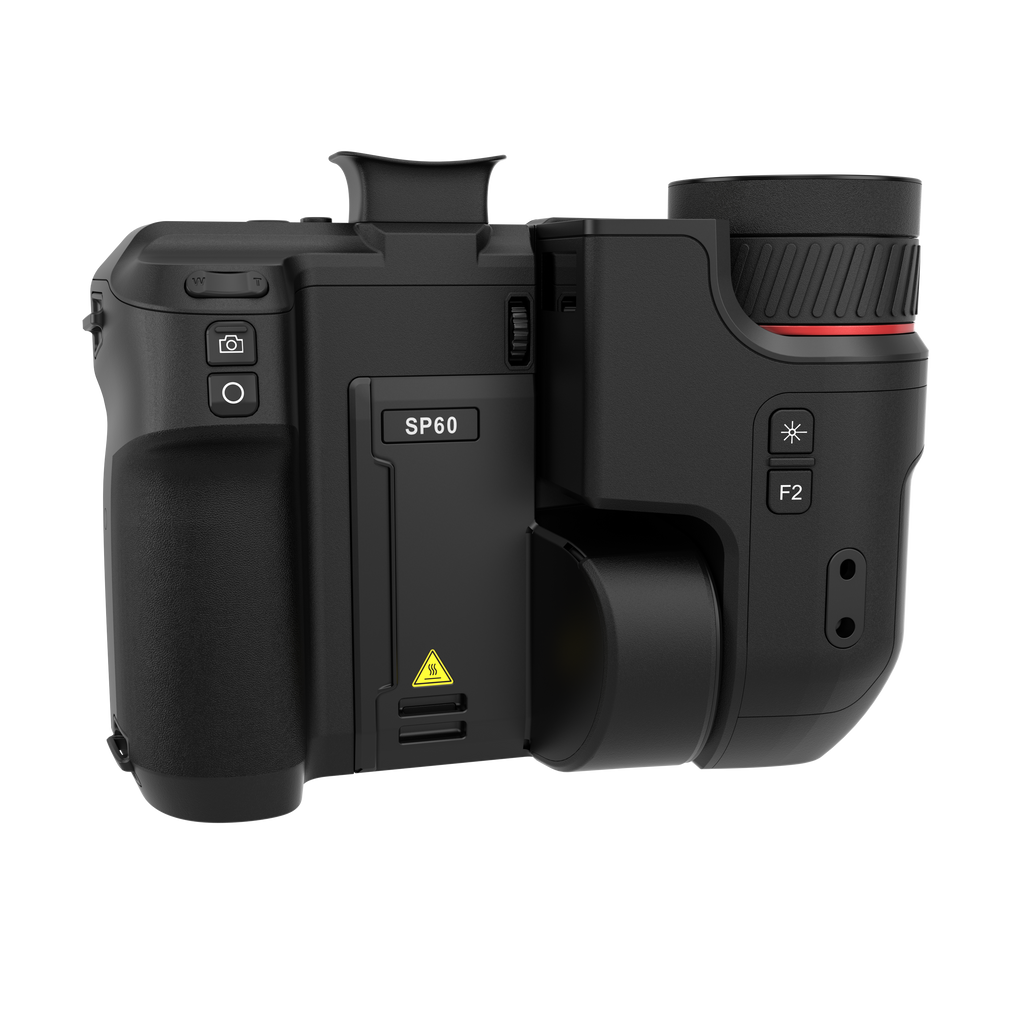

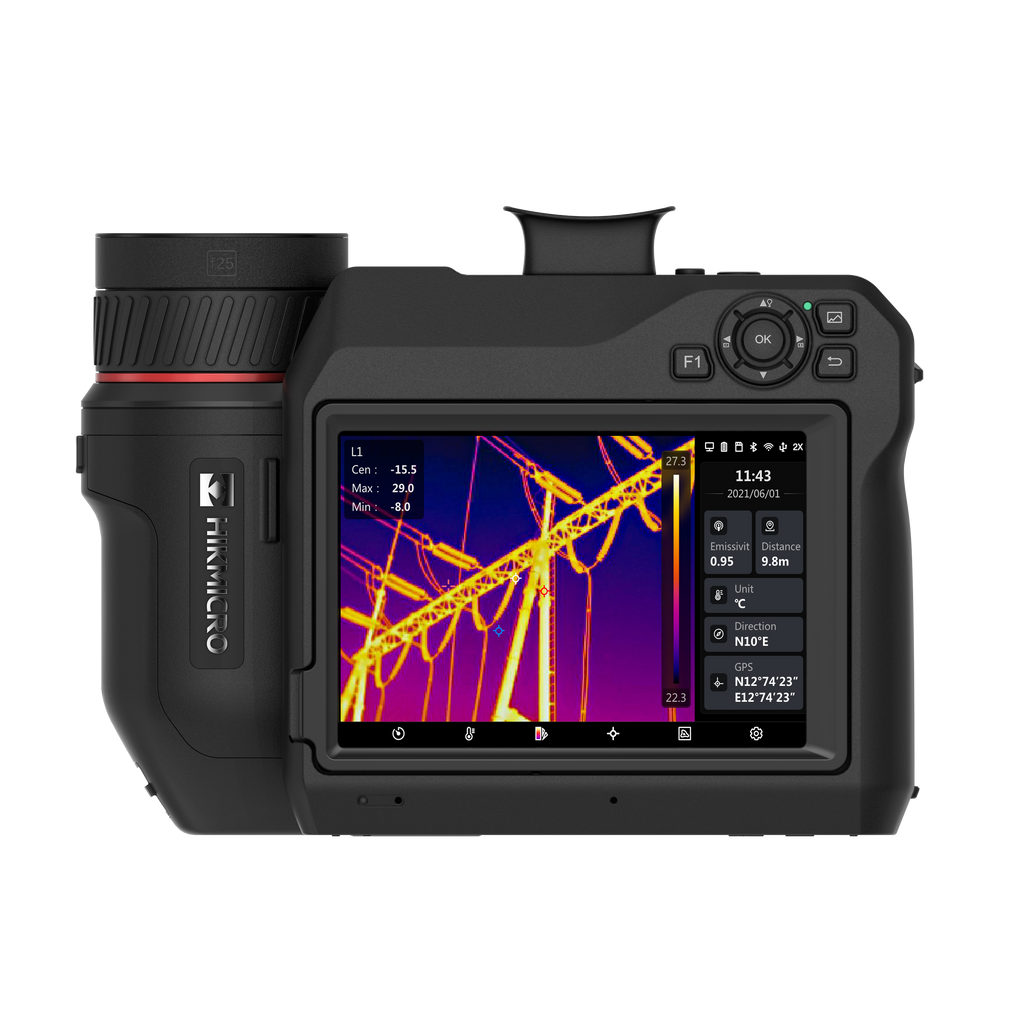

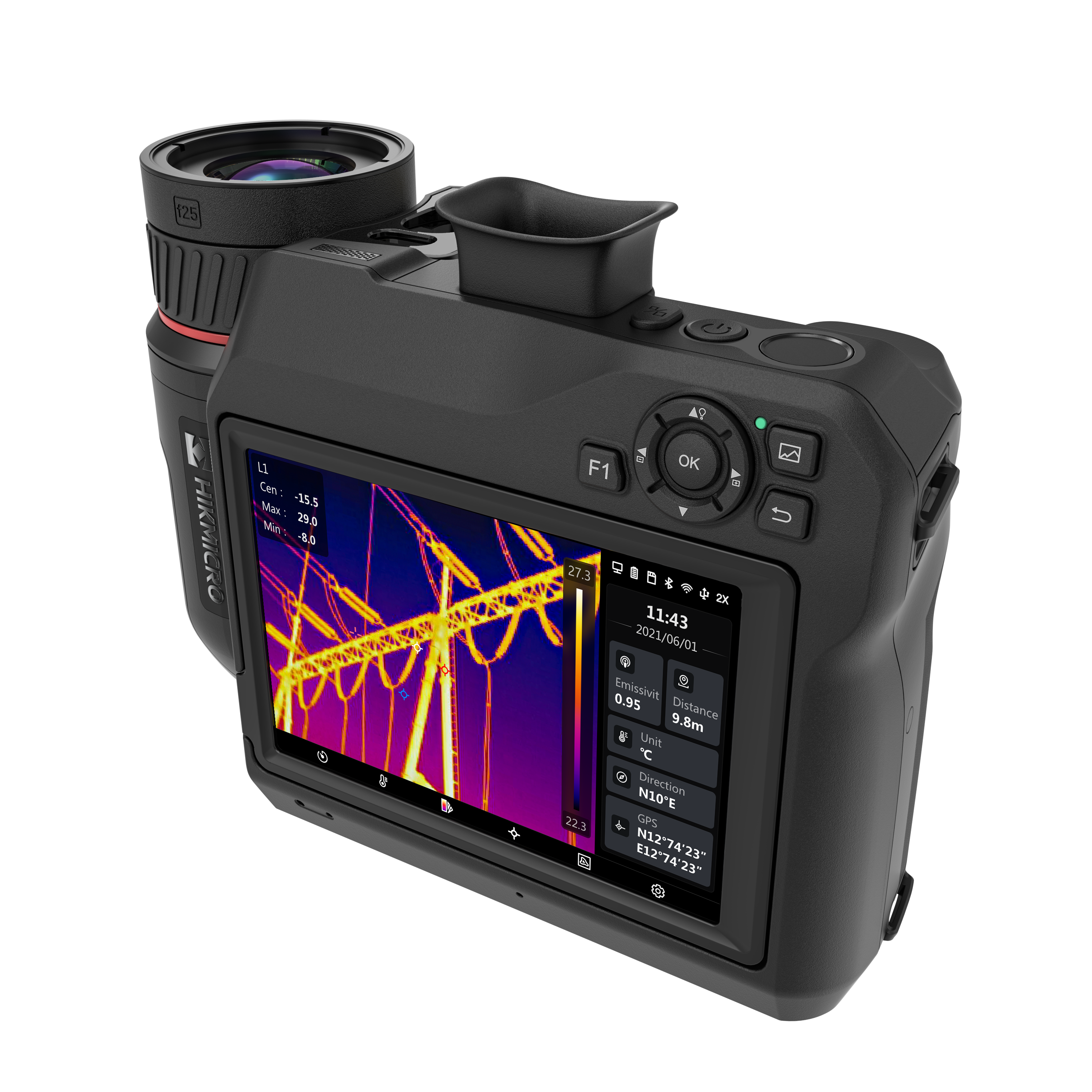

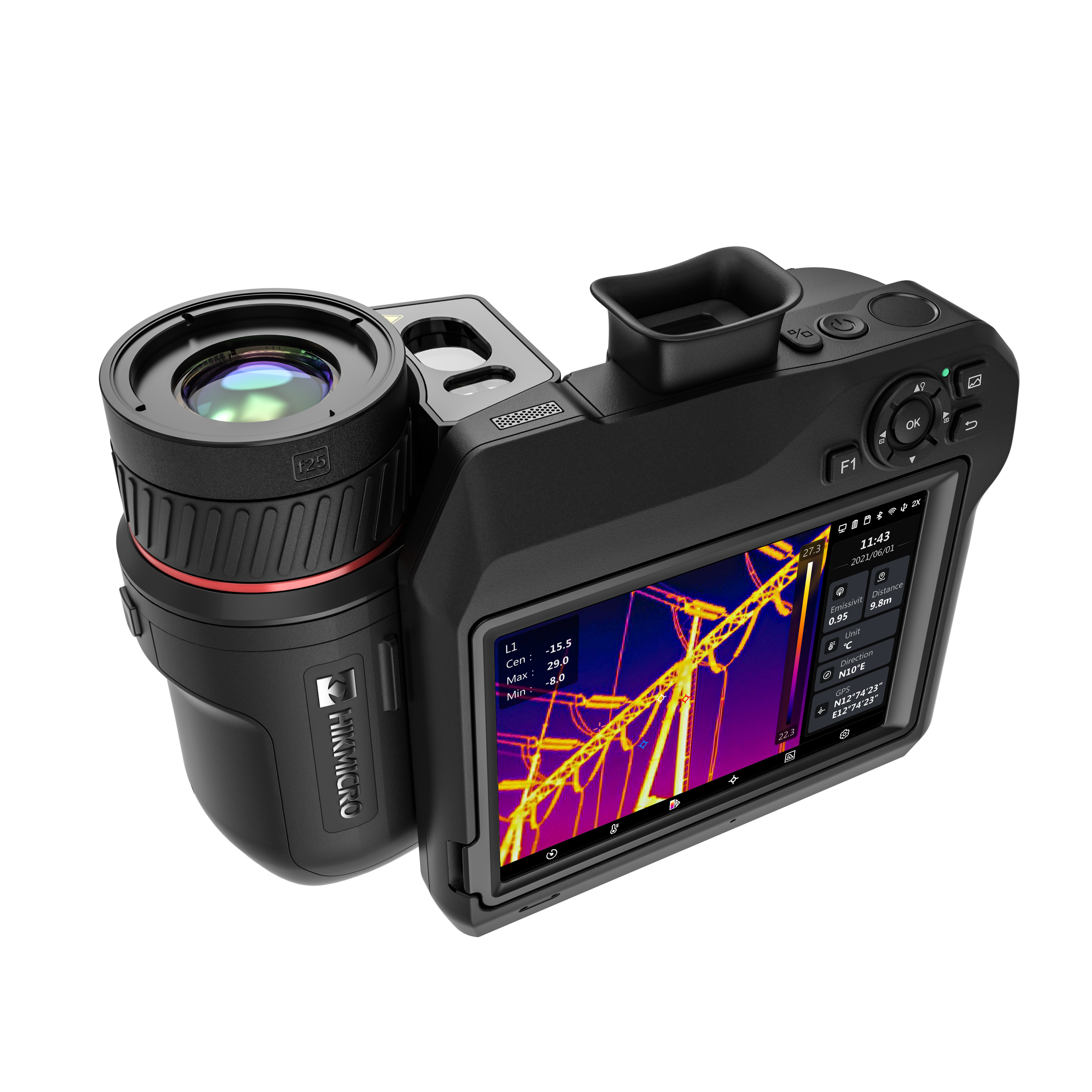

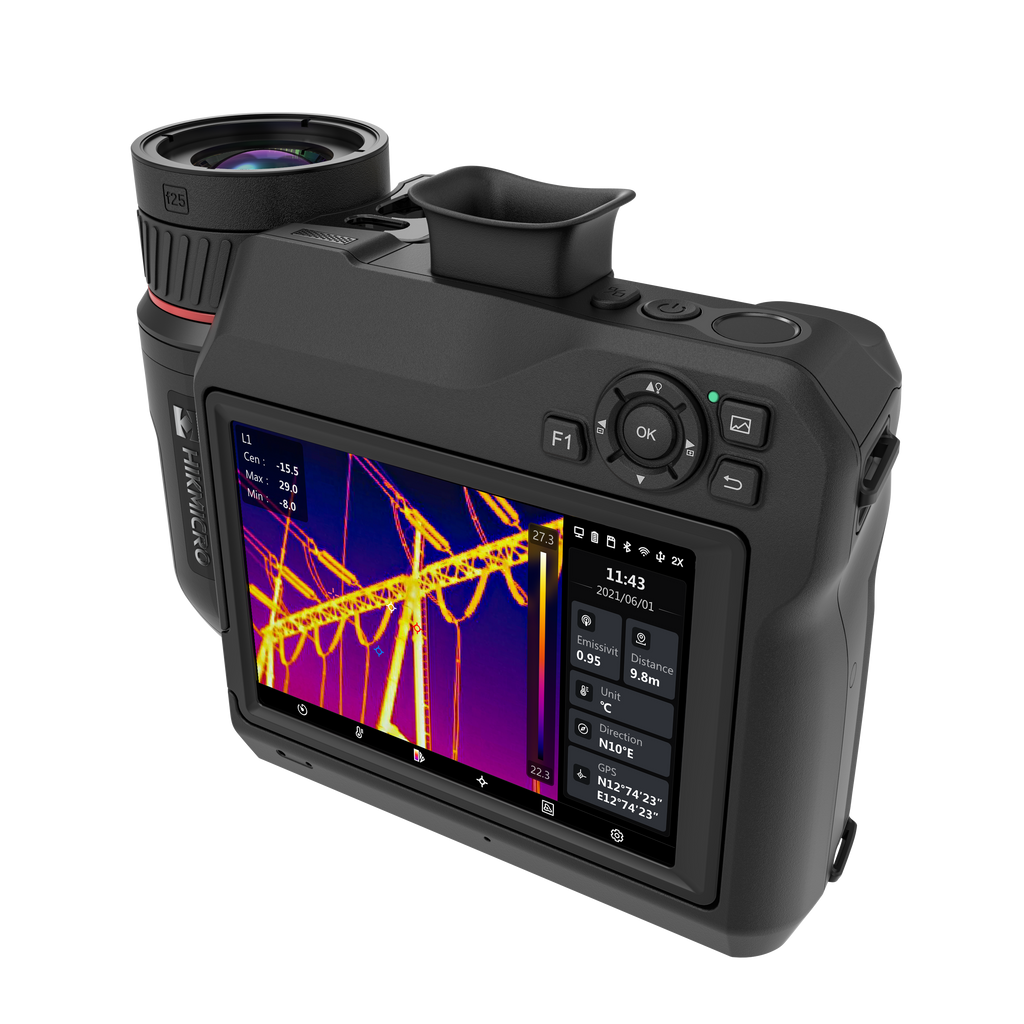

El SP60 es la cámara termográfica de mano de gama especializada de Hikmicro, para inspección industrial y mantenimiento predictivo. Detector de 640 × 480 px, sensibilidad térmica menor a 30 mK y visor electrónico OLED de 1024 × 768 px, que es lo que te deja seguir leyendo la imagen cuando el sol pega de frente sobre la pantalla. Eliges el lente al comprar, entre cuatro ópticas que van de 8° a 50° de campo de visión: el equipo se arma y se calibra en fábrica con ese lente, que es lo que hace que la medición sea correcta desde la primera captura. El plazo de entrega es de 4 a 6 semanas después de recibida la orden de compra.
Características principales
- Cuatro lentes a elección, de 8° × 6° a 50° × 37,3° de campo de visión. El L8 lee una línea de alta tensión desde el piso y enfoca a partir de 2 m; el L50 cubre una sala de máquinas completa desde 15 cm.
- El lente se monta y se calibra en fábrica. La cámara llega lista para medir con esa óptica, no calibrada para otra.
- Plazo de entrega de 4 a 6 semanas después de recibida la orden de compra. Es un equipo que se fabrica con tu lente, no una unidad de stock: conviene contarlo si tienes una parada de planta con fecha.
- Detector de 640 × 480 px, 307.200 píxeles reales. Es lo que el sensor captura, sin interpolación de por medio.
- Visor electrónico OLED de 1024 × 768 px. En terreno con luz directa sigues viendo la imagen térmica, que es donde una cámara sin visor obliga a buscar sombra.
- Exactitud de ±1 °C entre 0 °C y 100 °C. Es el tramo donde vive casi toda la inspección eléctrica, y ahí el número aguanta un informe.
- SuperIR sobre la imagen capturada. Es ampliación por software, no resolución del detector: el detalle real sigue siendo el de 640 × 480 px.
- Modos SuperScene+ para tablero eléctrico e inspección de PCB, con enfoque automático en cerca de 1 segundo.
- Ruta de inspección cargada en el equipo, con Delta T y hasta 10 puntos, 1 línea, 5 rectángulos y 5 círculos definibles. Recorres los puntos en el orden definido y cada uno sale medido con la herramienta que corresponde.
- Almacenamiento para unas 130.000 imágenes, con tarjeta SD ampliable a 128 GB. El video radiométrico llega a 38 horas.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 640 × 480 px (307.200 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 30 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 30 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Configuración de óptica: se elige un lente al comprar, entre los cuatro de abajo. El equipo se arma y se calibra en fábrica con el lente elegido
- Lente L8: distancia focal de 77,4 mm, F 1,2, campo de visión de 8° × 6°, resolución espacial de 0,22 mrad y enfoque desde 2 m
- Lente L12: distancia focal de 51,4 mm, F 1,1, campo de visión de 12° × 9°, resolución espacial de 0,33 mrad y enfoque desde 1 m
- Lente L25: distancia focal de 25,6 mm, F 1,0, campo de visión de 24,8° × 18,7°, resolución espacial de 0,66 mrad y enfoque desde 0,15 m
- Lente L50: distancia focal de 12,6 mm, F 1,0, campo de visión de 50° × 37,3°, resolución espacial de 1,35 mrad y enfoque desde 0,15 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 1 s
- Cámara visual: 8 MP
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 0 °C a 650 °C
- Exactitud en la escala 1: ±2 °C de -20 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en la escala 2: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- SuperScene+: tablero eléctrico e inspección de PCB
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla
- Pantalla: LCD táctil de 5 pulgadas, 1280 × 720 px
- Visor electrónico: OLED de 1024 × 768 px
- Zoom digital: 1× a 12× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: hasta 128 GB
- Capacidad de imágenes: aprox. 130.000 imágenes de 8 MP
- Capacidad de video MP4: hasta 500 horas
- Capacidad de video radiométrico: hasta 38 horas
- Wi-Fi: sí
- Bluetooth: 4.2
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 2,5 horas para carga completa
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 1 m (IEC 60068-2-31)
- Botones programables: 2
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: aprox. 1.481 g
- Dimensiones: 204,7 × 153,6 × 87,8 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP96-Q/W-SP60, más el sufijo del lente elegido
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
