Descripción

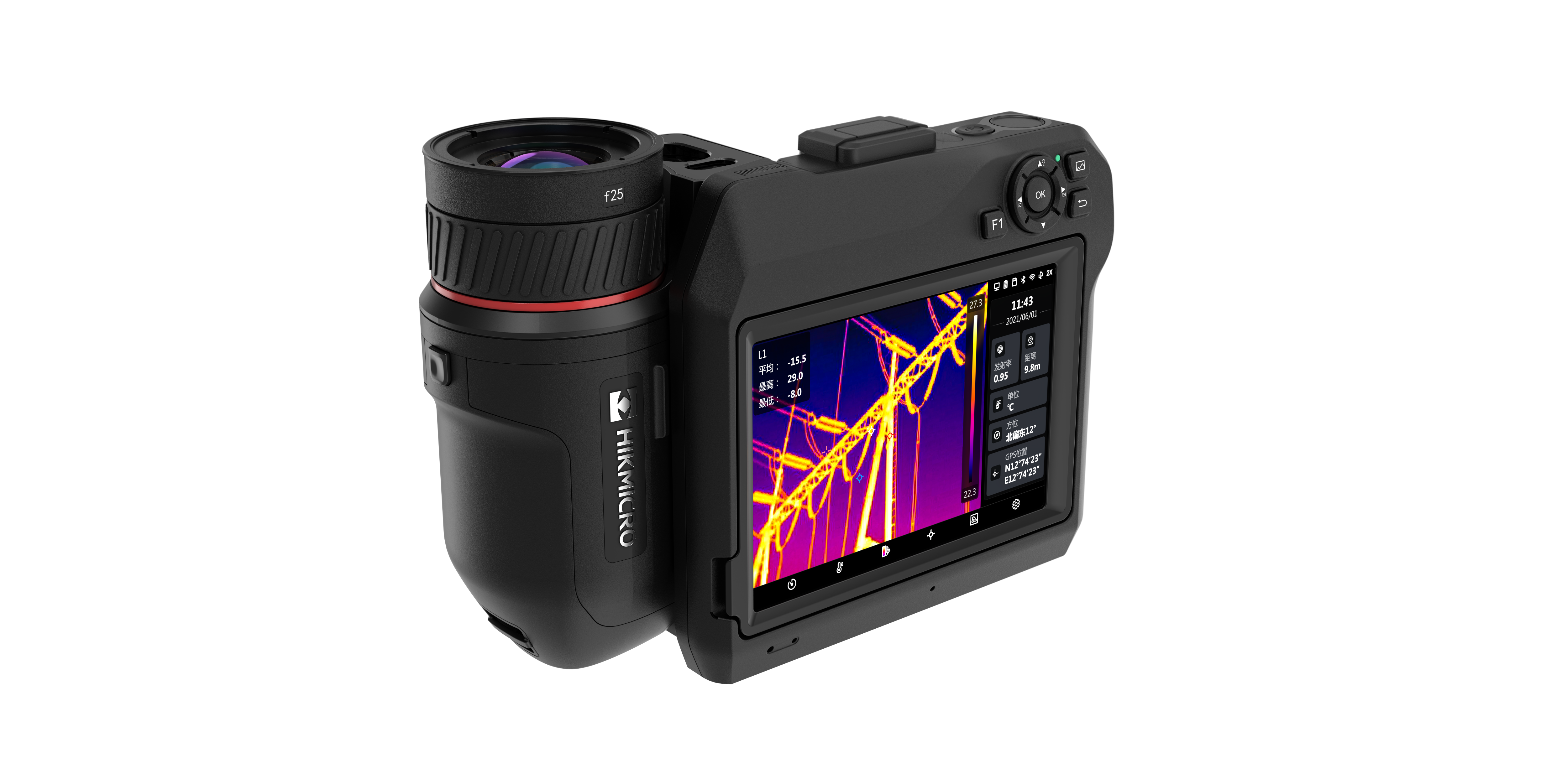

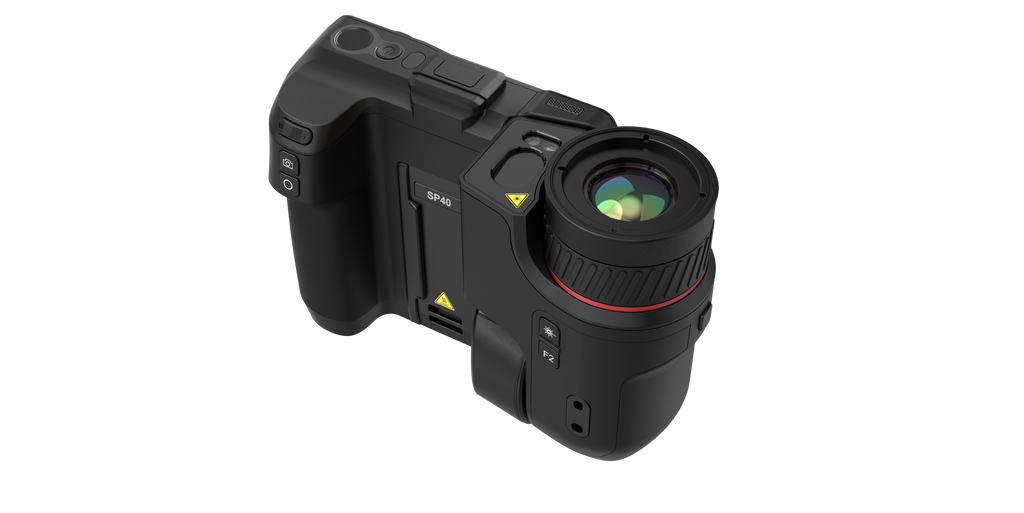

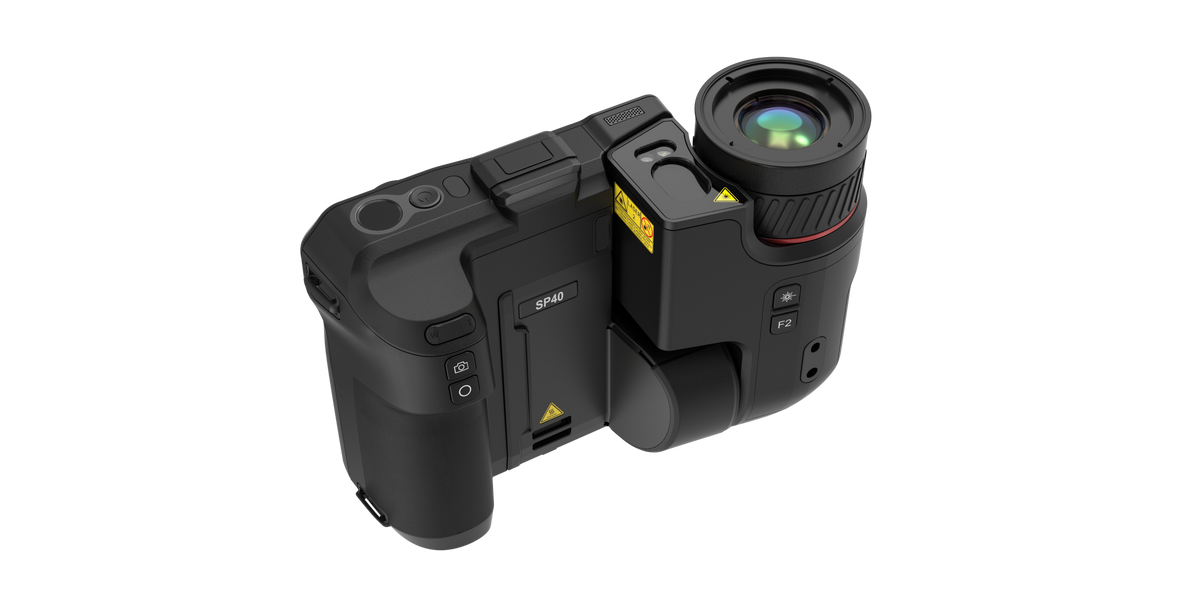

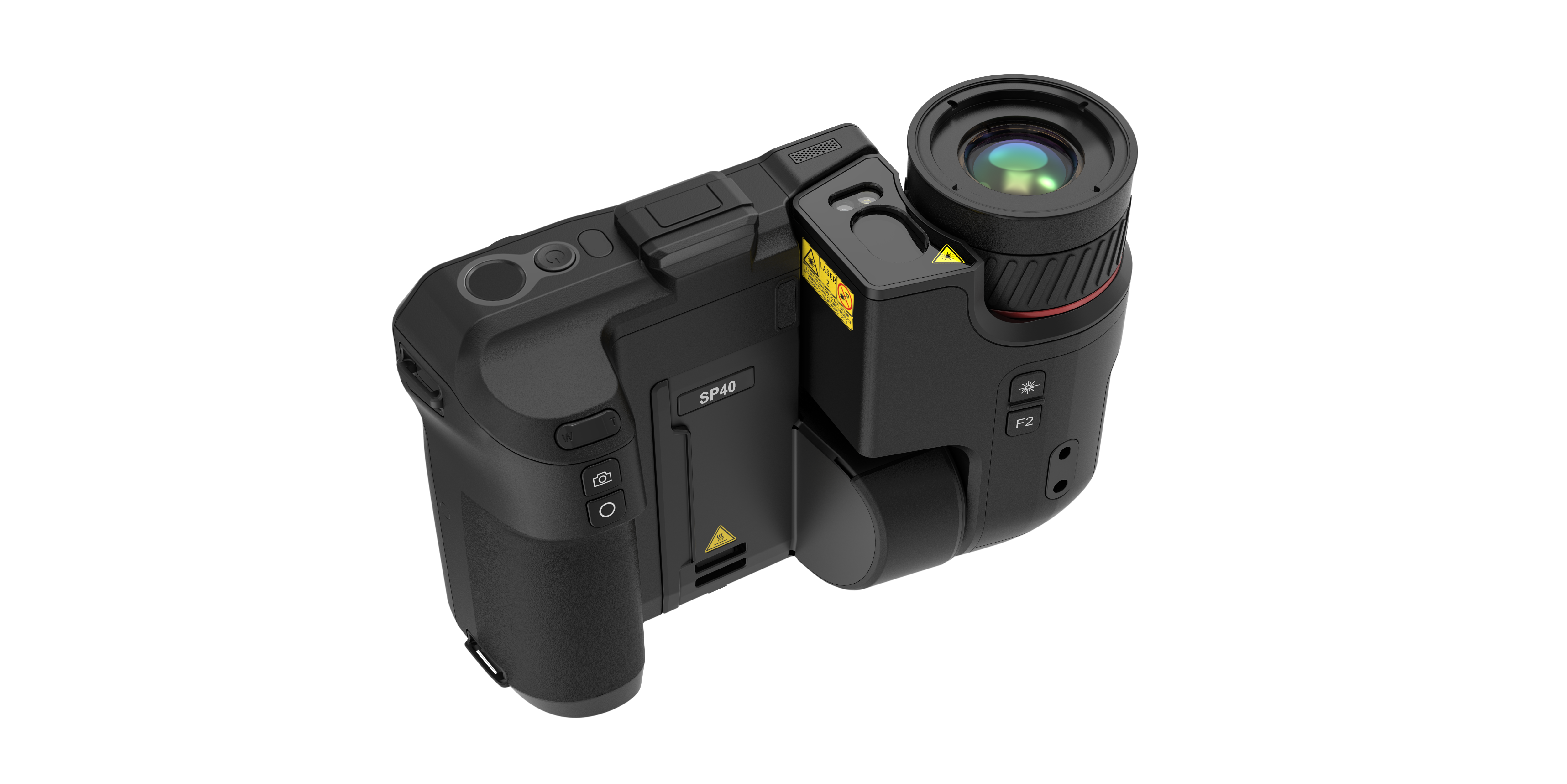

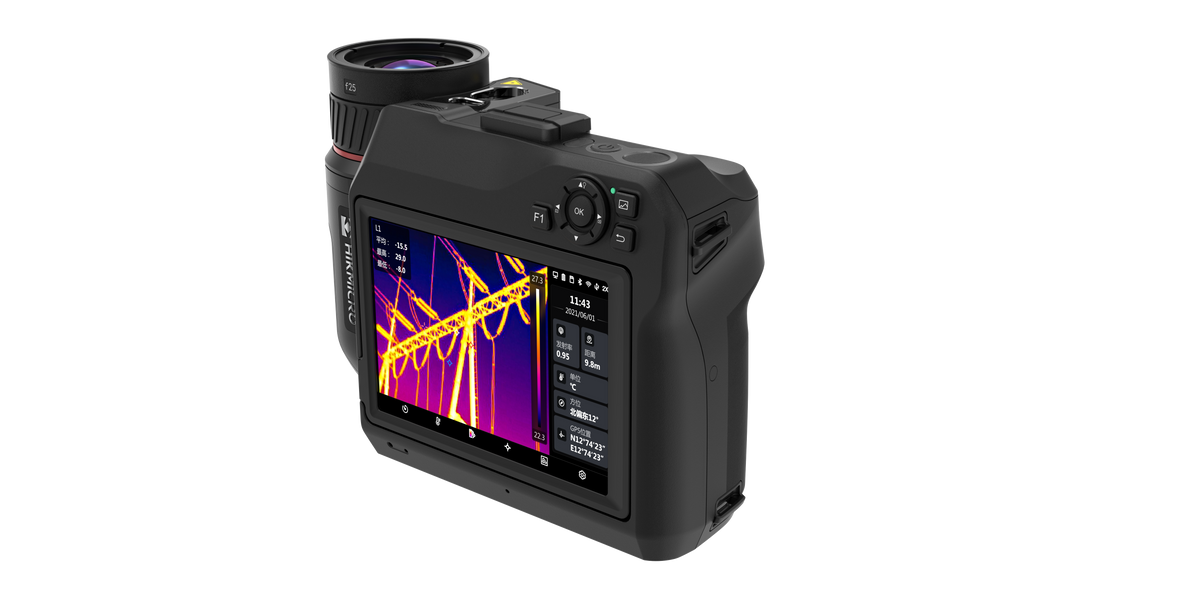

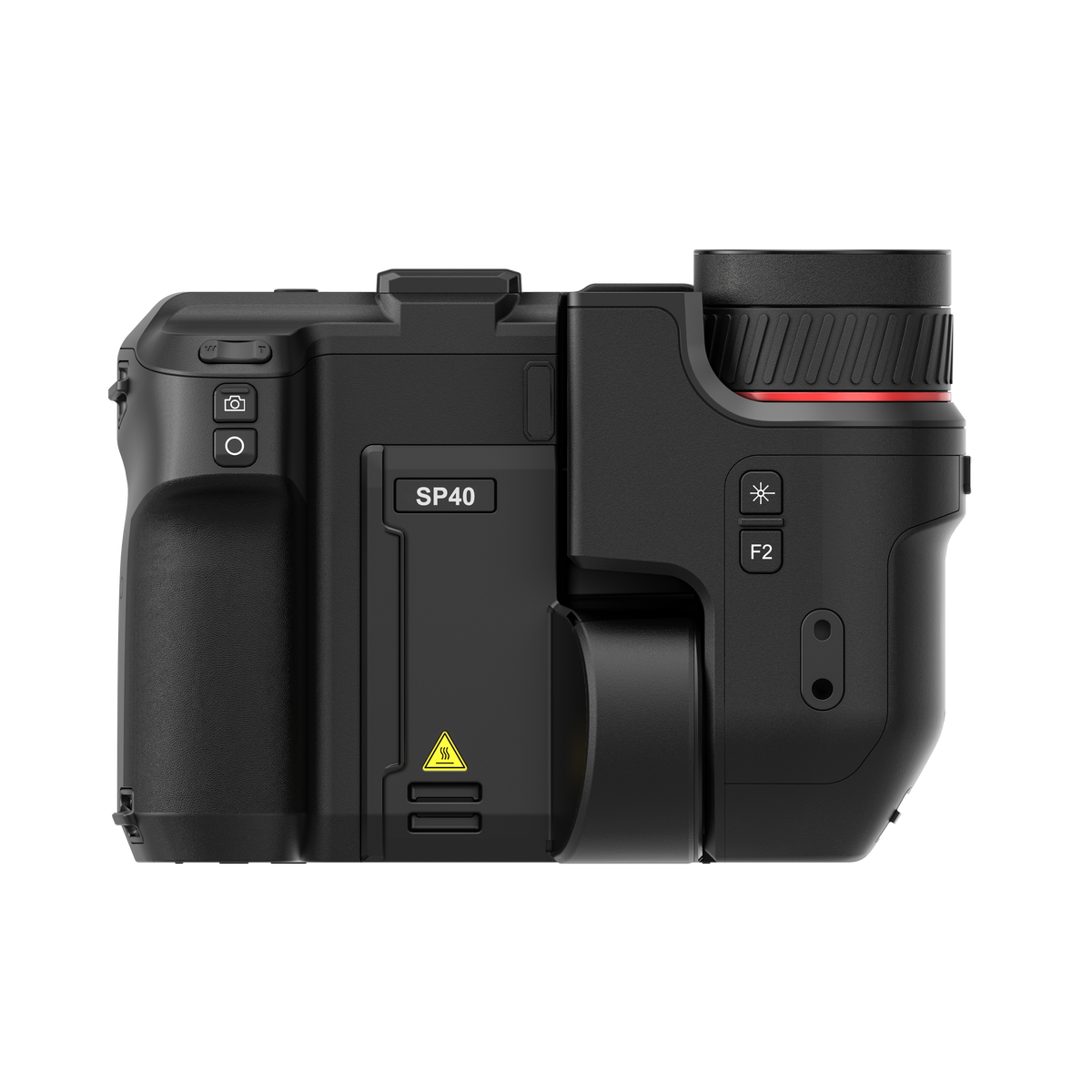

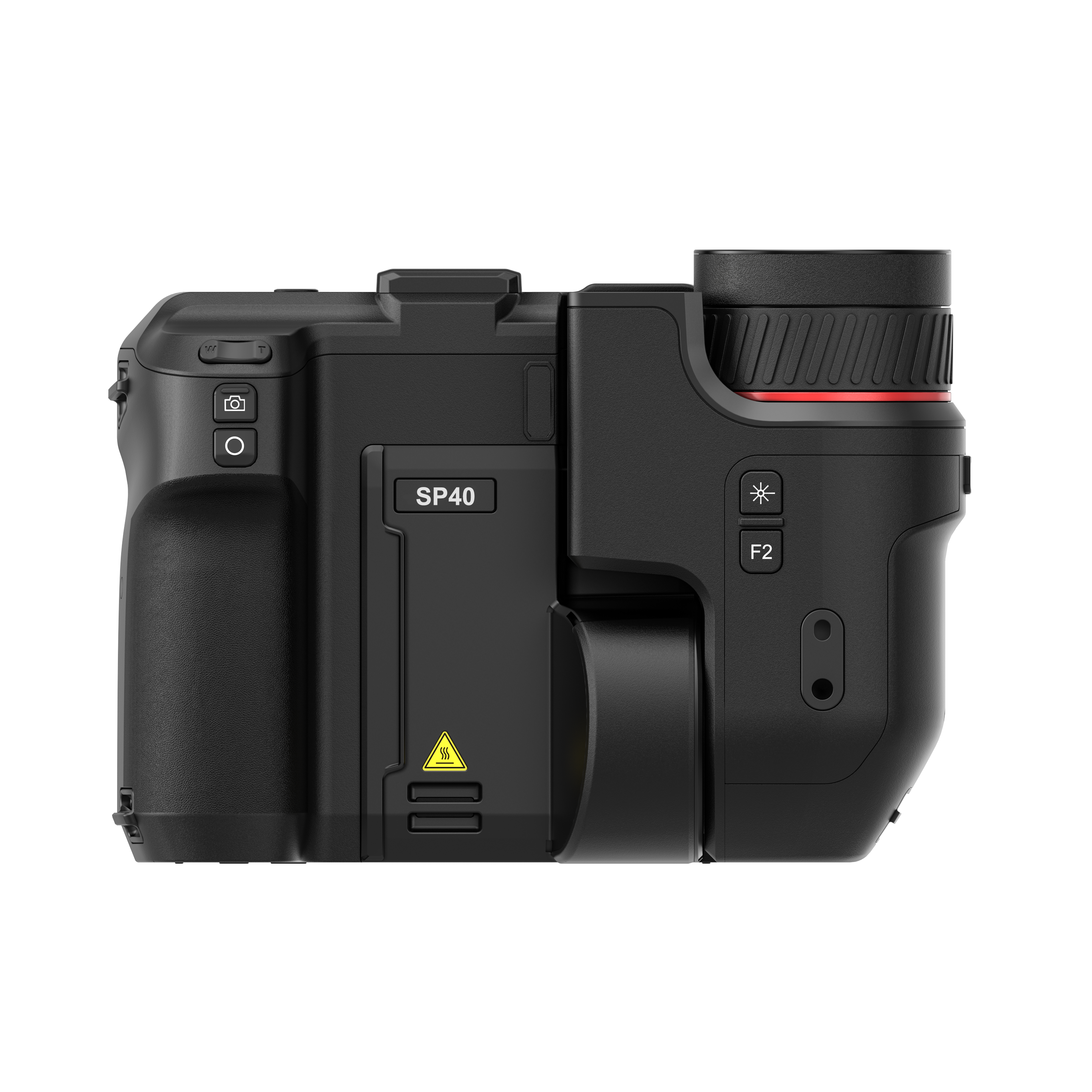

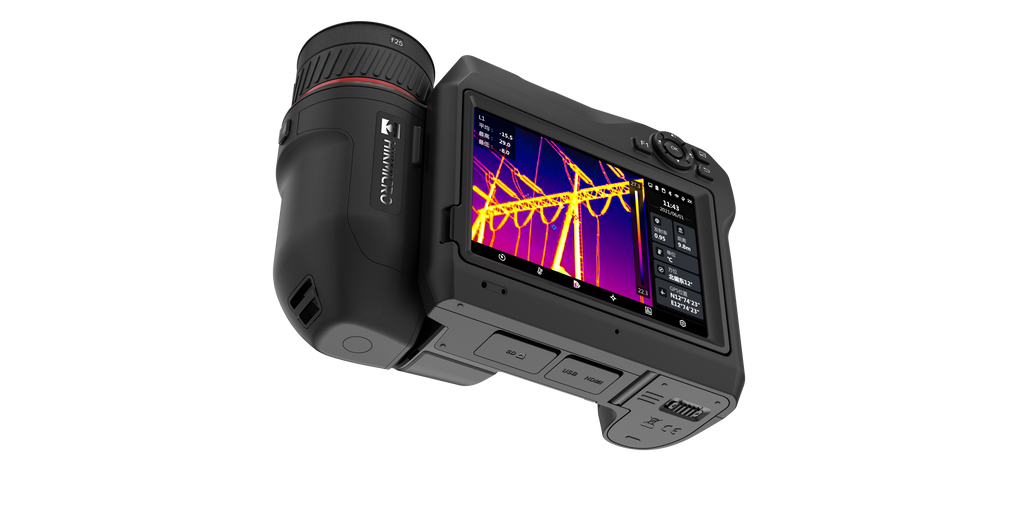

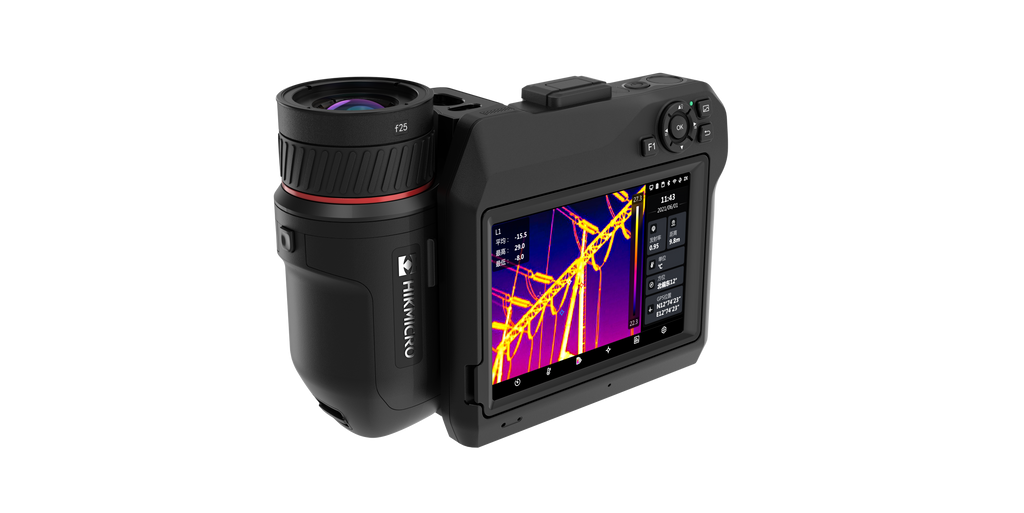

El SP40H es la cámara termográfica de mano de alta temperatura de Hikmicro, de la gama especializada. Mide en tres escalas que cubren de -40 °C a 2.200 °C, con un detector de 480 × 360 px y sensibilidad térmica menor a 30 mK: un solo equipo llega al extremo caliente donde el SP40 se queda en 650 °C. Eliges el lente al comprar, entre cuatro ópticas de 6° a 37,3° de campo de visión: el equipo se arma y se calibra en fábrica con ese lente. El plazo de entrega es de 4 a 6 semanas después de recibida la orden de compra.
Características principales
- Tres escalas de medición que cubren de -40 °C a 2.200 °C. Es lo que lo separa del SP40, que llega hasta 650 °C: un solo equipo para la cámara de frío y para el proceso de fundición.
- Exactitud de ±1 °C entre 0 °C y 100 °C, y de ±2 % en la escala alta de 300 °C a 2.200 °C. Cada escala con su desglose declarado, no un promedio.
- Cuatro lentes a elección, de 6° × 4,5° a 37,3° × 27,8° de campo de visión. El L6 lee un horno al que no te puedes acercar y enfoca desde 2 m; el L37 cubre una sala completa y enfoca desde 15 cm.
- El lente se monta y se calibra en fábrica. La cámara llega lista para medir con esa óptica, no calibrada para otra.
- Plazo de entrega de 4 a 6 semanas después de recibida la orden de compra. Es un equipo que se fabrica con tu lente, no una unidad de stock: conviene contarlo si tienes una parada de planta con fecha.
- Detector de 480 × 360 px, 172.800 píxeles reales, con sensibilidad térmica menor a 30 mK. Es lo que el sensor captura, sin interpolación de por medio.
- SuperIR sobre la imagen capturada. Es ampliación por software, no resolución del detector: el detalle real sigue siendo el de 480 × 360 px.
- Modos SuperScene+ para tablero eléctrico e inspección de PCB, más GPS y brújula: cada captura queda anotada con la ubicación del punto medido.
- IP54, ensayo de caída de 1 m y batería intercambiable de unas 4 horas, con telémetro láser de 50 m en interior y 10 m en exterior.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 480 × 360 px (172.800 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 30 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 30 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Configuración de óptica: se elige un lente al comprar, entre los cuatro de abajo. El equipo se arma y se calibra en fábrica con el lente elegido
- Lente L6: distancia focal de 77,4 mm, F 1,2, campo de visión de 6° × 4,5°, resolución espacial de 0,22 mrad y enfoque desde 2 m
- Lente L9: distancia focal de 51,4 mm, F 1,1, campo de visión de 9° × 6,8°, resolución espacial de 0,33 mrad y enfoque desde 1 m
- Lente L19: distancia focal de 25,6 mm, F 1,0, campo de visión de 18,7° × 14°, resolución espacial de 0,66 mrad y enfoque desde 0,15 m
- Lente L37: distancia focal de 12,6 mm, F 1,0, campo de visión de 37,3° × 27,8°, resolución espacial de 1,35 mrad y enfoque desde 0,15 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 1 s
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto, escala 1: -40 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 0 °C a 650 °C
- Rango de temperatura del objeto, escala 3: 300 °C a 2.200 °C
- Exactitud en la escala 1: ±2 °C de -40 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en la escala 2: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Exactitud en la escala 3: ±2 % de 300 °C a 2.200 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- SuperScene+: tablero eléctrico e inspección de PCB
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla
- Pantalla: LCD táctil de 5 pulgadas, 1280 × 720 px
- Brillo de pantalla: manual o automático
- Zoom digital: 1× a 12× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Paleta por modo de enfoque: sobre, bajo o intervalo
- Alarma de color: sobre, bajo, intervalo, aislación y condensación
- Modos de imagen: térmico, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: hasta 128 GB
- Capacidad de imágenes: aprox. 130.000 imágenes de 8 MP
- Capacidad de video: máx. 420 horas en MP4 y máx. 72 horas de video radiométrico
- Formato de imagen: JPEG radiométrico
- Formato de video: MP4 y video radiométrico
- Anotaciones: nota de voz de hasta 60 segundos, nota de texto de hasta 200 caracteres, nota QR, nota de imagen, etiqueta y croquis
- Streaming de video IR radiométrico: por UVC y Wi-Fi
- Wi-Fi: sí
- Bluetooth: 4.2
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 2,5 horas para carga completa
- Modo de ahorro de energía: sí
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 1 m (IEC 60068-2-31)
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-4 y EN 61326-1
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Botones programables: 2
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 1.451 g
- Dimensiones: 210,1 × 141,03 × 87,8 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP94H-Q/W-SP40H, más el sufijo del lente elegido, entre cuatro configuraciones de lente único
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
