Descripción
El SP120H es la cámara termográfica de mano megapíxel de Hikmicro, de la gama especializada. Su detector es de 1280 × 1024 px: 1.310.720 píxeles reales, 4,3 veces los de un detector de 640 × 480 px, con sensibilidad térmica menor a 20 mK y paso de detector de 12 µm. Eliges el lente al comprar, entre cuatro ópticas que van de 7,9° a 50° de campo de visión: el equipo se arma y se calibra en fábrica con ese lente, que es lo que hace que la medición sea correcta desde la primera captura. El plazo de entrega es de 4 a 6 semanas después de recibida la orden de compra.
Características principales
- Detector de 1280 × 1024 px con paso de 12 µm, 1.310.720 píxeles reales. Son 4,3 veces los píxeles de un detector de 640 × 480 px, sobre un píxel más chico.
- Sensibilidad térmica menor a 20 mK. Es la más fina de la línea industrial que Avantec distribuye, y resuelve gradientes que a 30 o 40 mK se pierden en el ruido.
- Cuatro lentes a elección, de 7,9° × 6,3° a 50° × 40° de campo de visión. Ojo con la distancia mínima: el L8 recién enfoca desde 5 m, así que para tableros el lente es el L25, que enfoca desde 30 cm, o el L50.
- El lente se monta y se calibra en fábrica. La cámara llega lista para medir con esa óptica, no calibrada para otra.
- Plazo de entrega de 4 a 6 semanas después de recibida la orden de compra. Es un equipo que se fabrica con tu lente, no una unidad de stock: conviene contarlo si tienes una parada de planta con fecha.
- Tres escalas de medición que cubren de -40 °C a 2.200 °C, con exactitud de ±1 °C entre 0 °C y 100 °C.

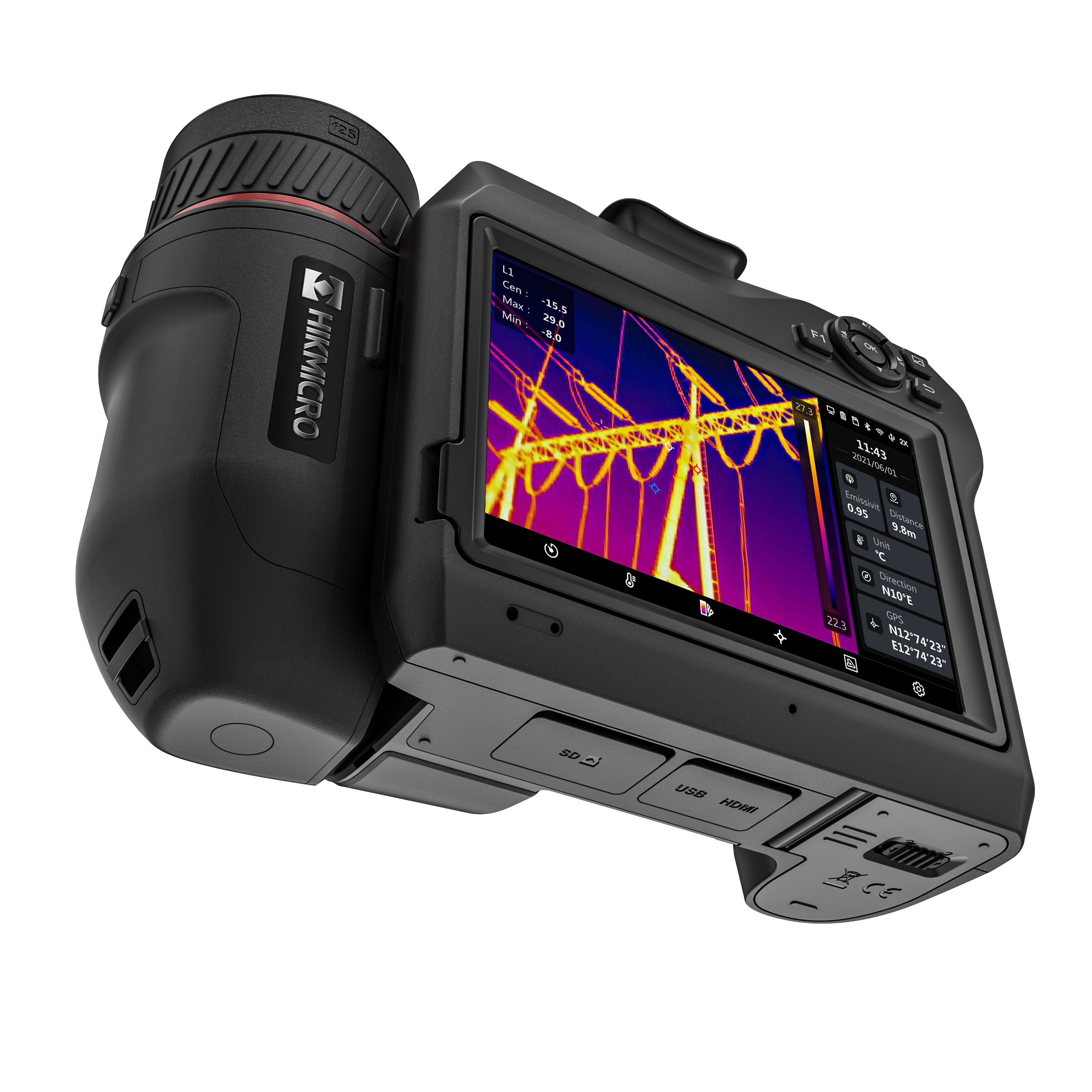

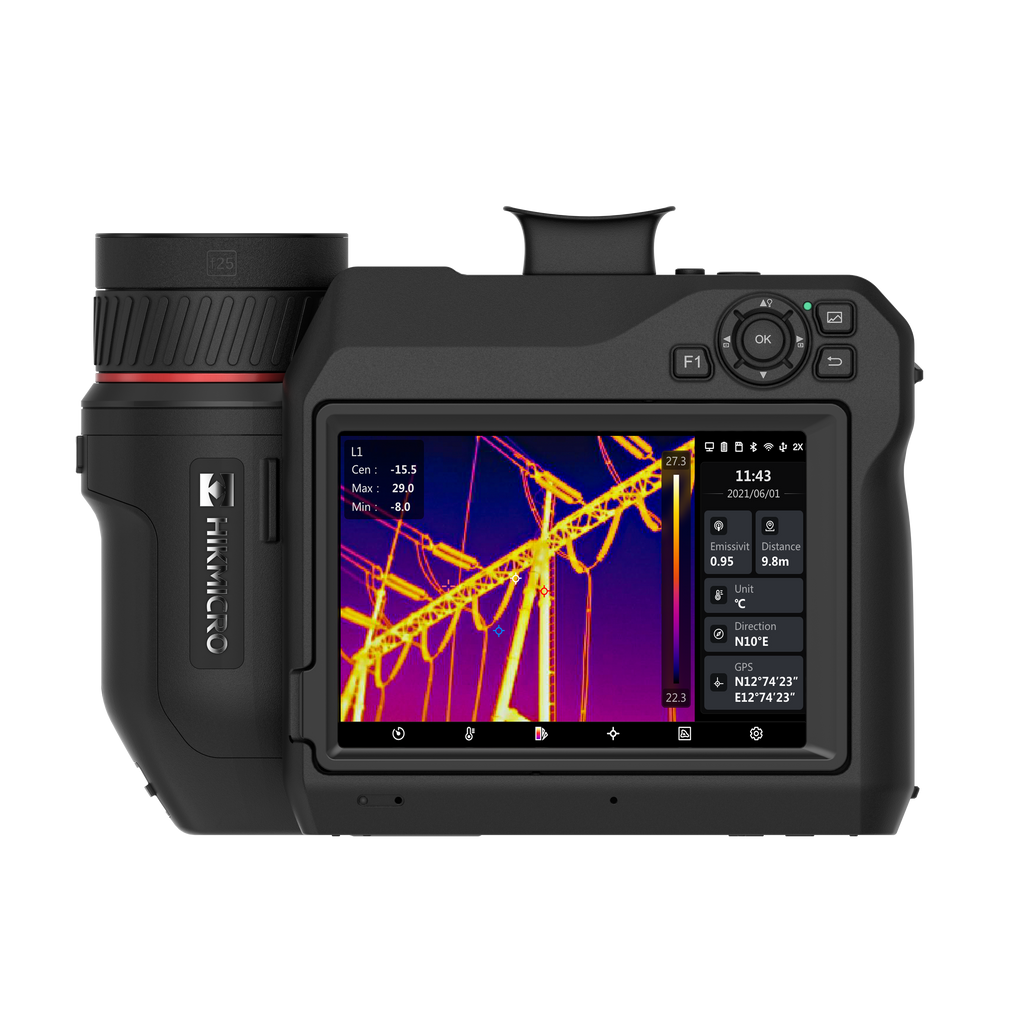

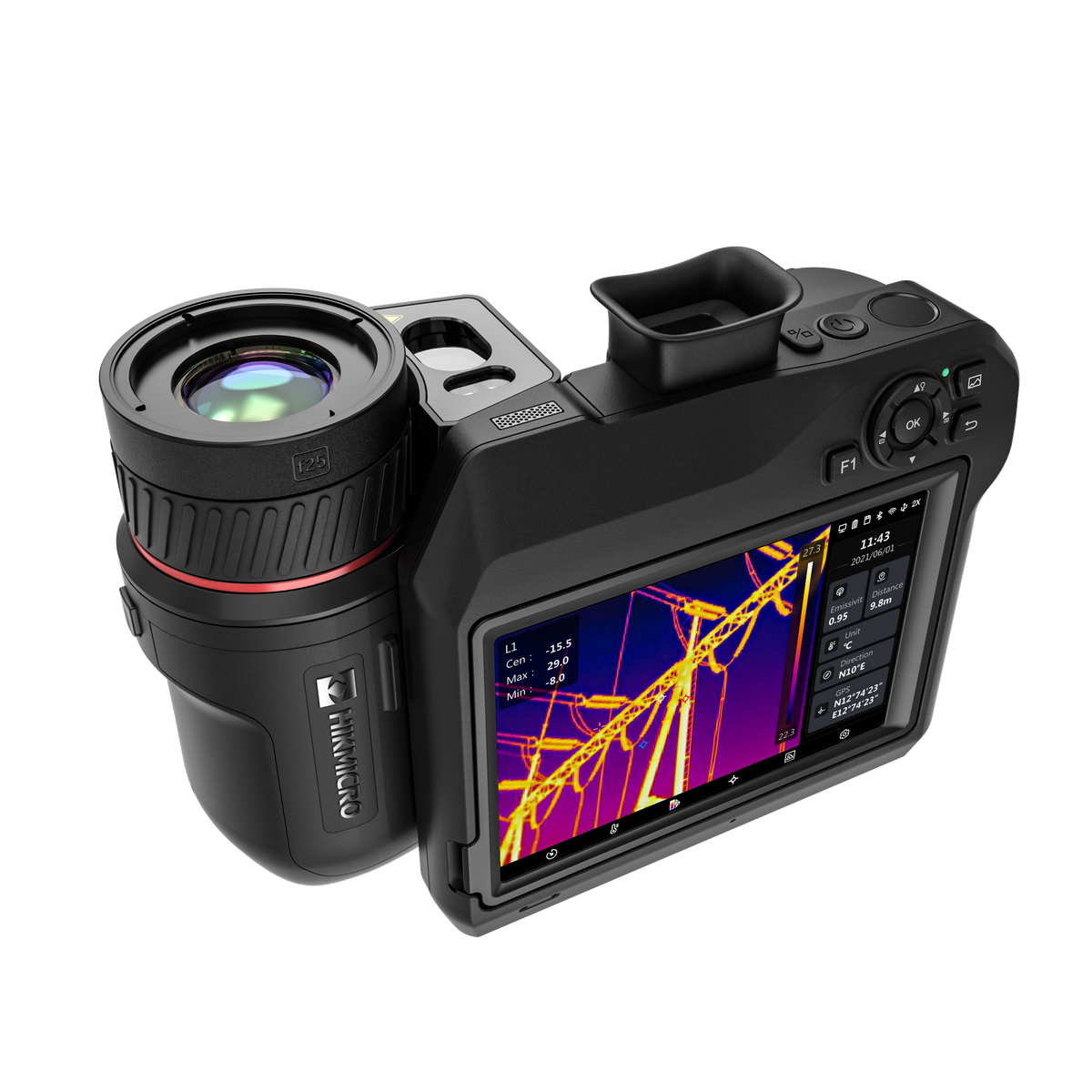

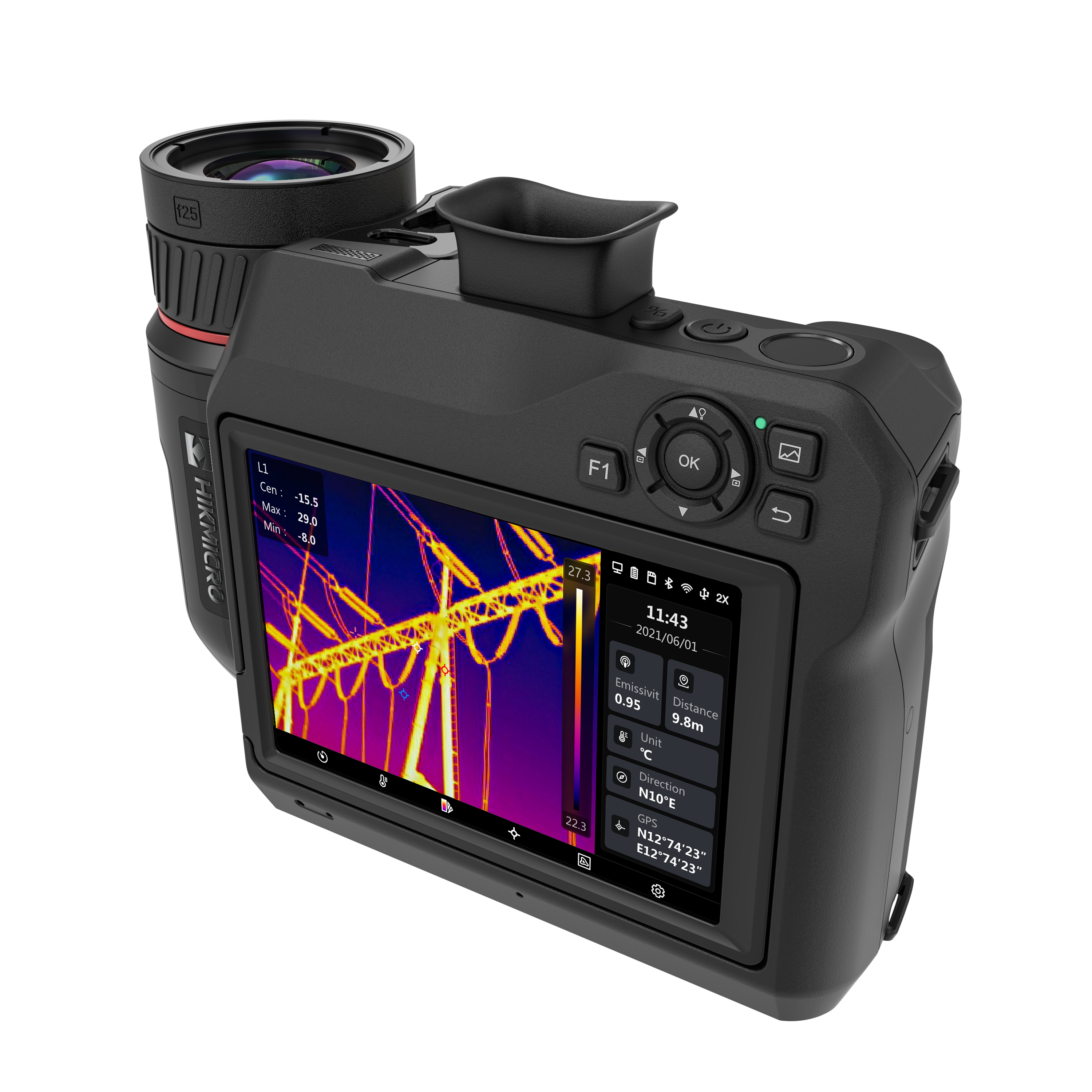

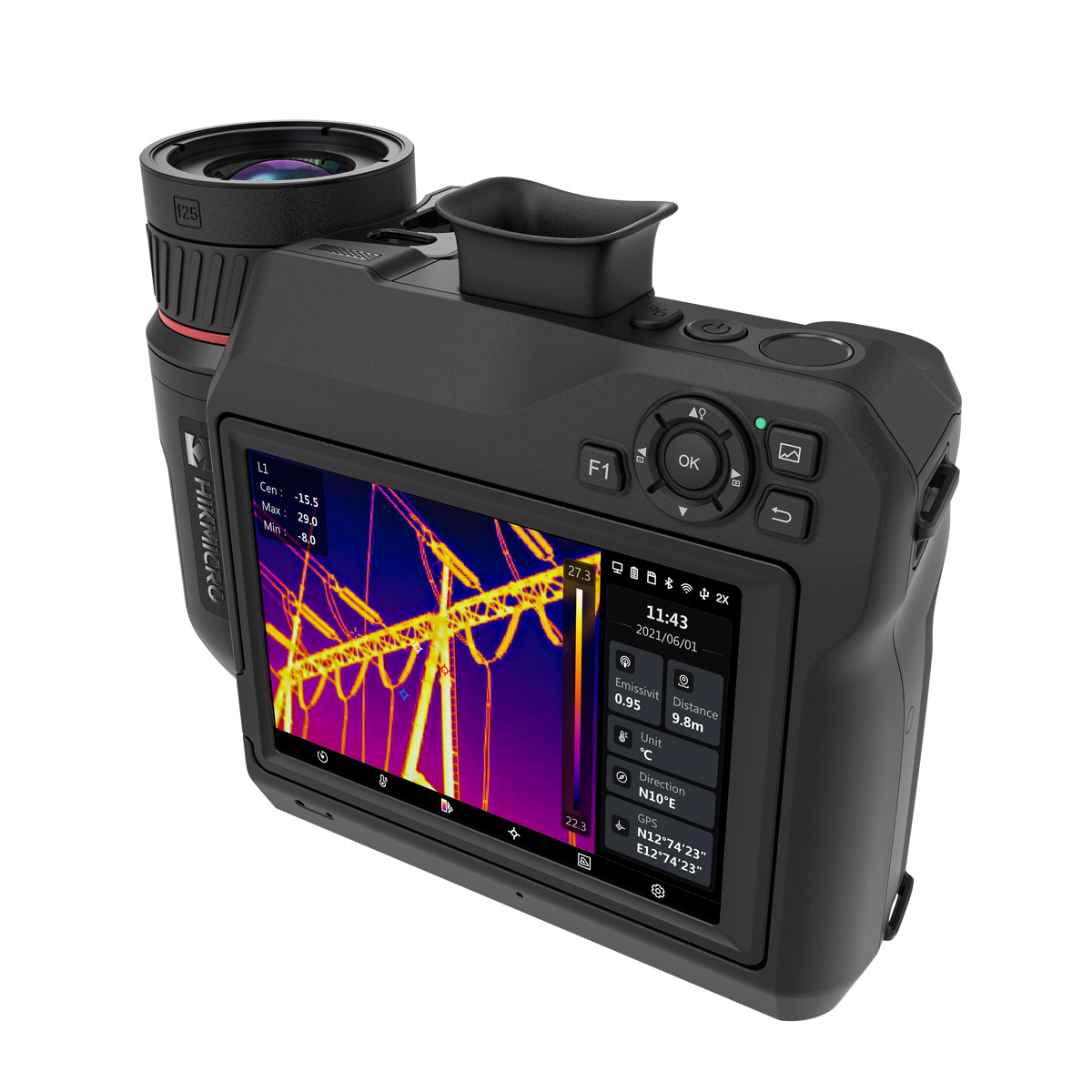

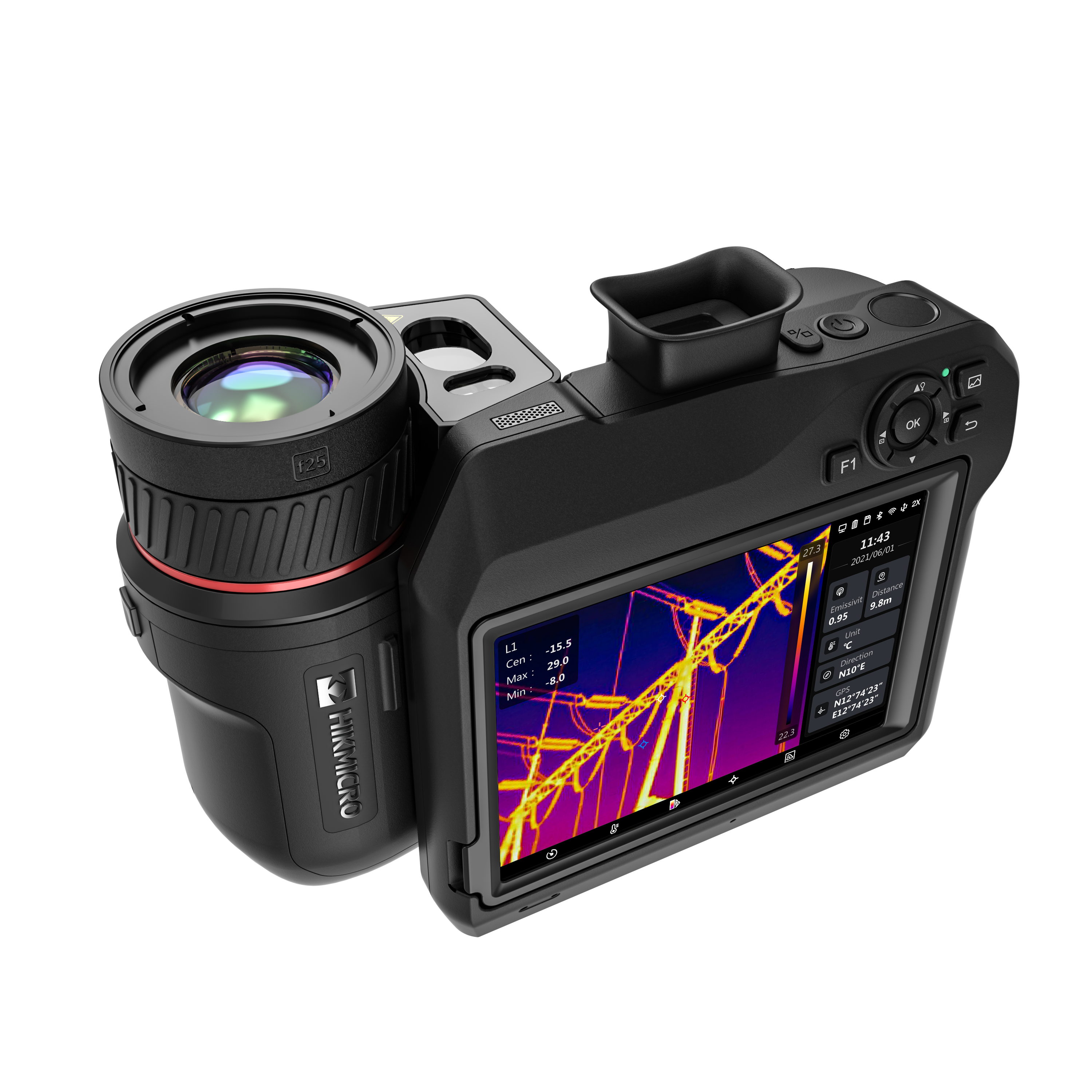

- Pantalla OLED táctil de 5,1 pulgadas con 1920 × 1080 px y 360 cd/m², más visor electrónico OLED de 1024 × 768 px para cuando el sol no deja leer la pantalla.

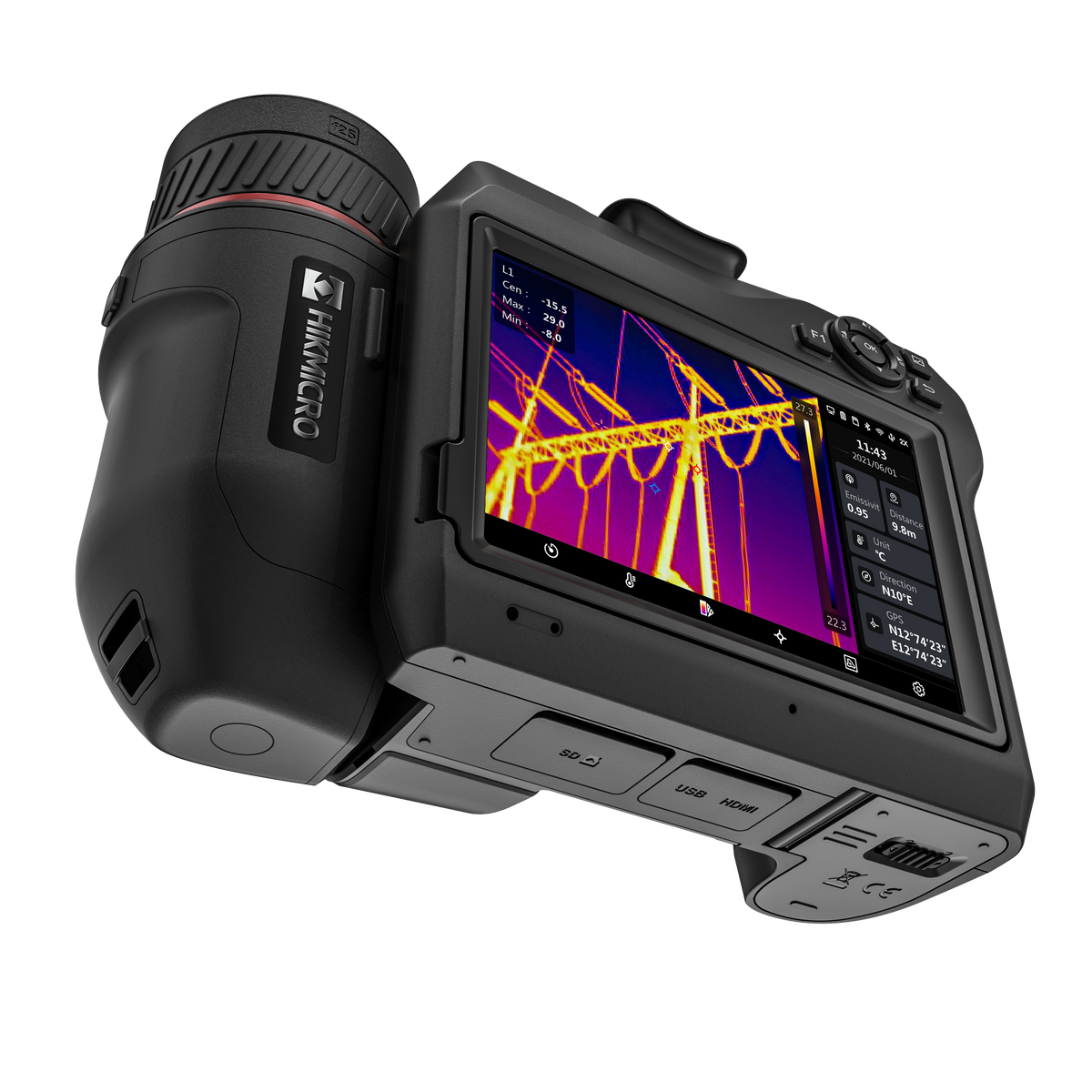

- Pantalla que gira 90° y lente que gira 180°. Apuntas a un tablero alto o a un ducto bajo sin torcer el cuerpo para ver la imagen.
- Almacenamiento para unas 45.000 imágenes en tarjeta SD ampliable a 128 GB. Rinde menos que el resto de la serie SP, que llega a unas 130.000 con la misma tarjeta, porque cada imagen megapíxel pesa varias veces más.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 1280 × 1024 px (1.310.720 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 20 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 30 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Configuración de óptica: se elige un lente al comprar, entre los cuatro de abajo. El equipo se arma y se calibra en fábrica con el lente elegido
- Lente L8: distancia focal de 112,2 mm, F 1,3, campo de visión de 7,9° × 6,3°, resolución espacial de 0,11 mrad y enfoque desde 5 m
- Lente L12: distancia focal de 72,9 mm, F 1,2, campo de visión de 12° × 9,6°, resolución espacial de 0,17 mrad y enfoque desde 1,65 m
- Lente L25: distancia focal de 35 mm, F 1,1, campo de visión de 25° × 20°, resolución espacial de 0,34 mrad y enfoque desde 0,3 m
- Lente L50: distancia focal de 17,6 mm, F 1,1, campo de visión de 50° × 40°, resolución espacial de 0,68 mrad y enfoque desde 0,2 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Cámara visual: 4096 × 3036 px (13 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Luz LED: sí
Medición y análisis
- Rango de temperatura del objeto, escala 1: -40 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 0 °C a 650 °C
- Rango de temperatura del objeto, escala 3: 300 °C a 2.200 °C
- Exactitud en la escala 1: ±2 °C de -40 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en la escala 2: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Exactitud en la escala 3: ±2 % de 300 °C a 2.200 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- SuperScene+: tablero eléctrico e inspección de PCB
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 15 m en exterior
Imagen y pantalla
- Pantalla: OLED táctil de 5,1 pulgadas, 1920 × 1080 px, 360 cd/m²
- Brillo de pantalla: manual o automático
- Visor electrónico: OLED de 1024 × 768 px
- Pantalla y lente giratorios: la pantalla gira 90° y el lente 180°
- Zoom digital: 1× a 12× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Paleta por modo de enfoque: sobre, bajo o intervalo
- Alarma de color: sobre, bajo, intervalo, aislación y condensación
- Modos de imagen: térmico, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: hasta 128 GB
- Capacidad de imágenes: aprox. 45.000 imágenes
- Capacidad de video: máx. 100 horas en MP4 y máx. 9 horas de video radiométrico
- Formato de imagen: JPEG radiométrico
- Formato de video: MP4 y video radiométrico
- Anotaciones: nota de voz de hasta 60 segundos, nota de texto de hasta 200 caracteres, nota QR, nota de imagen, etiqueta y croquis
- Streaming de video IR radiométrico: por UVC y Wi-Fi
- Wi-Fi: sí
- Bluetooth: 4.2
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 2,5 horas para carga completa
- Modo de ahorro de energía: sí
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 1 m (IEC 60068-2-31)
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3 y EN 61326-1
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Botones programables: 2
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 1.550 g sin lente
- Dimensiones: 220,5 × 151,9 × 88,1 mm, sin lente
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP9CH-W/W-SP120H, más el sufijo del lente elegido, entre nueve configuraciones
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
Equipo incluye certificado de calibración
