Descripción

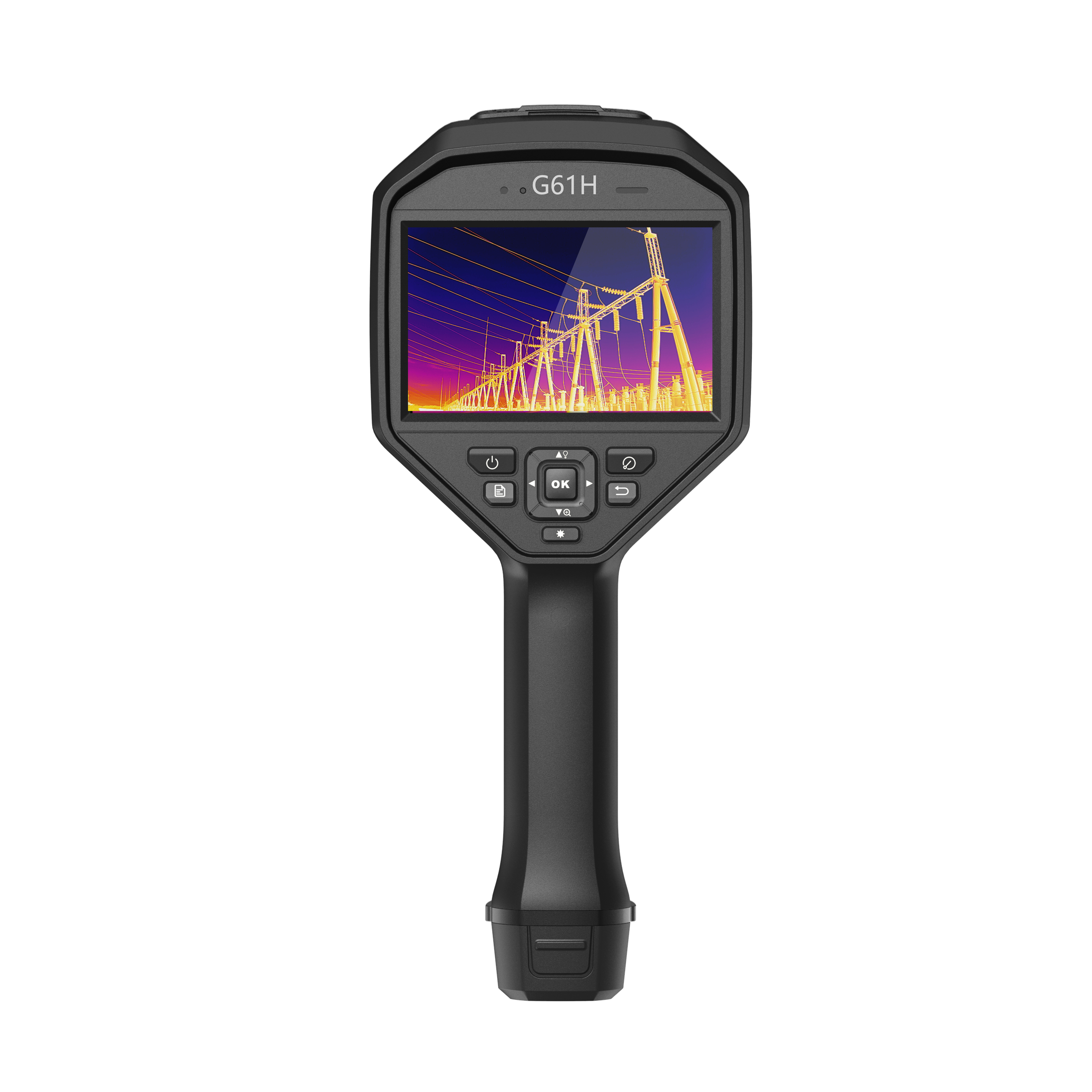

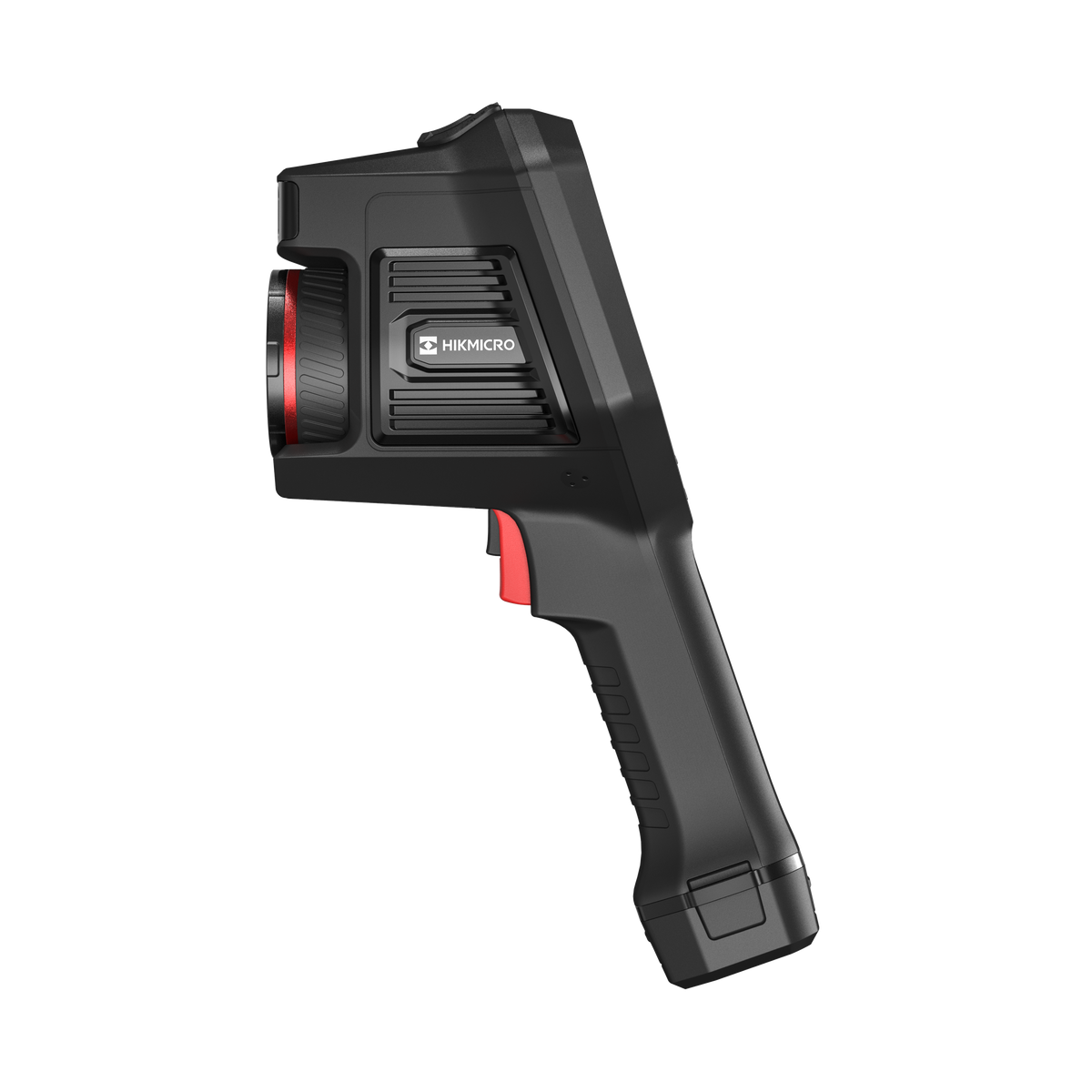

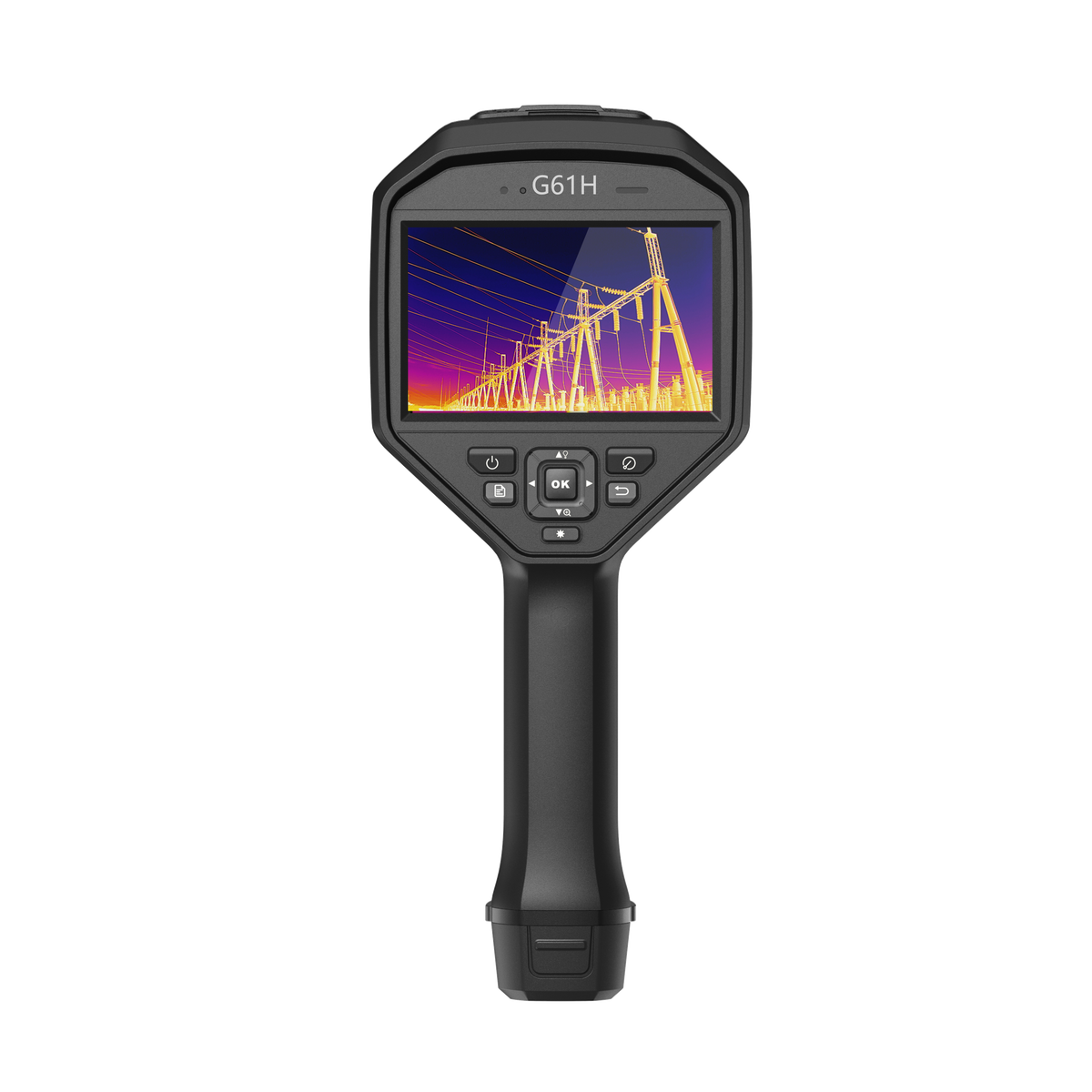

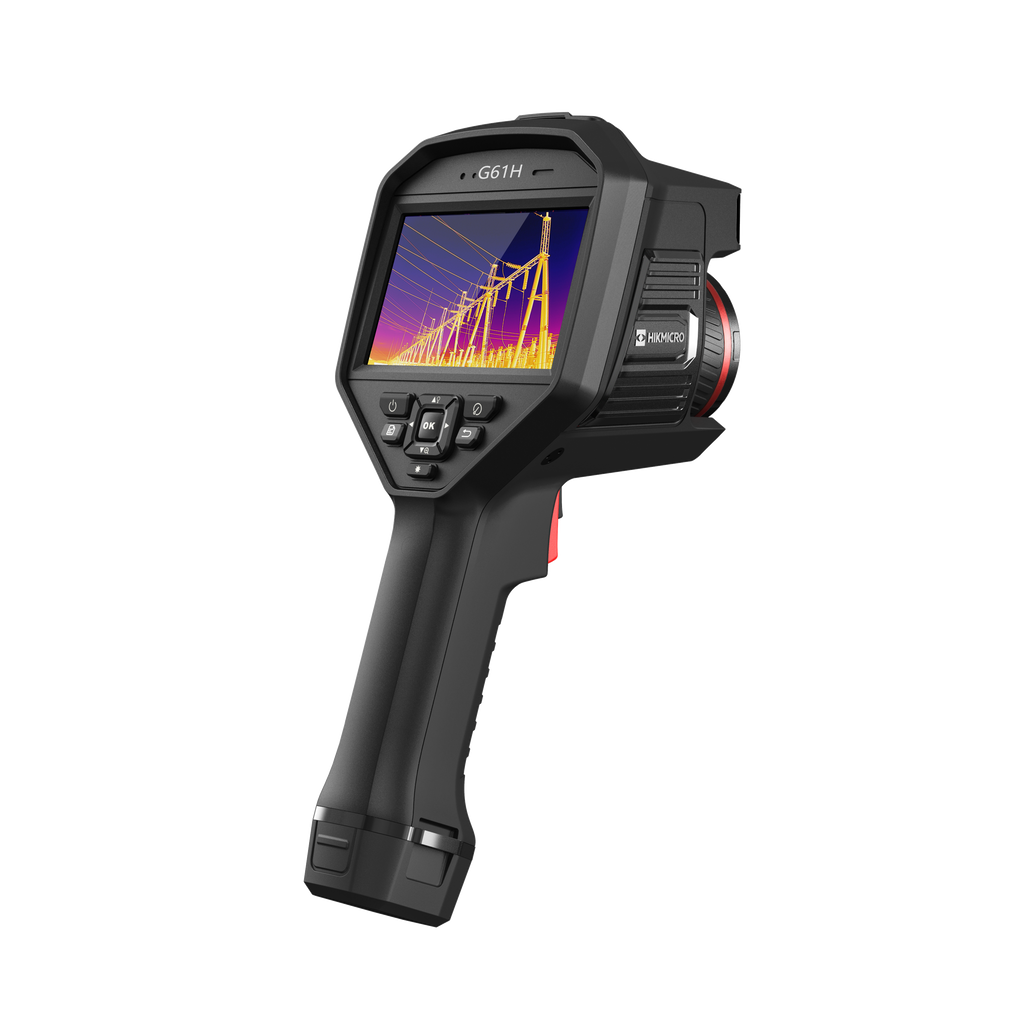

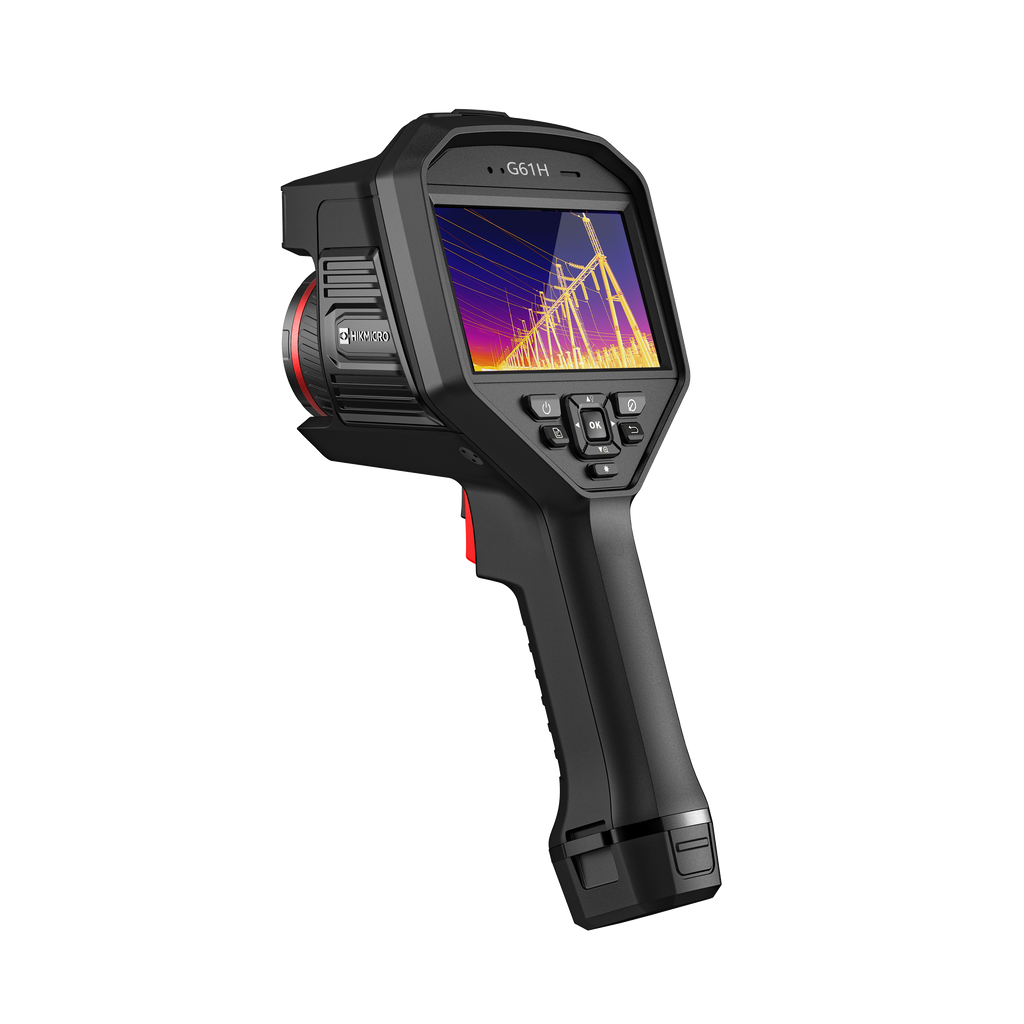

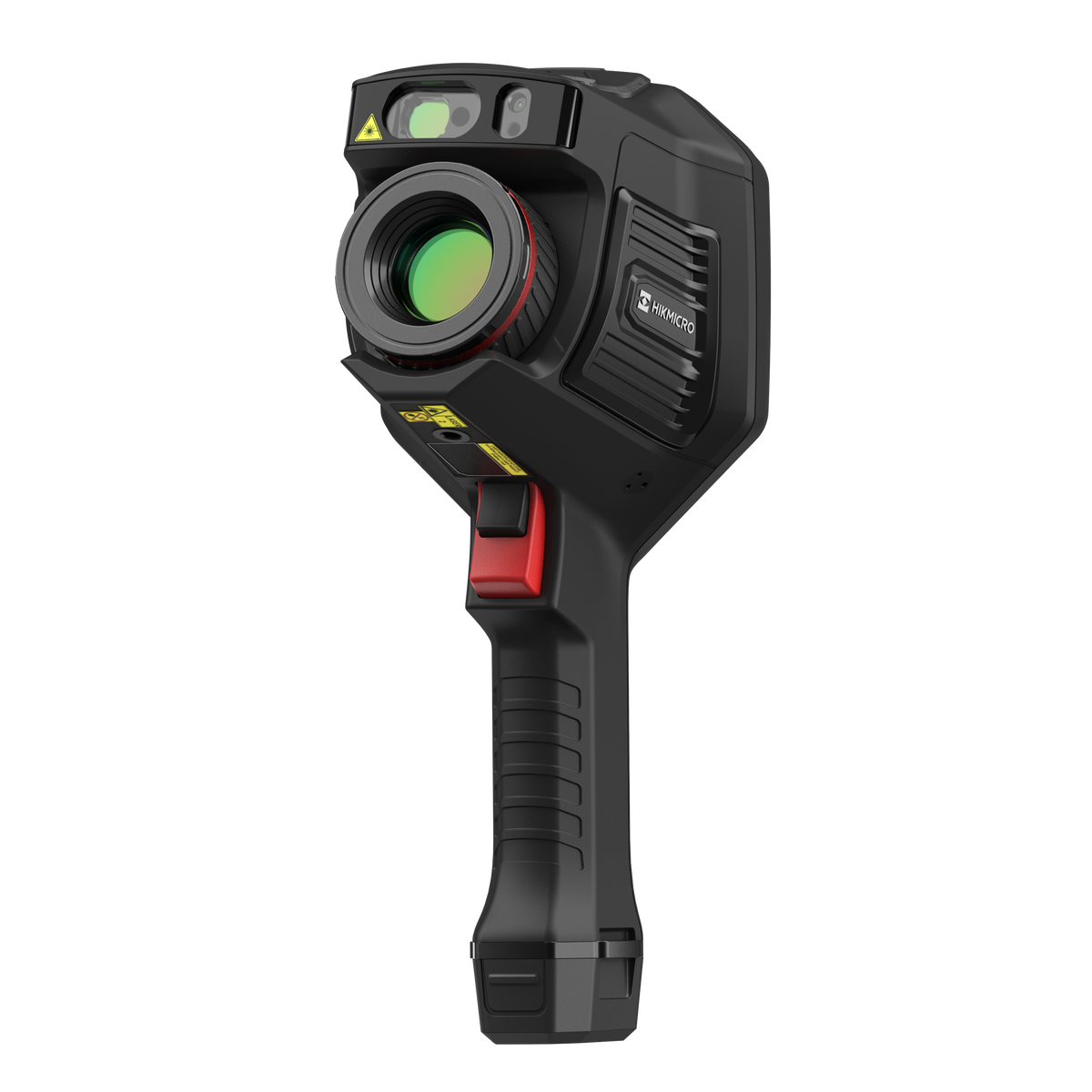

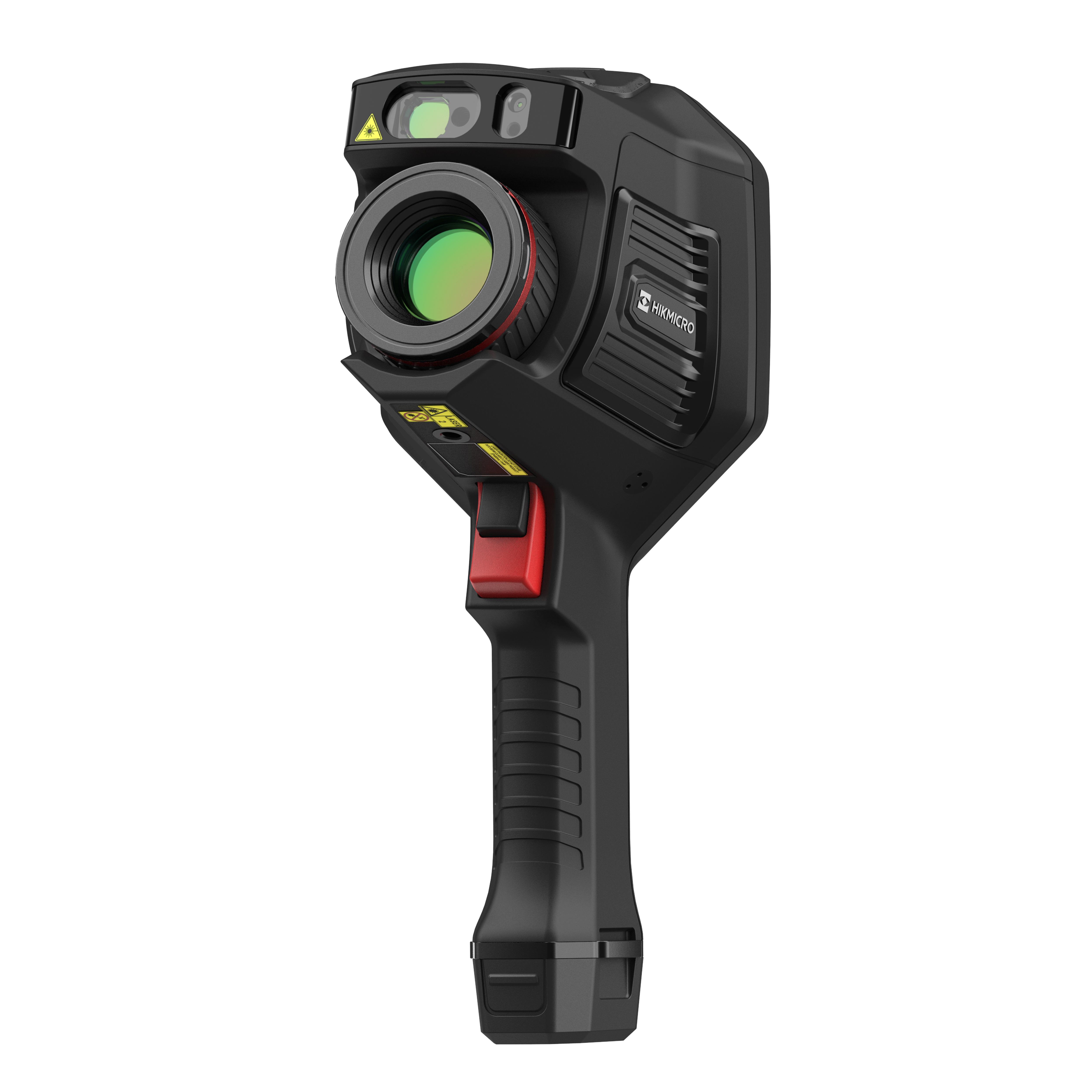

El G61H es la cámara termográfica de mano de Hikmicro para inspección de alta temperatura. Mide en tres rangos y el más alto llega a 2.000 °C, con un detector de 640 × 480 px y sensibilidad térmica menor a 35 mK: entra donde una cámara de uso general se queda sin escala, como un horno industrial, un revestimiento refractario o las herramientas y equipos de una fundición de metales. Su uso declarado por el fabricante es la inspección industrial, el mantenimiento predictivo, petróleo y gas, y el mantenimiento de servicios. Cada captura queda anotada con GPS y brújula, así el informe sale con la ubicación y la orientación de cada punto medido.
Características principales
- Tres rangos de medición: de -20 °C a 150 °C, de 0 °C a 650 °C y de 300 °C a 2.000 °C. Cubre desde la carcasa de un motor hasta un proceso de fundición sin cambiar de equipo.
- Detector de 640 × 480 px reales, 307.200 píxeles del sensor. No es resolución interpolada: es lo que el detector captura.
- Sensibilidad térmica menor a 35 mK. Distingue diferencias de temperatura chicas, que es donde aparece el punto caliente antes de convertirse en falla.
- Exactitud de ±1 °C entre 0 °C y 100 °C, y de ±2 % en el rango de alta temperatura. El número aguanta un informe de mantención, no solo una foto de dónde está caliente.
- SuperIR actúa sobre la imagen ya capturada. El detalle real sigue siendo el del detector de 640 × 480 px, y así lo declaramos.
- Cinco modos de enfoque, incluido el asistido por láser, con un tiempo de enfoque de unos 2 segundos.
- El sistema óptico se amplía después de la compra. Los tres lentes opcionales se calibran solos al montarlos en la cámara, así que el alcance del equipo crece sin pasar por fábrica y sin recalibración.
- Con el lente 0.5X el campo se abre a 48,2° × 36° y con el 3.3X se cierra a 7,6° × 5,7°. La misma cámara mide la sala completa o el punto caliente a distancia.
- Herramientas de medición configurables: 10 puntos, 1 línea, 5 rectángulos, 5 círculos y Delta T, además de punto central, caliente y frío.
- Ruta de inspección cargada en el equipo, con telémetro láser de 50 m en interior y 10 m en exterior. Recorres los puntos en el orden definido y mides la distancia sin acercarte a la fuente de calor.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 640 × 480 px (307.200 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 35 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 50 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 25 mm
- Número F: F 1,0
- Campo de visión (FOV): 25° × 19°
- Resolución espacial (IFOV): 0,68 mrad
- Distancia mínima de enfoque: 0,25 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 2 s
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Luz LED: sí
- Lentes intercambiables: 0.5X (HM-G605-LENS1), 2X (HM-G620-LENS1) y 3.3X (HM-G630-LENS1)
- Campo de visión con lente opcional: 48,2° × 36° con el 0.5X, 12,3° × 9,3° con el 2X y 7,6° × 5,7° con el 3.3X
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C, 0 °C a 650 °C y 300 °C a 2.000 °C
- Exactitud en el rango de -20 °C a 150 °C: ±2 °C de -20 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en el rango de 0 °C a 650 °C: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Exactitud en el rango de 300 °C a 2.000 °C: ±2 %
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla
- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Brillo de pantalla: manual o automático
- Zoom digital: 1× a 8× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Paleta por modo de enfoque: sobre, bajo o intervalo
- Alarma de color: sobre, bajo, intervalo, aislación y condensación
- Modos de imagen: infrarrojo, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: SD de hasta 128 GB
- Capacidad de imágenes: aprox. 60.000 imágenes
- Capacidad de video: aprox. 54 horas
- Formato de video: MP4 y video radiométrico
- Formato de imagen: JPEG radiométrico
- Anotaciones: nota de voz de hasta 60 segundos y nota de texto de hasta 200 caracteres
- Streaming de video IR radiométrico comprimido: por UVC y Wi-Fi
- Wi-Fi: sí
- Bluetooth: 4.2
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: sí
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 4 horas para carga completa
- Modo de ahorro de energía: sí
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3, EN IEC 61326-1 y EN IEC 61326-2-2
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 1.058 g
- Dimensiones: 284,7 × 120,6 × 124,5 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP76H-25SVF/W-G61H
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
