Descripción

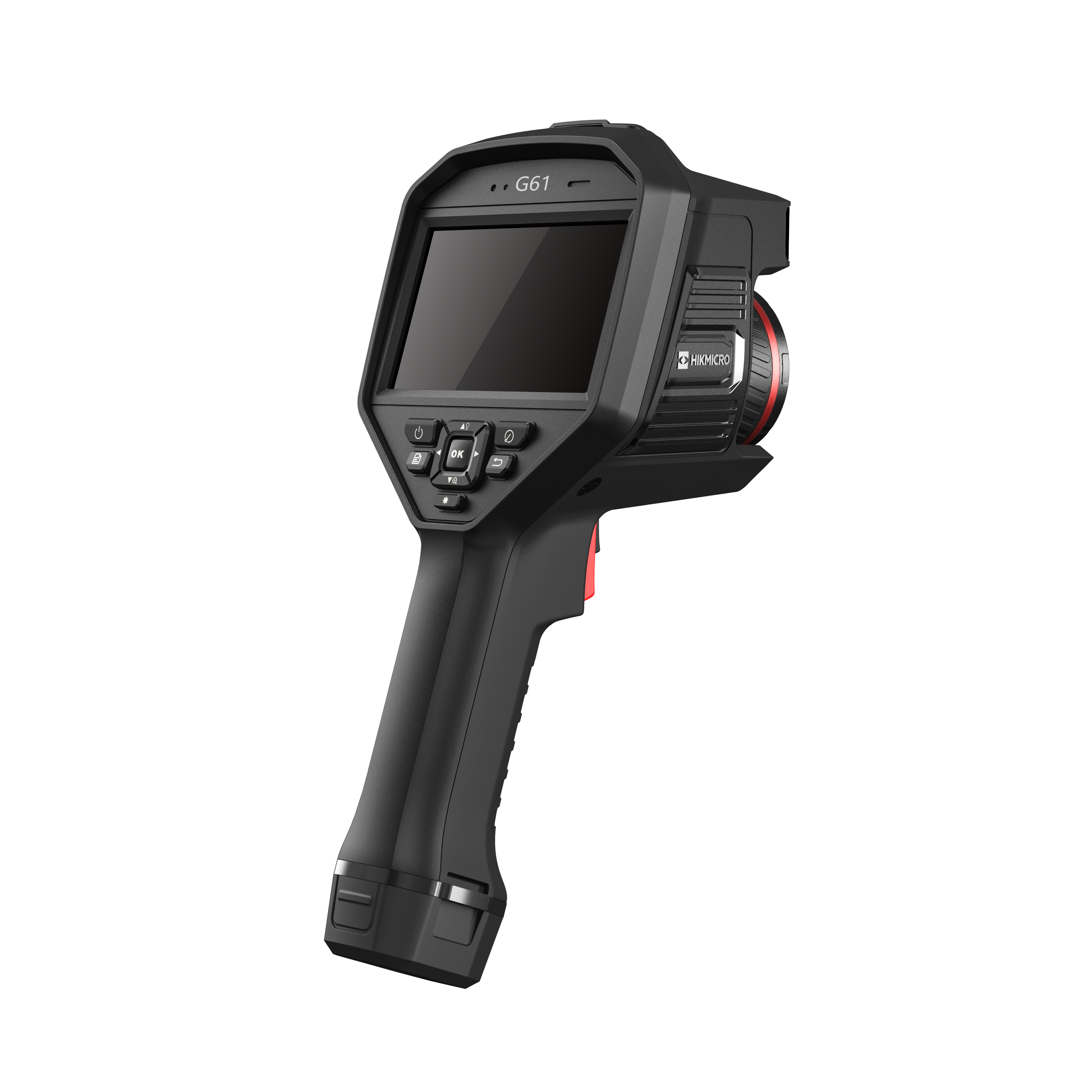

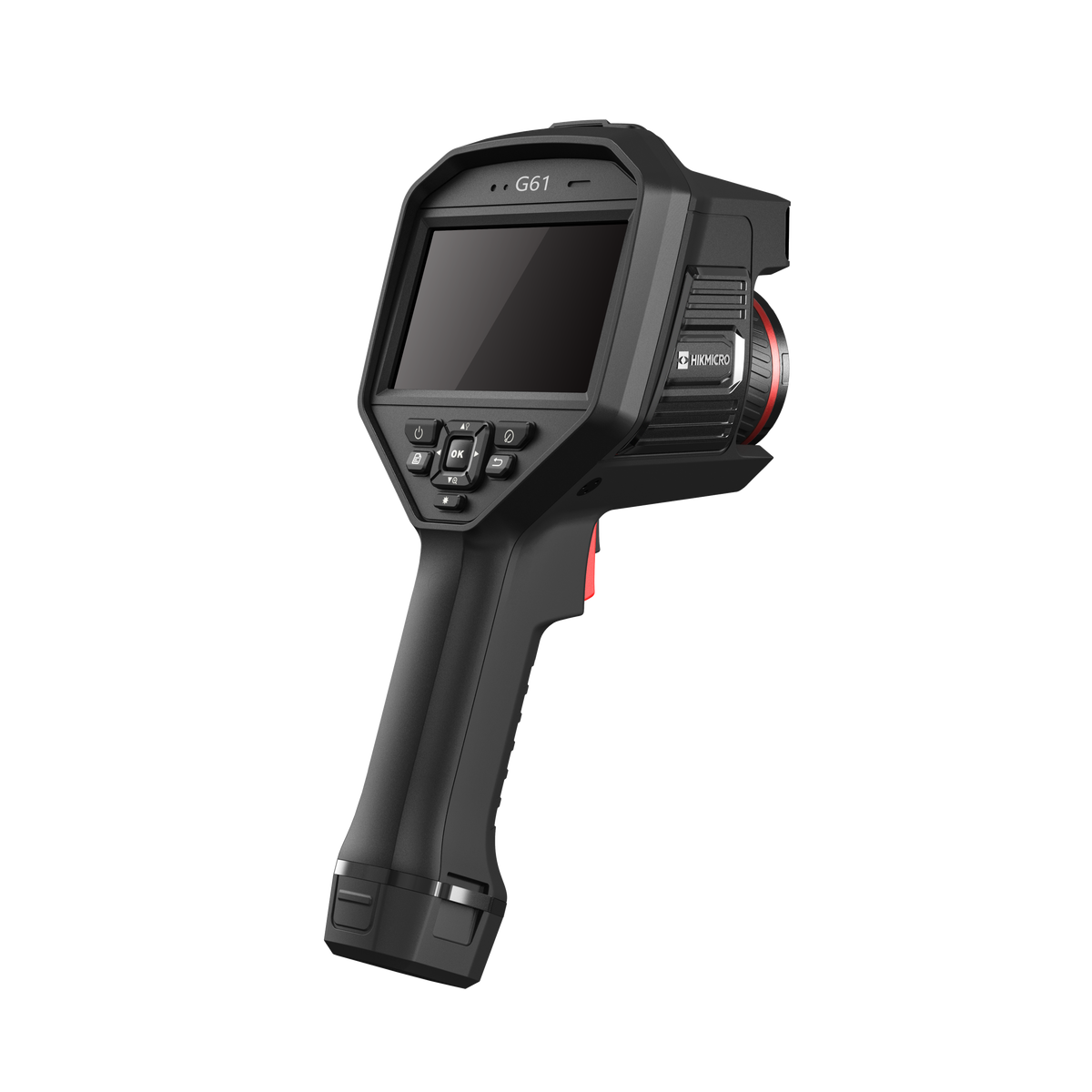

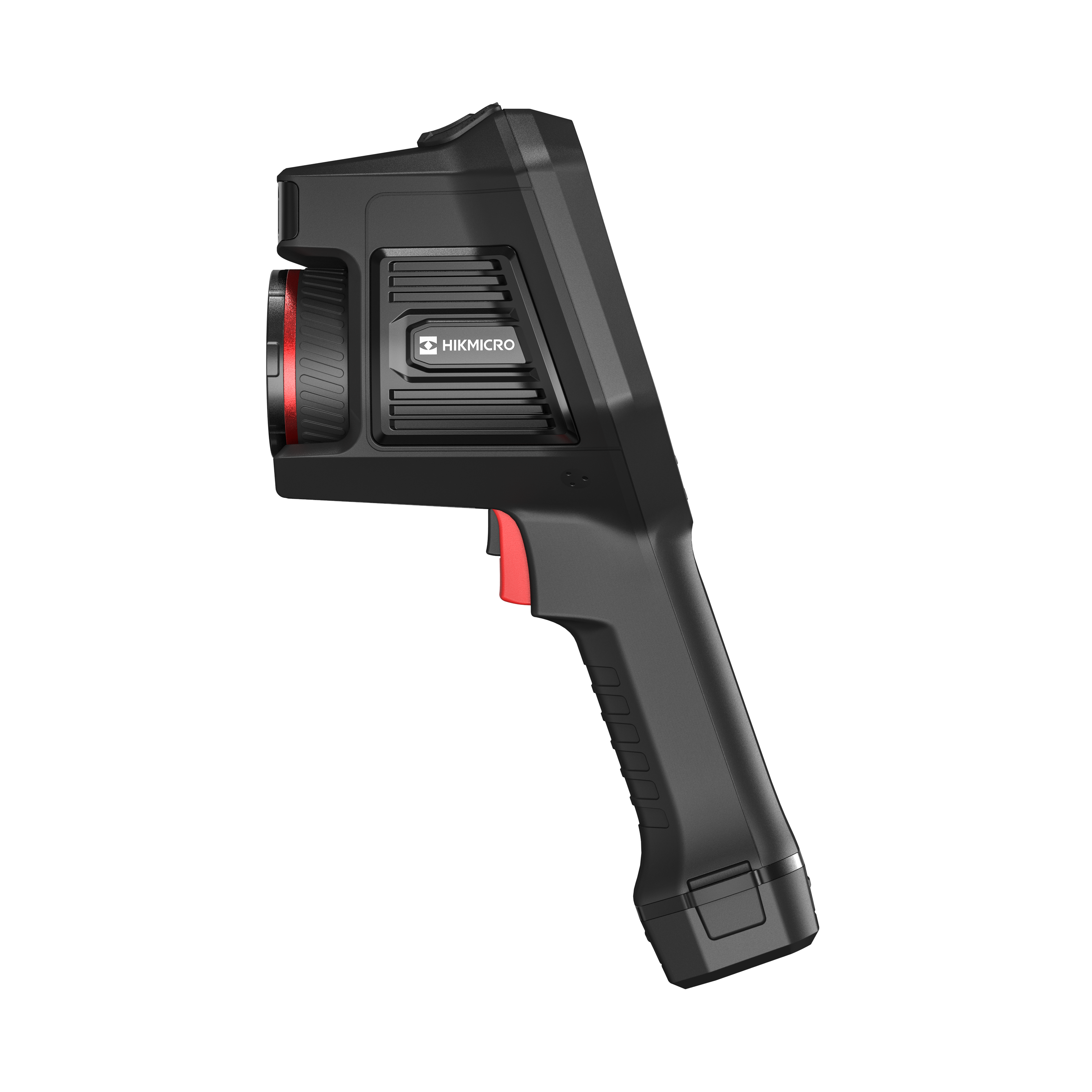

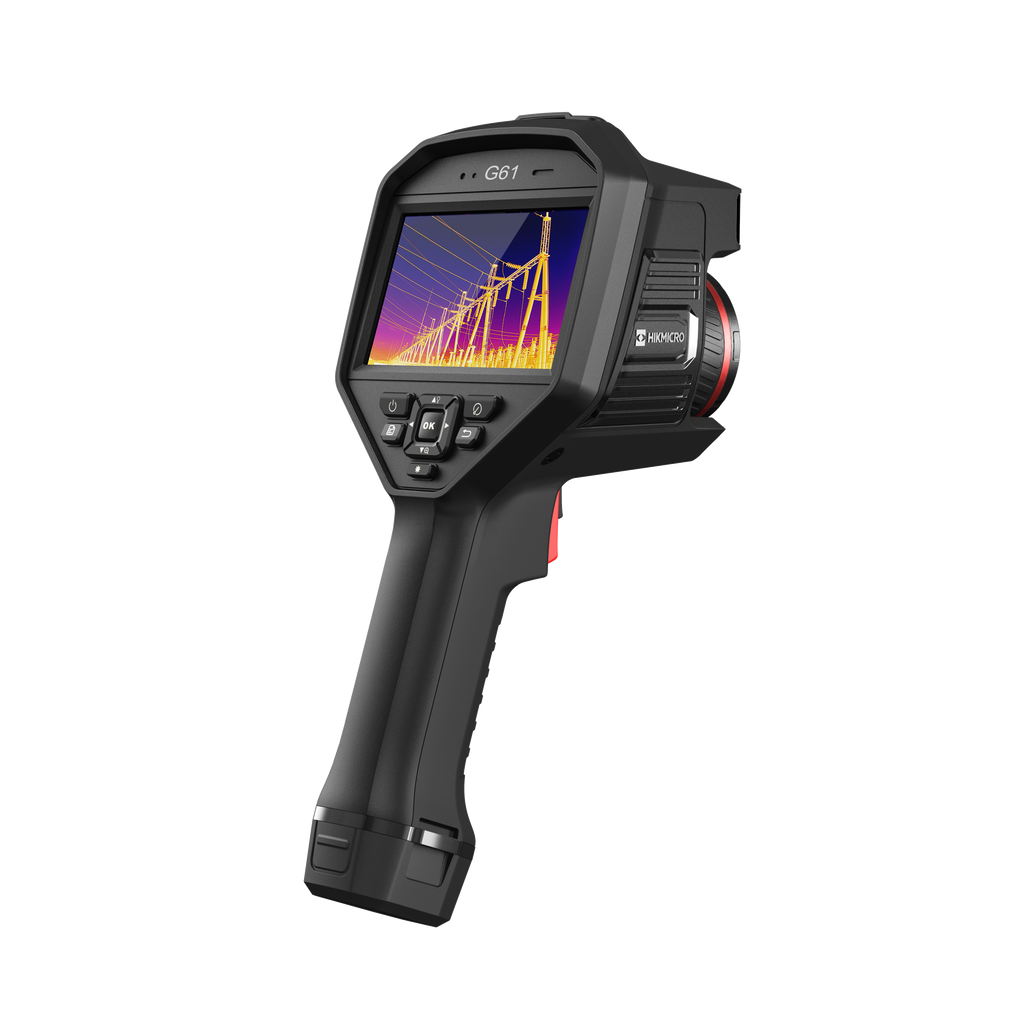

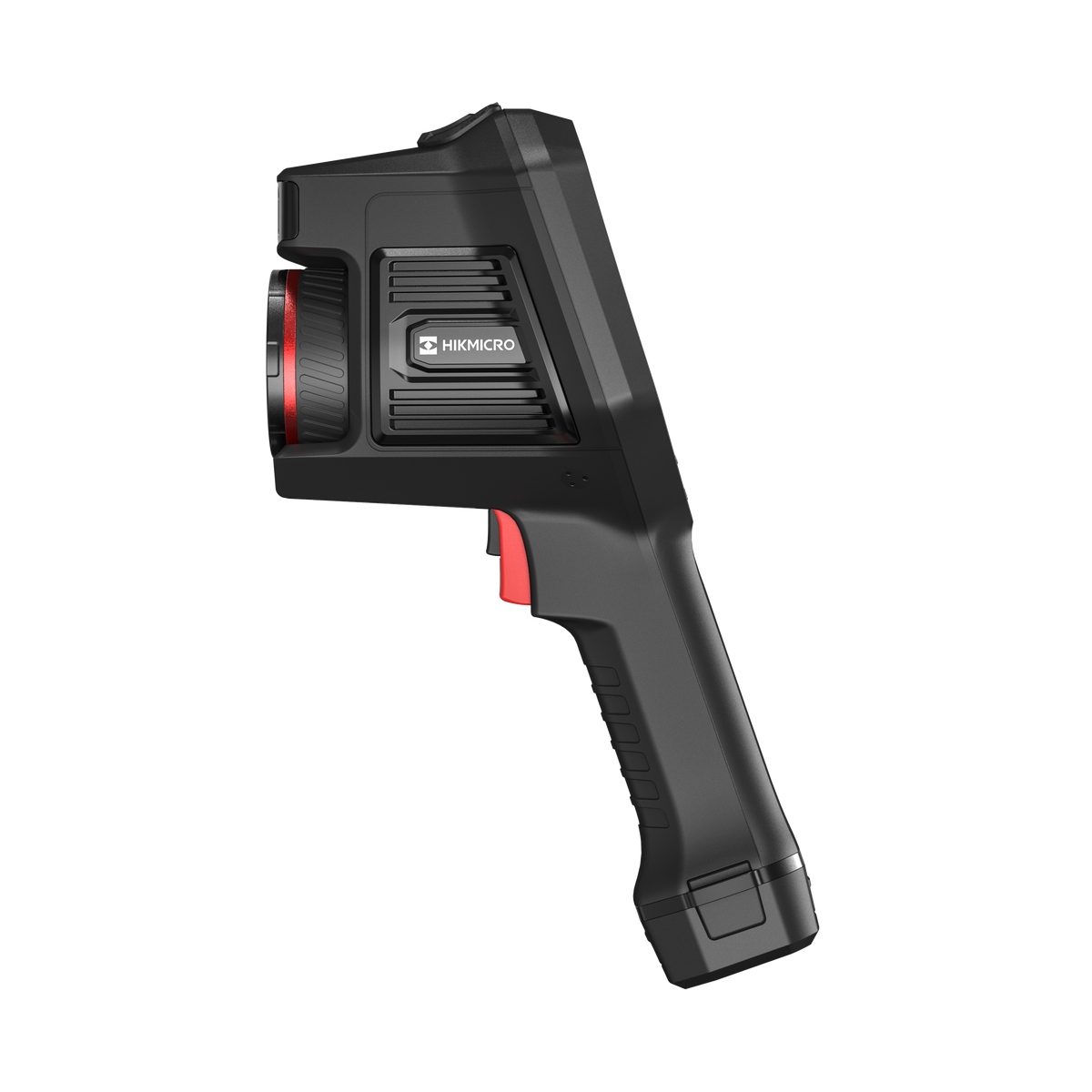

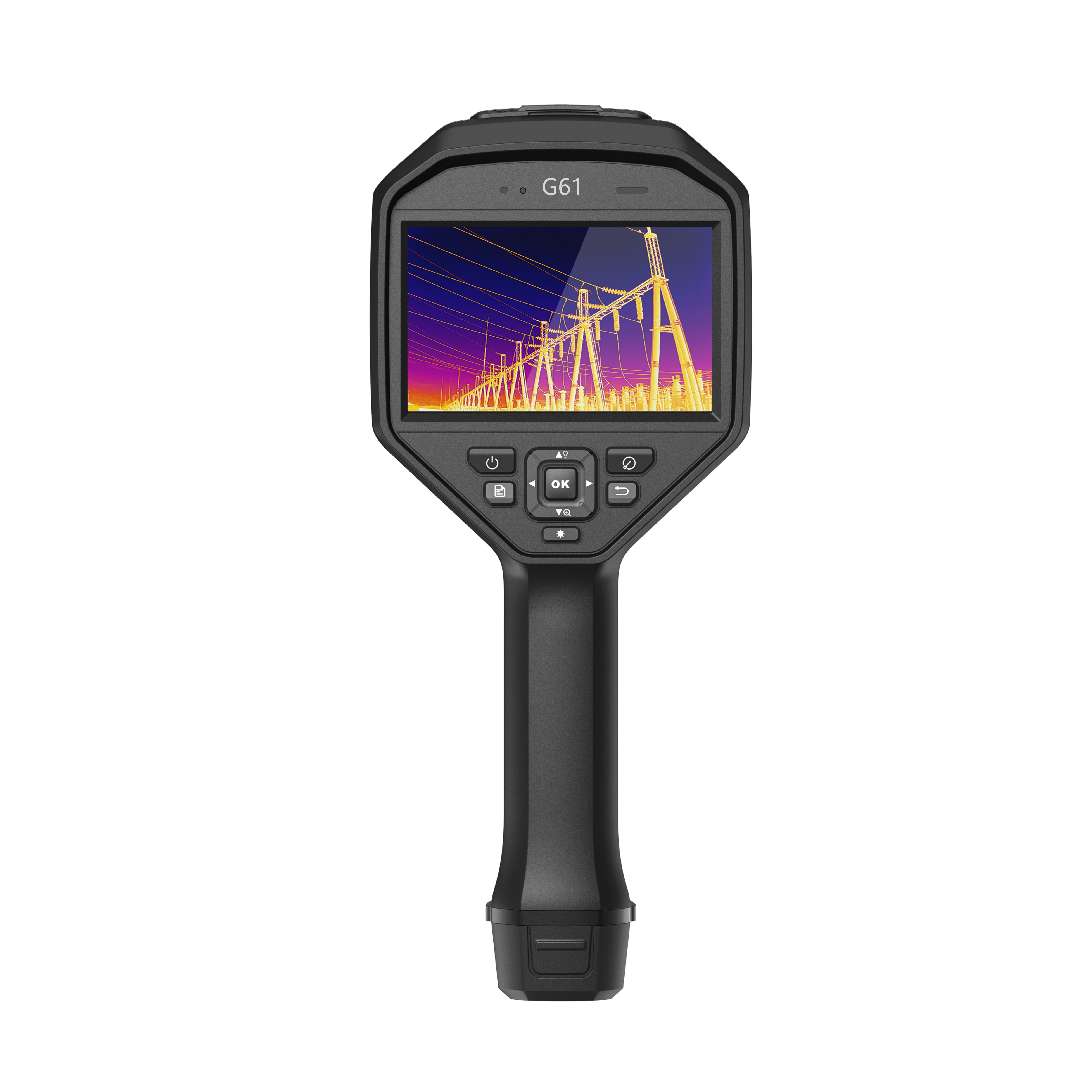

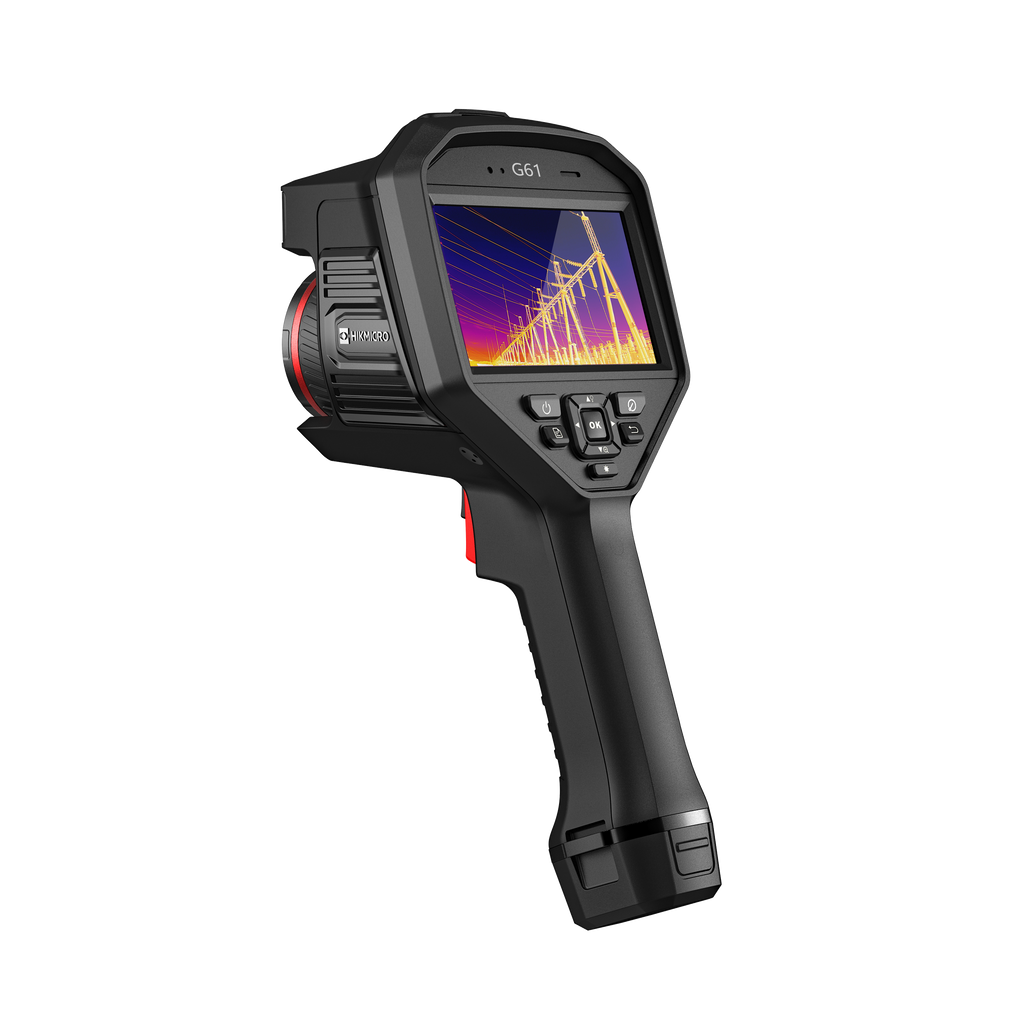

El G61 es la cámara termográfica de mano de Hikmicro para inspección industrial y mantenimiento predictivo. Detector de 640 × 480 px, 307.200 píxeles reales, con sensibilidad térmica menor a 35 mK. Es la resolución más alta de la serie Gx1: mantiene la resolución espacial de 0,68 mrad del G41 y la aplica sobre un cuadro más ancho, de 25° × 19°, así que cubres un tablero completo o una fila de equipos sin moverte de posición. Mide en dos rangos, de -20 °C a 150 °C y de 0 °C a 650 °C.
Características principales
- Detector de 640 × 480 px reales, 307.200 píxeles. Es el número del sensor, no una imagen reconstruida después.
- Resolución espacial de 0,68 mrad sobre un campo de 25° × 19°. Mismo detalle por píxel que el G41, con más escena en cada captura.
- Sensibilidad térmica menor a 35 mK. Aparece el gradiente chico antes de que se convierta en un punto caliente evidente.
- SuperIR actúa sobre la imagen ya capturada. El detalle real sigue siendo el del detector de 640 × 480 px.
- Dos rangos de medición, de -20 °C a 150 °C y de 0 °C a 650 °C. Si el proceso pasa de 650 °C, el modelo es el G61H.
- Exactitud de ±1 °C entre 0 °C y 100 °C. Es el tramo del mantenimiento eléctrico, y ahí el error declarado es de un grado.
- Enfoque automático asistido por láser, con cinco modos y unos 2 segundos por enfoque. Menos tiempo apuntando, más inspección por jornada.
- Sistema óptico ampliable después de la compra. Agregas el lente cuando el trabajo lo pida y se calibra al montarlo en la cámara: sin volver a fábrica, sin recalibración.
- Tres lentes opcionales, 0.5X, 2X y 3.3X. Con el gran angular el campo se abre a 48,2° × 36° y con el teleobjetivo se cierra a 7,6° × 5,7°.
- Ruta de inspección cargada en el equipo, con telémetro láser de 50 m en interior y 10 m en exterior. Recorres los puntos en el orden definido y cada captura queda anotada con GPS y brújula.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 640 × 480 px (307.200 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 35 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 50 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm

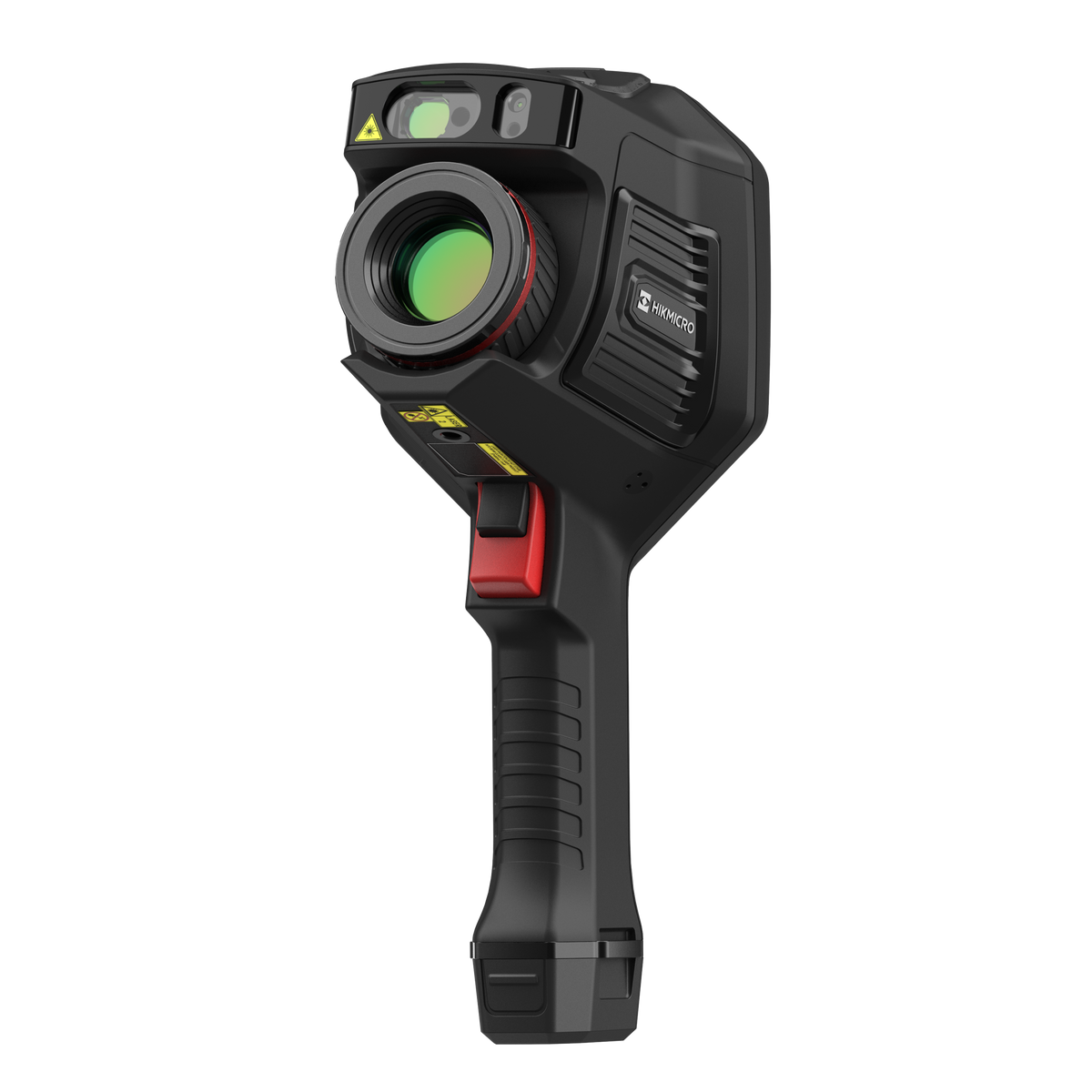

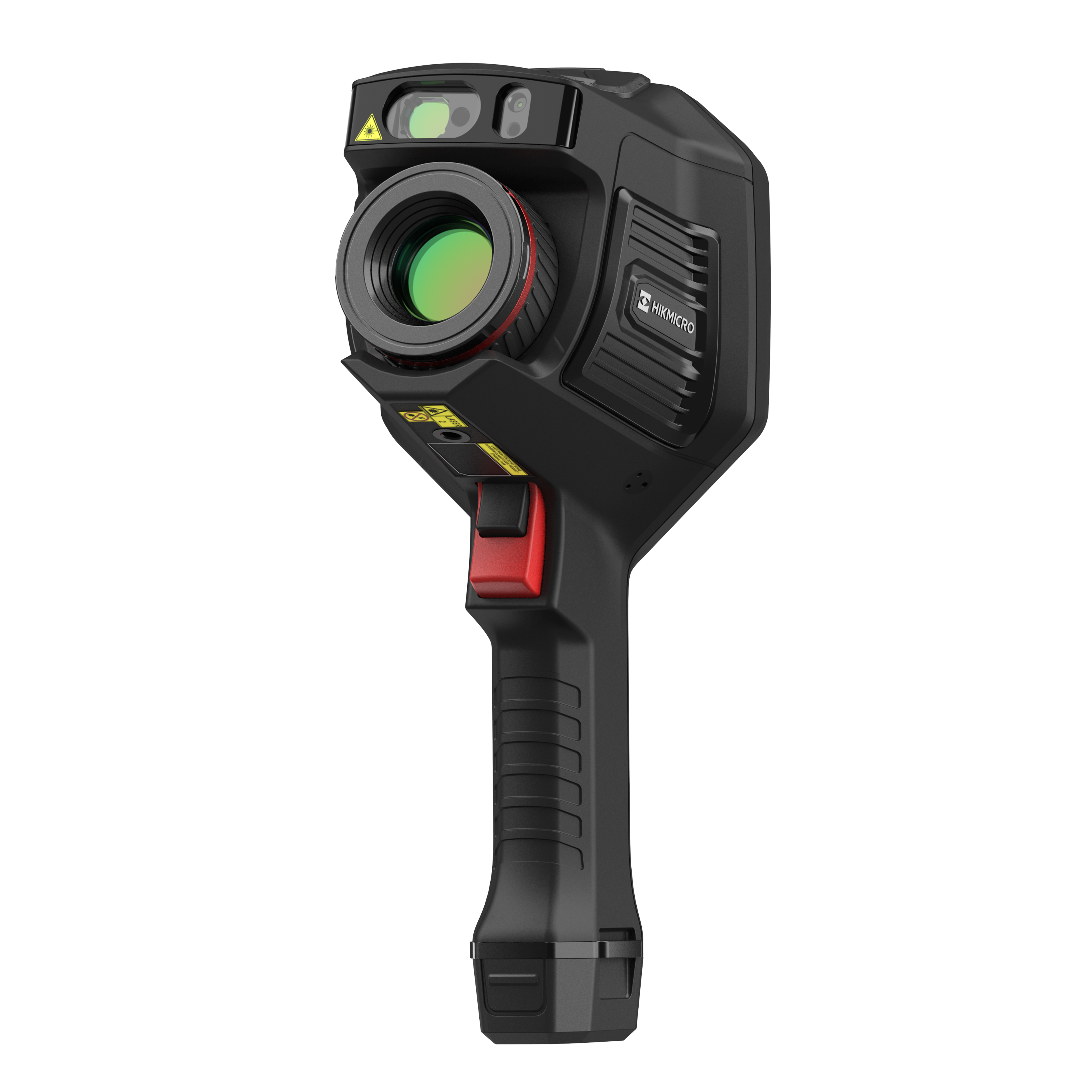

Módulo óptico
- Distancia focal: 25 mm
- Número F: F 1,0
- Campo de visión (FOV): 25° × 19°
- Resolución espacial (IFOV): 0,68 mrad
- Distancia mínima de enfoque: 0,25 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 2 s
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Lentes intercambiables: 0.5X (HM-G605-LENS1), 2X (HM-G620-LENS1) y 3.3X (HM-G630-LENS1)
- Campo de visión con lente opcional: 48,2° × 36° con el 0.5X, 12,3° × 9,3° con el 2X y 7,6° × 5,7° con el 3.3X
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 0 °C a 650 °C
- Exactitud en el rango de -20 °C a 150 °C: ±2 °C de -20 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en el rango de 0 °C a 650 °C: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla

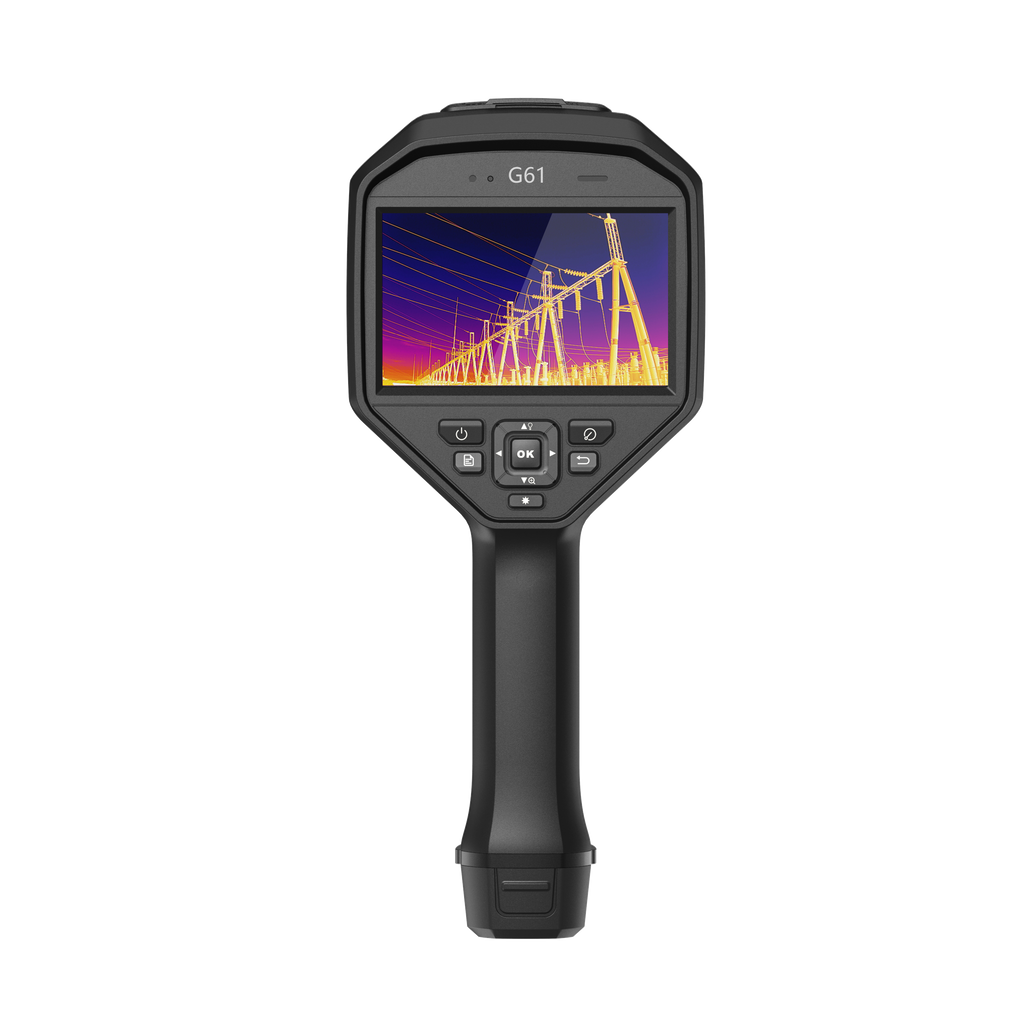

- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Zoom digital: 1× a 8× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Modos de imagen: infrarrojo, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: SD de hasta 128 GB
- Capacidad de imágenes: aprox. 60.000 imágenes
- Capacidad de video: aprox. 54 horas
- Formato de imagen: JPEG radiométrico
- Wi-Fi: sí
- Bluetooth: 4.2
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 4 horas
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: aprox. 1.058 g
- Dimensiones: 284,7 × 120,6 × 124,5 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP76-25SVF/W-G61
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
