Descripción

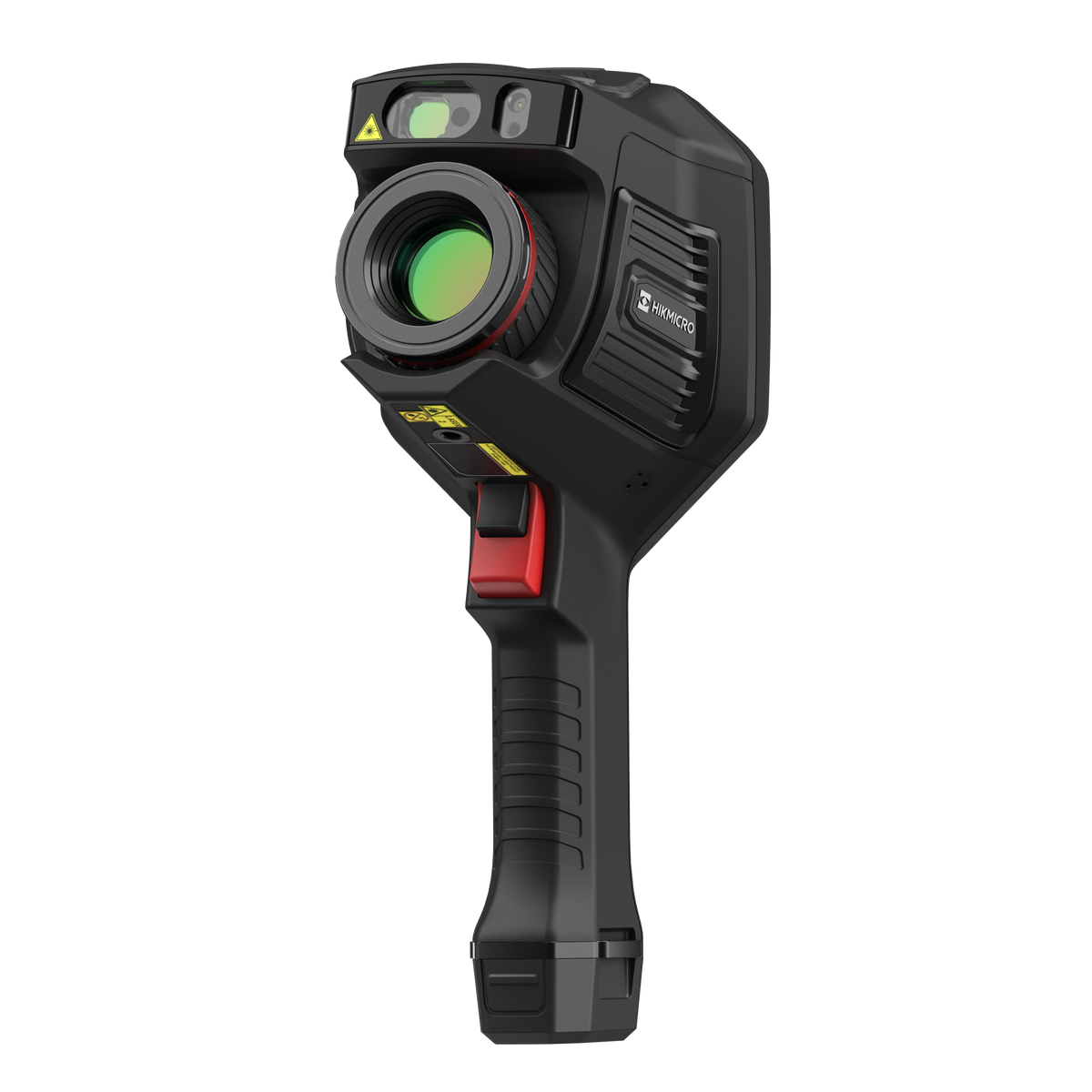

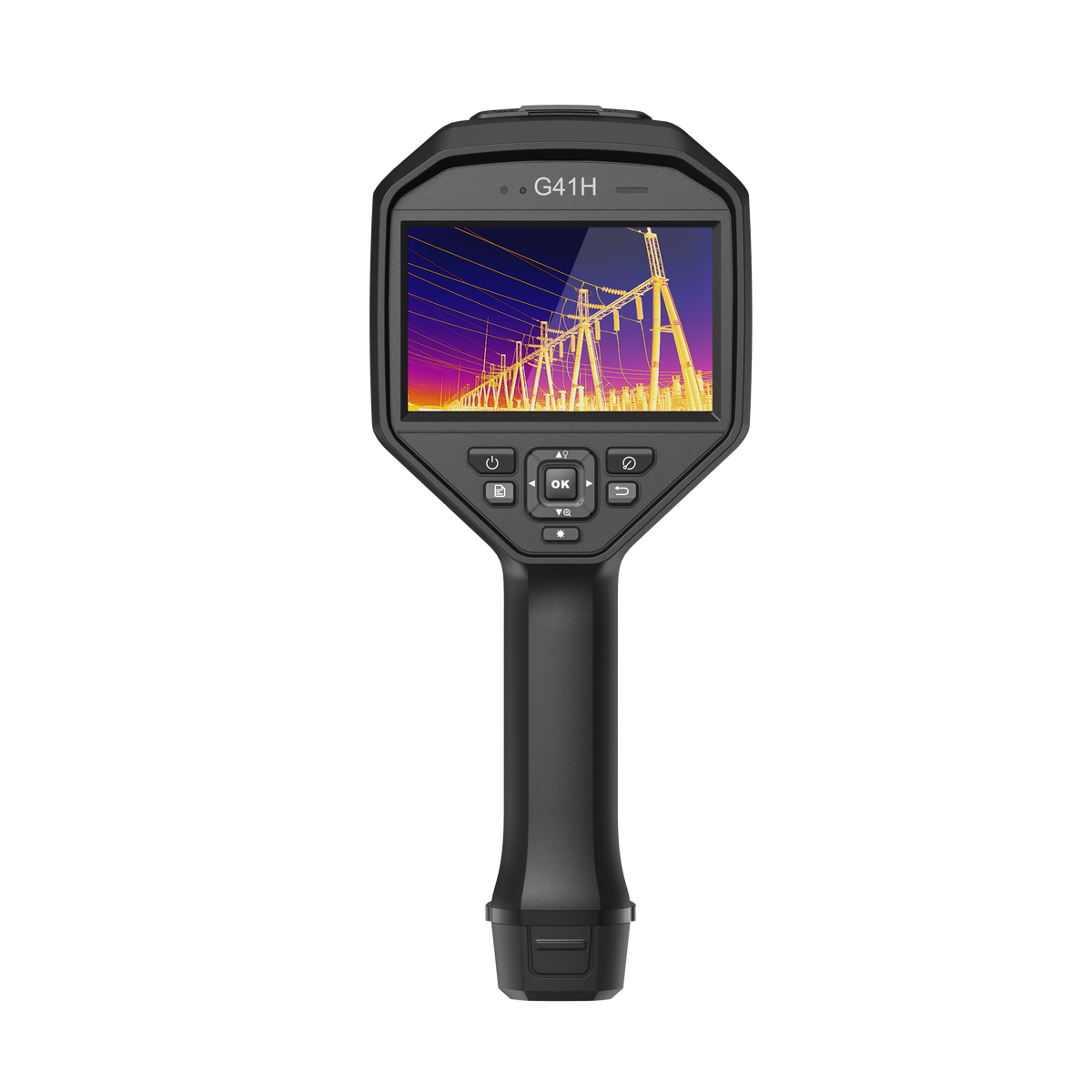

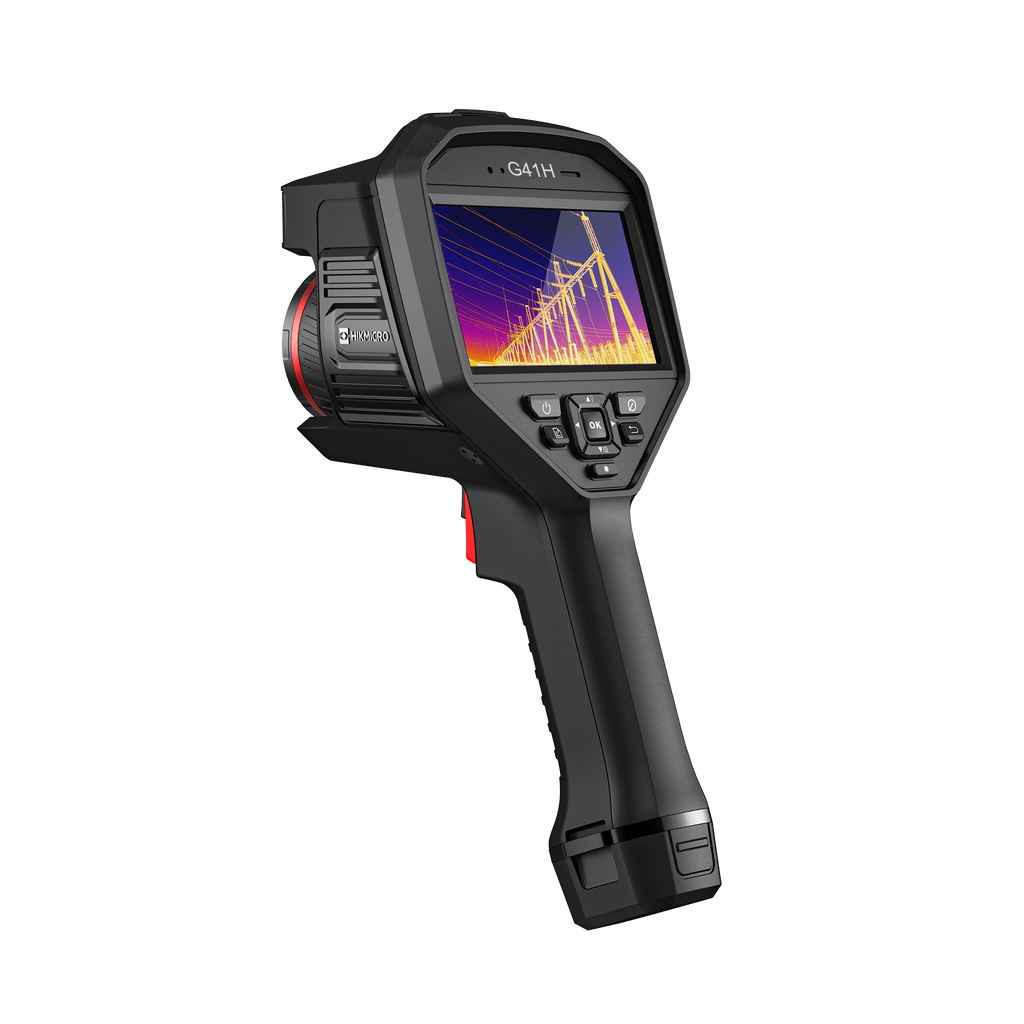

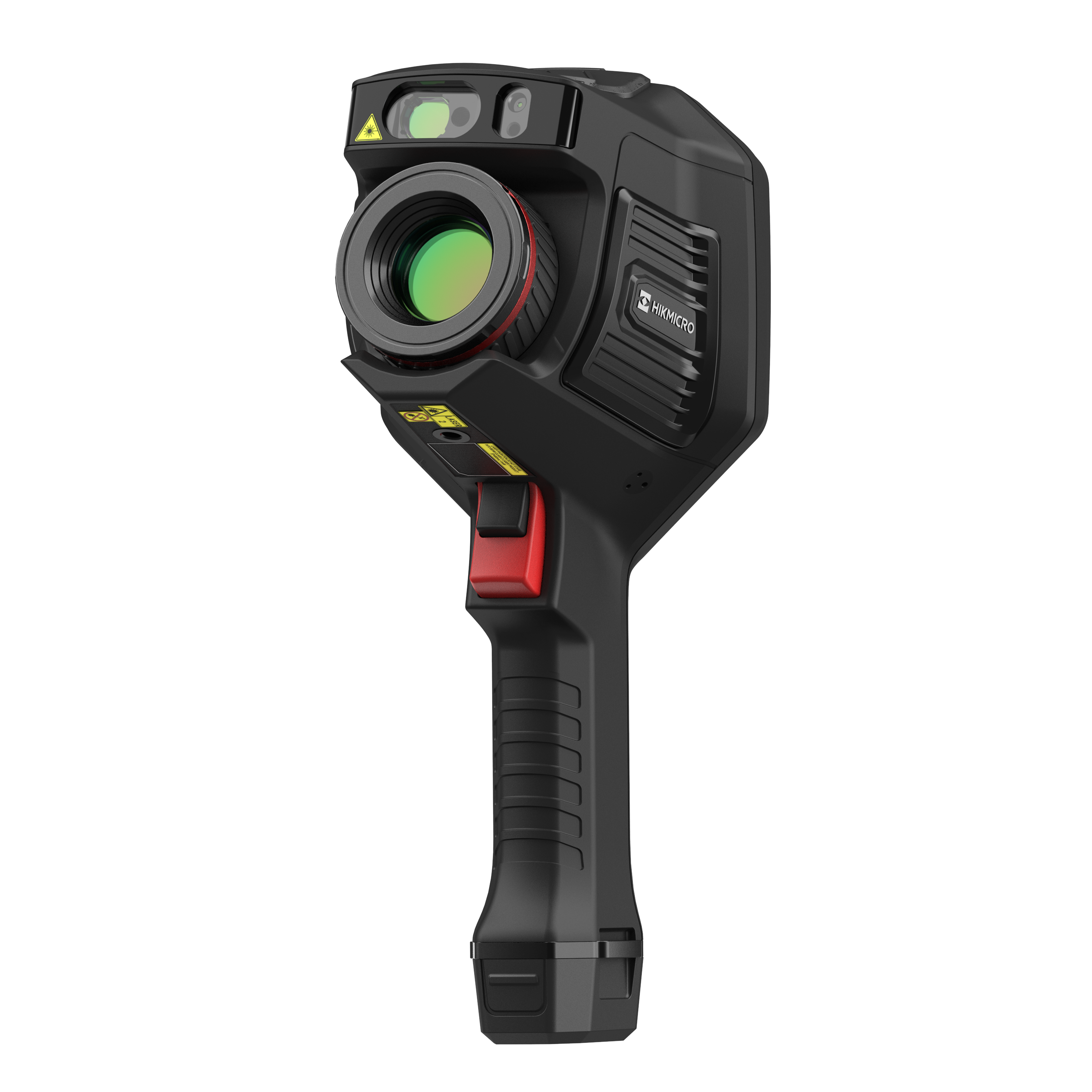

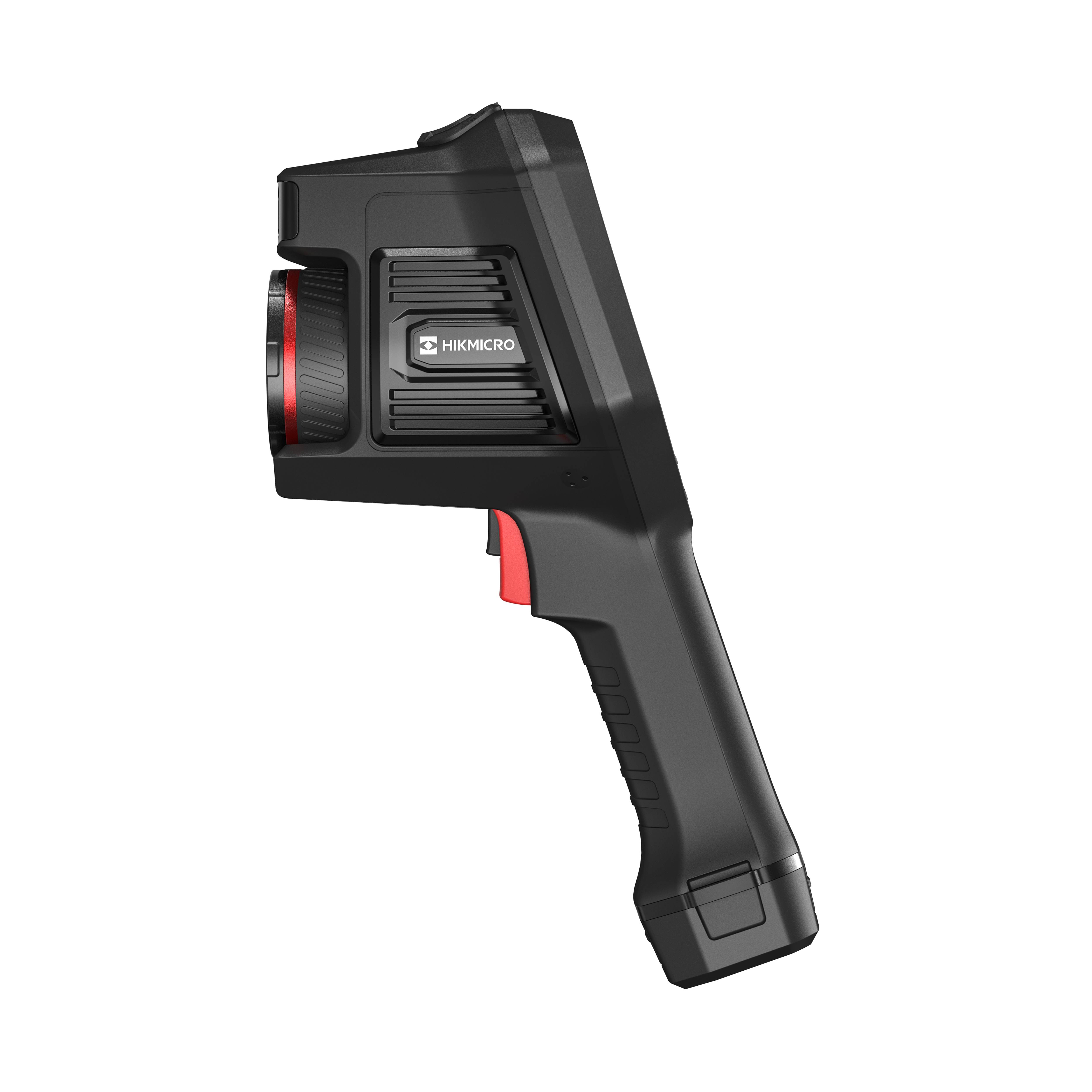

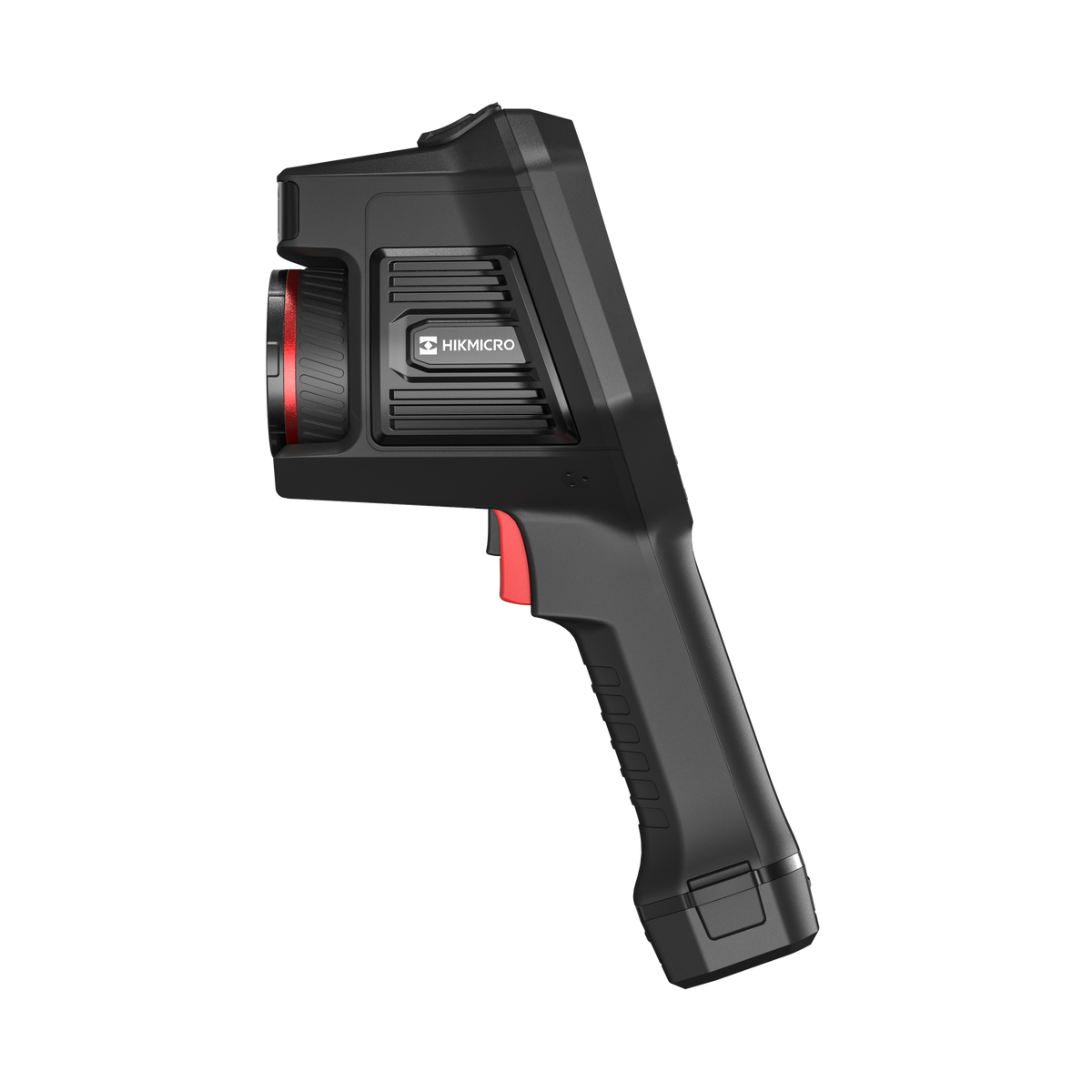

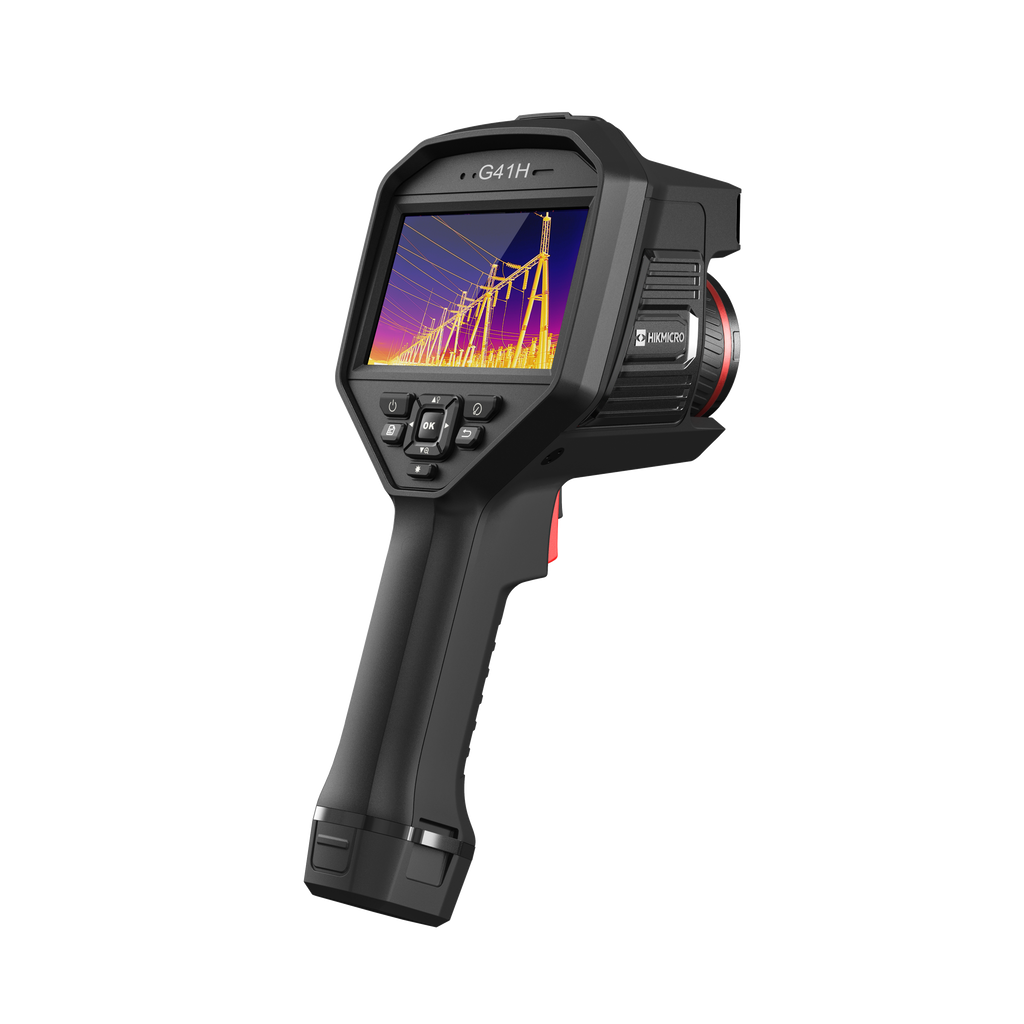

El G41H es la cámara termográfica de mano de Hikmicro para inspección de alta temperatura. Comparte detector, óptica y cuerpo con el G41, y se separa de él en un solo campo: agrega un tercer rango de medición, de 300 °C a 2.000 °C con exactitud de ±2 %. Ahí una cámara de uso general se queda sin escala y esta todavía entrega un número, como en un horno industrial o un revestimiento refractario. Detector de 480 × 360 px, sensibilidad térmica menor a 35 mK y lente de 25 mm con campo de visión de 18,7° × 14°.
Características principales
- Tercer rango de medición de 300 °C a 2.000 °C con exactitud de ±2 %. Es el único campo que lo separa del G41 y el que decide la compra en procesos calientes.
- Los otros dos rangos siguen ahí, de -20 °C a 150 °C y de 0 °C a 650 °C. El mismo equipo sirve para el tablero de la mañana y el horno de la tarde.
- Exactitud de ±1 °C entre 0 °C y 100 °C. En temperatura de trabajo eléctrico el error declarado es de un grado.
- Detector de 480 × 360 px reales, 172.800 píxeles. Es lo que capta el sensor.
- SuperIR actúa sobre la imagen ya capturada. El detalle real sigue siendo el del detector de 480 × 360 px.
- Sensibilidad térmica menor a 35 mK. Distingue diferencias de temperatura chicas, que es donde aparece el punto caliente antes de convertirse en falla.
- Resolución espacial de 0,68 mrad sobre un campo de 18,7° × 14°. Óptica cerrada de 25 mm, para leer un objeto lejano sin acercarte a la fuente de calor.
- El alcance óptico se amplía cuando lo necesites, no al momento de comprar. Los tres lentes opcionales se calibran solos al montarlos en la cámara, así que no hay envío a fábrica ni recalibración.
- Con el lente 3.3X el campo baja a 5,7° × 4,3° y con el 0.5X sube a 35,4° × 26,2°. Mides el mismo horno de lejos o la sala completa, con el mismo cuerpo.
- Ruta de inspección cargada en el equipo, con telémetro láser de 50 m en interior y 10 m en exterior. Recorres los puntos en el orden definido y registras la distancia sin entrar a la zona caliente.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 480 × 360 px (172.800 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 35 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 50 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 25 mm
- Número F: F 1,0
- Campo de visión (FOV): 18,7° × 14°
- Resolución espacial (IFOV): 0,68 mrad
- Distancia mínima de enfoque: 0,25 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 2 s
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Lentes intercambiables: 0.5X (HM-G605-LENS1), 2X (HM-G620-LENS1) y 3.3X (HM-G630-LENS1)
- Campo de visión con lente opcional: 35,4° × 26,2° con el 0.5X, 9,3° × 7° con el 2X y 5,7° × 4,3° con el 3.3X
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C, 0 °C a 650 °C y 300 °C a 2.000 °C
- Exactitud en el rango de -20 °C a 150 °C: ±2 °C de -20 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en el rango de 0 °C a 650 °C: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Exactitud en el rango de 300 °C a 2.000 °C: ±2 %
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla
- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Zoom digital: 1× a 8× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Modos de imagen: infrarrojo, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: SD de hasta 128 GB
- Capacidad de imágenes: aprox. 60.000 imágenes
- Capacidad de video: aprox. 54 horas
- Formato de imagen: JPEG radiométrico
- Wi-Fi: sí
- Bluetooth: 4.2
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 4 horas
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: aprox. 1.058 g
- Dimensiones: 284,7 × 120,6 × 124,5 mm
- Montaje en trípode: rosca UNC ¼-20
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
