Descripción

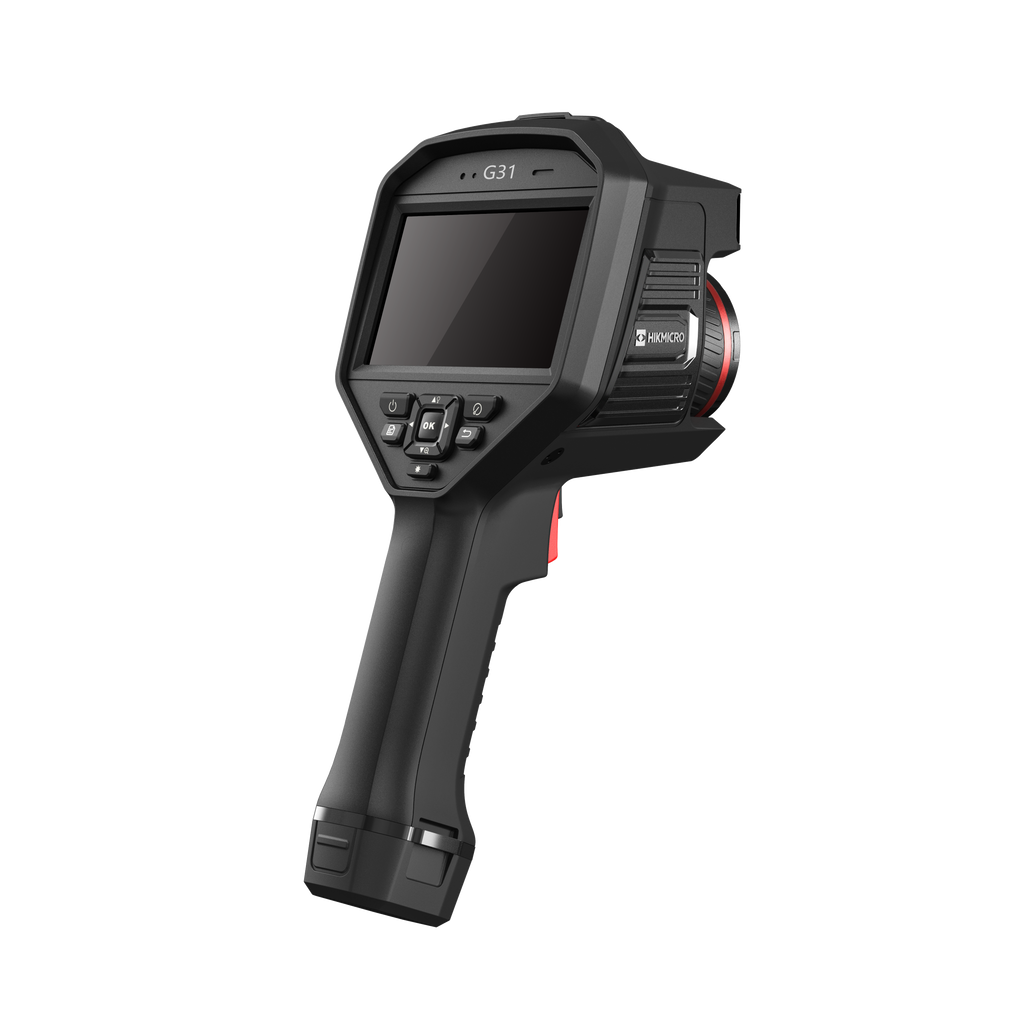

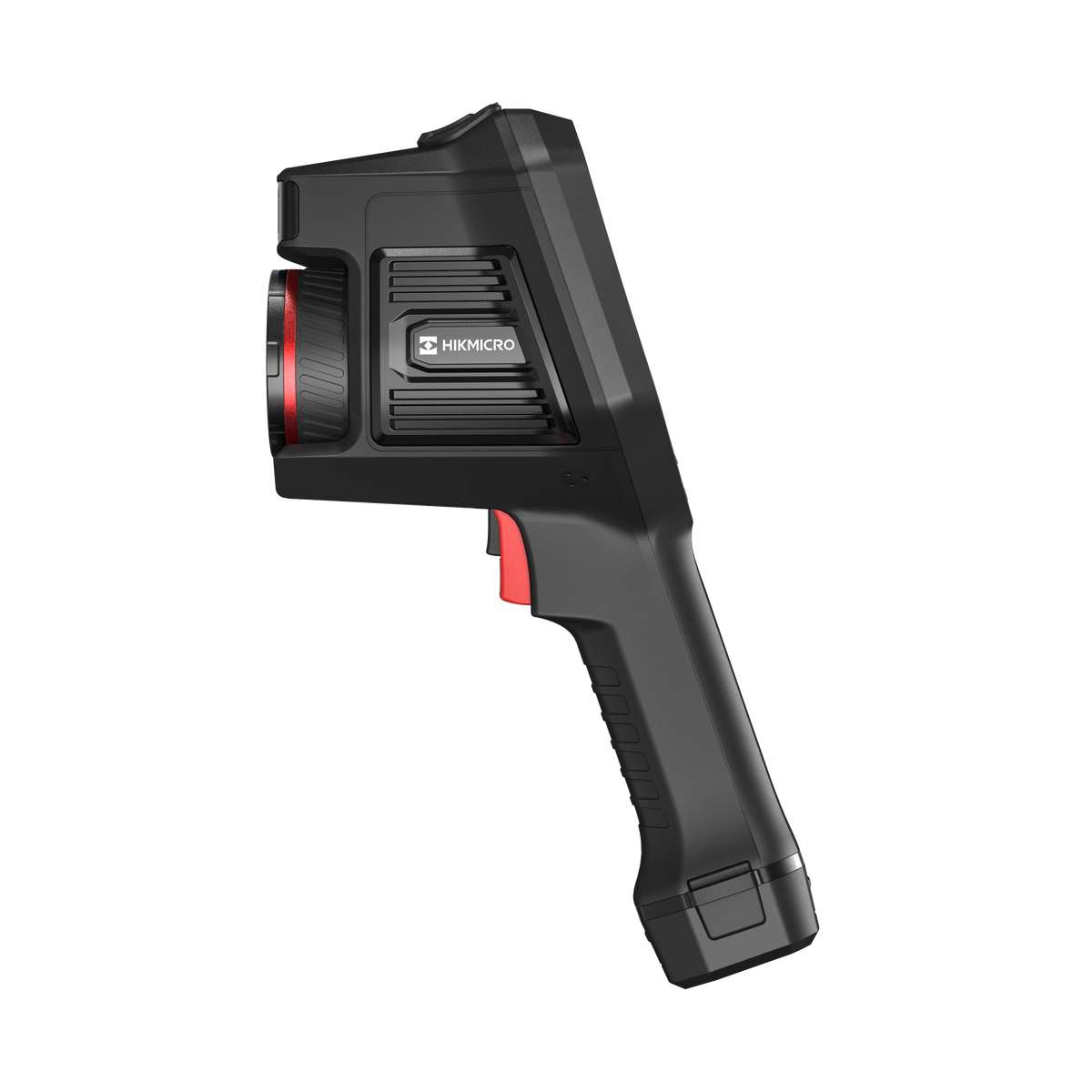

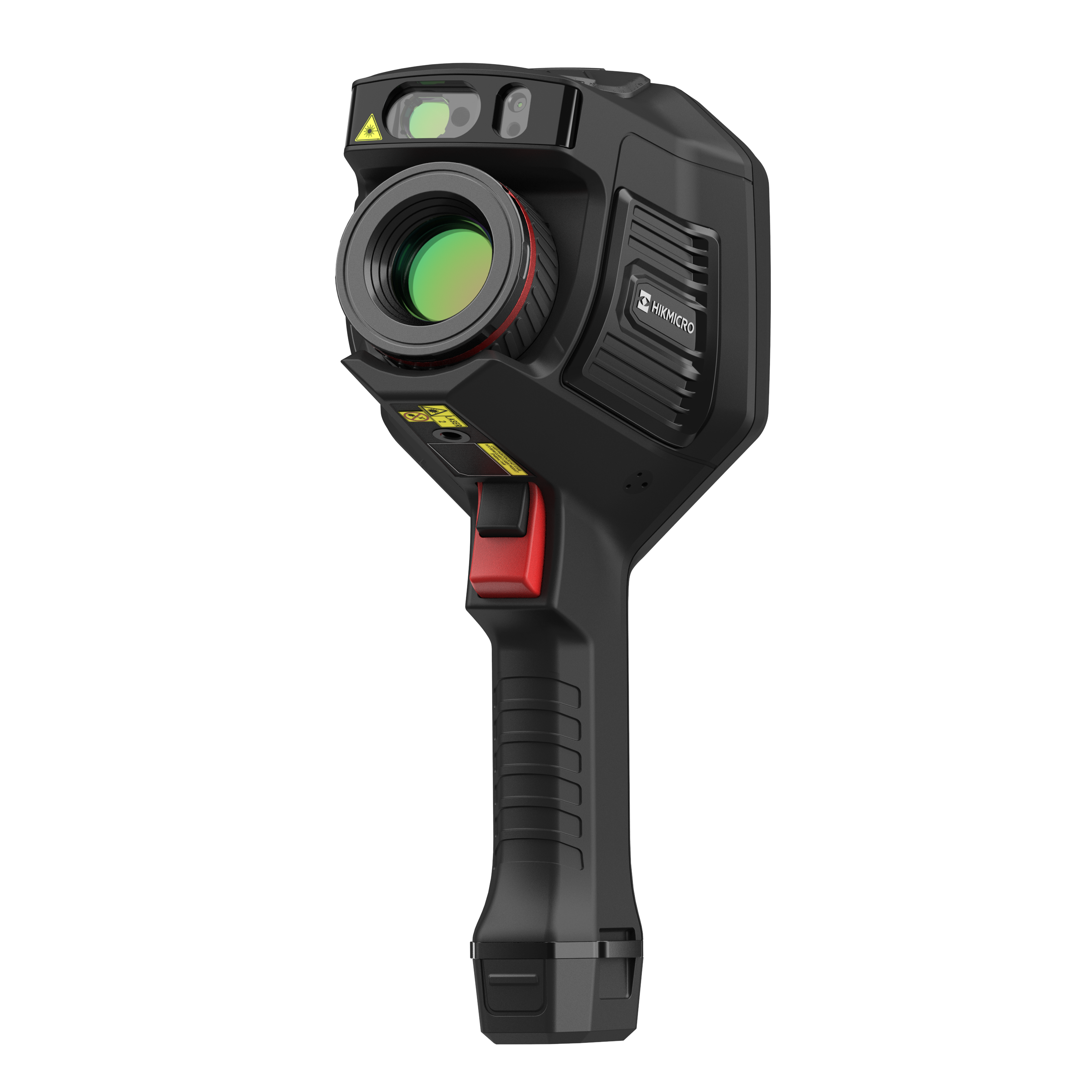

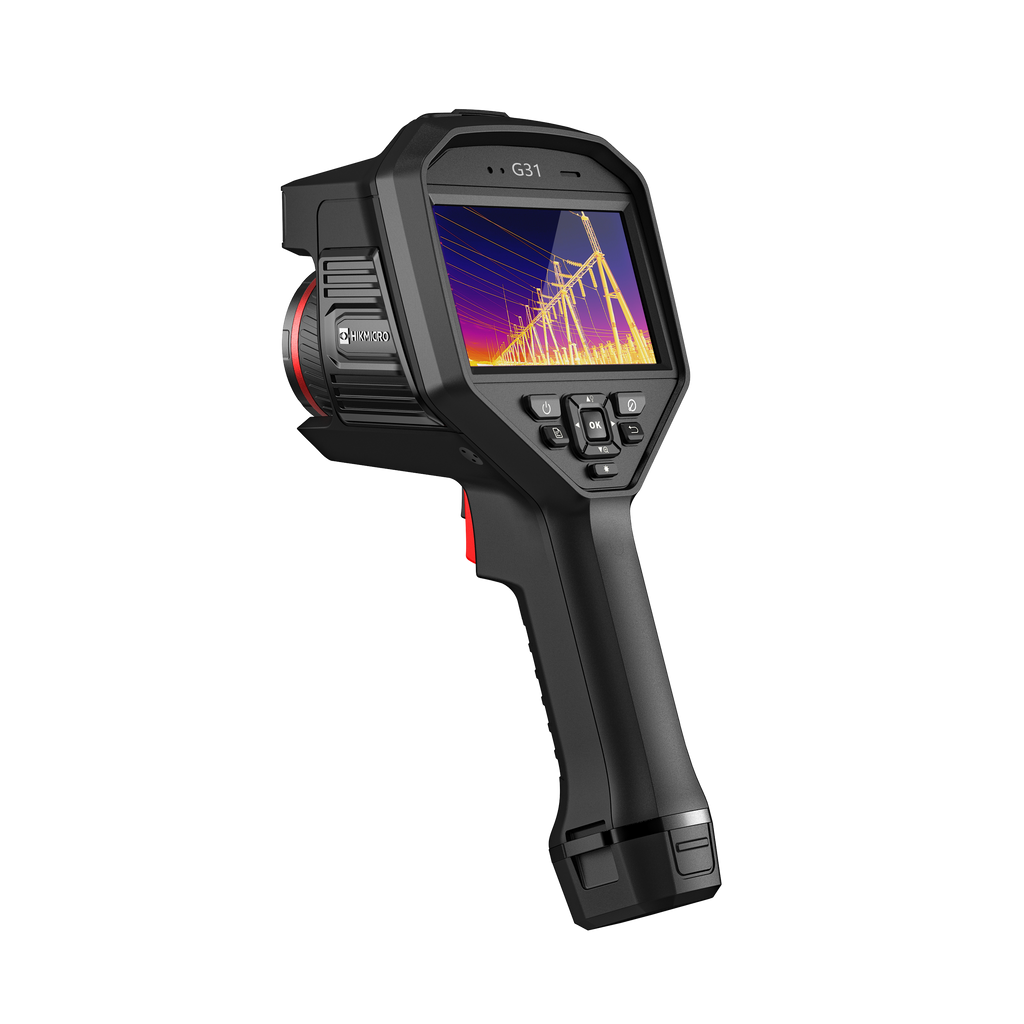

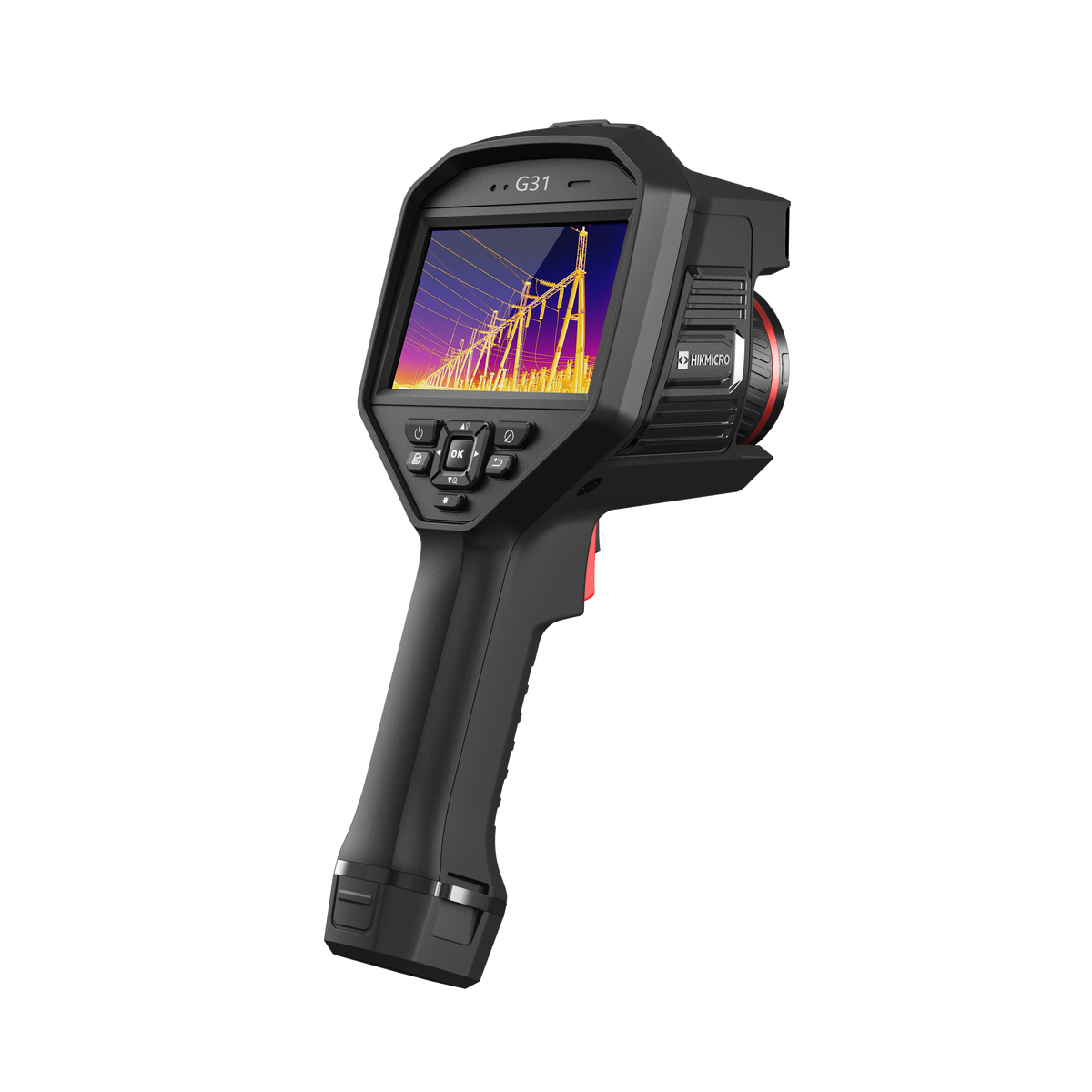

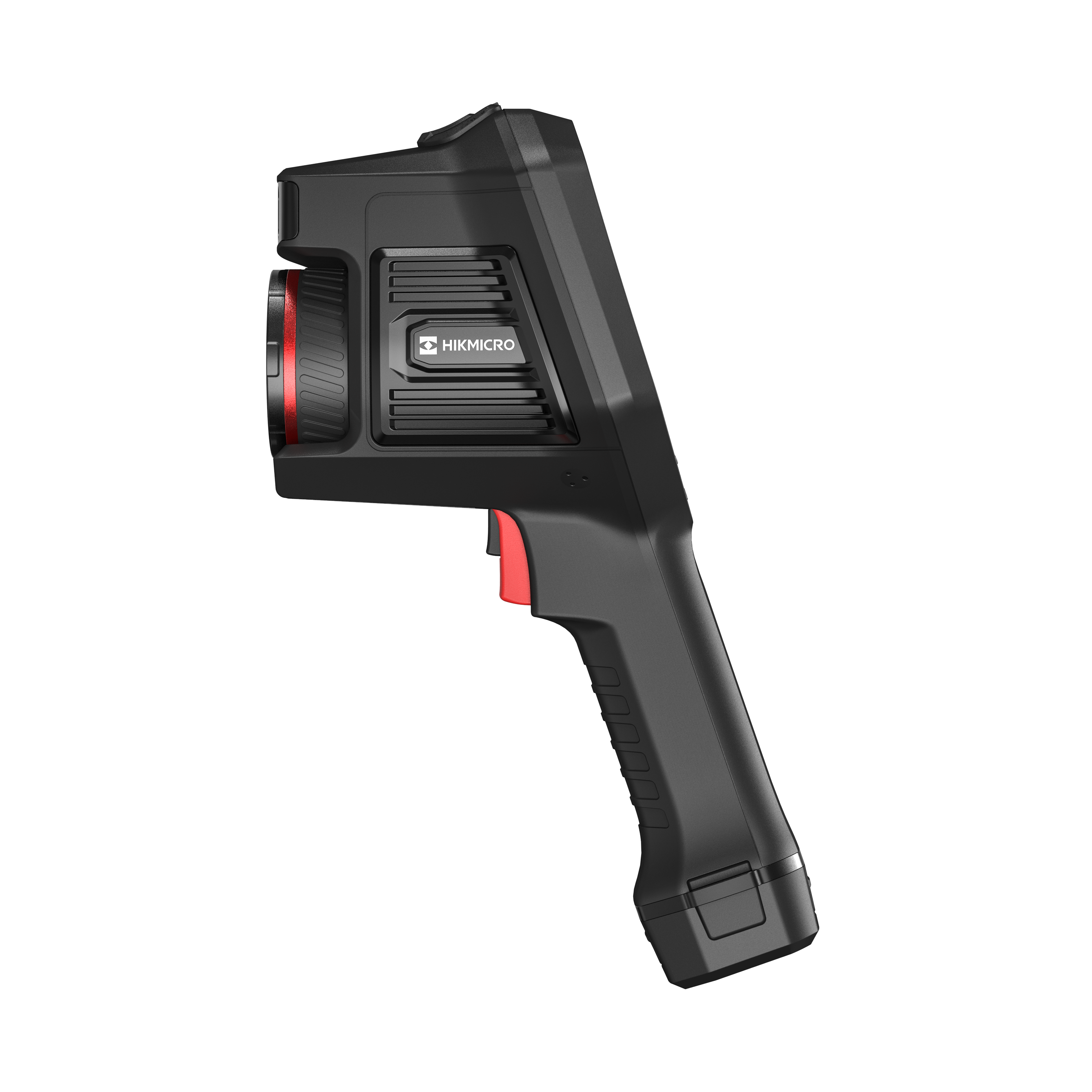

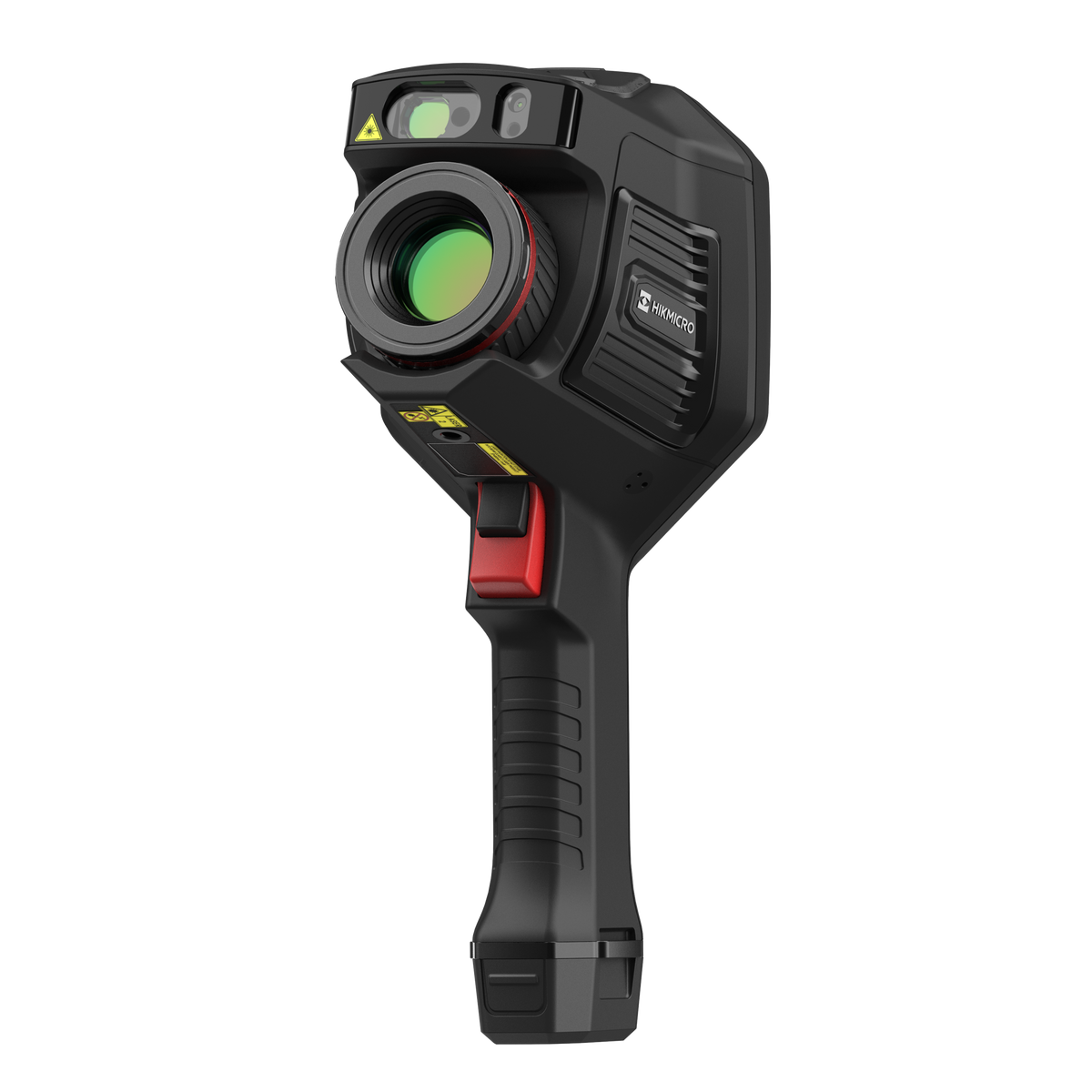

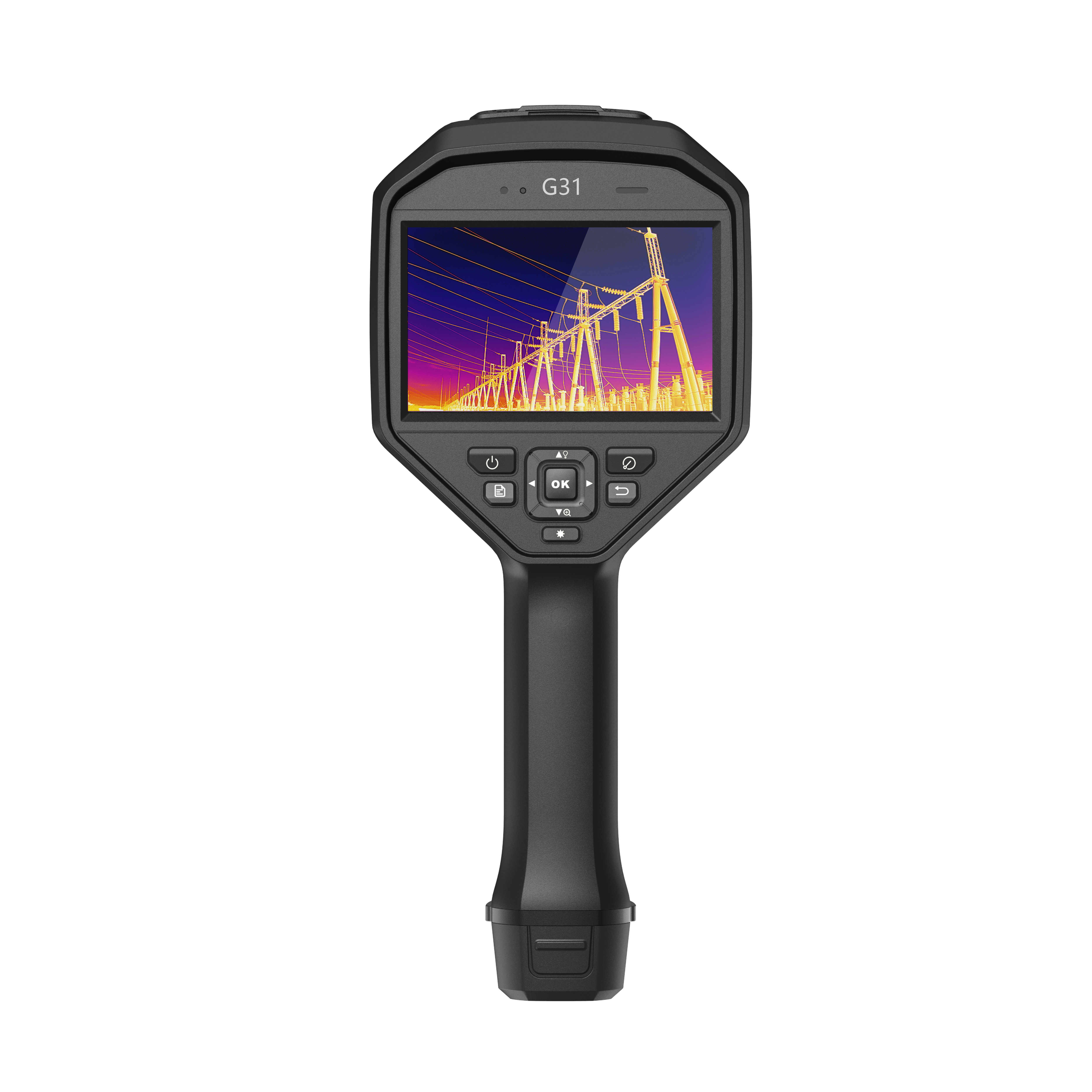

El G31 es la cámara termográfica de mano de Hikmicro para inspección industrial y mantenimiento predictivo. Mide en dos rangos, de -20 °C a 150 °C y de 0 °C a 650 °C, con un detector de 384 × 288 px y sensibilidad térmica menor a 35 mK. Es el modelo de entrada de la serie Gx1: comparte cuerpo, enfoque automático asistido por láser y telémetro con los de 480 × 360 px y 640 × 480 px. Su lente de 15 mm le da la distancia mínima de enfoque más corta de la serie, 0,1 m, para medir un componente chico sin alejarte del tablero.
Características principales
- Detector de 384 × 288 px reales, 110.592 píxeles. Es lo que capta el sensor, no un número calculado después de la captura.
- SuperIR actúa sobre la imagen ya capturada. El detalle real sigue siendo el del detector de 384 × 288 px, y así lo declaramos.
- Sensibilidad térmica menor a 35 mK. Distingue diferencias de temperatura chicas, que es donde aparece el punto caliente antes de convertirse en falla.
- Dos rangos de medición, de -20 °C a 150 °C y de 0 °C a 650 °C. Uno cubre instalaciones y edificación; el otro, procesos calientes.
- Exactitud de ±1 °C entre 0 °C y 100 °C. Es el tramo donde se decide una mantención eléctrica, y ahí el error declarado es de un grado.
- Cinco modos de enfoque, con enfoque automático asistido por láser y unos 2 segundos por enfoque. La distancia mínima es de 0,1 m, la más corta de la serie Gx1.
- El sistema óptico se amplía después de la compra. Sumas el lente que el trabajo pida y se calibra solo al montarlo en la cámara, sin volver a fábrica y sin recalibración.
- Tres lentes opcionales para este modelo: 0.5X, 2X y 3.3X. El campo de visión se abre de 25° × 19° a 50° × 37,4° con el gran angular, o se cierra a 7° × 5,2° con el teleobjetivo.
- Ruta de inspección cargada en el equipo, con telémetro láser de 50 m en interior y 10 m en exterior. Recorres los puntos en el orden definido y tomas la distancia sin acercarte a la zona caliente.
- IP54 y ensayo de caída de 2 m. La batería de litio es intercambiable y rinde unas 4 horas, así que la jornada se cubre con una de repuesto.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 384 × 288 px (110.592 píxeles)
- SuperIR: sí, sobre las imágenes capturadas
- Sensibilidad térmica (NETD): menor a 35 mK (a 30 °C, F# = 1,0)
- Frecuencia de imagen: 50 Hz
- Paso del detector: 17 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 15 mm
- Número F: F 1,0
- Campo de visión (FOV): 25° × 19°
- Resolución espacial (IFOV): 1,13 mrad
- Distancia mínima de enfoque: 0,1 m
- Modos de enfoque: asistido por láser, continuo, automático, manual y táctil
- Velocidad de enfoque: aprox. 2 s
- Cámara visual: 3264 × 2448 px (8 MP)
- Puntero láser: Clase II, longitud de onda de 635 nm, potencia menor a 1 mW
- Lentes intercambiables: 0.5X (HM-G305-LENS1), 2X (HM-G320-LENS1) y 3.3X (HM-G330-LENS1)
- Campo de visión con lente opcional: 50° × 37,4° con el 0.5X, 12° × 9° con el 2X y 7° × 5,2° con el 3.3X
Medición y análisis
- Rango de temperatura del objeto: -20 °C a 150 °C y 0 °C a 650 °C
- Exactitud en el rango de -20 °C a 150 °C: ±2 °C de -20 °C a 0 °C, ±1 °C de 0 °C a 100 °C y ±1 % de 100 °C a 150 °C
- Exactitud en el rango de 0 °C a 650 °C: ±2 °C de 0 °C a 100 °C y ±2 % de 100 °C a 650 °C
- Herramientas de medición: punto central, punto caliente y punto frío
- Herramientas definibles por el usuario: Delta T, 10 puntos, 1 línea, 5 rectángulos y 5 círculos
- Modo de nivel y rango: automático, manual y táctil de un toque
- Ruta de inspección: sí
- Telémetro láser: 50 m en interior, 10 m en exterior
Imagen y pantalla

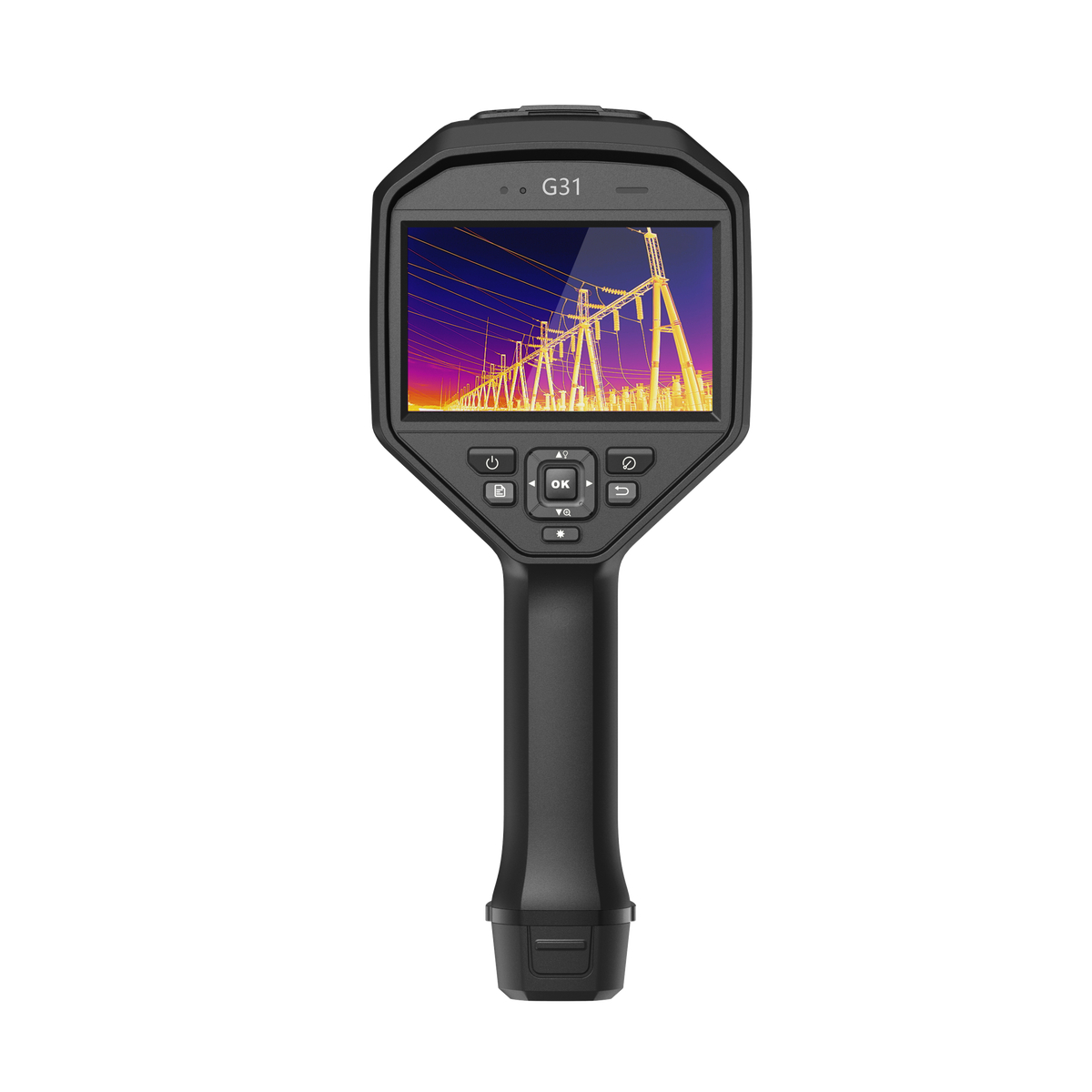

- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Zoom digital: 1× a 8× continuo
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain y Blue Red
- Modos de imagen: infrarrojo, visual, fusión, PIP y mezcla
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: SD de hasta 128 GB
- Capacidad de imágenes: aprox. 60.000 imágenes
- Capacidad de video: aprox. 54 horas
- Formato de imagen: JPEG radiométrico
- Wi-Fi: sí
- Bluetooth: 4.2
- GPS y brújula: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, o por Wi-Fi con la cámara conectada a la misma red que el computador. Las dos vías, con el firmware al día
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Autonomía: aprox. 4 horas
- Tiempo de carga: aprox. 4 horas
General
- Grado de protección: IP54 (IEC 60529)
- Ensayo de caída: 2 m (IEC 60068-2-31)
- Temperatura de trabajo: -20 °C a 50 °C
- Peso: aprox. 1.058 g
- Dimensiones: 284,7 × 120,6 × 124,5 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-TP73-15SVF/W-G31
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
