Descripción

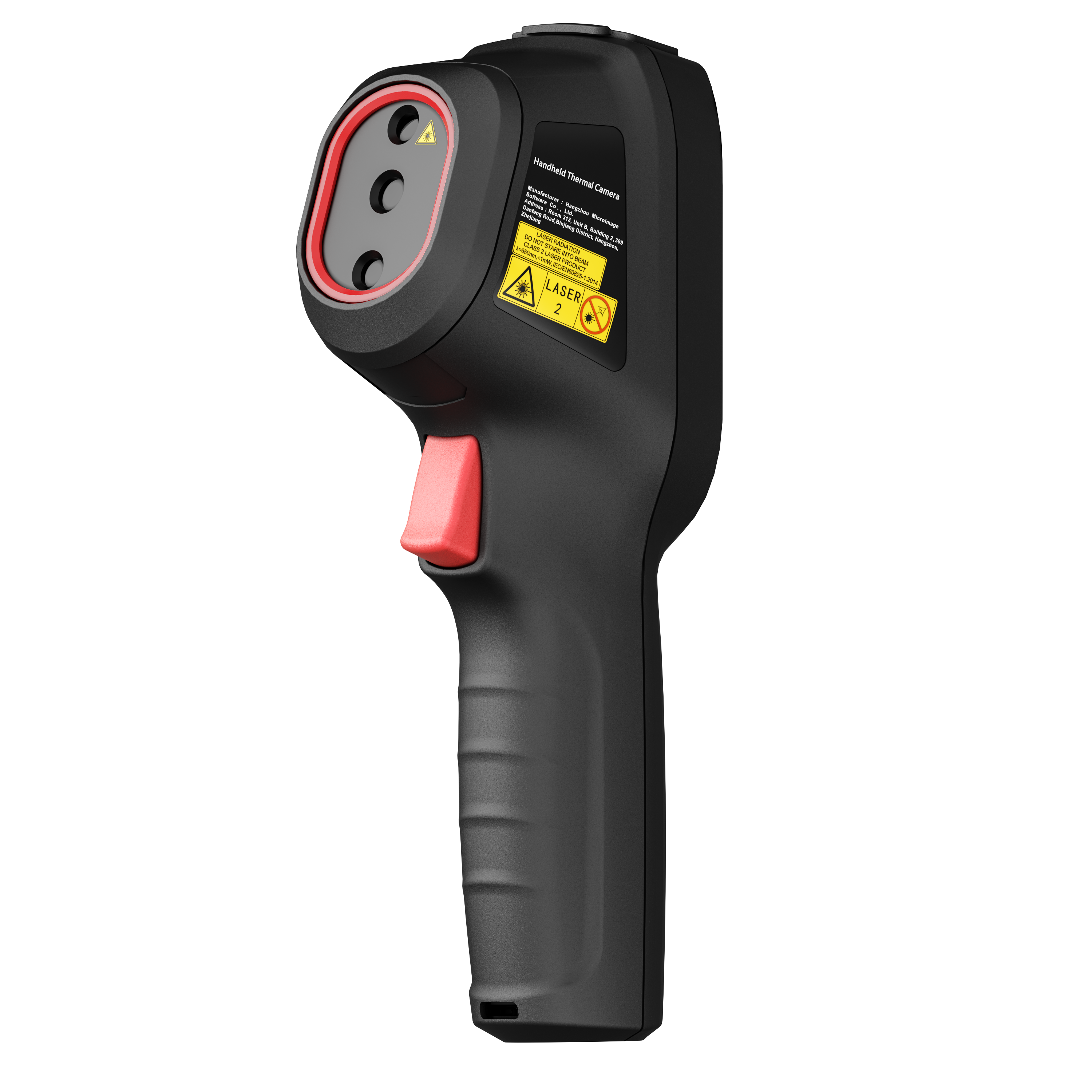

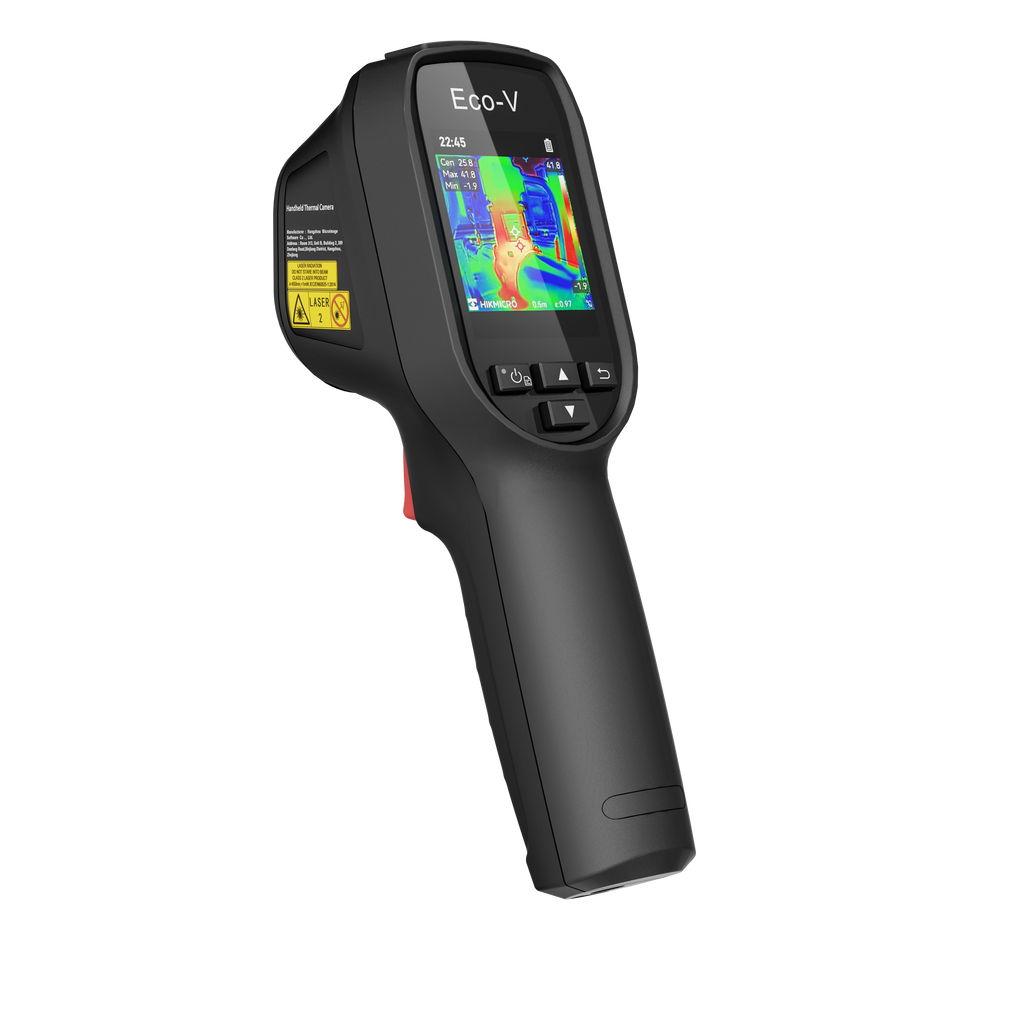

Un informe de mantención se defiende mejor cuando la imagen térmica va junto a la foto del equipo real. El ECO-V es la cámara termográfica compacta bi-espectral de Hikmicro: al detector de 96 × 96 px y a las dos escalas de medición del ECO le suma una cámara visual de 640 × 480 px y tres modos de imagen, térmico, visual y fusión. Esa es toda la diferencia entre los dos modelos, y cuesta tres horas de autonomía: el ECO-V rinde unas 8 horas por carga y el ECO unas 11. Mide de -20 °C a 150 °C y de 100 °C a 550 °C, con enfoque fijo desde 0,1 m.
Características principales
- Cámara visual de 640 × 480 px integrada. El informe lleva la foto del equipo real junto a la imagen térmica, sin sacar el teléfono.
- Tres modos de imagen: térmico, visual y fusión. Entregas la térmica sola o superpuesta sobre la visual, según lo que tenga que probar el informe.
- Detector térmico de 96 × 96 px, 9.216 píxeles reales. Es la misma resolución del ECO: entre los dos modelos lo que cambia es la cámara visual, no el sensor.
- Seis modos de escena preconfigurados: filtración de agua, aislación, losa radiante, fallas eléctricas y paneles solares, más uno que configuras tú. En los tres primeros la cámara avisa sola, con una alarma sobre umbral.
- Sensibilidad térmica menor a 50 mK. Separa el componente que empieza a calentar del que ya trabaja en régimen.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C, con exactitud de máx. (±2 °C, ±2 %), medida con ambiente de 25 °C y objeto sobre 0 °C.
- Autonomía de unas 8 horas. Son tres menos que el ECO, y ese es el precio de la cámara visual: si la jornada es larga y el informe no necesita foto, el modelo es el ECO.

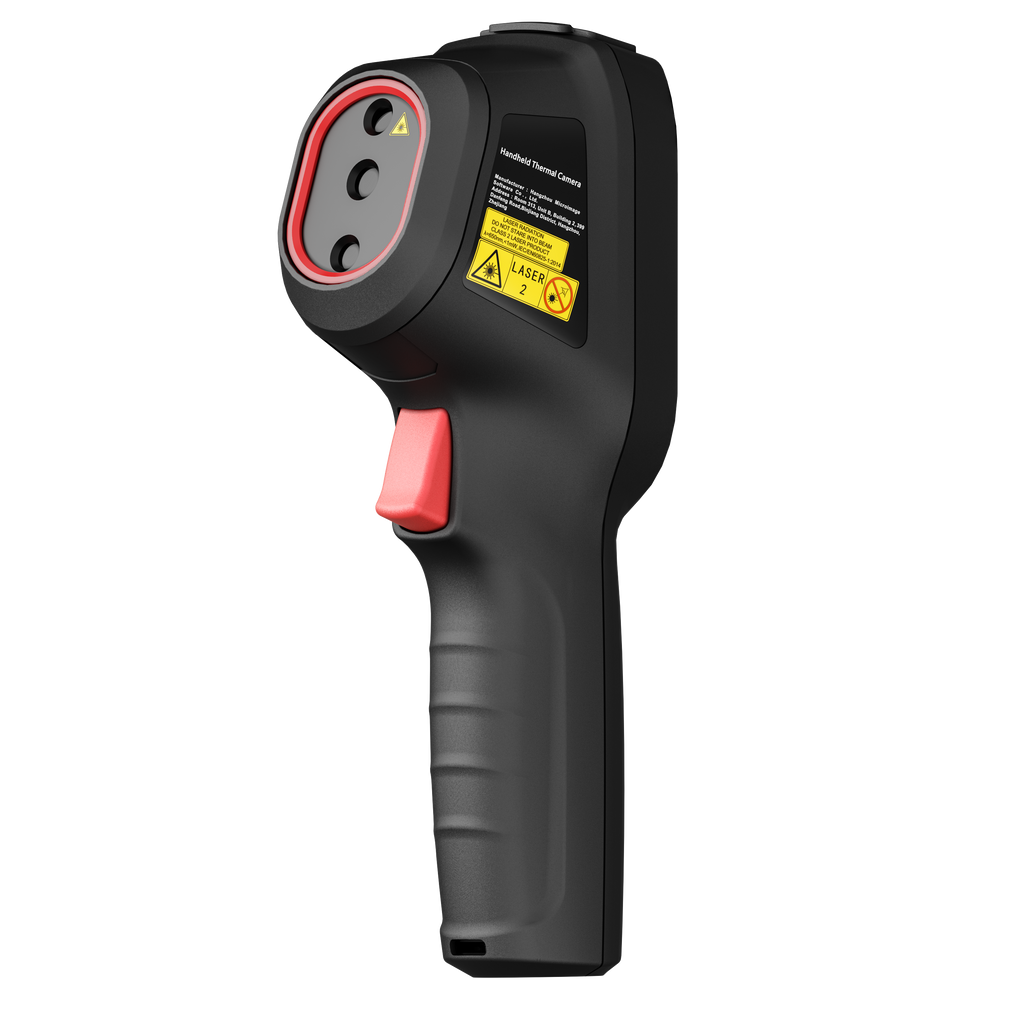

- Campo cuadrado de 50° × 50° con enfoque fijo desde 0,1 m, y puntero láser Clase II para marcar el punto medido.
- Memoria interna de 4 GB para unas 17.000 imágenes.
- IP54 y ensayo de caída de 2 m, en 290 g.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 96 × 96 px (9.216 píxeles)
- Sensibilidad térmica (NETD): menor a 50 mK
- Frecuencia de imagen: 25 Hz
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 1,35 mm
- Número F: F 1,0
- Campo de visión (FOV): 50° × 50°
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,1 m
- Cámara visual: 640 × 480 px (0,3 MP)

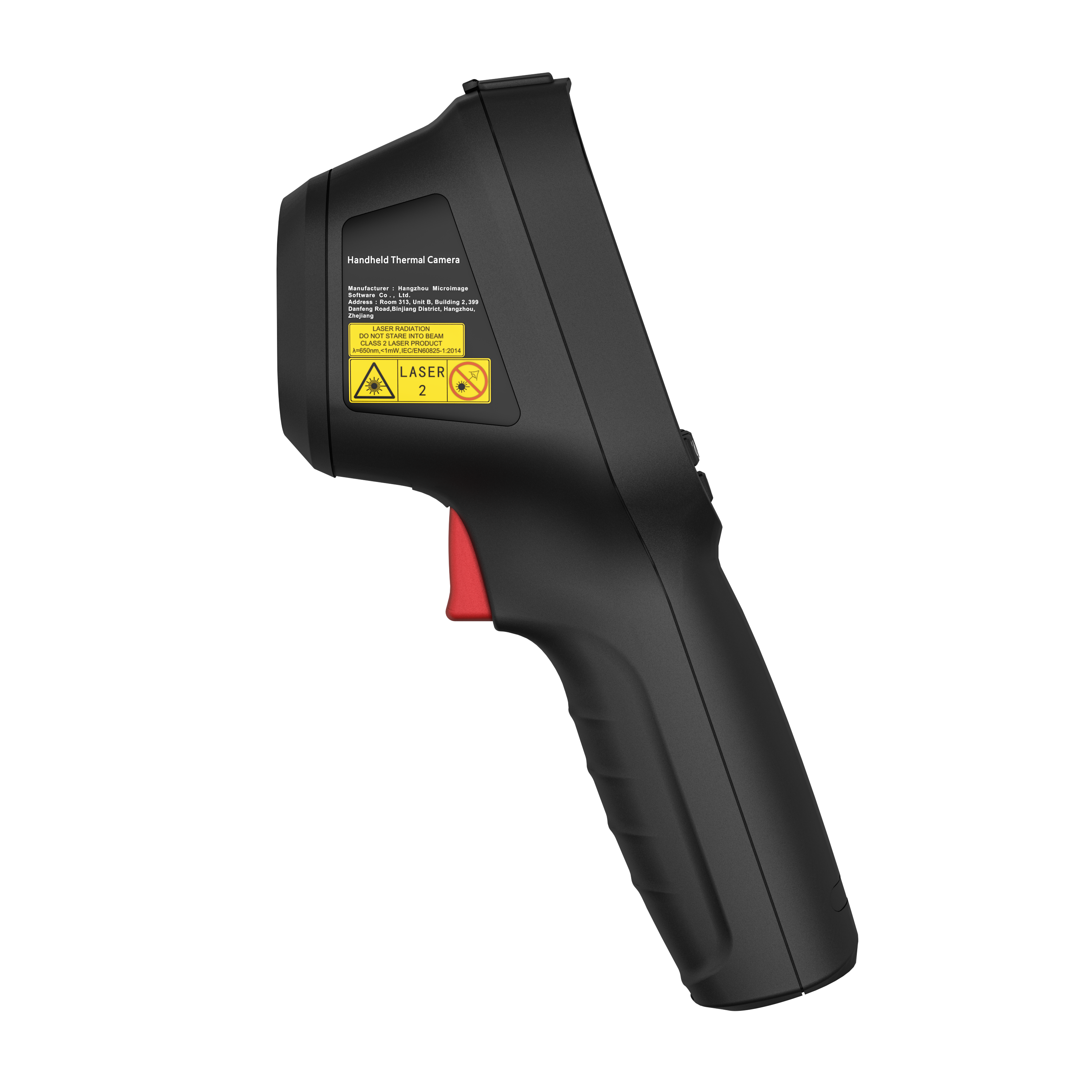

- Puntero láser: sí, Clase II
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 25 °C y objeto sobre 0 °C
- Modos de escena (SuperScene): Custom, Water Leak, Insulation, Floor Heating, Electrical Faults y Solar Panel
- Alarma de escena (Smart SuperScene Alarm): Water Leak, Insulation y Floor Heating
Sistema

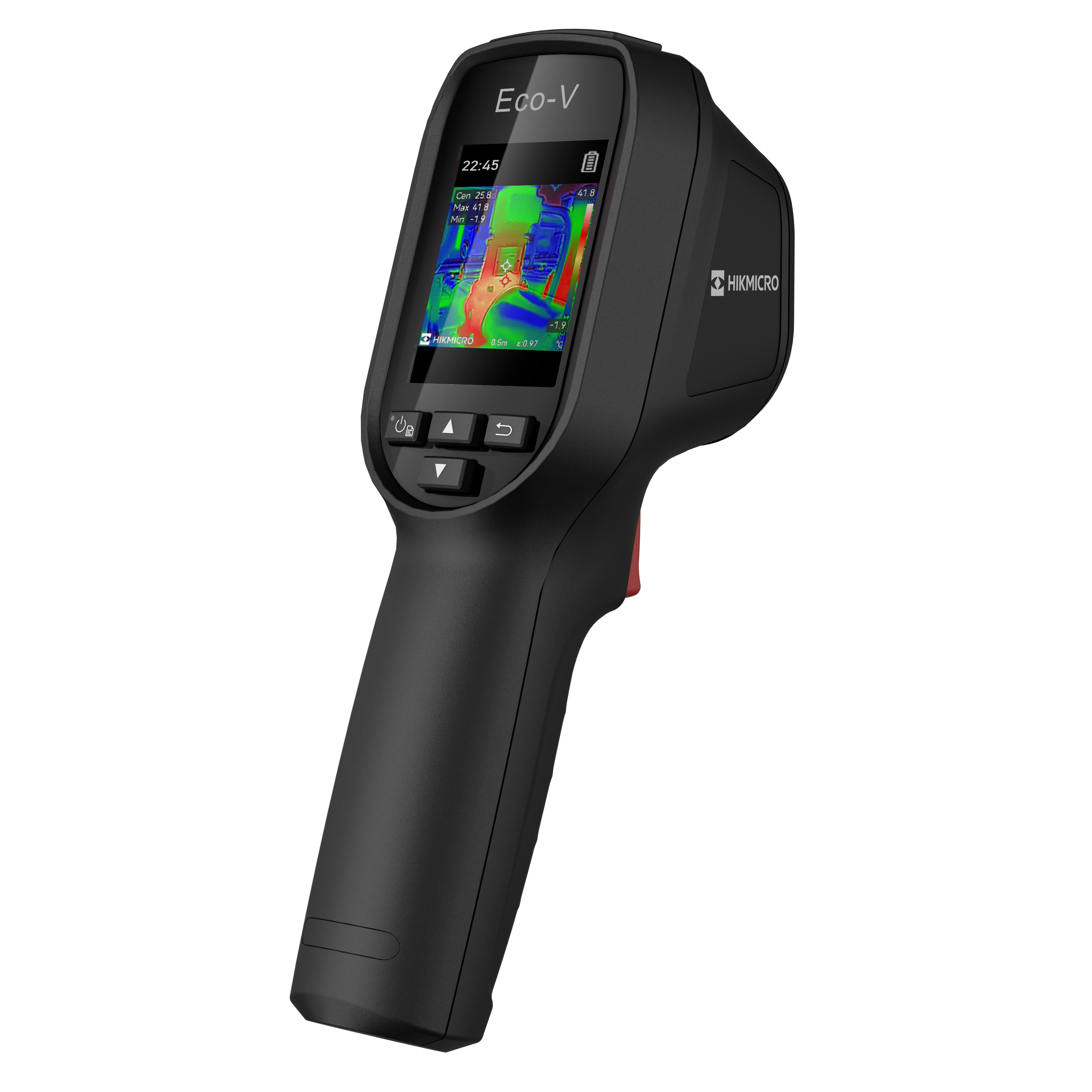

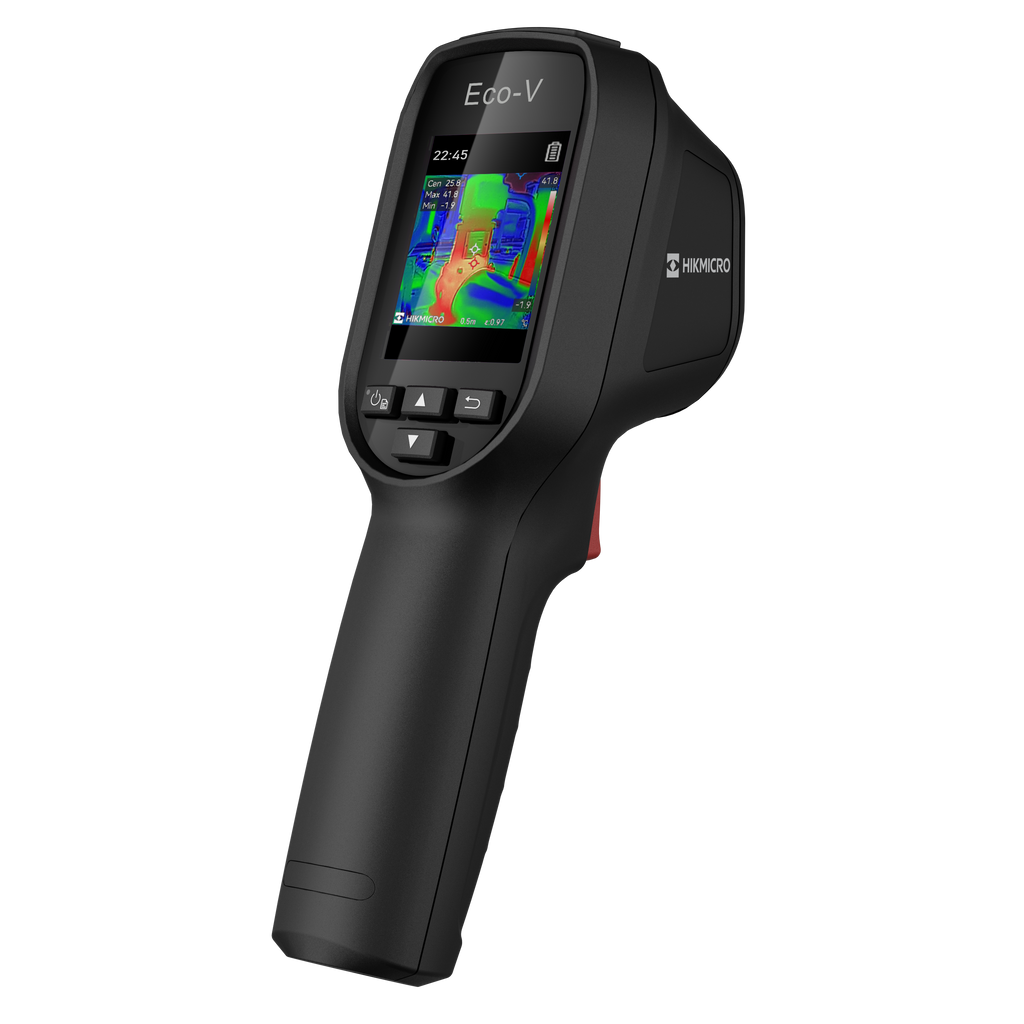

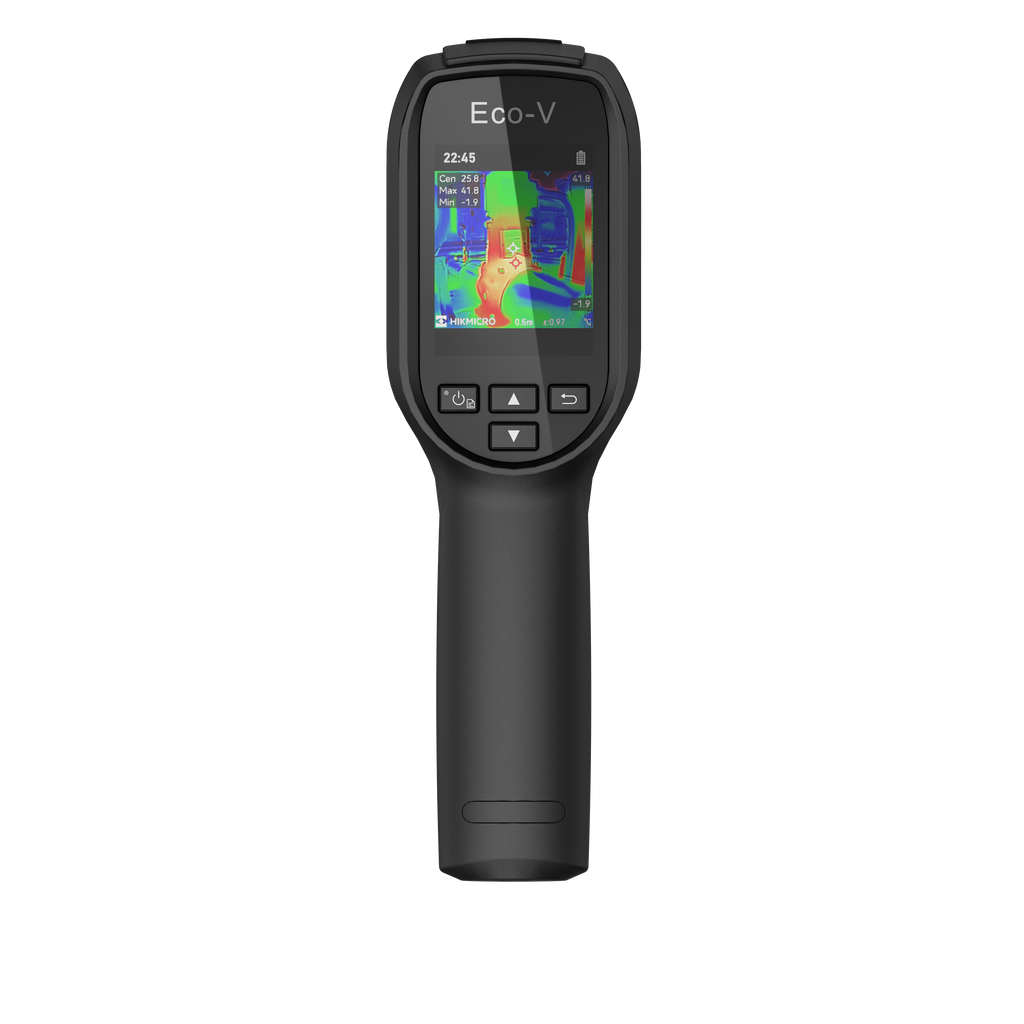

- Pantalla: LCD de 2,4 pulgadas, 240 × 320 px
- Modos de imagen: térmico, visual y fusión
- Almacenamiento: eMMC interna de 4 GB, máx. 17.000 imágenes
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas, y con el firmware al día arma también el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, también con el firmware al día
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 8 horas
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 290 g
- Dimensiones: 196 × 117 × 59 mm
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
