Descripción

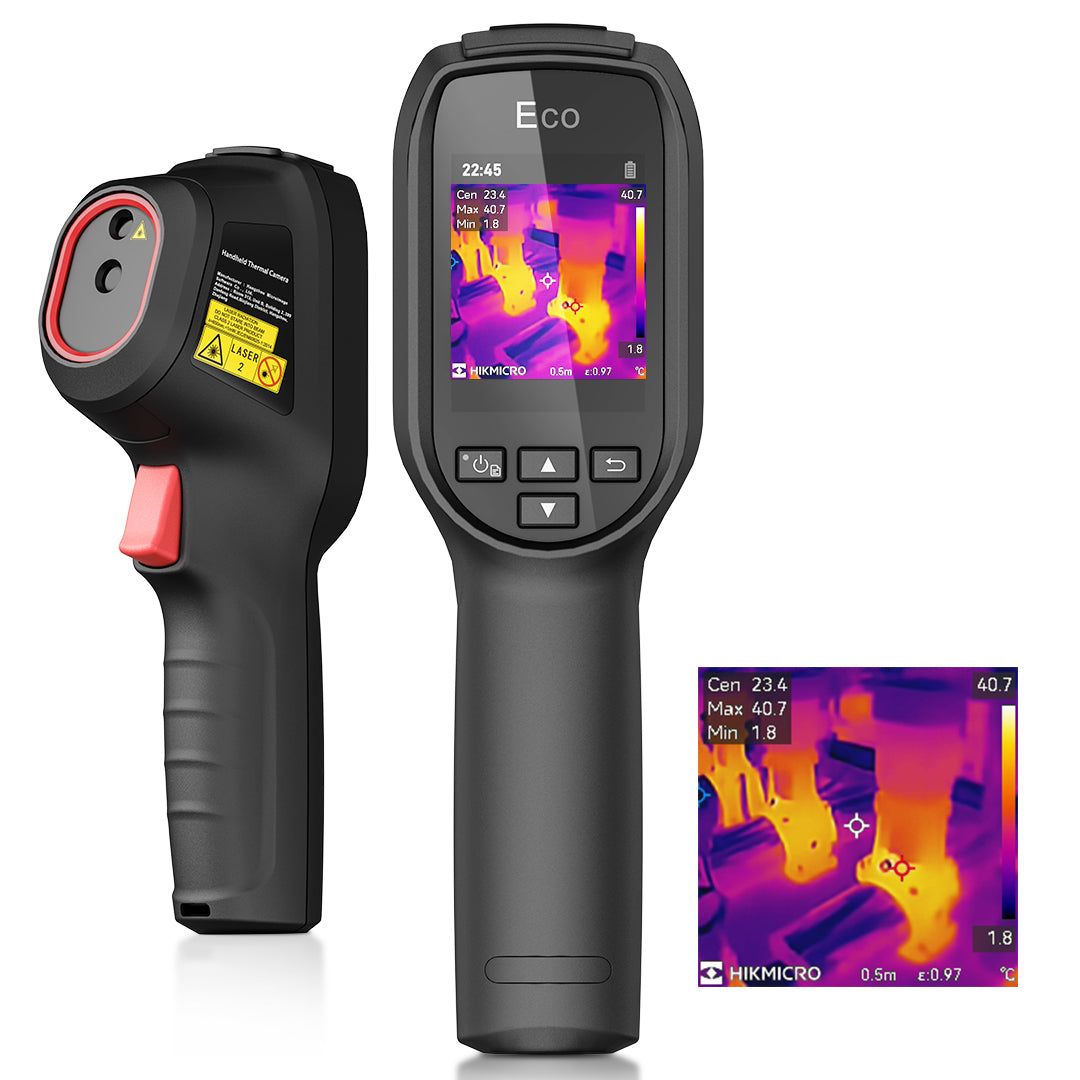

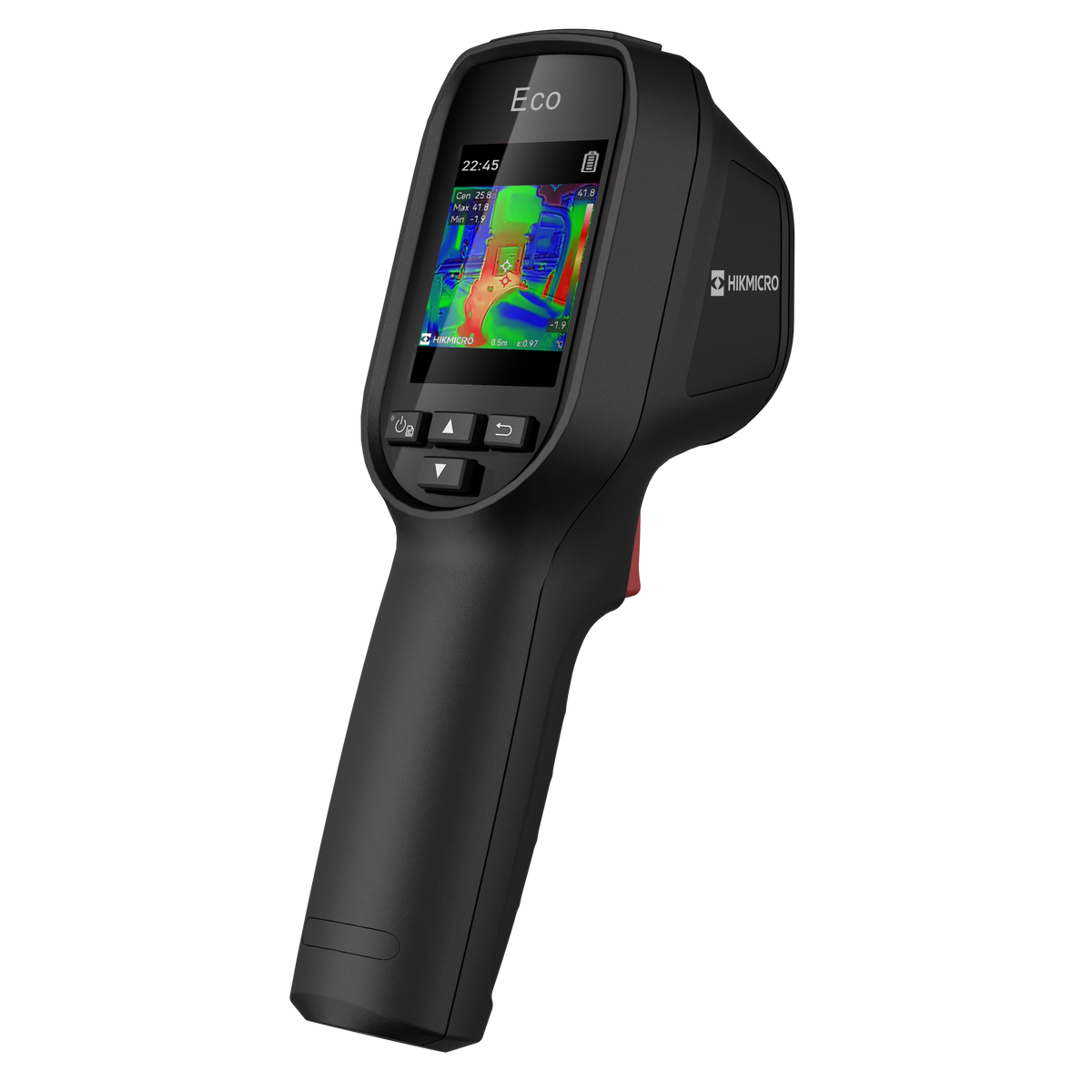

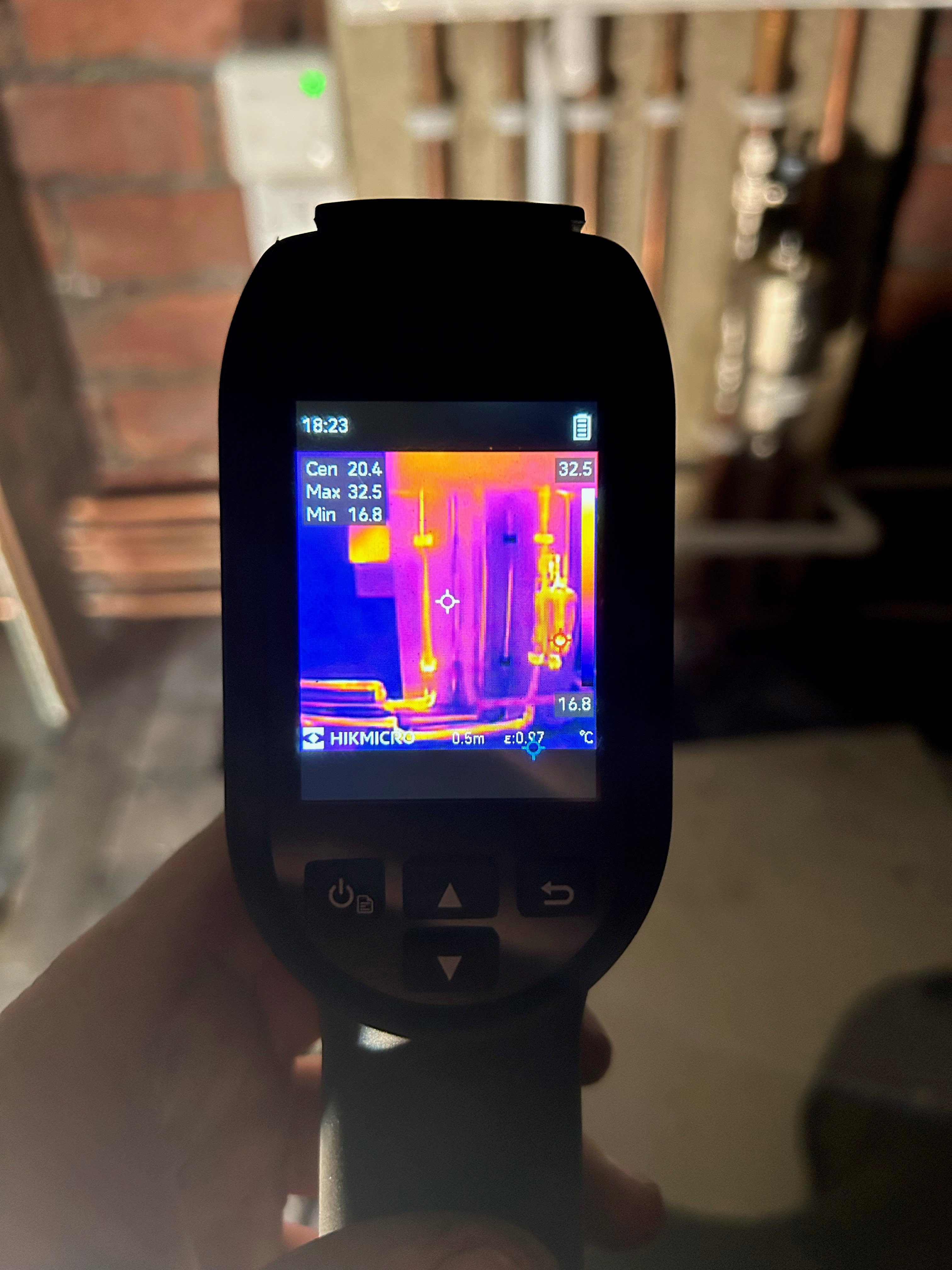

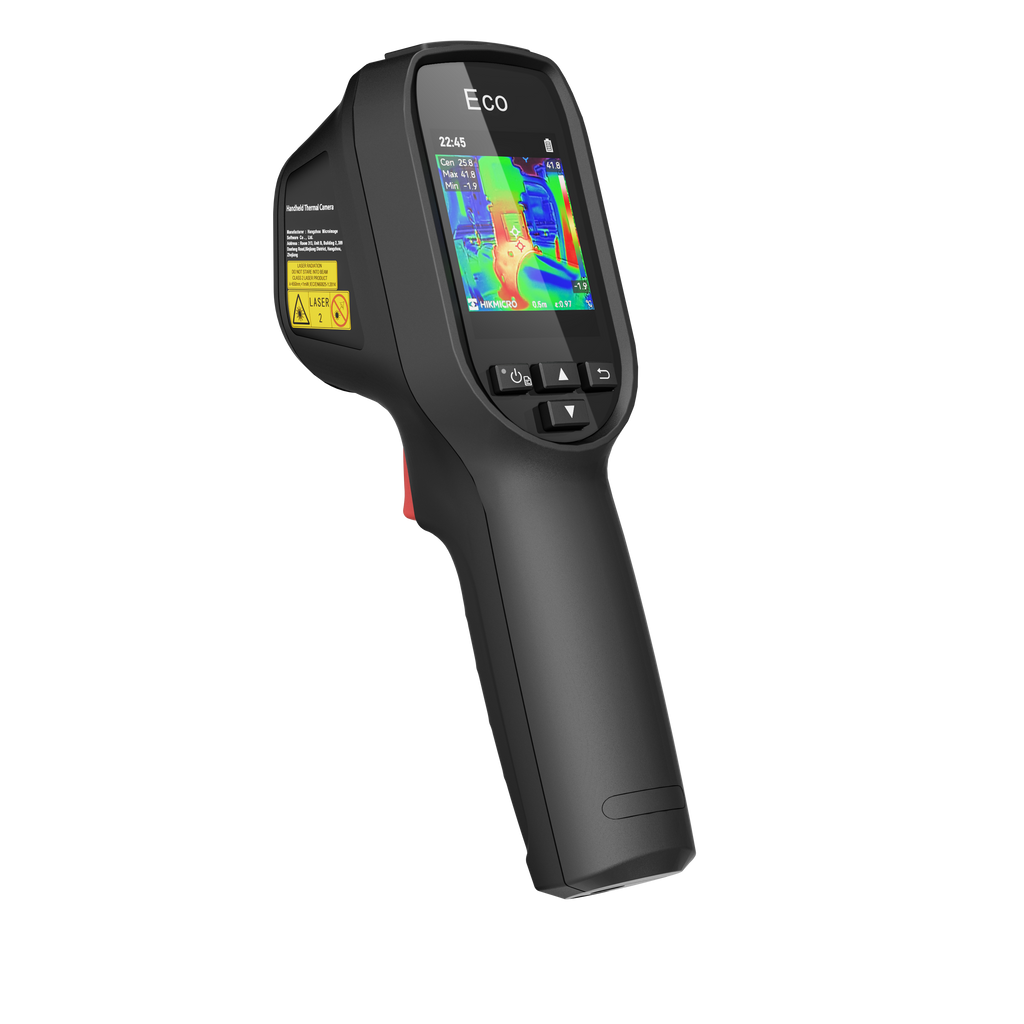

Antes de desarmar un tablero conviene saber en qué parte está el calor. El ECO es la cámara termográfica compacta de Hikmicro para revisión eléctrica y mantención de instalaciones: detector de 96 × 96 px, sensibilidad térmica menor a 50 mK y dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C. Trabaja solo en infrarrojo, sin cámara visual, y rinde unas 11 horas por carga, tres más que el ECO-V. Trae puntero láser Clase II y memoria interna de 4 GB para unas 17.000 imágenes.
Características principales

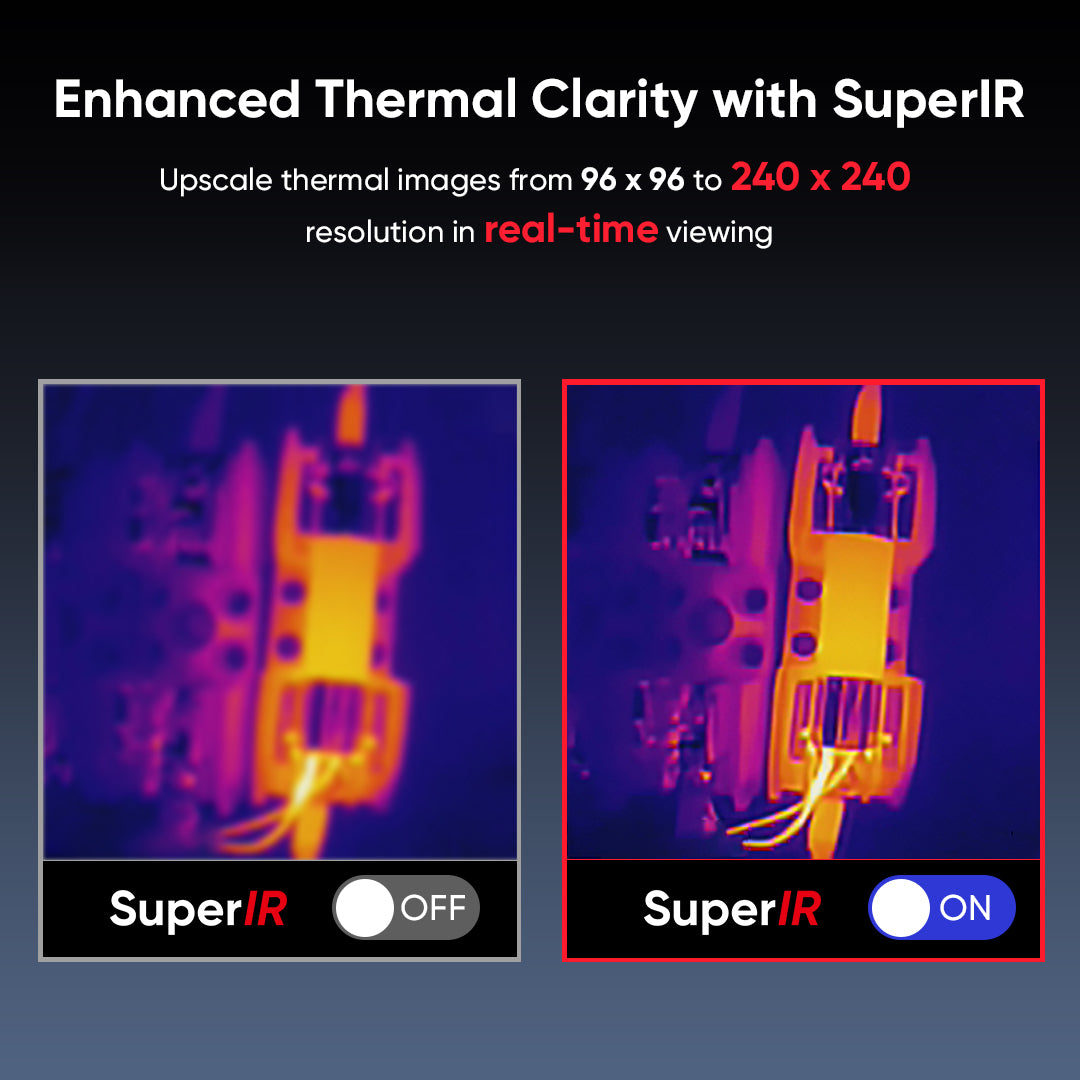

- Detector de 96 × 96 px, 9.216 píxeles reales. Es resolución de entrada: sirve para ubicar dónde está el calor, no para leer un objeto lejano con detalle.
- Sensibilidad térmica menor a 50 mK, medida a 25 °C con F# = 1,0. Separa el componente que empieza a calentar del que ya trabaja en régimen.
- Seis modos de escena preconfigurados: filtración de agua, aislación, losa radiante, fallas eléctricas y paneles solares, más uno que configuras tú. En los tres primeros la cámara avisa sola, con una alarma sobre umbral.

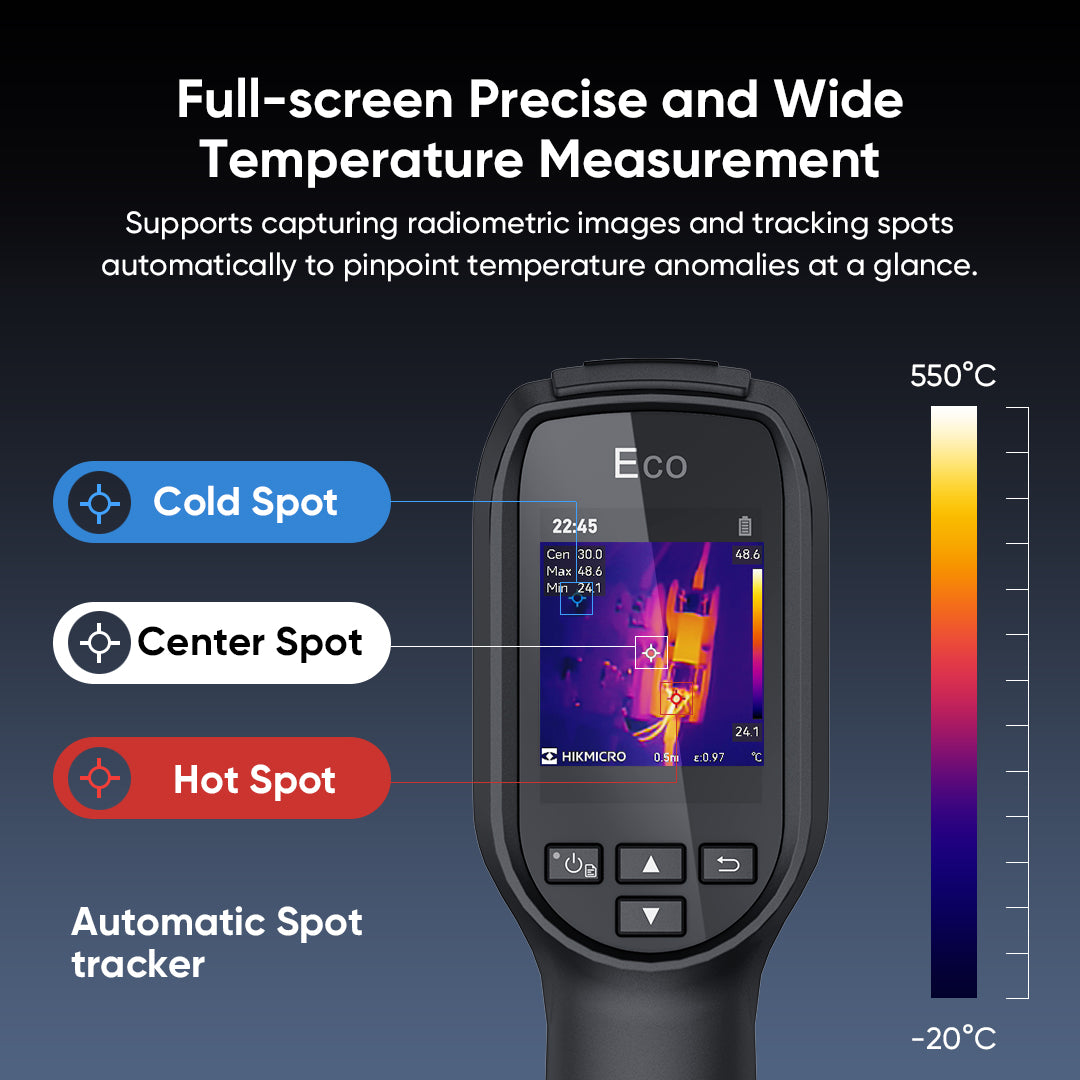

- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C. La misma cámara cubre el tablero de la mañana y el proceso caliente de la tarde.
- Exactitud de máx. (±2 °C, ±2 %), con temperatura ambiente de 25 °C y objeto sobre 0 °C. El informe de mantención sale con número, no solo con imagen.
- Imagen solo infrarroja, sin cámara visual. Si el informe necesita la foto del equipo junto a la térmica, el modelo es el ECO-V.
- Autonomía de unas 11 horas por carga. Son tres horas más que el ECO-V, y esa diferencia es exactamente lo que cuesta la cámara visual.

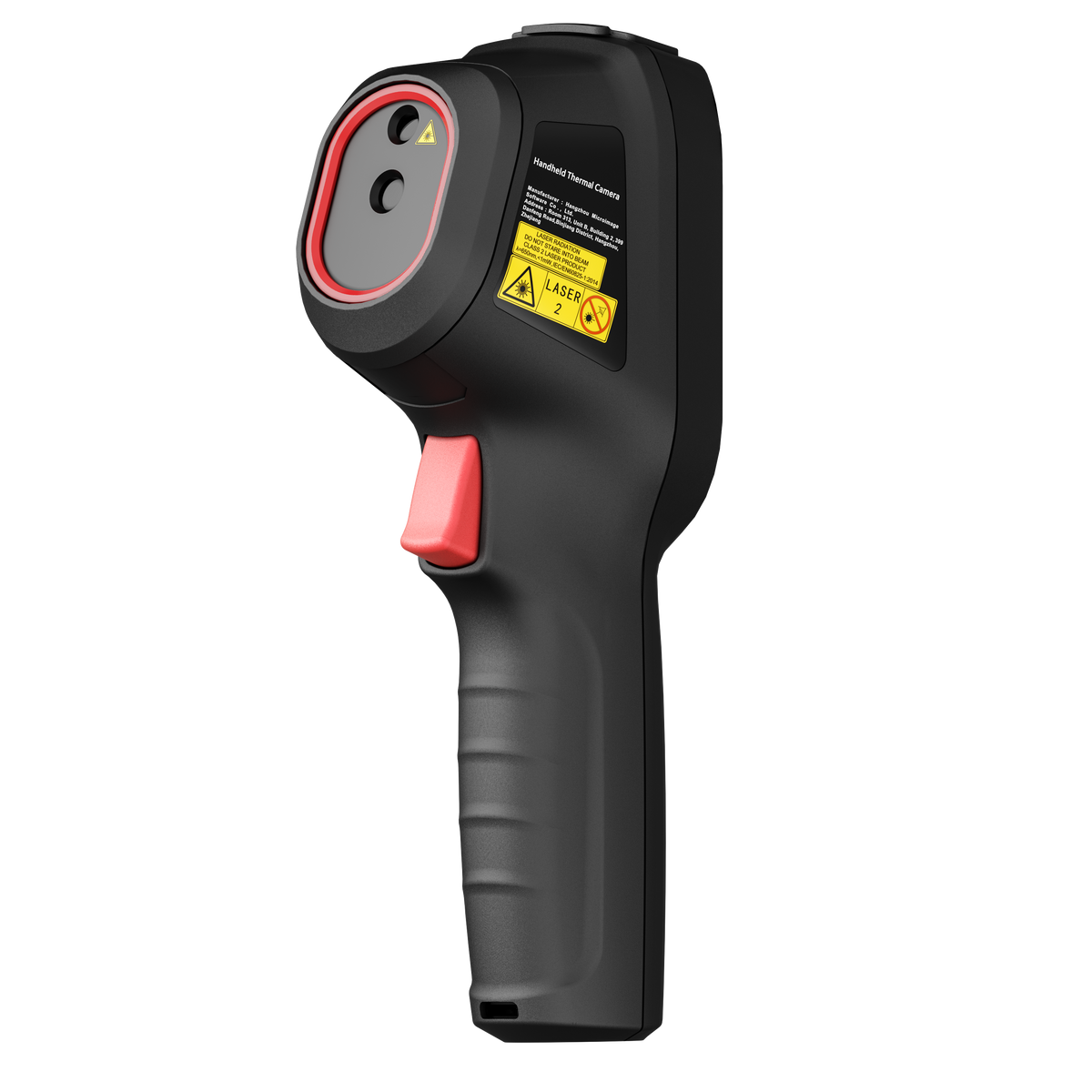

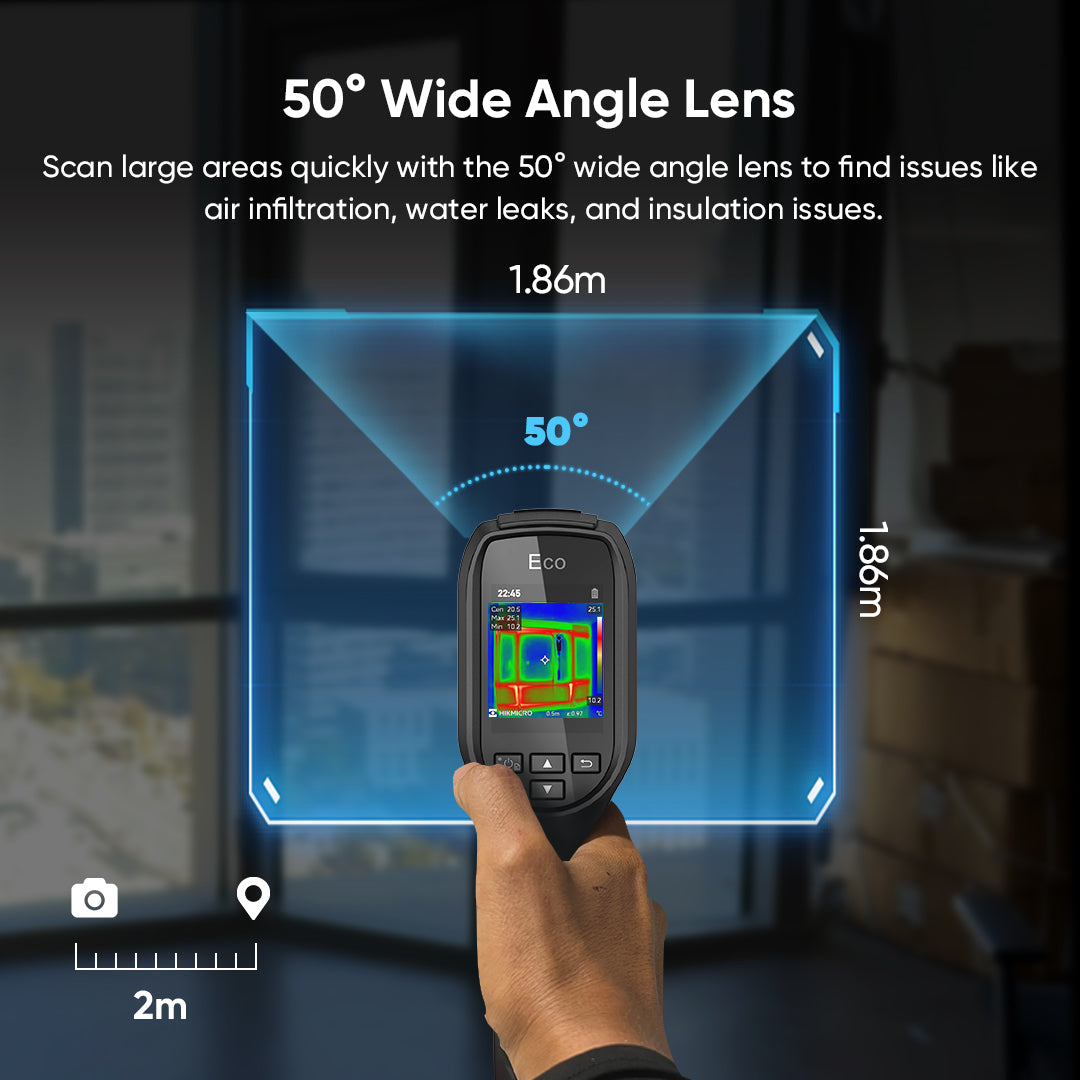

- Campo cuadrado de 50° × 50° con enfoque fijo desde 0,1 m, y puntero láser Clase II para marcar el punto que estás midiendo.
- Memoria interna de 4 GB para unas 17.000 imágenes. La jornada completa cabe adentro sin tarjeta.

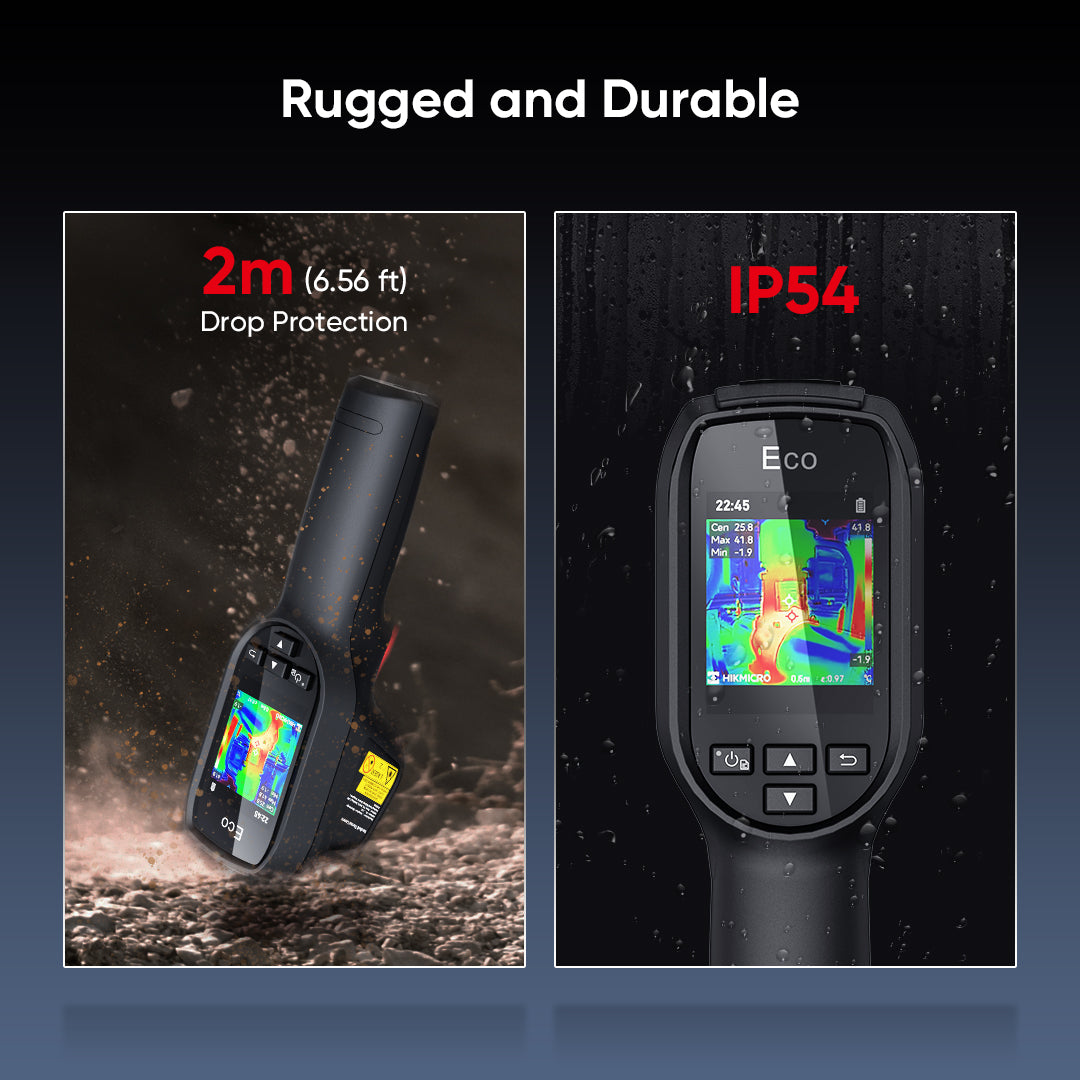

- IP54 y ensayo de caída de 2 m, en 290 g.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 96 × 96 px (9.216 píxeles)
- Sensibilidad térmica (NETD): menor a 50 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 1,35 mm
- Número F: F 1,0
- Campo de visión (FOV): 50° × 50°
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,1 m
- Cámara visual: no tiene

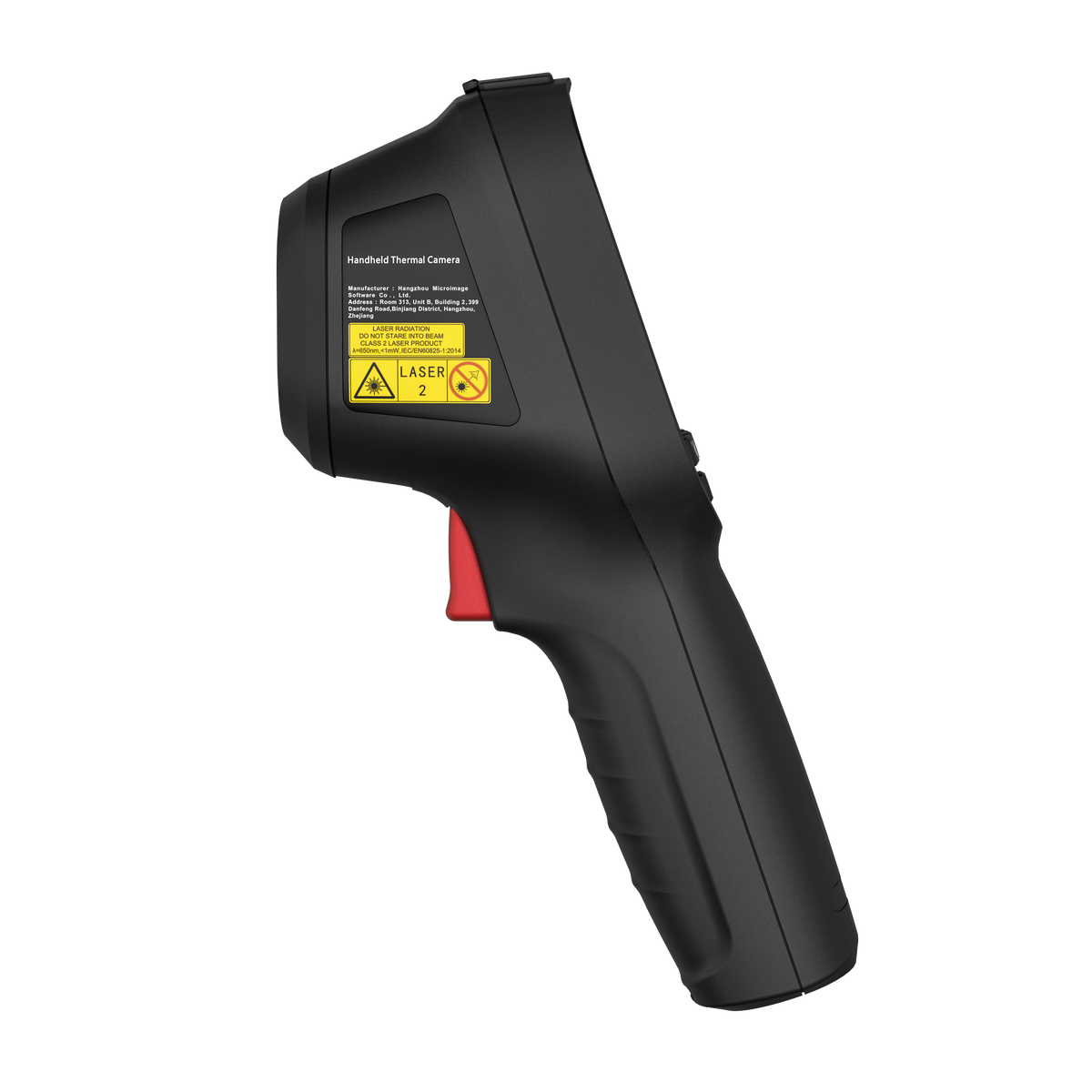

- Puntero láser: sí, Clase II
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 25 °C y objeto sobre 0 °C
- Modos de escena (SuperScene): Custom, Water Leak, Insulation, Floor Heating, Electrical Faults y Solar Panel
- Alarma de escena (Smart SuperScene Alarm): Water Leak, Insulation y Floor Heating
Sistema

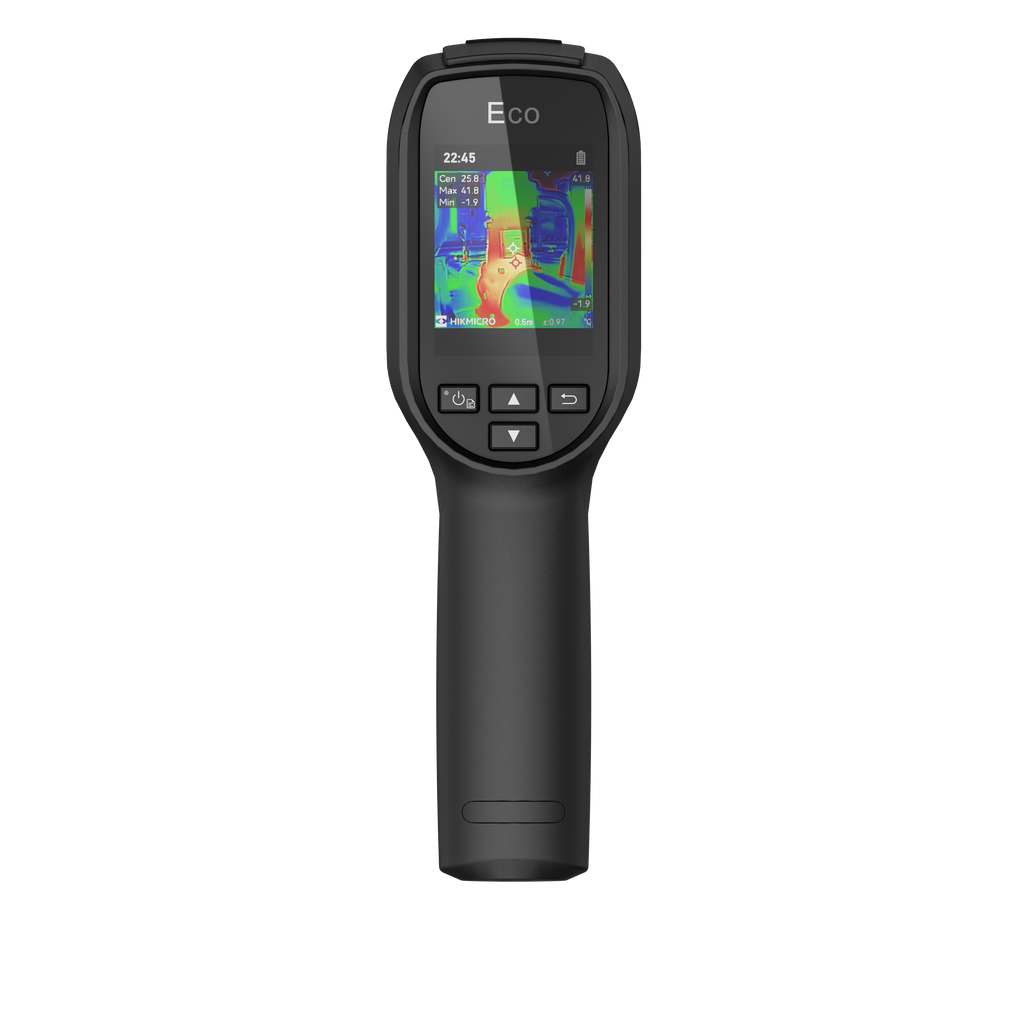

- Pantalla: LCD de 2,4 pulgadas, 240 × 320 px

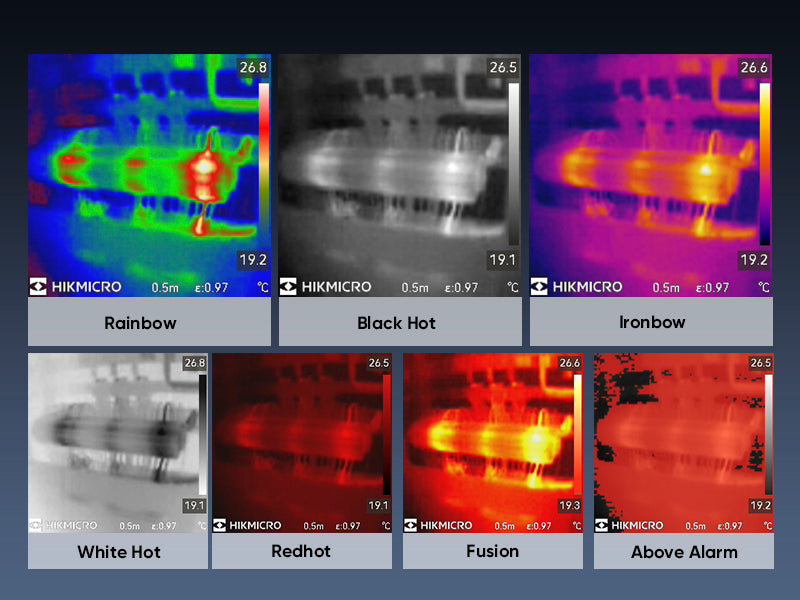

- Modos de imagen: térmico
- Almacenamiento: eMMC interna de 4 GB, máx. 17.000 imágenes

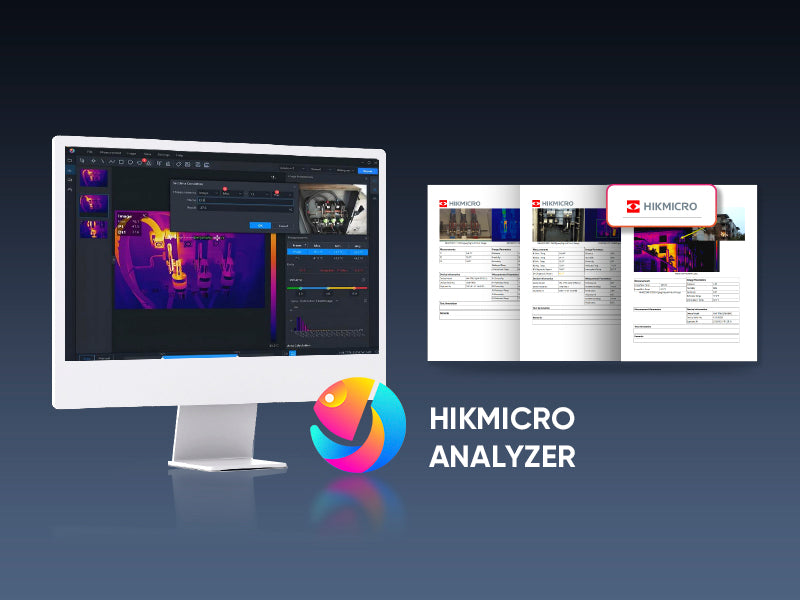

- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas, y con el firmware al día arma también el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, también con el firmware al día
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 11 horas
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 290 g
- Dimensiones: 196 × 117 × 59 mm
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
