Descripción

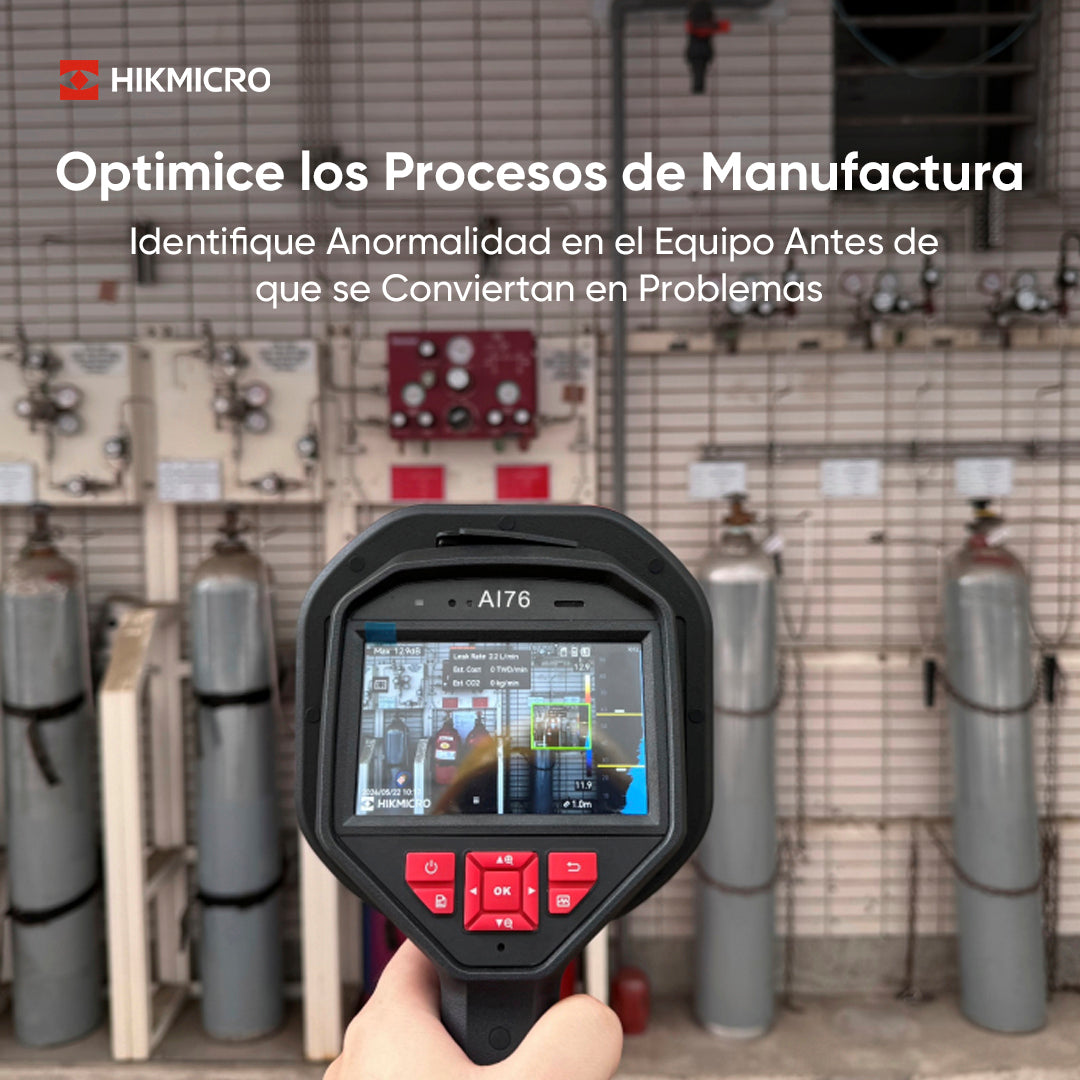

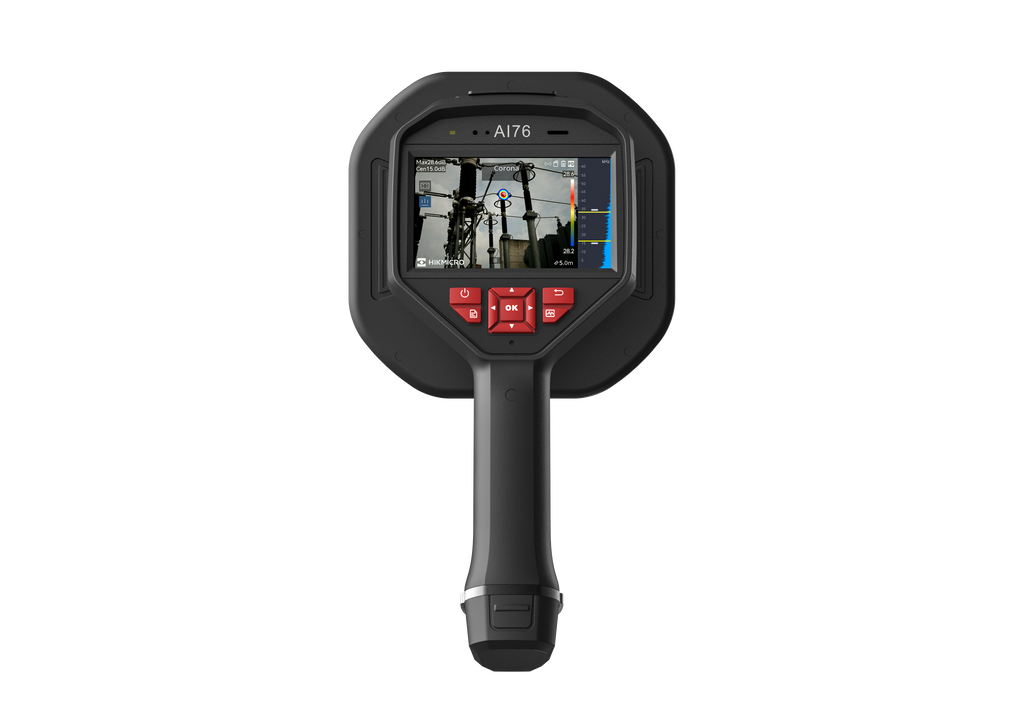

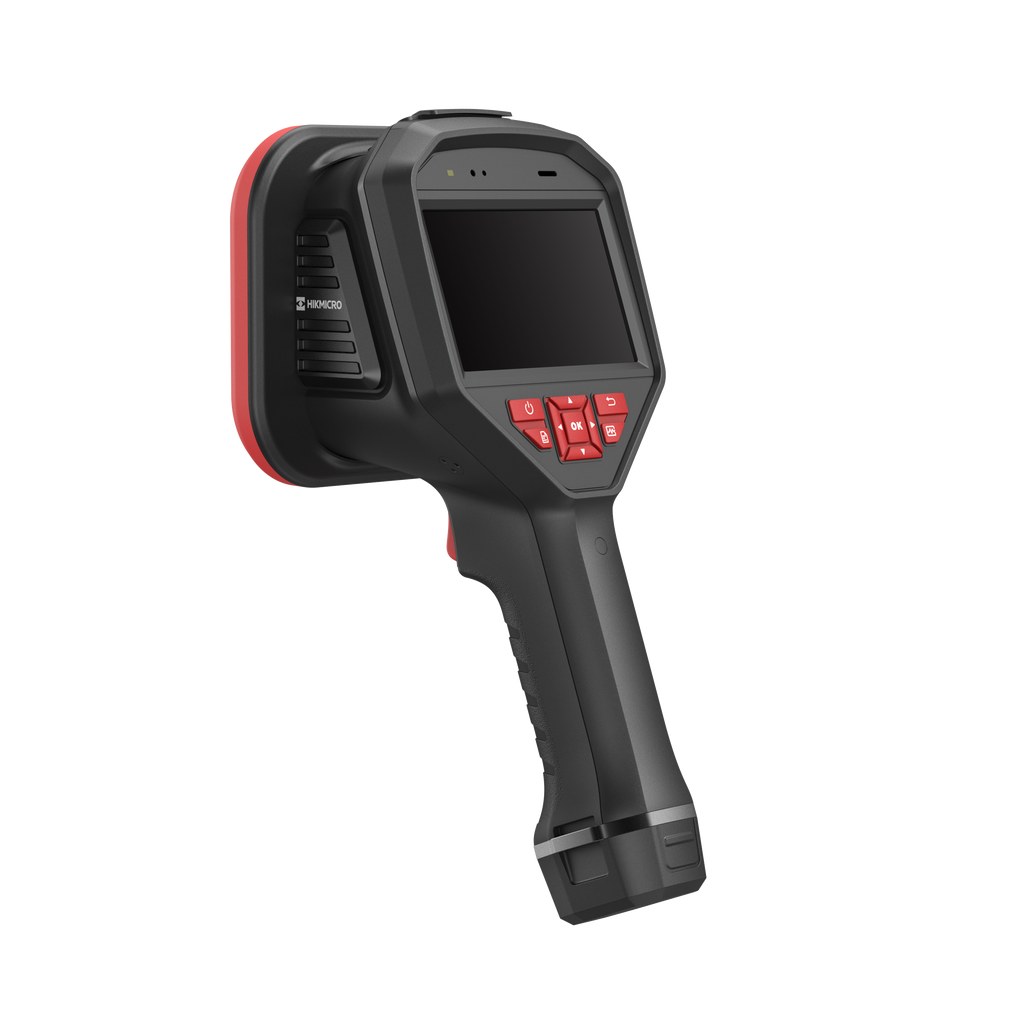

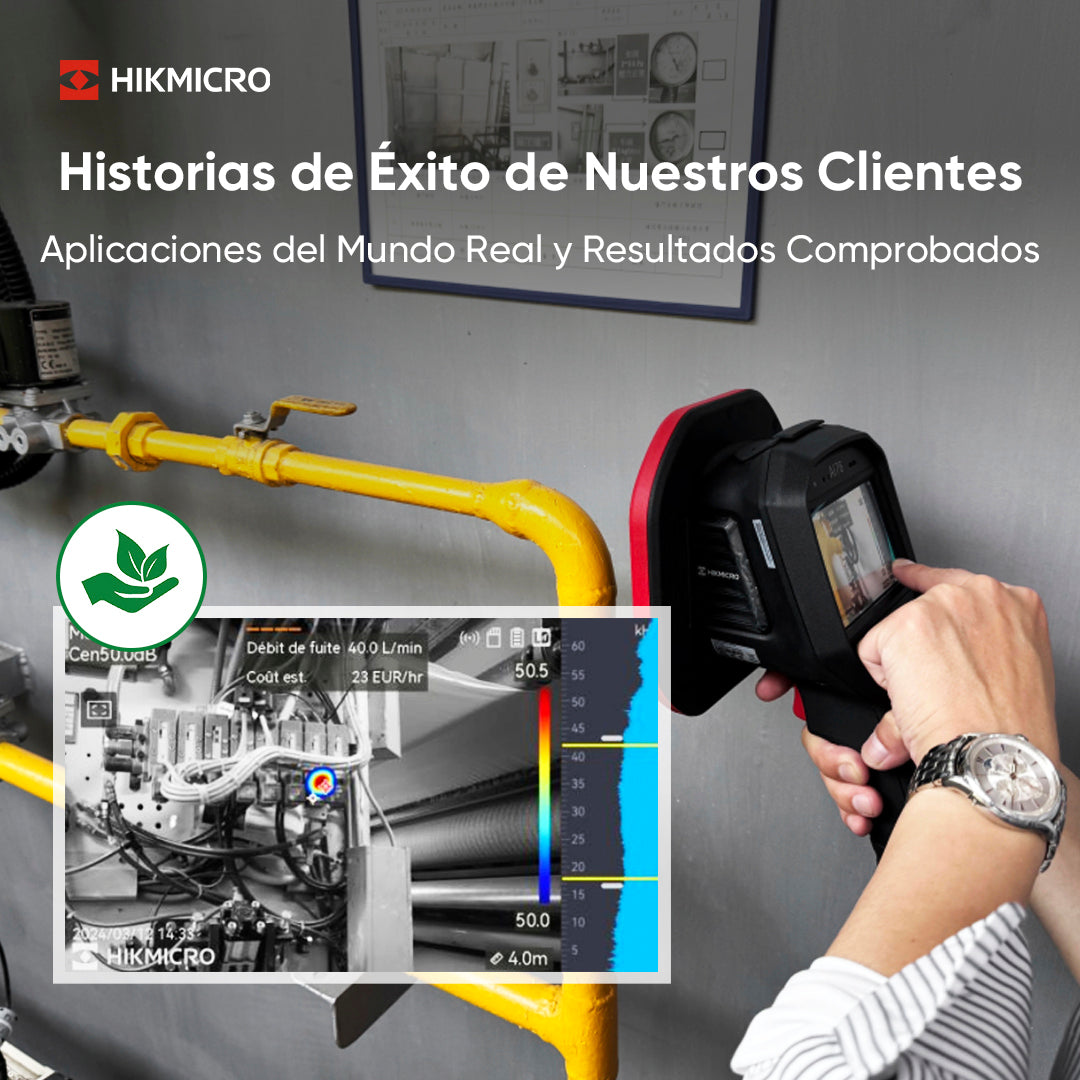

El AI76 es la cámara acústica de mano de Hikmicro para localización de fugas de aire comprimido y para detección de descargas parciales, con un arreglo de 136 micrófonos MEMS. Detecta de 0,3 m a 150 m y llega a fugas de 0,0047 l/min a 6 bar medidas a 0,5 m: un caudal 1,7 veces menor que el mínimo del AI56, que monta 64 micrófonos. En descargas parciales detecta de forma automática a 50 y 60 Hz, sobre corona, partícula, flotante y superficial. Pesa 1.200 g y rinde unas 2 horas por batería, con dos baterías incluidas.
Características principales

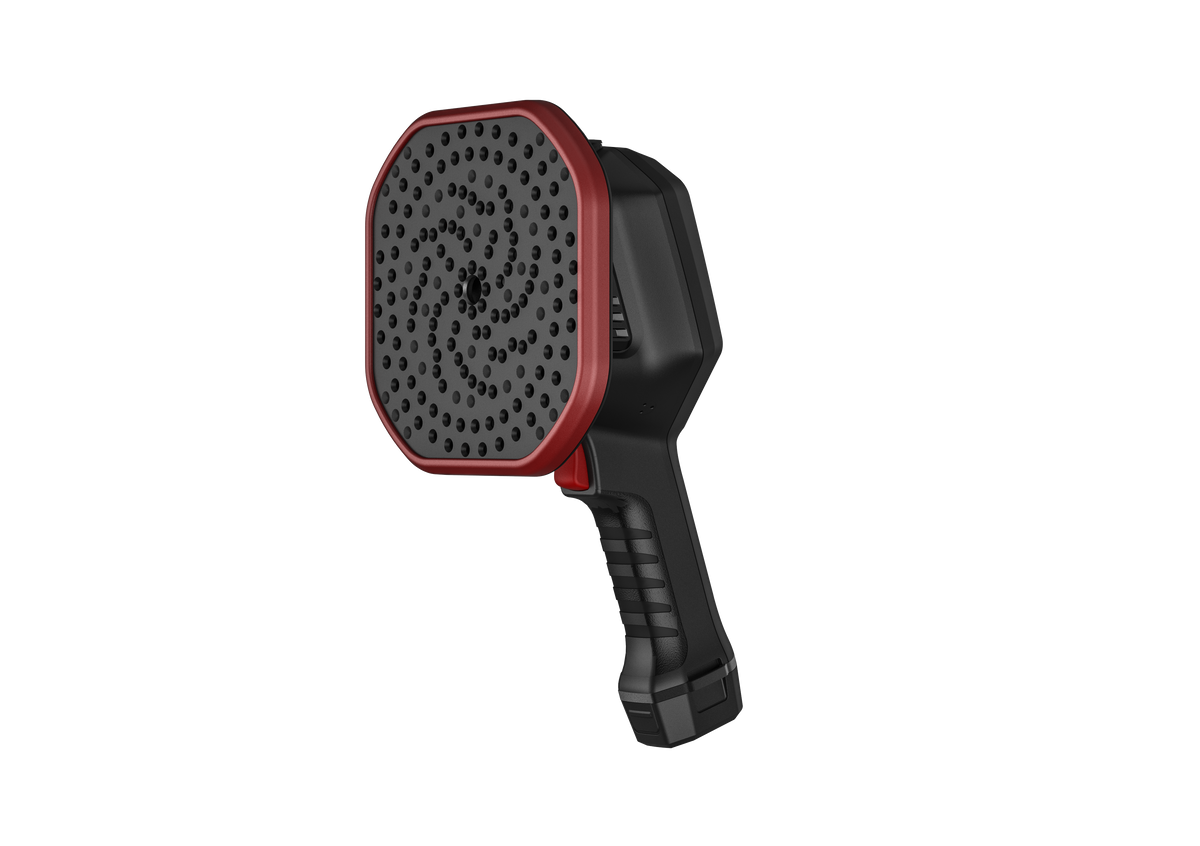

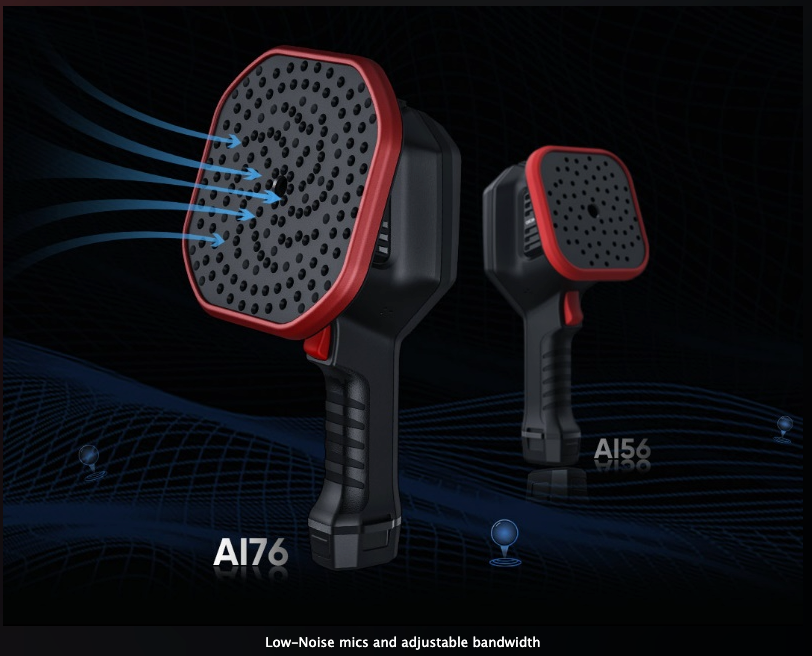

- Arreglo de 136 micrófonos MEMS con muestreo de 192 kHz. Más del doble de los 64 del AI56, y eso es lo que baja el caudal mínimo que alcanza a distinguir.
- Detecta fugas sobre 0,0047 l/min a 6 bar medidas a 0,5 m, y sobre 0,0073 l/min a 5 bar medidas a 1 m.

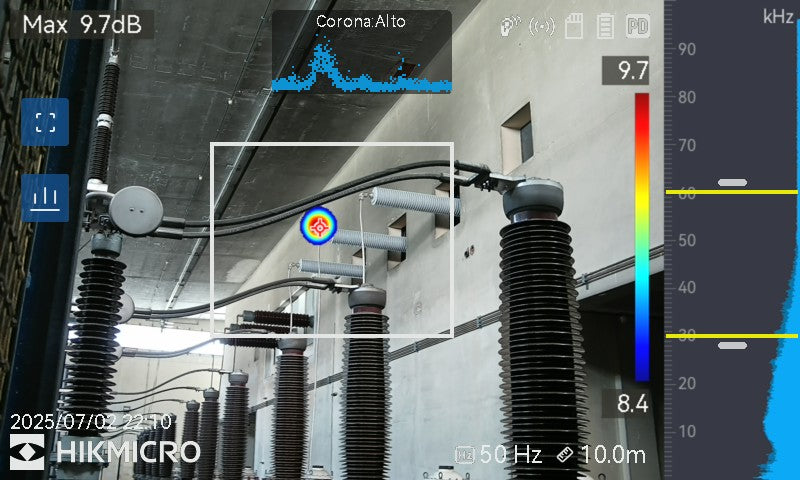

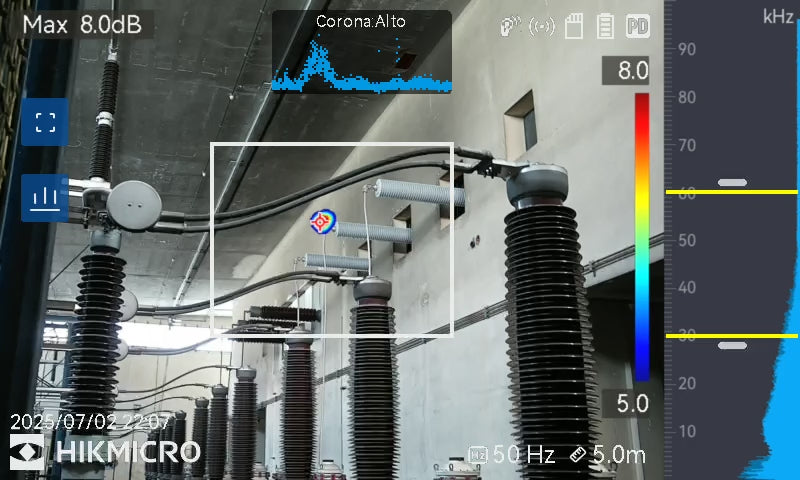

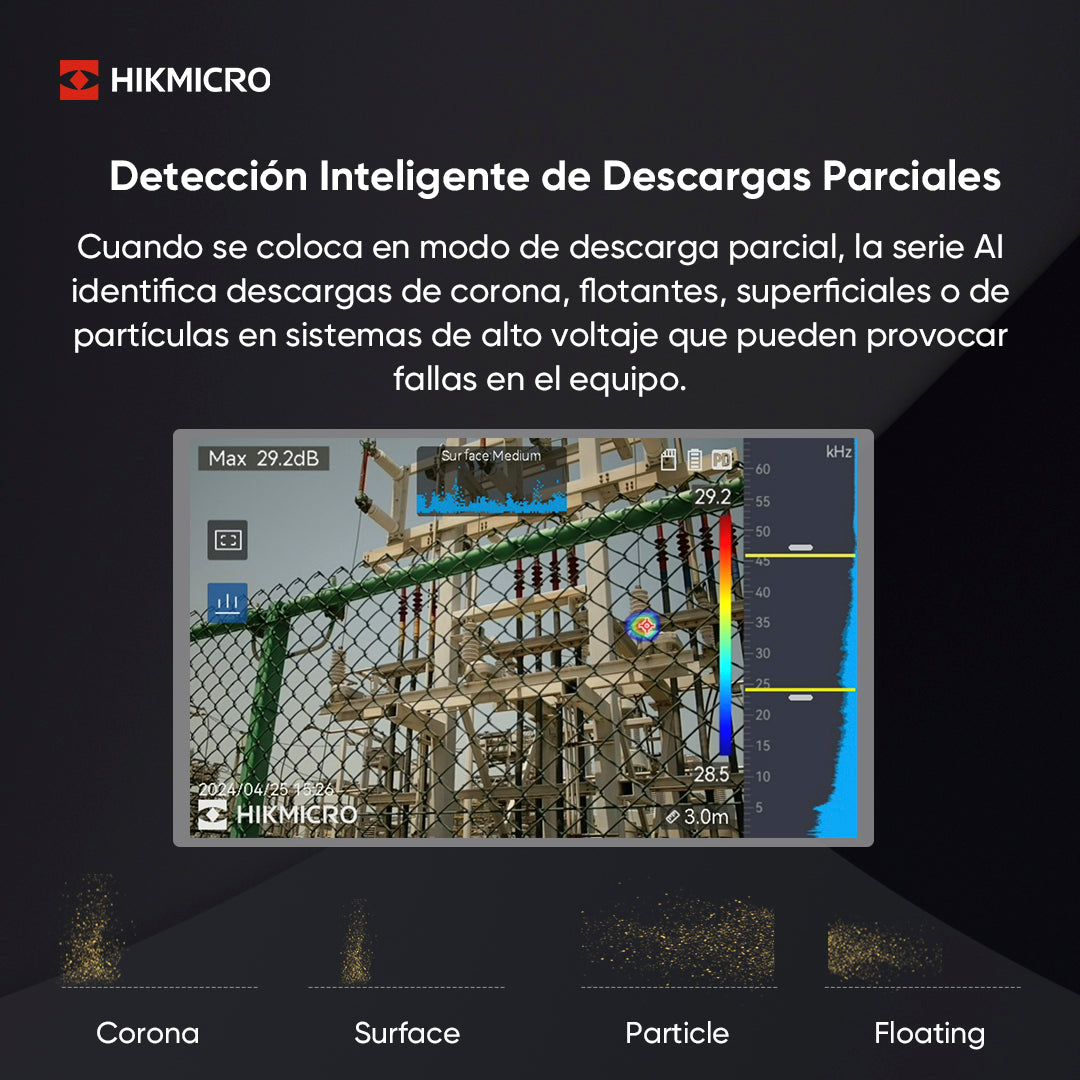

- Detección automática de descargas parciales a 50 y 60 Hz, sobre corona, partícula, flotante y superficial. El mismo equipo sirve en la sala de compresores y en la subestación.
- Rango de detección de 0,3 m a 150 m. Inspeccionas una línea elevada desde el piso, sin andamio ni permiso de altura.
- Rango de frecuencia ajustable de 0 kHz a 96 kHz. Mueves la banda hasta que la fuente aparece y el compresor de al lado desaparece.
- Rango dinámico de menos de -15 dB a más de 120 dB, con indicación de punto máximo sobre la imagen.
- Imagen acústica de 800 × 480 px a 25 fps, con zoom digital continuo de 1× a 16× y ocho paletas acústicas.
- Cámara visual de 5 MP con campo de visión de 50,2° × 35,4°. La mancha acústica queda sobre la foto del equipo real, que es lo que después va al informe.

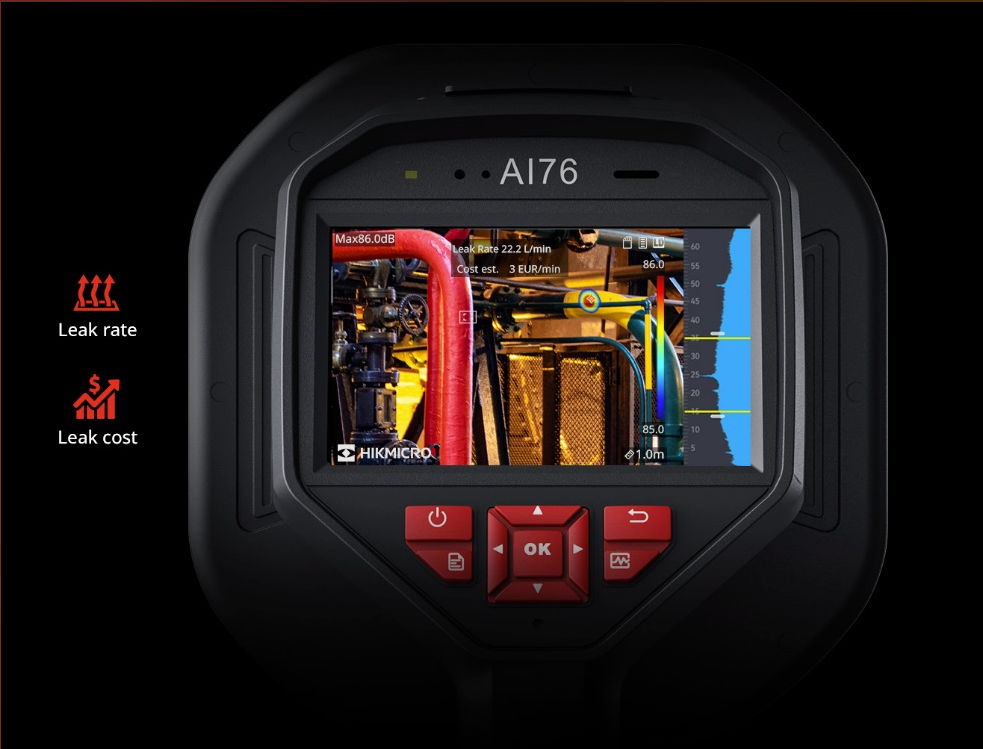

- Los informes se arman en HIKMICRO Analyzer Acoustic, el software de PC del fabricante: clasifica las descargas parciales y calcula lo que cuesta cada fuga. El fabricante lo declara sin costo adicional ni cuotas periódicas.
- Unas 2 horas de autonomía por batería, con dos baterías incluidas. IP54 y ensayo de caída de 1,2 m.
Especificaciones técnicas
Módulo acústico
- Arreglo de micrófonos MEMS: 136
- Resolución de imagen acústica: 800 × 480 px
- Rango de frecuencia: 0 kHz a 96 kHz, ajustable
- Frecuencia de muestreo MEMS: 192 kHz
- Frecuencia de imagen acústica: 25 fps
Medición y análisis
- Rango de detección: 0,3 m a 150 m
- Fuga mínima detectable a 6 bar: sobre 0,0047 l/min, medida a 0,5 m
- Fuga mínima detectable a 5 bar: sobre 0,0073 l/min, medida a 1 m
- Sensibilidad: de menos de -15 dB a más de 120 dB
- Indicación de intensidad sonora: punto máximo (Peak Point)
- Detección de descargas parciales: automática, 50 / 60 Hz
- Tipos de descarga: corona, de partícula, flotante y superficial
Imagen y pantalla
- Cámara visual: 2688 × 1944 px (5 MP)
- Campo de visión de la cámara: 50,2° × 35,4°
- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Brillo de pantalla: manual o automático
- Zoom digital: 1× a 16× continuo
- Paletas acústicas: White Black, Black White, Rainbow, Fusion, Ironbow, Red Black, Rain y Blue Red
Almacenamiento y conectividad
- Medio de almacenamiento: tarjeta SD extraíble de 64 GB
- Capacidad de imágenes: 18.000 imágenes
- Capacidad de video: 60 horas en MP4
- Anotaciones: nota de voz de hasta 60 segundos y nota de texto de hasta 255 caracteres
- Wi-Fi: sí
- Bluetooth: 4.1
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- Software de análisis en PC: HIKMICRO Analyzer Acoustic, el software del fabricante para imagen acústica. Clasifica descargas parciales y calcula el costo de la fuga. Genera informes por lote. El fabricante lo declara sin costo adicional ni cuotas periódicas
- Software de imagen e informes: HIKMICRO Analyzer, de licencia gratuita del fabricante, que también abre las imágenes acústicas. Requiere Windows de 64 bits
Alimentación
- Tipo de batería: litio recargable y desmontable
- Baterías incluidas: 2
- Autonomía: aprox. 2 horas por batería
- Tiempo de carga: 5 horas a carga completa, con 5 V CC y 2 A por USB
General
- Grado de protección: IP54
- Ensayo de caída: 1,2 m
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3 y EN 61326-1
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 1.200 g
- Dimensiones: 310,4 × 165 × 117 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-AP5DN-W/W-AI76
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
