Descripción

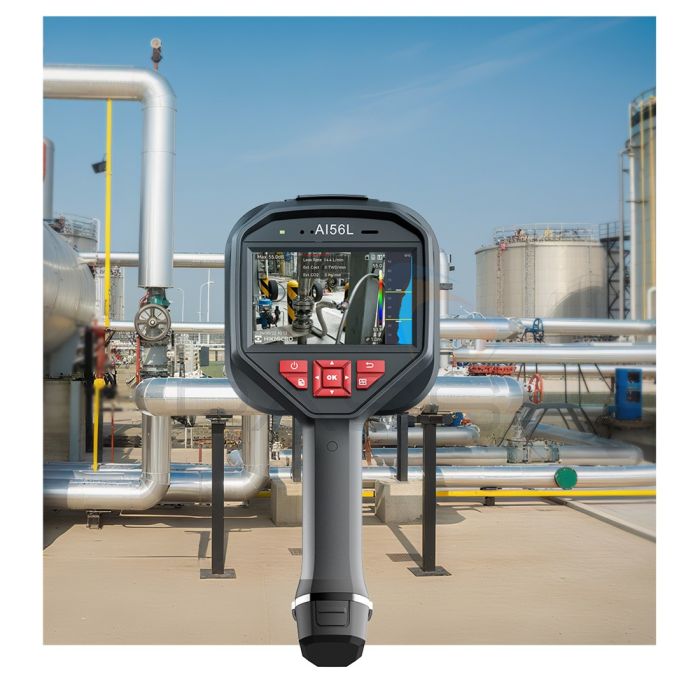

El AI56L es la cámara acústica de mano de Hikmicro para localización de fugas de aire comprimido y gas. Su arreglo de 64 micrófonos MEMS forma una imagen acústica de 800 × 480 px y trabaja de 0,3 m a 150 m, con un caudal mínimo detectable de 0,008 l/min a 6 bar medido a 0,5 m. Es el mismo equipo del AI56 sin detección de descargas parciales: mismo detector, mismo cuerpo y la misma sensibilidad de fuga. Si tu inspección incluye subestaciones o tableros de media tensión, el modelo es el AI56.
Características principales

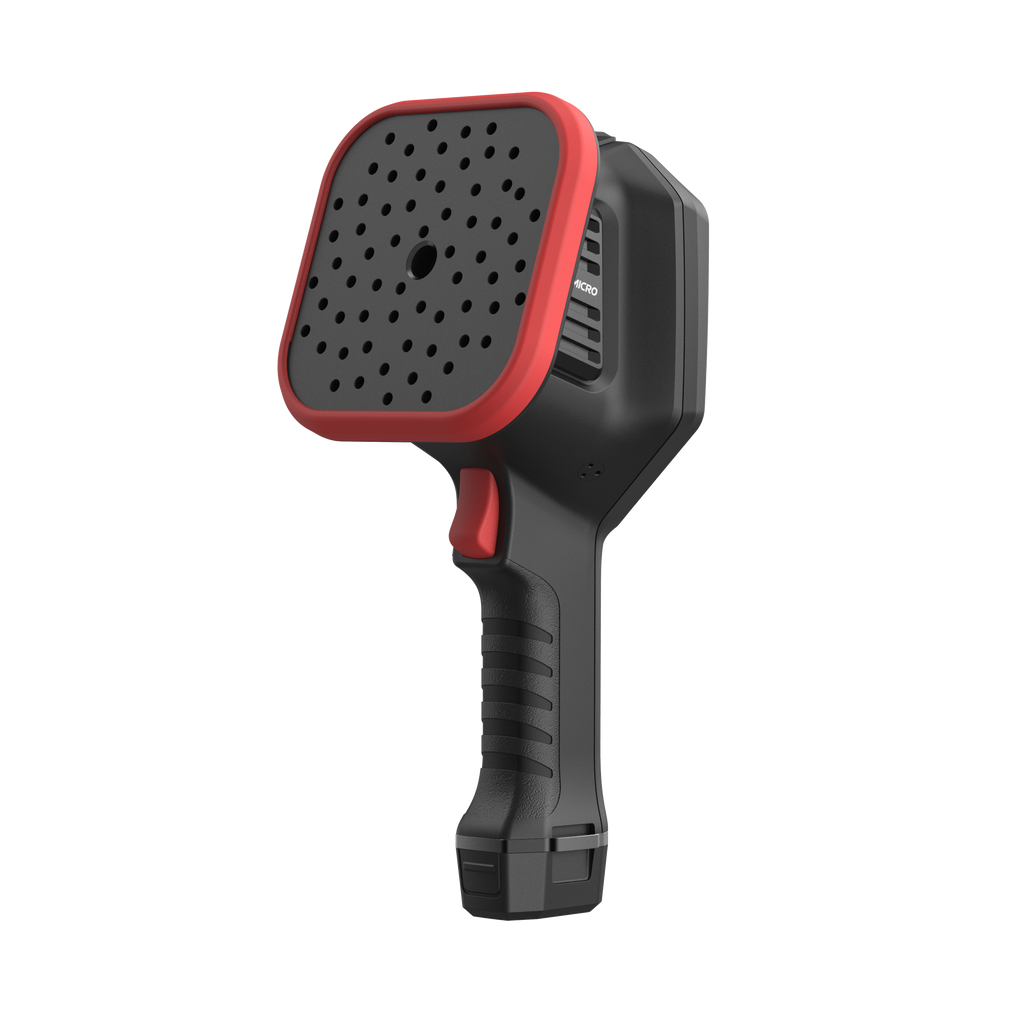

- Arreglo de 64 micrófonos MEMS de bajo ruido, con muestreo de 192 kHz. Localiza la fuente de sonido en tiempo real sobre la imagen visual.
- No detecta descargas parciales. Para inspección eléctrica el modelo es el AI56, que sí las detecta de forma automática a 50 y 60 Hz y clasifica cuatro tipos de descarga.
- Rango de detección de 0,3 m a 150 m. Inspeccionas una línea elevada desde el piso, sin andamio ni permiso de altura.
- Detecta fugas sobre 0,008 l/min a 6 bar medidas a 0,5 m, y sobre 0,013 l/min a 5 bar medidas a 1 m. Es la misma sensibilidad que el AI56.
- Rango de frecuencia ajustable de 0 kHz a 96 kHz. Mueves la banda hasta que la fuga aparece y el compresor de al lado desaparece.
- Rango dinámico de menos de -15 dB a más de 120 dB. Cubre desde la fuga tenue hasta la sala de máquinas.
- Imagen acústica de 800 × 480 px a 25 fps, con zoom digital continuo de 1,0× a 16,0× y ocho paletas acústicas.
- Estimación en tiempo real del caudal y del costo de la fuga. El informe sale con el número que justifica la reparación ante quien firma.
- Tarjeta SD ampliable a 128 GB para 20.000 imágenes y 60 horas de video, con dos baterías intercambiables de unas 3,5 horas cada una y base de carga.
Especificaciones técnicas
Módulo acústico
- Arreglo de micrófonos MEMS: 64, de bajo ruido
- Resolución de imagen acústica: 800 × 480 px
- Rango de frecuencia: 0 kHz a 96 kHz, ajustable
- Frecuencia de muestreo MEMS: 192 kHz
- Frecuencia de imagen acústica: 25 fps
Medición y análisis
- Rango de detección: 0,3 m a 150 m
- Fuga mínima detectable a 6 bar: sobre 0,008 l/min, medida a 0,5 m
- Fuga mínima detectable a 5 bar: sobre 0,013 l/min, medida a 1 m
- Sensibilidad: límite inferior menor a -15 dB, límite superior mayor a 120 dB
- Indicación de intensidad sonora: punto máximo (Peak Point)
Imagen y pantalla
- Cámara visual: 2688 × 1944 px (5 MP)
- Campo de visión de la cámara: 50,2° × 35,4°

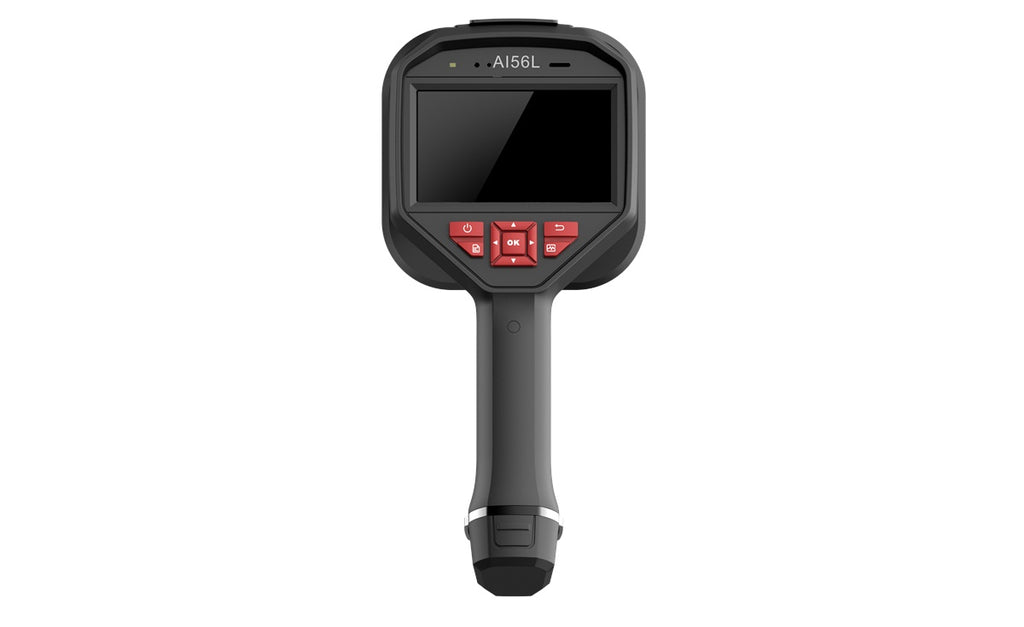

- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Brillo de pantalla: manual o automático
- Zoom digital: 1,0× a 16,0× continuo
- Paletas acústicas: White Black, Black White, Rainbow, Fusion, Ironbow, Red Black, Rain y Blue Red
Almacenamiento y conectividad
- Tarjeta de memoria ampliable: hasta 128 GB
- Capacidad de imágenes: 20.000 imágenes
- Capacidad de video: 60 horas
- Formato de video: MP4
- Anotaciones: nota de voz de hasta 60 segundos y nota de texto de hasta 255 caracteres
- Wi-Fi: sí
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
Alimentación
- Tipo de batería: litio recargable e intercambiable
- Baterías incluidas: 2, con base de carga
- Autonomía: aprox. 3,5 horas por batería
- Tiempo de carga: 5 horas para carga completa
- Alimentación: 5 V CC y 2 A, carga por USB
General
- Grado de protección: IP54
- Ensayo de caída: 1,2 m
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3 y EN 61326-1
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación

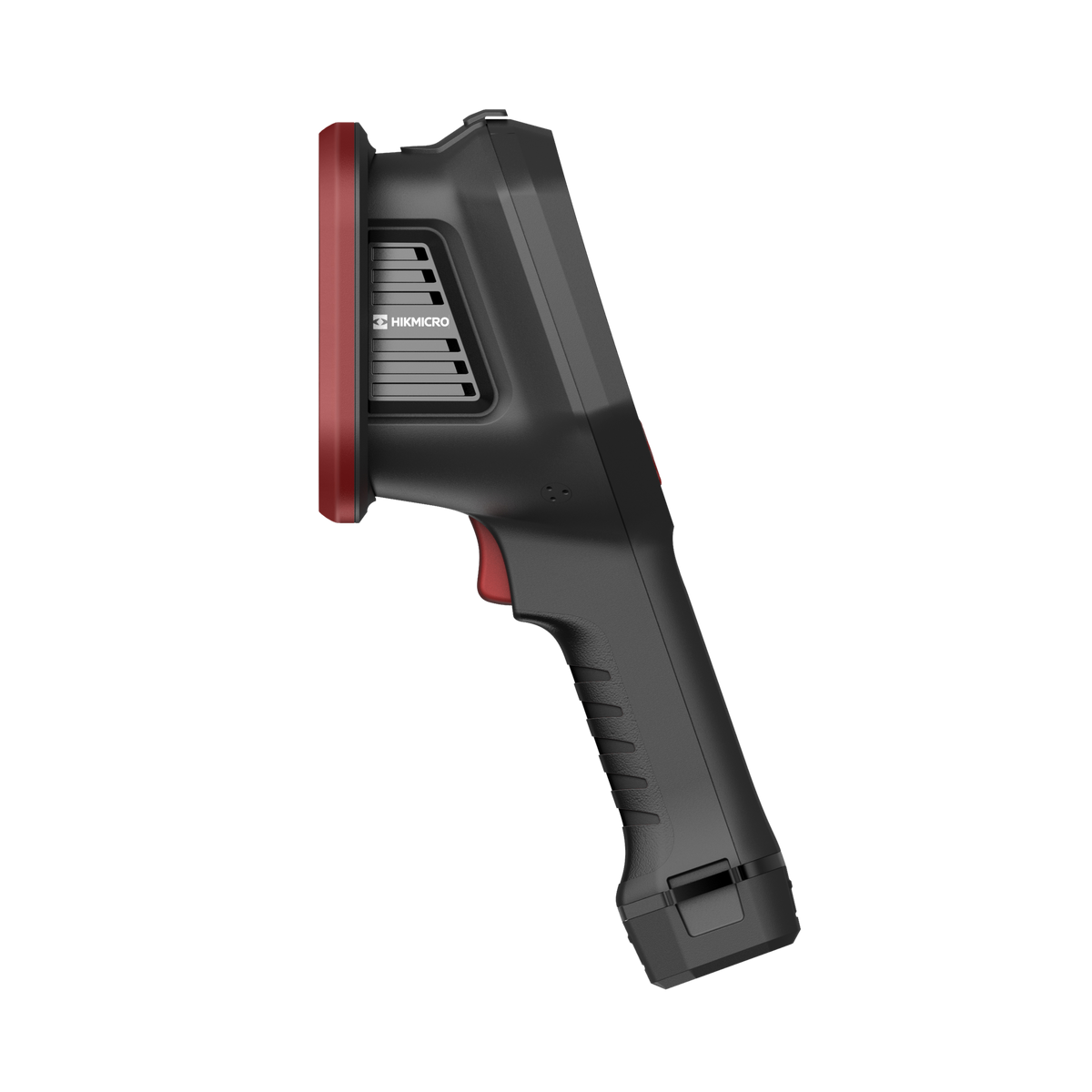

- Peso: aprox. 940 g
- Dimensiones: 292,2 × 127 × 110,7 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-AP56-W/W-AI56L
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
