Descripción

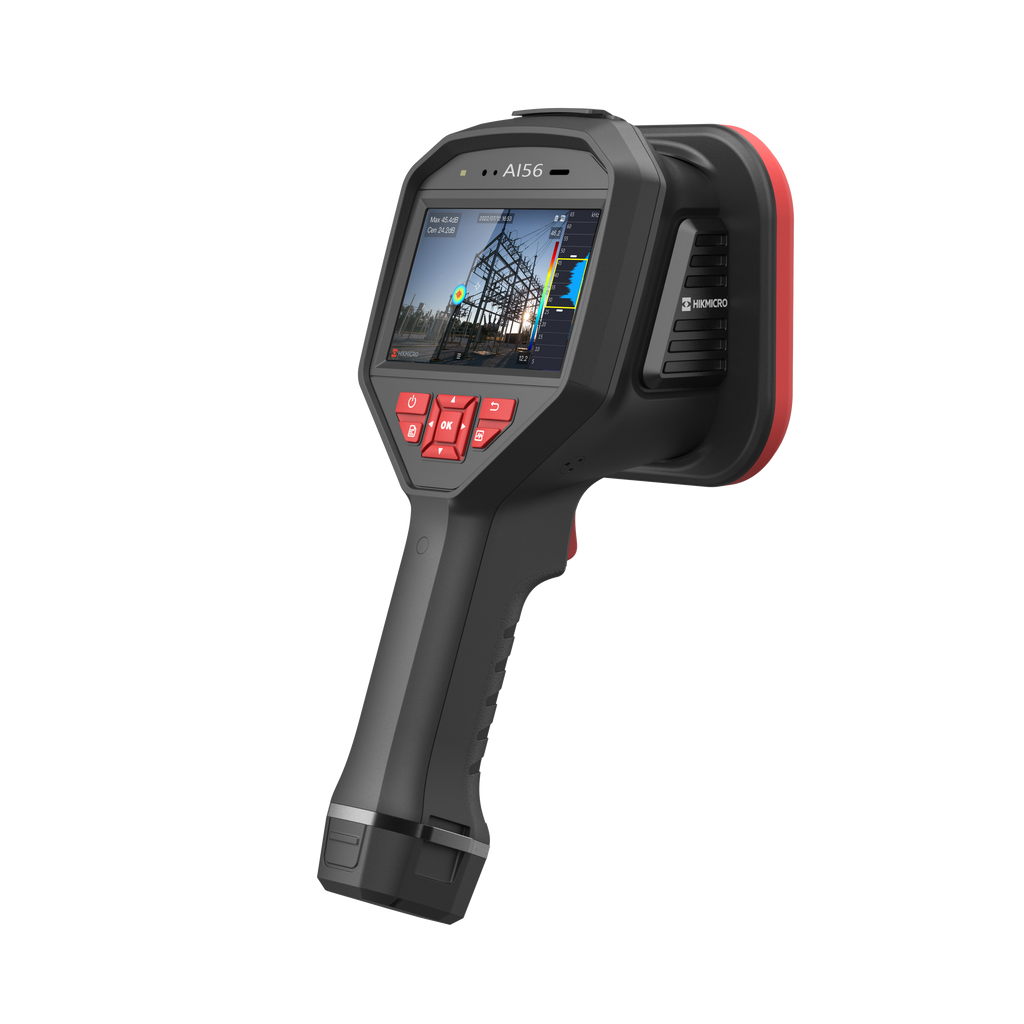

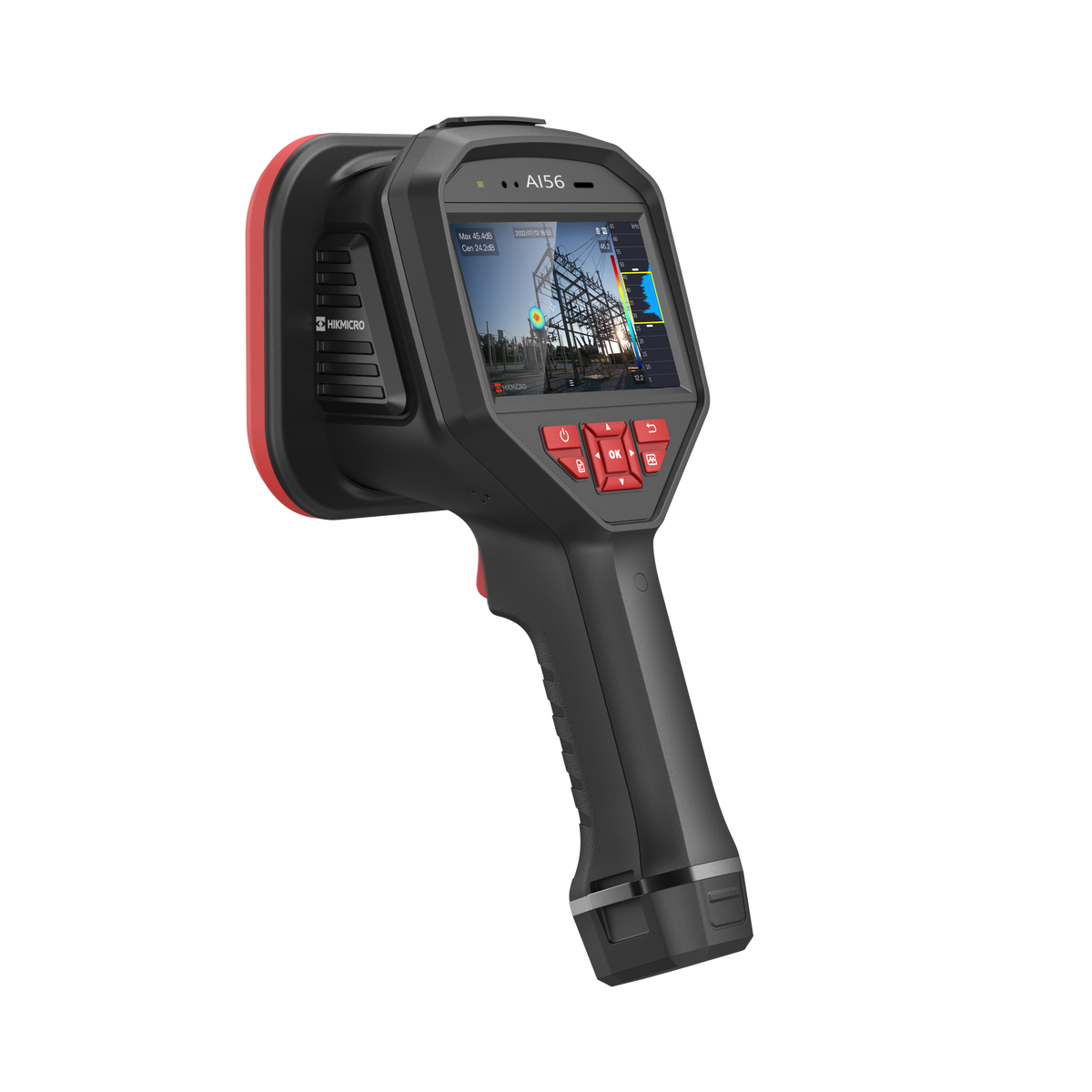

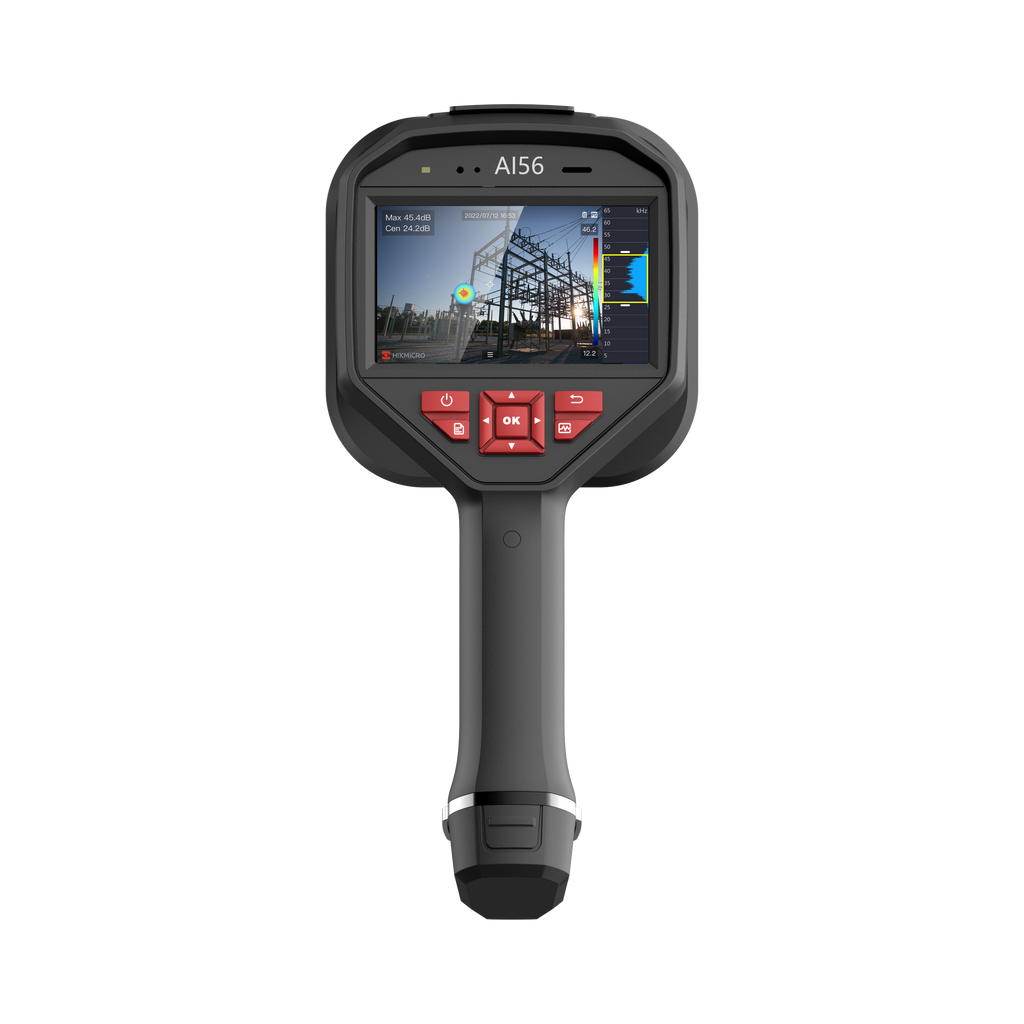

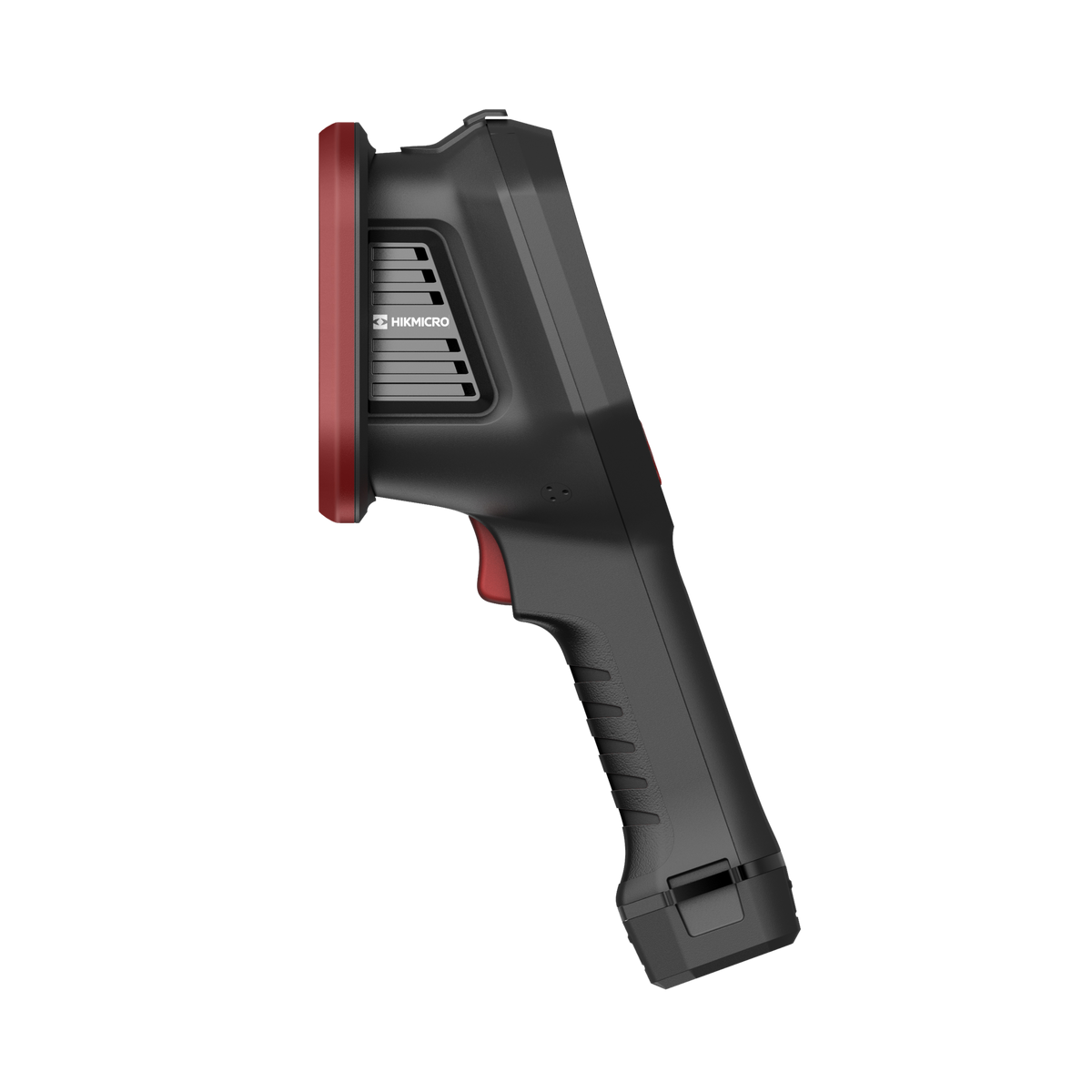

El AI56 es la cámara acústica de mano de Hikmicro para localización de fugas de aire comprimido y para detección de descargas parciales. Su arreglo de 64 micrófonos MEMS forma una imagen acústica de 800 × 480 px sobre la imagen visual y trabaja de 0,3 m a 150 m, así que ubicas el punto sin detener la línea ni subirte a la cañería. En fugas llega a 0,008 l/min a 6 bar, medida a 0,5 m. En descargas parciales detecta de forma automática a 50 y 60 Hz, sobre cuatro tipos: corona, de partícula, flotante y superficial.
Características principales
- Arreglo de 64 micrófonos MEMS con muestreo de 192 kHz. Es el número que define cuánta resolución acústica tiene la imagen.
- Detección automática de descargas parciales a 50 y 60 Hz, sobre corona, partícula, flotante y superficial. Es lo que lleva el equipo de la sala de compresores a la subestación.
- Rango de detección de 0,3 m a 150 m. Inspeccionas una línea elevada desde el piso, sin andamio ni permiso de altura.
- Detecta fugas sobre 0,008 l/min a 6 bar medidas a 0,5 m, y sobre 0,013 l/min a 5 bar medidas a 1 m.
- Rango de frecuencia ajustable de 0 kHz a 96 kHz. Mueves la banda hasta que la fuente aparece y el compresor de al lado desaparece.
- Rango dinámico de menos de -15 dB a más de 120 dB. Cubre desde la fuga tenue hasta la sala de máquinas.
- Imagen acústica de 800 × 480 px a 25 fps. Es video, no una captura fija: sigues la fuente mientras caminas.
- Cámara visual de 5 MP con campo de visión de 50,2° × 35,4°. La mancha acústica queda sobre la foto del equipo real, que es lo que después va al informe.
- Los informes se arman en HIKMICRO Analyzer Acoustic, el software de PC del fabricante: clasifica las descargas parciales y calcula lo que cuesta cada fuga. El fabricante lo declara sin costo adicional ni cuotas periódicas.
- IP54, ensayo de caída de 1,2 m y dos baterías intercambiables de unas 3,5 horas cada una, con base de carga. Es la autonomía más larga de las dos cámaras acústicas: el AI76 rinde unas 2 horas por batería.
Especificaciones técnicas
Módulo acústico
- Arreglo de micrófonos MEMS: 64
- Resolución de imagen acústica: 800 × 480 px
- Rango de frecuencia: 0 kHz a 96 kHz, ajustable
- Frecuencia de muestreo MEMS: 192 kHz
- Frecuencia de imagen acústica: 25 fps
Medición y análisis
- Rango de detección: 0,3 m a 150 m
- Fuga mínima detectable a 6 bar: sobre 0,008 l/min, medida a 0,5 m
- Fuga mínima detectable a 5 bar: sobre 0,013 l/min, medida a 1 m
- Sensibilidad: de menos de -15 dB a más de 120 dB
- Indicación de intensidad sonora: punto máximo (Peak Point)
- Detección de descargas parciales: automática, 50 / 60 Hz
- Tipos de descarga: corona, de partícula, flotante y superficial
Imagen y pantalla
- Cámara visual: 2688 × 1944 px (5 MP)
- Campo de visión de la cámara: 50,2° × 35,4°
- Pantalla: LCD táctil de 4,3 pulgadas, 800 × 480 px
- Brillo de pantalla: manual o automático
- Zoom digital: 1× a 16× continuo
- Paletas acústicas: White Black, Black White, Rainbow, Fusion, Ironbow, Red Black, Rain y Blue Red
Almacenamiento y conectividad
- Medio de almacenamiento: tarjeta SD extraíble de 64 GB
- Capacidad de imágenes: 20.000 imágenes
- Capacidad de video: 60 horas en MP4
- Anotaciones: nota de voz de hasta 60 segundos y nota de texto de hasta 255 caracteres
- Wi-Fi: sí
- Bluetooth: 4.1
- Interfaz USB: USB Tipo-C
- Interfaz HDMI: HDMI tipo D
- Software de análisis en PC: HIKMICRO Analyzer Acoustic, el software del fabricante para imagen acústica. Clasifica descargas parciales y calcula el costo de la fuga. Genera informes por lote. El fabricante lo declara sin costo adicional ni cuotas periódicas
- Software de imagen e informes: HIKMICRO Analyzer, de licencia gratuita del fabricante, que también abre las imágenes acústicas. Requiere Windows de 64 bits
Alimentación
- Tipo de batería: litio recargable e intercambiable

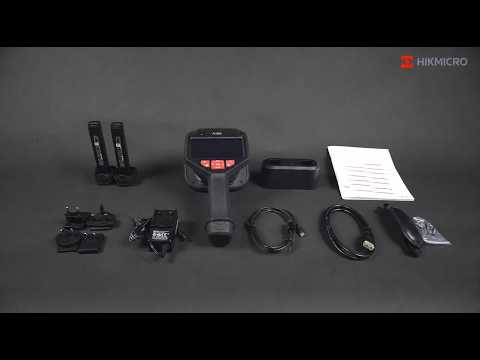

- Baterías incluidas: 2, con base de carga
- Autonomía: aprox. 3,5 horas por batería
- Tiempo de carga: 5 horas a carga completa, con 5 V CC y 2 A por USB
General
- Grado de protección: IP54
- Ensayo de caída: 1,2 m
- Seguridad: IEC 61010-1
- Compatibilidad electromagnética: EN 55032:2015, EN 50130-4, EN IEC 61000-3-2 y EN 61000-3-3
- Vibración: 2 g (IEC 60068-2-6)
- Choque: 25 g (IEC 60068-2-27)
- Temperatura de trabajo: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: menor a 95 %, sin condensación
- Peso: aprox. 940 g
- Dimensiones: 292,2 × 127 × 110,7 mm
- Montaje en trípode: rosca UNC ¼-20
- Modelo de fábrica: HM-AP56-W/W-AI56
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
