Descripción

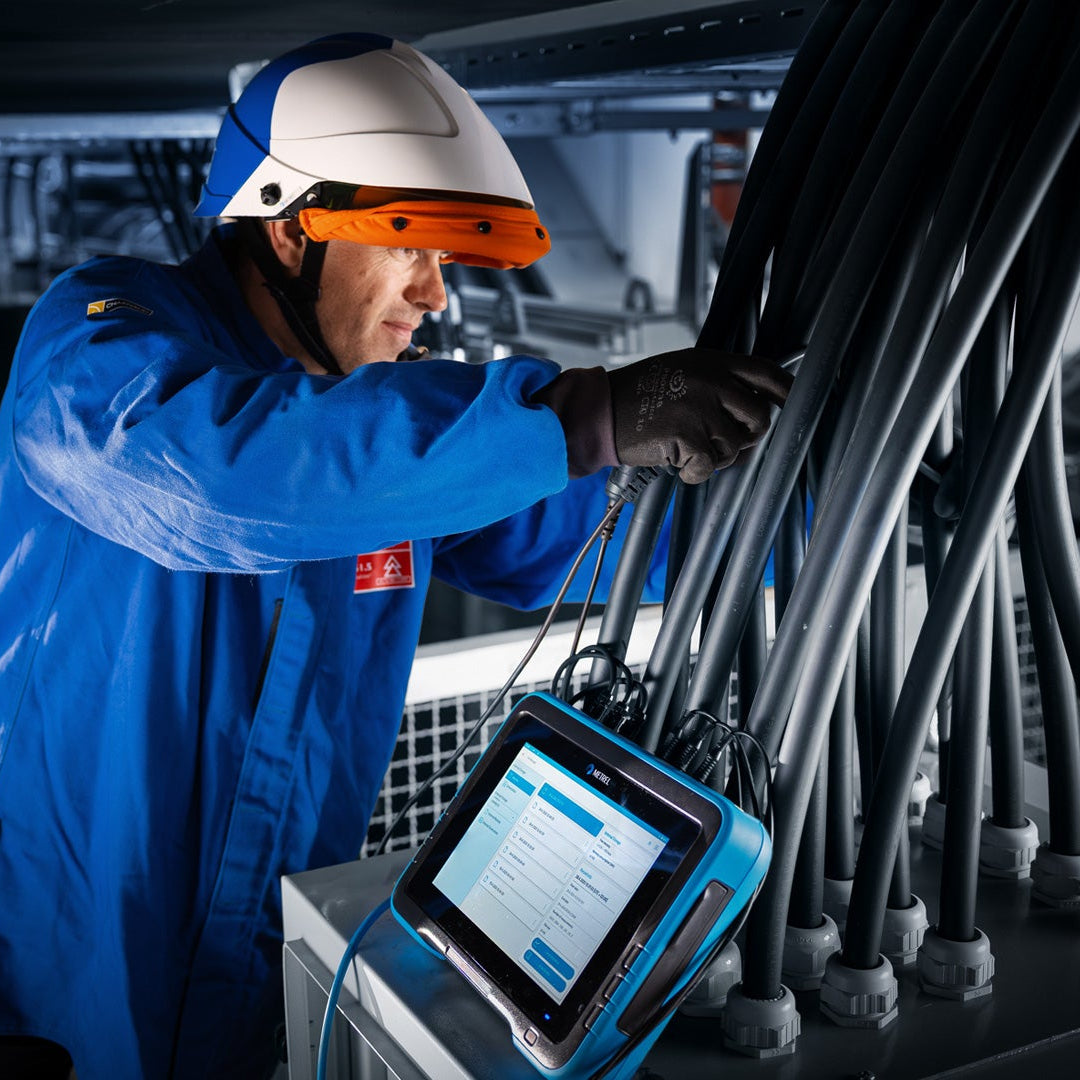

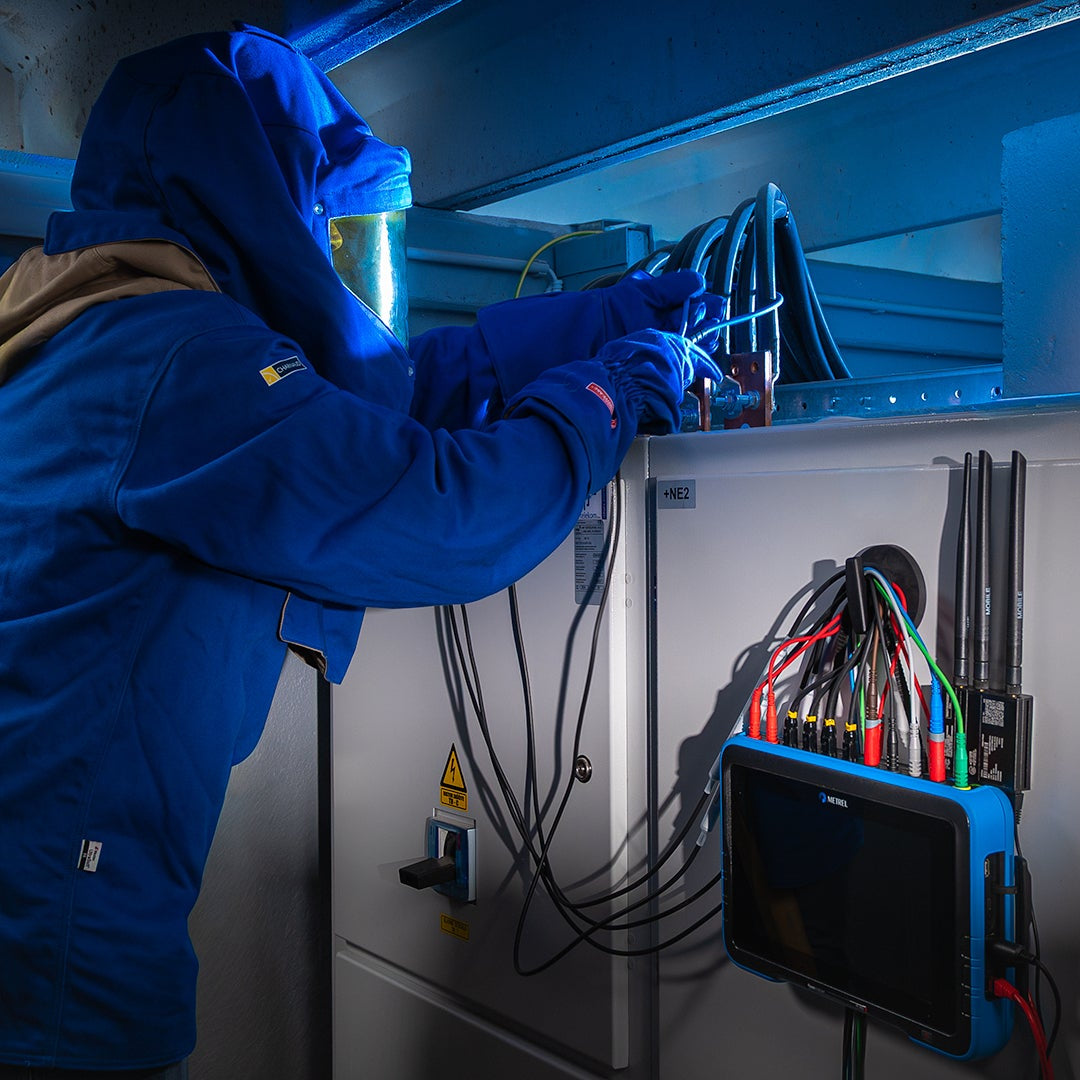

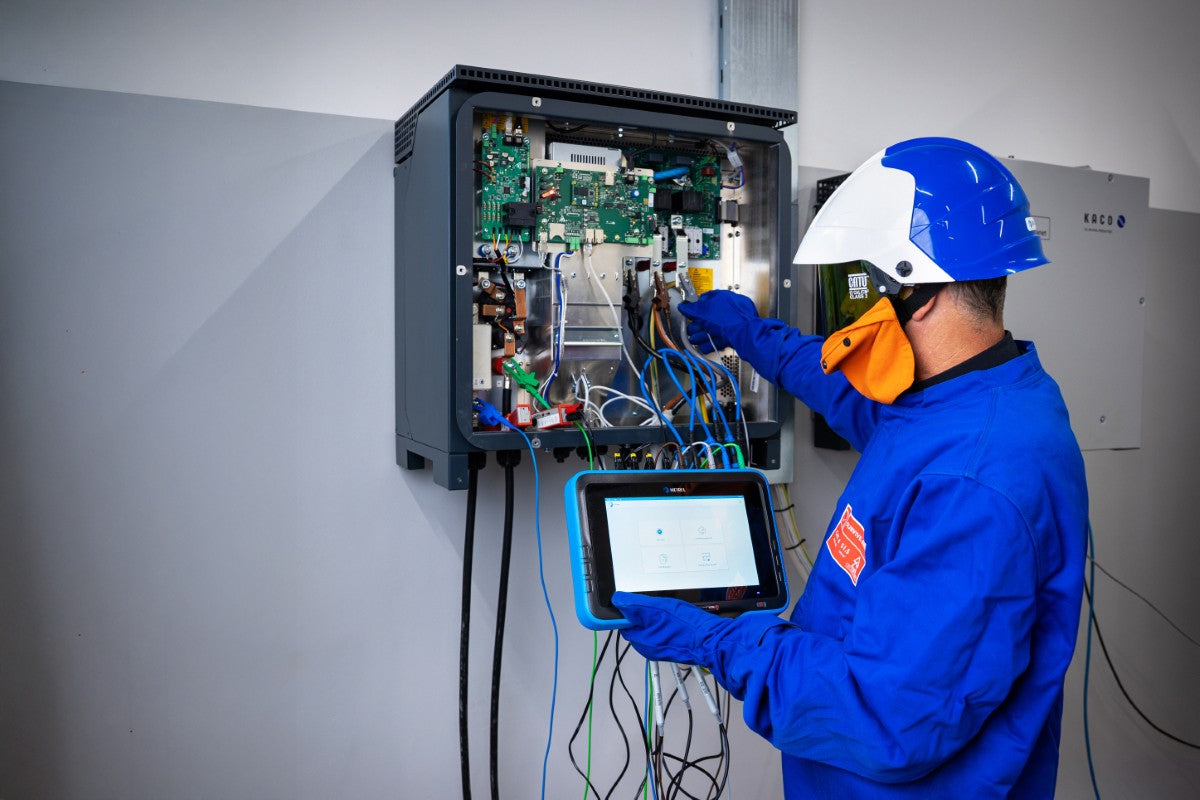

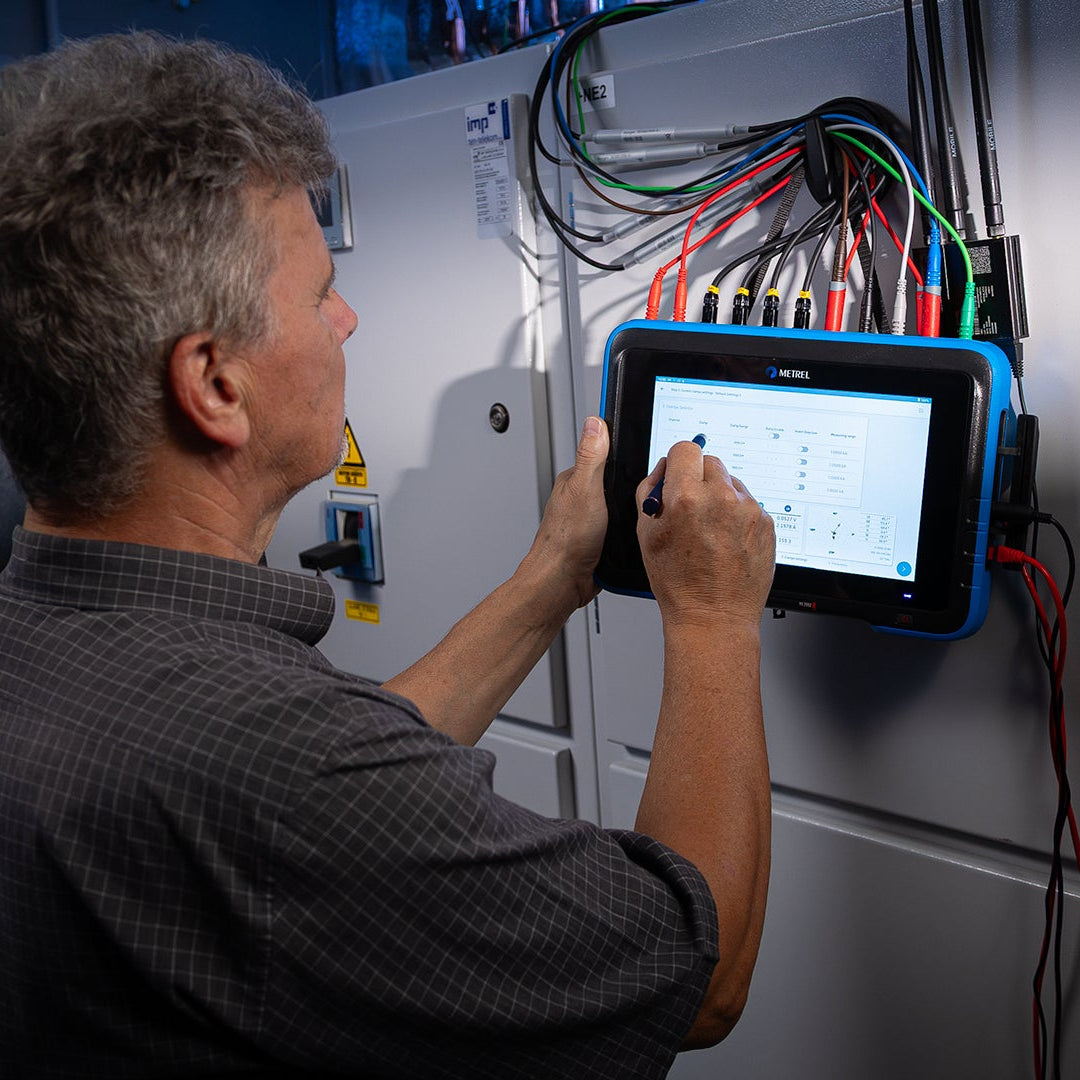

El MI 2992 es el analizador de calidad de energía de clase A de Metrel para evaluar y diagnosticar fallas en redes eléctricas de baja y media tensión. Declara clase A según IEC/EN 61000-4-30 Ed. 3.0 para tensiones nominales de 50 a 690 V, con cinco entradas de tensión, cuatro de corriente y muestreo síncrono de 24 bits a 40 kmuestras/s. Queda instalado durante toda la campaña y lo revisas a distancia por VNC, con la hora sincronizada por NTP.
Características principales
- Clase A según IEC/EN 61000-4-30 Ed. 3.0, para tensiones nominales de 50 a 690 V. La edición dice contra qué requisito se certificó, que es lo que pide un pliego.
- Cinco entradas de tensión (3 fases, neutro y PE) y cuatro de corriente (3 fases y neutro). Con el neutro medido caracterizas el desequilibrio en cuatro hilos.
- Supraarmónicos de 2,1 a 14,9 kHz en intervalos de 200 ms, más armónicos hasta el 63.º. Es la banda donde emiten los variadores y los inversores fotovoltaicos.
- Registrador de transitorios propio, a 40 kmuestras/s y 500 ms de forma de onda, con disparo por nivel o envolvente. Es lo que un registrador de energía no hace.
- Memoria interna de 6 GB y microSD de hasta 32 GB, con integración de 200 ms a 2 h. Registrando cada 10 minutos, pasa el año según el tamaño de la tarjeta.
- Informes automáticos de EN 50160, IEEE 519, Código de Red y Osinergimin, con exportación a .xls y .csv. El dato crudo también sale del equipo para rehacer el análisis.
- Categoría de sobretensión CAT IV 600 V / CAT III 1000 V, con entradas de hasta 1.000 V RMS. Define en qué punto de la instalación puedes conectarlo.
- Fuente de amplio rango de 100 V a 500 V ±10 % y batería de ión de litio de 5.200 mAh. Cubre un tablero de 230 V y uno de 400 V sin fuente aparte.
- Frecuencia de red de 42,5 a 69,0 Hz y de 335,0 a 465,0 Hz, más modo VFD de 5 a 130 Hz. Los 400 Hz son aviónica y naval; el VFD, industria con variadores.
Especificaciones técnicas
Entradas de tensión y corriente
- Entradas de tensión: AC + CC

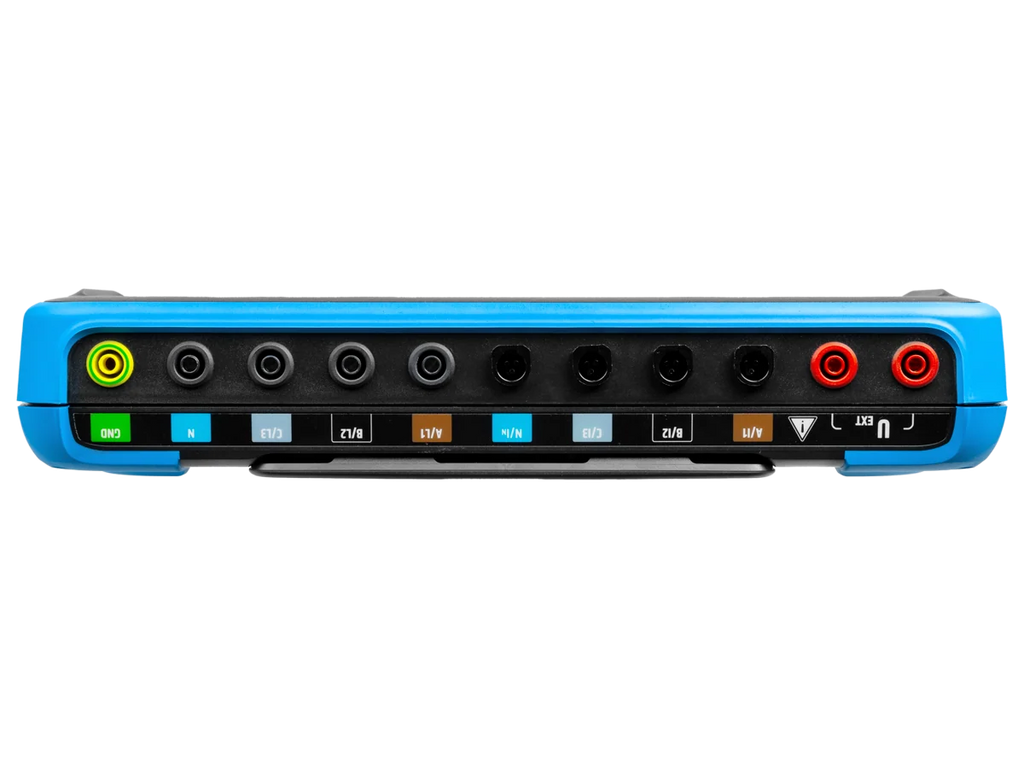

- Número de entradas de tensión: 5, con 3 fases, 1 neutro y 1 PE
- Entrada de tensión máxima: 1.000 V RMS / 1.000 V CC (1.414 Vpk)
- Rango de tensión nominal: variable en estrella y monofásica, variable en delta. Cumplimiento de clase A IEC 61000-4-30 para tensiones nominales (Udin) de 50 a 690 V
- Impedancia de entrada de tensión: 20 MΩ entre P-P, P-N, P-PE y N-PE
- Entradas de corriente: AC + CC
- Número de entradas de corriente: 4, con 3 fases y 1 neutro
- Tensión de entrada de corriente: 1 V RMS con factor de cresta 3
- Tensión de entrada de corriente máxima: 30 V RMS
- Impedancia de entrada de corriente: 101 kΩ
- Rango de corriente del sistema, con las mini pinzas A 1502: 3 a 6.000 A
Adquisición
- Frecuencia de muestreo: 40 kmuestras/s
- Resolución: muestreo síncrono de 24 bits en 9 canales
- Ancho de banda: CC a 20 kHz
- Rango de frecuencias de la red: 42,5 a 69,0 Hz ±10 mHz, 5 a 130 Hz ±10 mHz en modo VFD, y 335,0 a 465,0 Hz ±100 mHz
Medición y conformidad
- Potencia (P, Q, S): rango de medición según la tensión y las mini pinzas A 1502, IEC 61557-12 Clase 1
- Potencia (PF): rango de medición según la tensión y las mini pinzas A 1502, IEC 61557-12 Clase 0.5
- Energía (Ep): rango de medición según la tensión y las mini pinzas A 1502, IEC 62053-21 Clase 1
- Energía (Eq): rango de medición según la tensión y las mini pinzas A 1502, IEC 62053-23 Clase 2
- Armónicos (CC al 63.º) a 50/60 Hz: 0 a 20 % de la tensión nominal, IEC 61000-4-7 Clase I
- Interarmónicos (1.º al 63.º) a 50/60 Hz: 0 a 20 % de la tensión nominal, IEC 61000-4-7 Clase I
- Parpadeo: 0,2 a 10, IEC 61000-4-15 Clase F1
- Transmisión de señales por la red: 0 a 15 % de la tensión nominal, IEC 61000-4-30 Clase A
- Desequilibrio: tensión de 0 a 5 %, corriente de 0 a 20 %
- Temperatura, canal de medición con la sonda A 1354: -10 °C a 85 °C, ±0,5 °C
- Huecos y sobretensiones: 10 a 150 % de la tensión nominal, con ±0,2 % de la tensión nominal y ±1 ciclo
- Interrupciones: 0 a 10 % de la tensión nominal, ±1 ciclo
Registradores
- Memoria: eMMC interna de 6 GB, con soporte de microSD externa de hasta 32 GB
- Registrador general, periodo de integración: 200 ms, y de 1 s a 2 h
- Registrador general, señales registradas: valor mínimo, máximo, medio y medio ON por intervalo, incluyendo eventos de tensión (hueco, sobretensión, interrupción), alarmas personalizadas de hasta 10 programables, señalización de hasta dos frecuencias seleccionables, transitorios, arranque y RVC
- Registrador general, duración: más de 1 año, con periodo de registro de 10 minutos y según el tamaño de la tarjeta SD
- Registrador de forma de onda, duración: hasta 10 s de duración y 1 s de preactivación, en tensión y corriente, hasta 1.500 registros
- Registrador de forma de onda, activación: eventos de tensión, alarmas personalizadas, nivel de corriente (arranque) o intervalo de tiempo
- Registrador de transitorios, frecuencia de muestreo: 40 kmuestras/s
- Registrador de transitorios, duración: 500 ms de forma de onda de tensión y corriente
- Registrador de transitorios, activación: por nivel o por envolvente
Comunicación y alimentación
- Comunicación: USB tipo A, USB tipo C, Ethernet, RS-232, Wi-Fi y Bluetooth
- Sincronización de tiempo: receptor GPS A 1355, accesorio opcional que no viene incluido en ningún set de fábrica
- Fuente de alimentación: de 100 V a 500 V ±10 % (90 V a 550 V), de 45 Hz a 65 Hz
- Batería: ión de litio, 14,8 V, 5.200 mAh
General
- Set de fábrica: Kit MI 2992 avanzado, código AD, con 4 mini pinzas de corriente flexibles A 1502

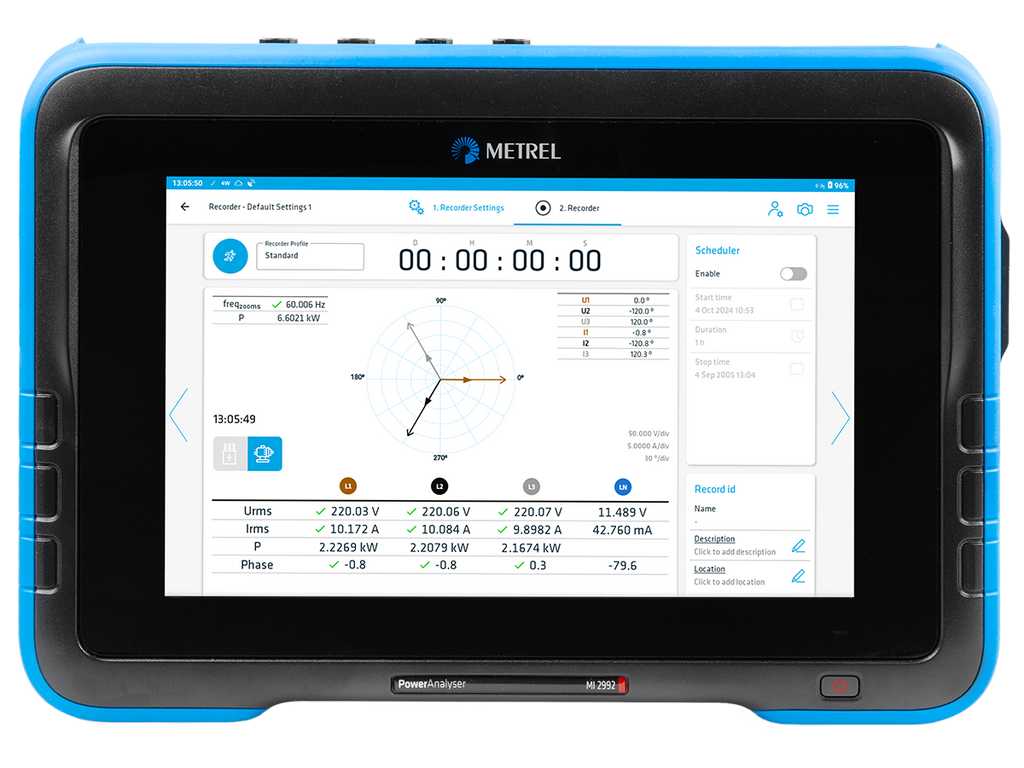

- Pantalla: color IPS LCD de 10,1 pulgadas con retroiluminación, 1280 × 800 puntos
- Categoría de sobretensión: CAT IV 600 V / CAT III 1000 V
- Normas de seguridad: EN 61010-1
- Normas de medición: IEC/EN 61000-4-30 Ed. 3.0 Clase A, IEC/EN 61557-12, IEC/EN 61000-4-7 Clase I, IEC/EN 61000-4-15, EN 50160, IEEE 1459-2010 e IEEE 519
- Compatibilidad electromagnética: EN 61326, EN 55032 e IEC/EN 61000-4-6
- Peso: 2,5 kg
- Dimensiones: 320 × 230 × 60 mm
Garantía y respaldo
Este equipo tiene 1 año de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Avantec es representante oficial de Metrel en Chile y opera desde 1992. La garantía se gestiona acá: el equipo no cruza la frontera y no tienes que tramitar con el fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos. El equipo incluye certificado de calibración.
