Descripción
La serie GSP-8000, compuesta por los nuevos analizadores de espectro generales de GW Instek, ofrece tres rangos de frecuencia: 8.0 GHz, 3.8 GHz y 1.8 GHz. La serie es ideal para aplicaciones en docencia e investigación, verificación de I D y pruebas de productos de radiofrecuencia durante las etapas de producción y desarrollo.
Alto rendimiento
- La serie proporciona un ancho de banda de resolución (RBW) de 1 Hz ~ 1 MHz, un ancho de banda de video (VBW) de 10 Hz ~ 3 MHz, un ruido de fase de -104 dBc/Hz, un preamplificador de 20 dB y el ruido de fondo más bajo de -160 dBm/Hz (típico).
Funciones de medición versátiles
- Para aplicaciones de medición, el GSP-8000 cuenta con funciones integradas como: Tiempo Específico, desmodulación de señal AM/FM, prueba de canal (Medición de potencia de canal) y Pasa/Falla.
- La función Tiempo Específico permite observar y mostrar simultáneamente la correlación entre potencia, frecuencia y tiempo.
- Las pruebas ACPR/OCBW/CHPW se pueden utilizar para evaluar canales adyacentes, la relación de ancho de banda de ocupación de potencia y la potencia del canal.
- La función Pasa/Falla ayuda a determinar si la señal está dentro del rango establecido.
- Gracias a estas funciones, los usuarios pueden realizar una amplia variedad de aplicaciones de medición.
Pantalla amplia y facilidad de uso
- El GSP-8000 emplea una pantalla LCD TFT de gran tamaño de 10.4 pulgadas con resolución XGA (1024*768) para facilitar la observación de las señales de prueba.
- En cuanto a la interfaz de comunicación, el GSP-8000 ofrece dos opciones: USB y LAN.
- A través del USB Host, los usuarios pueden recuperar rápidamente los archivos almacenados después de las mediciones.
- La interfaz USB Device y LAN permite controlar el instrumento a través del software dedicado para PC o utilizar el conjunto de comandos correspondiente para diseñar el programa necesario.
Opciones adicionales
- El GSP-8000 también ofrece dos opciones adicionales: Generador de Seguimiento (TG) y Filtro EMI.
- La función TG se debe solicitar en el momento del pedido.
- Las otras opciones se pueden activar a través de la autorización de software correspondiente (Soft-Key), lo que mejora en gran medida la eficiencia de uso.
Características principales
Rango de frecuencia

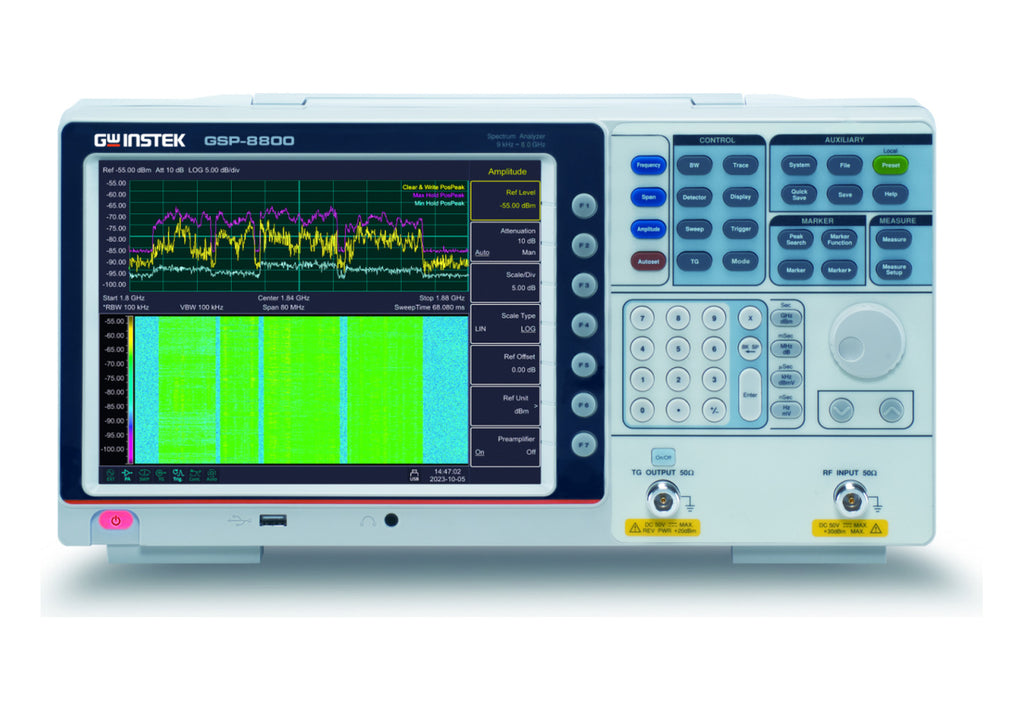

- GSP-8800: 9 kHz ~ 8.0 GHz

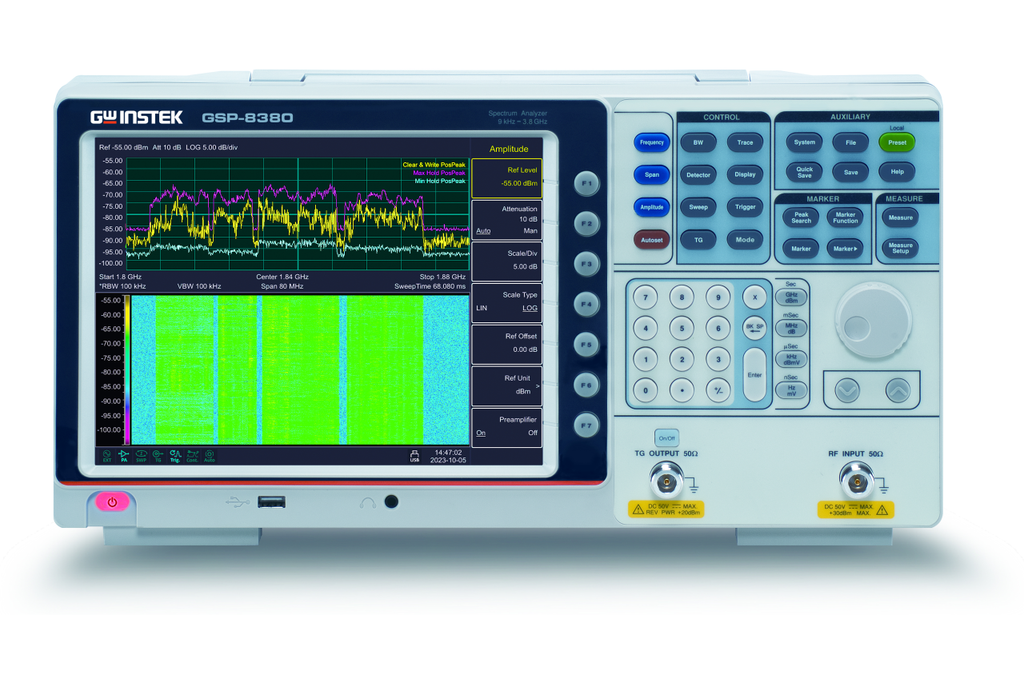

- GSP-8380: 9 kHz ~ 3.8 GHz
- GSP-8180: 9 kHz ~ 1.8 GHz
- Ancho de Banda de Resolución (RBW): 1 Hz ~ 1 MHz en pasos de 1-3-5-10
- Ancho de Banda de Video (VBW): 10 Hz ~ 3 MHz en pasos de 1-3-5-10
- Ruido de fase: -104 dBc/Hz
- Sensibilidad: -160 dBm/Hz Típica @ Preamplificador Activado
- Desmodulación AM/FM integrada
- Función de Especificación de Tiempo integrada
- Funciones de medición: ACPR/OCBW/CHPW, Ancho de Banda NdB, Pasa/Falla, Contador de frecuencia, Marcador de ruido
- Preamplificador de 20 dB integrado
- Interfaz de comunicación: LAN, USB Host/Dispositivo
- Pantalla: Salida XGA de 10.4" (1024*768)
- Opciones: Generador de rastreo, Filtro EMI
