Descripción

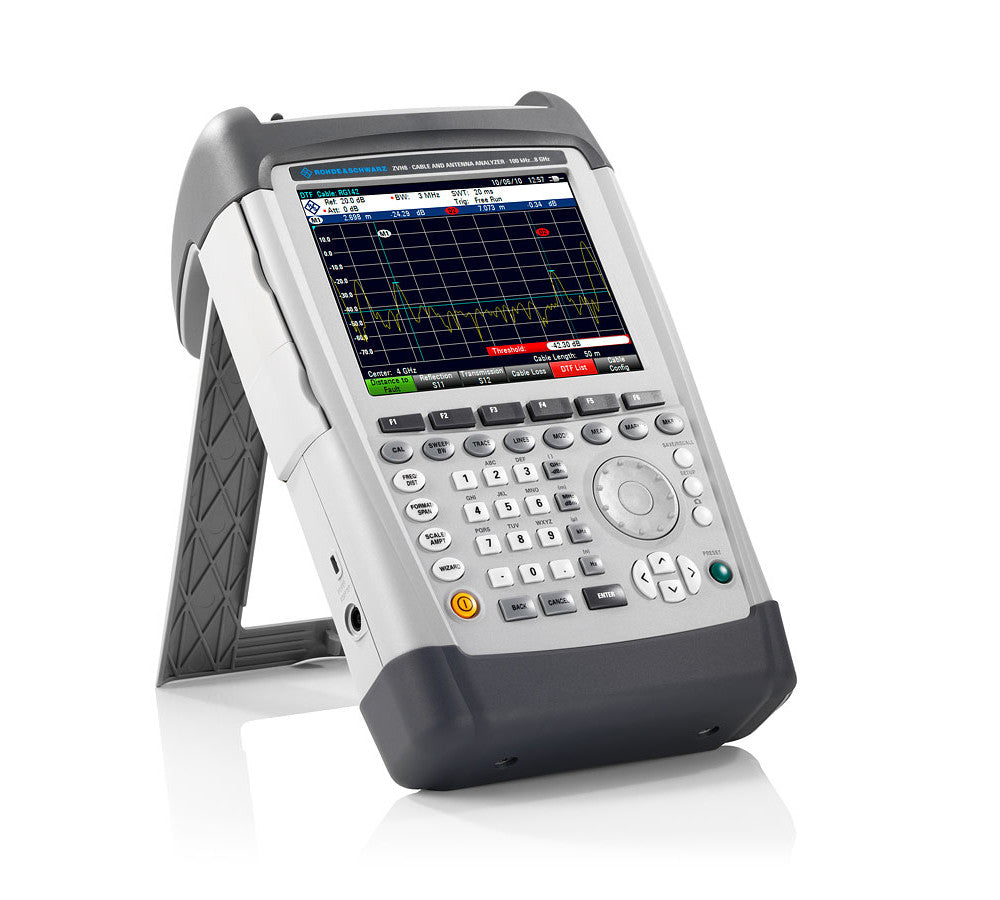

El Analizador de Cables y Antenas (CAT) ZVH es una solución portátil, diseñada especialmente para trabajos en terreno como instalación, puesta en marcha y mantenimiento de sistemas radiantes. El equipo puede configurarse desde 100 kHz y está disponible en versiones de hasta 3,6 GHz o 8 GHz.
Como complemento, mediante activación por código, es posible ampliar sus funciones con opciones de Análisis de Espectro (hasta 3,6 GHz o 8 GHz), Analizador Vectorial de Redes (VNA) y Voltímetro Vectorial.
Características principales
- Instrumento base Cable Antenna Tester.
- Rango de frecuencias de 100 kHz a 3,6 (ZVH4) y 8GHz(ZVH8).
- Rango dinámico típico: 100dB.
- Calibración en fábrica par uso en el rango completo.
- Fuente DC interna (bias) para pruebas en componentes activos, tal como amplificadores.
- Opción Power Meter.
- Autonomía de batería Li-Ion hasta 4,5 horas.
- Diseño robusto para trabajo en campo.
- Diseño liviano (3Kg) y compacto.
- Opción de análisis espectral en rango de frecuencia.
- Opción de espectrograma para análisis de interferencia.
- Opción de Voltmetro Vectorial.
Aplicaciones
- Análisis Distancia a la Falla.
- Medición de pérdida en cable en un puerto.
- Mediciones de reflexión.
- Mediciones de Transmisión.
- Soporte de Power sensor (opción).
- Mediciones de análisis espectral (opción).
- Mediciones de Espectrograma (opción).
- VNA para medidas de magnitud de S11, S21, S12 y S22(opcional).
